Dexter Laundry SD1600VX Istruzioni per l’uso
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Art.Nr.
3901404953
AusgabeNr.
3901404953_2001
Rev.Nr.
19/05/2023
SD1600VX
DE Dekupiersäge
Originalbetriebsanleitung 7
GB Scroll saw
Translation of original instruction manual 22
FR Scie à chantourner
Traduction des instructions d’origine 36
IT Sega a svolgere
La traduzione dal manuale di istruzioni originale 51
GR 7O!..47. N.3.
Μετάφραση του πρωτοτύπου των οδηγιών χρήσης 66
2
3
1
3
2
11 1 2 3 4
7
18
5
6
8
13
9
10
14 15 16 17
4
337,2 mm
17,7 mm
376,7 mm
45.1
5.2
19
20
D
C
C E
B
A
5
67
98
10 11
3
4
21
12
26
1
522
24
2
25
1
5
23
21
2324
26
27
21
28
29
6
12
13
15
12.1
14
16
13
31
32
14
30
35
15 13 32
14
631
34
9
8
33
7
DE |7
Erklärung der Symbole auf dem Produkt
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die
Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen
selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.
Warnung! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet
werden!
Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!
Das Produkt entspricht den geltenden europäischen Richtlinien.
m Achtung! In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem
Zeichen versehen.
8 | DE
Inhaltsverzeichnis: Seite:
1. Einleitung ........................................................................................................... 9
2. Gerätebeschreibung (Abb. 1-16) ....................................................................... 9
3. Lieferumfang...................................................................................................... 10
4. Bestimmungsgemäße Verwendung .................................................................. 10
5. Sicherheitshinweise........................................................................................... 10
6. Technische Daten.............................................................................................. 13
7. Vor Inbetriebnahme ........................................................................................... 14
8. Aufbau................................................................................................................ 15
9. Bedienung.......................................................................................................... 17
10. Elektrischer Anschluss ...................................................................................... 18
11. Transport............................................................................................................ 19
12. Reinigung, Wartung und Ersatzteilbestellung................................................... 19
13. Lagerung............................................................................................................ 20
14. Entsorgung und Wiederverwertung .................................................................. 20
15. Störungsabhilfe.................................................................................................. 21
16. Konformitätserklärung ....................................................................................... 84
DE |9
Neben den in dieser Bedienungsanleitung enthaltenen
Sicherheitshinweisen und den besonderen Vorschrif-
ten Ihres Landes sind die für den Betrieb von bauglei-
chen Maschinen allgemein anerkannten technischen
Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schä-
den, die durch Nichtbeachten dieser Anleitung und den
Sicherheitshinweisen entstehen.

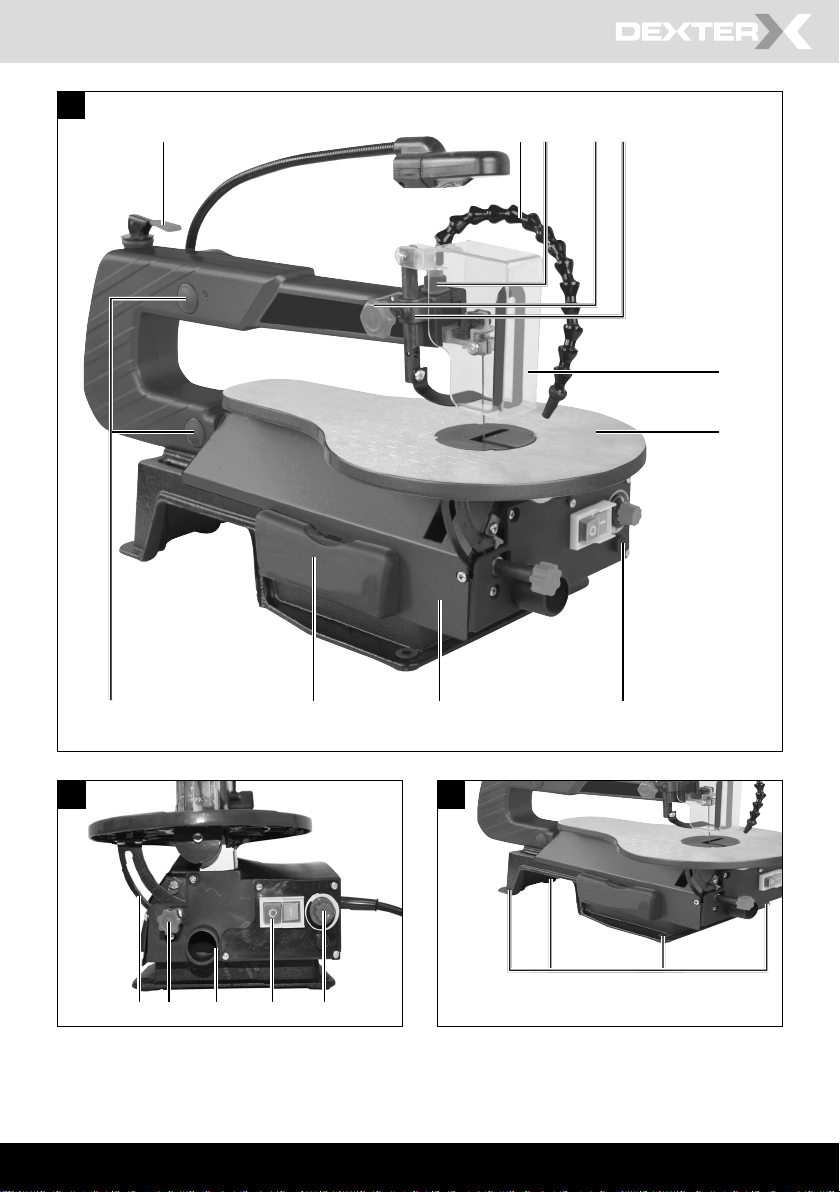

2. Gerätebeschreibung (Abb. 1-16)
1. Abblasvorrichtung
2. Halterung (Abblasvorrichtung)
3. Rändelschraube
4. Halter (Sägeblattschutz)
5. Sägeblattschutz
6. Sägetisch
7. Feinsicherung
8. Abdeckung links
9. Aufbewahrungsbox
10. Lagerstellen
11. Spannhebel
12. Ausleger
13. Gradskala
14. Rändelmutter
15. Absauganschluss
16. Ein-/Ausschalter
17. Hubzahlregler
18. Montagepunkte (Gummifüße vormontiert)
19. Arbeitslampe
20. Ein-/Ausschalter Arbeitslampe
21. Sägeblatt
22. Innensechskantschlüssel 3 mm
23. Niederhalter
24. Schraube (Niederhalter)
25. Tischeinlage
26. Obere Sägeblatthalterung
27. Obere Sägeblattklemmschraube
28. Untere Sägeblattklemmschraube
29. Untere Sägeblatthalterung
30. Winkel (nicht im Lieferumfang enthalten)
31. Schraube (Zeiger Gradskala)
32. Zeiger
33. Schraube (Abdeckung links - vorne)
34. Schraube (Abdeckung links - hinten)
35. Justierschraube mit Sicherungsmutter
1. Einleitung
Hersteller:
Adeo Services
135 rue Sadi Carnot - CS 00001
59790 Ronchin - France
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Arbei-
ten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Bestim-
mungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern und
die Zuverlässigkeit und Lebensdauer des Gerätes er-
höhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plas-
tikhülle geschützt vor Schmutz und Feuchtigkeit, bei
dem Gerät auf. Sie muss von jeder Bedienungsperson
vor Aufnahme der Arbeit gelesen und sorgfältig beach-
tet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die damit
verbundenen Gefahren unterrichtet sind.
Das geforderte Mindestalter ist einzuhalten.
10 | DE
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Restrisi-
ken bestehen. Folgende Gefahren können im Zu-
sammenhang mit der Bauweise und Ausführung
dieses Elektrowerkzeuges auftreten:
• Lungenschäden, falls keine geeignete Staubschutz-
maske getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
• Unfallgefahr durch Handkontakt in nicht abgedeck-
tem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnitt-
gefahr).
• Quetschen der Finger.
• Gefährdung durch Rückschlag.
• Kippen des Werkstückes aufgrund einer unzurei-
chenden Werkstückauageäche.
• Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstücktei-
len.
5. Sicherheitshinweise
5.1 Allgemeine Sicherheitshinweise zu Elektroge-
räten
m WARNUNG
Beim Gebrauch von Elektrowerkzeugen sind zum
Schutz gegen elektrischen Schlag, Verletzungs- und
Brandgefahr folgende grundsätzliche Sicherheitsmaß-
nahmen zu beachten.
Lesen Sie alle diese Hinweise, bevor Sie dieses Elek-
trowerkzeug benutzen, und bewahren Sie die Sicher-
heitshinweise gut auf.
1. Arbeitsplatzsicherheit
• Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete Ar-
beitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube be-
¿nden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über das
Elektrowerkzeug verlieren.
3. Lieferumfang
• Dekupiersäge
• Sägeblattschutz (5) mit Niederhalter (23)
• Abblasvorrichtung (1)
• Sägeblatt (21) für Holz und Kunststoffe (2x) (1x vor-
montiert)
• Innensechskantschlüssel 3 mm (22)
• Originalbetriebsanleitung
4. Bestimmungsgemäße Verwendung
Die Dekupiersäge dient zum Schneiden von kantigen
Hölzern oder anderen Werkstoffen wie z.B. Plexiglas,
GFK, Schaumstoff, Gummi, Leder und Kork. Verwen-
den Sie die Säge nicht zum Schneiden von Rundmate-
rial. Rundmaterial kann leicht verkanten.
Verletzungsgefahr! Teile können herausgeschleu-
dert werden!
Das Gerät darf nur nach seiner Bestimmung verwendet
werden. Jede weitere darüber hinausgehende Verwen-
dung ist nicht bestimmungsgemäß. Für daraus hervor-
gerufene Schäden oder Verletzungen aller Art haftet
der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen
oder industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das Gerät in
Gewerbe-, Handwerks- oder Industriebetrieben sowie
bei gleichzusetzenden Tätigkeiten eingesetzt wird.
• Es dürfen nur für die Maschine geeignete Sägeblät-
ter verwendet werden.
• Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise, so-
wie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
• Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche Ge-
fahren unterrichtet sein.
• Darüber hinaus sind die geltenden Unfallverhü-
tungsvorschriften genauestens einzuhalten.
• Sonstige allgemeine Regeln in arbeitsmedizini-
schen und sicherheitstechnischen Bereichen sind
zu beachten.
• Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus.
