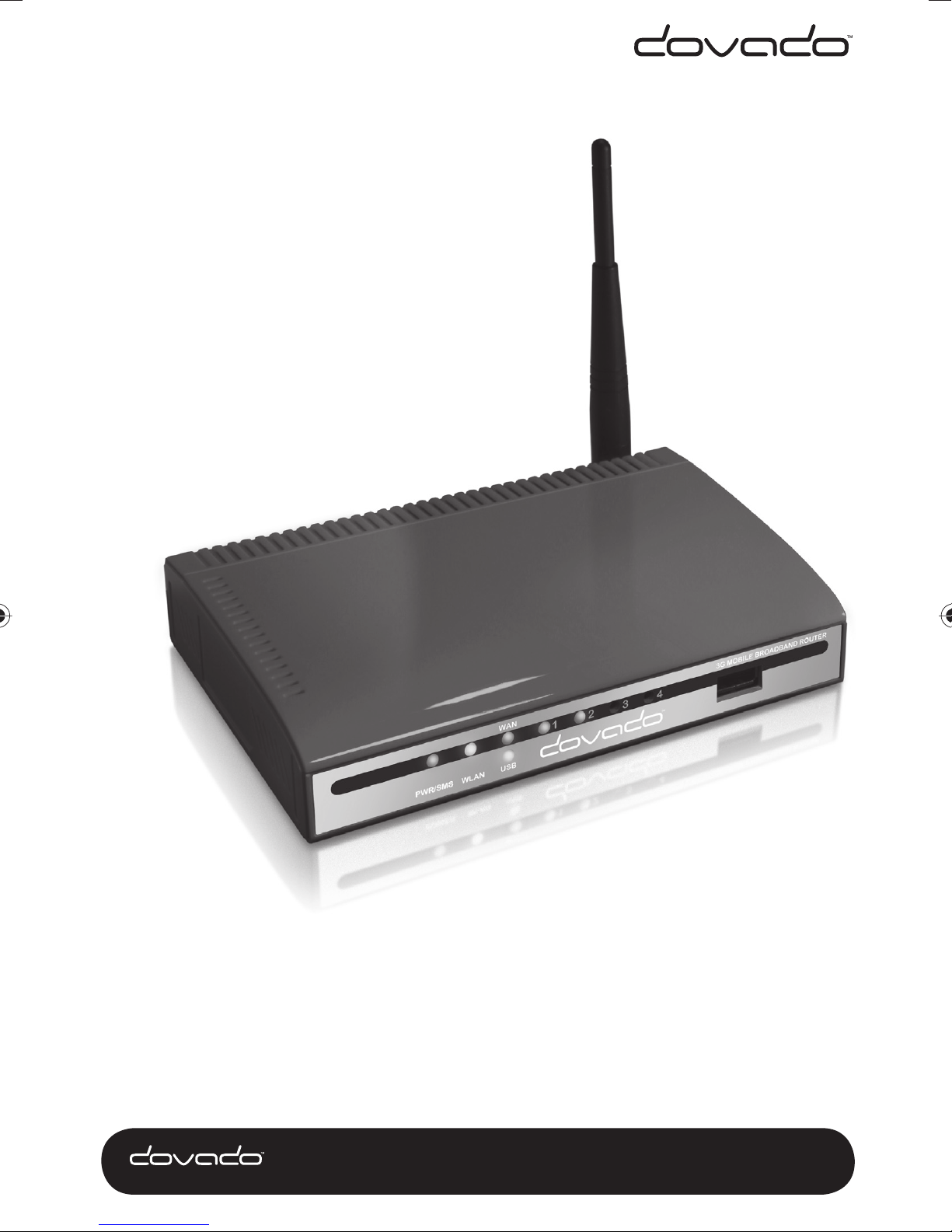

Dovado 3GN Manuale utente
3GN USB Mobile Broadband Router
Quick Wizard Guide
& Reference Manual
The Mobile Choice for your Broadband Internet
8388 3GN manual hopslagn.indd 18388 3GN manual hopslagn.indd 1 2010-01-04 14.092010-01-04 14.09
3GN Quick Installation Guide
With the Dovado 3GN you can access the Internet wirelessly. In addition to the 3GN
you need a computer.The product can be set up using a common web browser.
Hardware installation
Before continuing, you will need to install the necessary
hardware;
1. Add the included rubber feet to the designated points
on the base of your 3GN.
2. Insert the USB Modem into the 3GN.
3. Connect the power supply to a wall socket
and to the PWR connector located at the back of
the 3GN.
4. Please note that the USB modem should not
be replaced during operation, if you need to
replace the modem, power off the 3GN first.
5. Peel off the protective layer from the front panel.
A solid green light on the power LED (pwr) indicates that
the unit is working.
DE 3GN Quick Installation Guide
Anleitung zur Schnellinstallation
Dovado 3GN ermöglicht Ihnen den drahtlosen Zugriff auf das Internet. Zusätzlich
zu 3GN benötigen Sie einen Computer. Die Konfiguration ist einfach mit einem
herkömmlichen Internet-Browser möglich.
Hardware-Installation
Bevor Sie mit der Installation beginnen, schließen Sie die notwendige Hardware an:
1. Verwenden Sie die mitglieferten Gummifüße, und bringen Sie diese an den entsprechenden
Stellen an der Unterseite des 3GN an.
2. Schließen Sie Ihr USB-Modem an 3GN an.
3. Das Netzteil für die Stromversorgung in eine Steckdose stecken, das Kabel gleichzeitig
an die PWR-Buchse an der Rückseite des 3GN anschließen.
4. Hinweis! Das USB-Modem darf während des Betriebs nicht ausgetauscht oder
abgenommen werden. Sollte das Modem abgenommen werden, die Stromversorgung
des 3GN-Geräts immer vorher abschalten.
5. Entfernen Sie den Schutzfilm von der Frontblende.
Eine grüne LED-Anzeigelampe (PWR) zeigt an, dass die Einheit eingeschaltet ist.
Quick Wizard Guide 2
8388 3GN manual hopslagn.indd 28388 3GN manual hopslagn.indd 2 2010-01-04 14.092010-01-04 14.09
FI 3GN Aloitusopas
Dovado 3GN –laajakaistareititin mahdollistaa langattoman Internetliittymän.
Reitittimen lisäksi tarvitset tietokoneen.Asetukset tehdään tavallisella web-selaimella.
Laitteiden asentaminen
Ennen jatkamista tulee asentaa tarvittavat laitteet.
1. Kiinnitä pakkauksen mukana tulleet kumijalat reitittimen pohjaan.
2. Liitä USB-modeemi reitittimeen.
3. Liitä virtajohto ensin liitäntään reitittimen takapuolella ja sitten vasta verkkovirtaan.
4. Älä irrota USB-modeemia reitittimestä, kun se on päällä. Jos sinun täytyy poistaa
USB-modeemi, sammuta se ensin.
5. Poista ohjauspaneelin suojamuovi.
Kiinteä vihreä merkkivalo kertoo laitteen olevan päällä.
NO 3GN Startguide
Med Dovado 3GN bredbåndsrouter får du en trådløs tilkobling til Internett.
Foruten routeren trenger du en datamaskin. Innstillingene foretas i en vanlig webleser.
Installasjon av hardware
Før du fortsetter må nødvendig hardware installeres.
1. Fest de medfølgende gummiknottene på routerens underside.
2. Koble usb-modemet til routeren.
3. Nettverkskabelen kobles først til uttaket på routerens bakside og deretter til vegguttaket.
4. Ta aldri usb-modemet bort fra routeren mens det er påslått. Dersom usb-modemet skal
fjernes, må den slås av først.
5. Fjern beskyttelsesplasten fra kontrollpanelet.
Et jevnt grønt lys på lysdioden indikerer at enheten er slått på.
SE 3GN Konfigurera din 3GN
Med en Dovado 3GN har du tillgång till Internet via mobilt bredband eller via en
fast anslutning såsom ADSL/KabelTV. Förutom din 3GN behöver du en dator vid
installationen och konfigureringen. För att konfigurera din 3GN använder du en
webb-läsare som exempelvis Internet Explorer.
Installation av hårdvara
Innan du kan börja konfigurera din 3GN, så måste du ansluta nödvändig hårdvara;
1. Sätt dit de medföljande gummifötterna på undersidans avsedda platser.
2. Anslut ditt USB Modem till ett av USB-uttagen på din 3GN
3. Anslut strömförsörjnings-aggregatet till ett vägguttag och till anslutningen märkt PWR
på baksidan av din 3GN.
4. Observera att du aldrig skall ta bort USB-modemet från din 3GN när den är påslagen.
Koppla alltid ur strömmen ur din 3GN innan du tar bort USB-modemet.
5. Ta bort skyddsplasten från frontpanelen.
En grön lampa märkt PWR visar att enheten är påslagen.
Quick Wizard Guide 3
8388 3GN manual hopslagn.indd 38388 3GN manual hopslagn.indd 3 2010-01-04 14.092010-01-04 14.09
Accessing the 3GN
Once you have connected a computer with either an Ethernet cable or by
Wireless LAN, open your web browser and access the following website:
Address: http://192.168.0.1/
Username: admin
Password: password
After clicking on Login, you will be taken to the Home page,
which will display all the information about your 3GN.
DE Konfiguration von 3GN
Ist Ihr Computer über Ethernet- Kabel oder Wireless LAN mit dem 3GN
verbunden, öffnen Sie Ihren Internet-Browser, und rufen Sie folgende
Adresse auf:
Adresse: http://192.168.0.1/
Username: admin
Password: password
Durch Anklicken von Login gelangen Sie zur Website, die sämtliche
Informationen zu Ihrem 3GN beinhaltet.
Quick Wizard Guide 4
8388 3GN manual hopslagn.indd 48388 3GN manual hopslagn.indd 4 2010-01-04 14.092010-01-04 14.09
FI Yhteys reitittimeen
Kun olet liittänyt tietokoneen 3GN:ään joko ethernetkaapelin tai
langattoman LAN:in kautta, avaa web-selaimesi ja mene seuraavalle
verkkosivulle:
Address: http://192.168.0.1/
Username: admin
Password: password
Kun olet klikannut ”Login” pääset verkkosivulle, josta löydät kaiken
reititintäsi koskevan tiedon.
NO Tilgang til routeren
Når datamaskinen er koblet til din 3GN, enten direkte via en nettkabel
eller via trådløst LAN, åpne webleseren og gå til følgende webside:
Adresse: http://192.168.0.1/
Username: admin
Password: password
Når du har klikket på ”Login” vil du komme til en webside som gir deg
all informasjon om din router.
SE Konfigurera din 3GN
När du anslutit datorn till din 3GN med en nätverkskabel eller via det
trådlösa nätverket så startar du din webb-läsare och skriver in följande
adress: http://192.168.0.1/
Nu kommer du till 3GN’s inloggningssida och där skriver du in följande:
Username: admin
Password: password
Klicka därefter på Login så kommer du till 3GN’s hemsida som visar
all information om din 3GN.
Quick Wizard Guide 5
8388 3GN manual hopslagn.indd 58388 3GN manual hopslagn.indd 5 2010-01-05 09.032010-01-05 09.03
Wizard Configuration
Go to Home and then click on Start Wizard link to start the setup wizard.
It will be opened in a new window. Follow the steps below to finish the
installation.
The welcome screen presents the steps that you will be guided through.
Click on Next to continue.
DE Vereinfachte Konfiguration (Wizard)
Gehen Sie auf Home, und klicken Sie auf den Link Start Wizard, um die
vereinfachte Installation zu starten. Es öffnet sich ein neues Fenster. Befolgen
Sie die nachstehenden Schritte, um die Installation abzuschließen.
Das Welcome-Fenster zeigt alle Schritte an und führt Sie durch die Installation.
Auf Next klicken, um fortzufahren.
Quick Wizard Guide 6
8388 3GN manual hopslagn.indd 68388 3GN manual hopslagn.indd 6 2010-01-04 14.092010-01-04 14.09
FI Asetukset
Mene kohtaan ”Home” ja napsauta sitten linkkiä ”Start Wizard”
käynnistääksesi asennusohjelman. Ohjelma avautuu uuteen ikkunaan.
Noudata alla olevia ohjeita suorittaaksesi asennuksen loppuun.
Ensimmäinen ikkuna näyttää kaikki ne vaiheet, jotka tulet käymään läpi.
Jatka asennusta napsauttamalla ”Next”.
NO Konfigurasjon
Gå til ”Home” og klikk deretter på lenken ”Start Wizard” for å starte
installasjonsguiden. Den kommer til å åpnes i et nytt vindu. Følg trinnene
nedenfor for å fullføre installasjonen.
Det første skjermbildet viser de forskjellige trinnene du må gjennomføre.
Klikk på ”Next” for å fortsette.
SE Förenklad konfigurering (Wizard)
Gå till Home och klicka sedan på Start Wizard-länken för att starta den
förenklade konfigureringen. Ett nytt fönster öppnas, följ därefter stegen
enligt nedan för att slutföra installationen.
Välkommen-sidan visar vilka steg som du skall utföra för att konfigurera
din 3GN.
Klicka på Next för att fortsätta.
Quick Wizard Guide 7
8388 3GN manual hopslagn.indd 78388 3GN manual hopslagn.indd 7 2010-01-04 14.092010-01-04 14.09

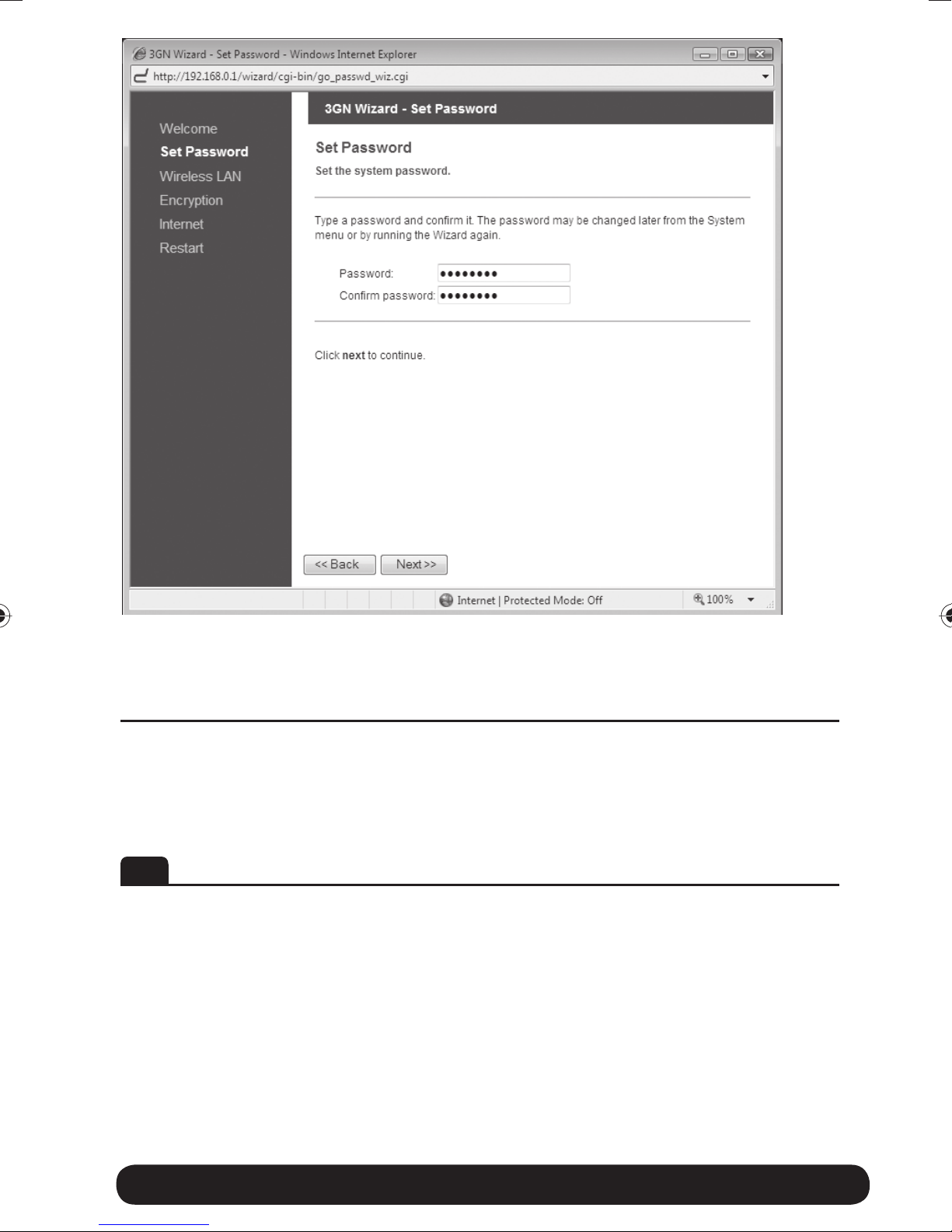

Set Password
It is recommended that you now change the default password for the 3GN
configuration pages.Type in the new password and confirm it, then click on
Next to continue.
DE Passwort ändern
Wir empfehlen Ihnen, dass Sie das von uns vorgegebene Passwort in Ihr
eigenes Passwort ändern. Geben Sie Ihr neues Passwort ein, und bestätigen
Sie dieses mit Confirm.Auf Next klicken, um fortzufahren.
Quick Wizard Guide 8
8388 3GN manual hopslagn.indd 88388 3GN manual hopslagn.indd 8 2010-01-04 14.092010-01-04 14.09
FI Aseta salasana
Suosittelemme, että muutat reititinasetusten esiasetetun salasanan.
Syötä uusi salasana ja vahvista se. Jatka asennusta napsauttamalla ”Next”.
NO Skriv inn passord
Vi anbefaler at du endrer det forhåndsinstilte passordet før konfigurering
av router. Skriv inn et nytt passord og bekreft det. Klikk på ”Next” for å
fortsette.
SE Ändra lösenord
Vi rekommenderar att du byter det ursprungliga lösenordet till ett eget
lösenord. Skriv in ditt egna lösenord och bekräfta det (confirm), klicka
sedan på Next för att fortsätta.
Here is a space to write down your new password:
Geben Sie Ihr neues Passwort in das Feld ein:
Voit kirjoittaa uuden salasanan tähän:
Her kan du skrive inn ditt nye passord:
Anteckna ditt nya lösenord i rutan nedan:
Quick Wizard Guide 9
8388 3GN manual hopslagn.indd 98388 3GN manual hopslagn.indd 9 2010-01-04 14.092010-01-04 14.09
Wireless LAN
If you do not have any devices using Wireless LAN, choose disable for the
Wireless LAN option, and then click on Next to continue (this will skip the
encryption page). If you have a device using wireless LAN, enable Wireless
LAN.You can also change the SSID, which is displayed in the client when a
network search is performed.When you are done, click on Next to continue.
DE Wireless LAN (drahloses Netzwerk)
Falls Ihr Computer über kein drahloses Netzwerk (Wireless LAN) verfügt,
klicken Sie auf Disable und anschließend auf Next (die Seite für die
Verschlüsselung/Kryptierung wird übersprungen).Verfügt Ihr Gerät über
Wireless LAN, aktivieren Sie dieses. Sie können den SSID Namen ändern.
Dieser Name wird während der Suche nach einem drahtlosen Netzwerk
angezeigt.Wenn Sie damit fertig sind, klicken Sie auf Next, um fortzufahren.
Quick Wizard Guide 10
8388 3GN manual hopslagn.indd 108388 3GN manual hopslagn.indd 10 2010-01-04 14.092010-01-04 14.09
