DURAVIT Nahho 760285 Manuale utente

Montageanleitung Whirlwanne mit angeformter Acrylverkleidung

Mounting instructions Whirltub with formed acrylic panel

Notice de montage Baignoire balnéo avec habillage acrylique moulé

Montagehandleiding Whirlbad met aangegoten acrylbekleding

Instrucciones de montaje Bañera de hidromasaje con faldón acrílico moldeado

Istruzioni di montaggio Vasca idromassaggio con rivestimento acrilico adattato

Instruções de montagem Banheira de hidromassagem com revestimento acrílico modelado

Monteringsvejledning Spa-badekar med formet akrylpanel

Asennusohje Poreallas, jossa muotoiltu akryylipaneeli

Monteringsanvisning Whirlkar med tilpasset akrylavdekning

Monteringsanvisning Bubbelbadkar med panel av akryl i ett stycke

Paigaldusjuhend Vormitud akrüülpaneeliga mullivann

Instrukcja montażuWanna z hydromasażem z uformowanym poszyciem akrylowym

Инструкция по монтажу Гидромассажная ванна сакриловым покрытием

Montážní návod Vírivá vana s tvarovaným akrylátovým panelem

Návod na montážVírivka s tvarovaným akrylátovým obkladom

Szerelési útmutató Whirl kád formázott akril köpennyel

Upute za montažuHidromasažna kada s oblikovanim plaštom od akrila

Instrucţiuni de instalare Cadăjacuzzi cu mascăacrilicăturnată

Navodila za montažoMasažna kad z oblikovano akrilno oblogo

Ръководство за монтаж Хидромасажна вана сакрилна облицoвка

Montāžas instrukcija Virpuļvanna ar atbilstošas formas akrila apšuvumu

Montavimo instrukcija Sūkurinėvonia su priderintos formos akrilo sienelėmis

Montaj kılavuzu Kalıp şeklinde akrilik panelli masajlı küvet

安󴫵󴸤明书带模制亚克力󵦒板󳢴按摩󲾤󴅨

󹩺󺞮 󹩺󹏛󹩲 󹺚󺧂󹌊 󹪇󺽫 󺱾󸩦󺃊 󹛖󺕿󸵲 󺀪󺷖 󹿫󺇆

󴱝󴆞󴳜明書成形アクリルパネル

Nahho

Leben im Bad

Living bathrooms

Nahho

# 760285

# 760286

2WH_M_Nahho_angeformte_Verkleidung/13.04.3

WH_M_Nahho_angeformte_Verkleidung/13.04.3 3

en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Wichtige Hinweise Elektroinstallation 4

Important information Electrical installation 6

Remarques importantes Installation électrique 8

Belangrijke aanwijzingen Elektrische installatie 10

Información importante Instalación eléctrica 12

Indicazioni importanti Installazione elettrica 14

Indicações importantes Instalação eléctrica 16

Vigtige henvisninger Elinstallation 18

Tärkeä ohje Sähköasennus 20

Viktig informasjon Elektroinstallasjon 22

Viktig information Elinstallation 24

Olulised nõuanded Elektripaigaldus 26

Ważne informacje Instalacja elektryczna 28

Важные замечания Монтаж электропроводки 30

Důležité pokyny Elektroinstalace 32

Dôležité upozornenia Elektroinštalácia 34

Fontos tudnivalók Elektromos telepítési munkák 36

Važne napomene Elektroinstalacija 38

Indicaţii importante Instalarea electrică40

Pomembni napotki Električna inštalacija 42

Важни указания Електроинсталация 44

Svarīgi norādījumi Elektroinstalācija 46

Svarbūs nurodymai Elektros instaliacija 48

Önemli açıklamalar Elektrik tesisatı 50

󵏽󴮱󴸤明 󳝥气安󴫵 52

󺉒󺂮 󹨂󺻃 󺅚󸞆󺃻󺞮 󹩺󺞮 54

󵏽󴮱注意事󵨵 󵤫気󴱝備 56

Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,

Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安󴫵, 󹩺󺞮, 󴱝󴆞, 60

Wichtige Hinweise

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit

Whirlwanne und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR! Bei hohem Risiko, tödlichen Gefahren,

schweren Verletzungen

HINWEIS! Bei möglichen Sachschäden

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweis in diesem Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Angabe der Temperatur

Bedieneinheit

(Anzahl richtet sich nach dem Whirlsystem)

Zielgruppe und Qualifikation

Die Whirlwanne darf nur durch ausgebildete

Sanitärinstallateure montiert werden. Die

Elektroinstallation darf nur von ausgebildeten

Elektroinstallateuren durchgeführt werden.

HINWEIS! Installationsvorschriften örtlicher

Versorgungsunternehmen sowie länderspezfische

Normen sind uneingeschränkt einzuhalten.

Sicherheitshinweise

GEFAHR! Lebensgefahr durch Stromschlag.

> Komponenten der Whirlwanne NICHT demontieren.

Montagehinweise

Vor der Montage Vorinstallationsdatenblätter beachten.

Diese stehen im Internet unter www.duravit.com zum

Download bereit.

Armatur montieren (Grafik 7 und 32)

> Die Montage der Armatur wird in einer separaten

Anleitung beschrieben, die Anleitung bei der

Montage beachten.

Schwalleinlauf montieren (Grafik 8)

> Die Montage des Schwalleinlaufs wird in einer

separaten Anleitung beschrieben, die Anleitung

bei der Montage beachten.

Whirlsystem prüfen (Grafik 40)

> Whirlsystem 10 Minuten anschalten:

bei Kreisläufen mit Intensitätsstufen diese

einmal komplett durchlaufen.

> Wasser in der Wanne lassen, 10 Minuten warten.

> Dichtheit prüfen.

> Falls Anpassungen notwendig sind, Prüfung

wiederholen.

Revision (Grafik 41)

> Revisionspanel muss zur Revision zugänglich

und abnehmbar sein.

4WH_M_Nahho_angeformte_Verkleidung/13.04.3

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Elektroinstallation

Whirlwanne anschließen (Grafik 36)

HINWEIS! Funktionsstörungen vermeiden!

 Leitungen nicht mit Kabelbindern zusammenbinden.

 Zuleitung nicht parallel zu Steuerleitungen verlegen.

Zuleitung an Netzanschlussdose anschließen.

Potentialausgleichsleitung an Whirlwanne

anschließen.

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

 separate Absicherung und Fehlerstrom-

Schutzeinrichtung (RCD) vorschalten

 allpolig trennenden Hauptschalter außerhalb der

vorgegebener Schutzzonen (0 - 2) vorschalten

 Zuleitung 3 000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

 Leitung 3 000 mm herausschauen lassen

Stromversorgung

Absicherung

RCD

* oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Schutzzonen nach DIN VDE 0100-701

WH_M_Nahho_angeformte_Verkleidung/13.04.3 5

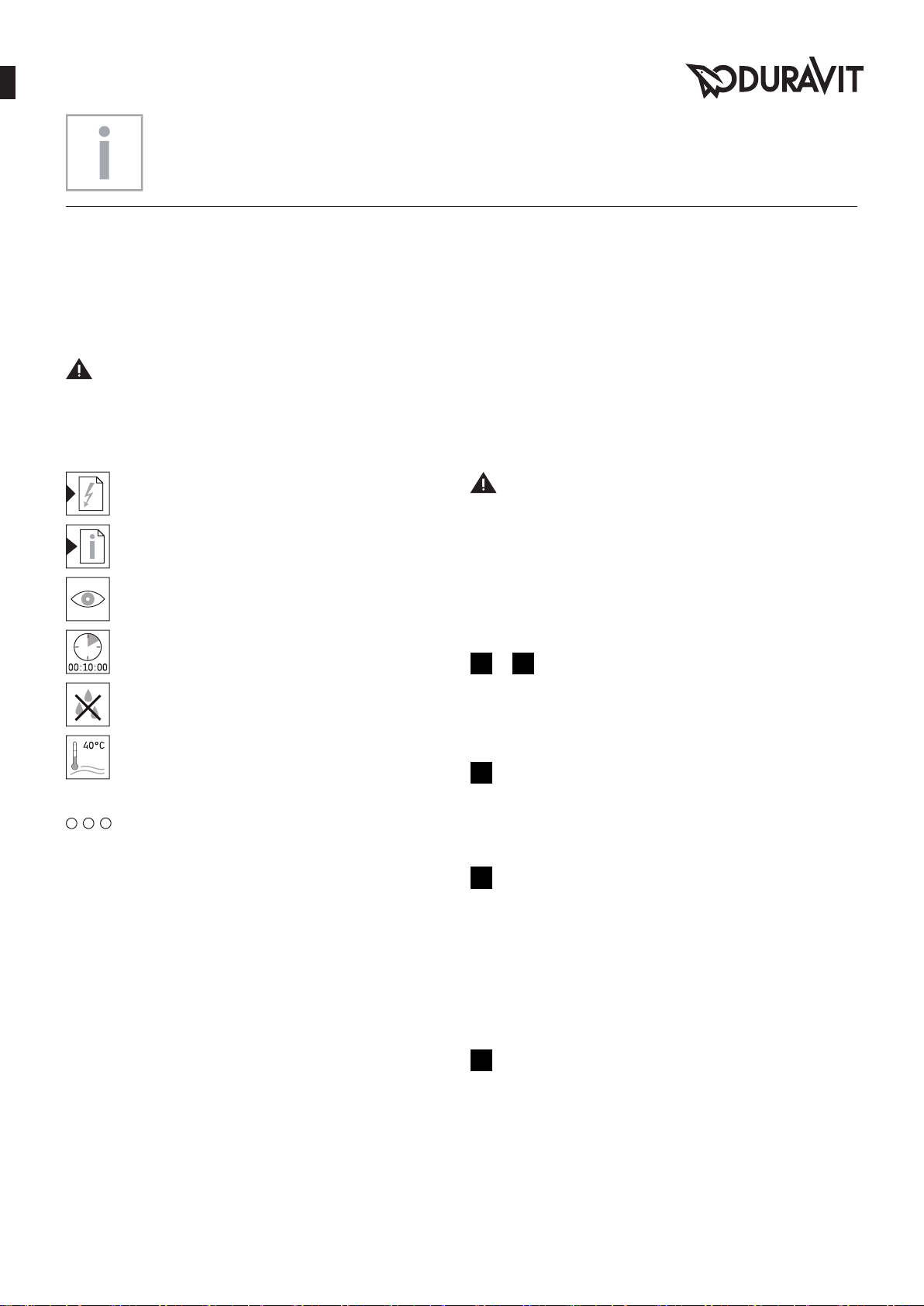

Important information

About the mounting instructions

These mounting instructions comes as part of the Duravit

whirltub and should be read carefully prior to nstallation.

Explanation of the key words and symbols

DANGER! At high risk of fatal hazards or serious

injuries

ADVICE! In the case of potential damage to

property

Link to the Electrical Installation section

Link to installation information in this section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leaks and tightness

Indication of the temperature

Control unit

(Number depends on the whirl system)

Target group and qualification

The whirltub must only be installed by trained plumbing

engineers. The electrical installation may only be carried

out by qualified electricians.

NOTE! Local installation regulations and any country-

specific standards must be observed at all times.

Safety information

DANGER! Risk of fatal electric shock.

> Do NOT remove any whirltub components.

Installation information

Please read pre-installation datasheets prior to the

installation. These are available to download on the

Internet at www.duravit.com.

Installing tap unit (Diagrams 7 and 32)

> The installation of the tap unit is described

in separate instructions and these should be

observed during the installation.

Installing the flush inlet (Diagram 8)

> The installation of the flush inlet is described

in separate instructions and these should be

observed during the installation.

Checking the whirl system (Diagram 40)

> Switch on the whirl system for 10 minutes:

Run this through once completely in the case of

circuits with different levels of intensity.

> Leave the water in the bathtub and wait 10

minutes.

> Check to make sure that it is leak-tight.

> If adjustments are required, repeat the check.

Maintenance (Diagram 41)

> The maintenance panel must be accessible and

removable for maintenance.

6WH_M_Nahho_angeformte_Verkleidung/13.04.3

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Electrical installation

Connecting the whirltub (Diagram 36)

NOTE! Avoiding any malfunctions!

 Do not fasten the cables together with cable ties.

 Do not install the supply line parallel to the control

cables.

Connect the supply line to the mains supply

socket.

Connect the potential equalisation cable to the

whirltub.

Pre-installation

> Installing a permanent power supply line:

 Pre-connect a separate fuse and residual current

operating device (RCD)

 Pre-connect an all-pole separating main switch

outside the prescribed safety areas (0 - 2)

 Allow the supply line to protrude by 3,000 mm

> Laying the potential equalisation cable:

 Allow the cable to protrude by 3,000 mm

Power supply

Fuse protection

RCD

* or the height of

the highest shower

head / water outlet

that is permanently

installed; depending

on which is higher

Safety areas in accordance with DIN VDE 0100-701

WH_M_Nahho_angeformte_Verkleidung/13.04.3 7

Remarques importantes

Concernant la notice de montage

Cette notice de montage fait partie intégrante de la

baignoire à remous Duravit et doit être lue avec attention

avant d'effectuer le montage.

Explication des avertissements et symboles

DANGER! En cas de risques élevés, dangers

mortels, blessures graves

REMARQUE! En cas de dégâts matériels éventuels

Référence au chapitre Installation électrique

Référence à la consigne de montage dans ce

chapitre

Invitation à vérifier (p. ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Indication de la température

Unité de commande

(quantité en fonction du système balnéo)

Groupe cible et qualification

La baignoire balnéo doit uniquement être montée par des

installateurs sanitaires formés à cet effet. L'installation

électrique doit uniquement être réalisée par des

installateurs électriques qualifiés.

REMARQUE! L'installation doit obligatoirement être

réalisée selon les consignes d'installation des fournisseurs

locaux ainsi que les normes spécifiques aux pays.

Consignes de sécurité

DANGER! Danger de mort par choc électrique.

> NE PAS démonter les composants de la baignoire

balnéo.

Consignes de montage

Avant le montage, lire les fiches techniques de

préinstallation. Celles-ci peuvent être téléchargées sur

Internet via le site www.duravit.com.

Monter la robinetterie (graphiques 7 et 32)

> Le montage de la robinetterie est décrit dans une

notice séparée. Tenir compte de la notice lors du

montage.

Monter le bec déverseur en cascade (graphique 8)

> Le montage du bec déverseur en cascade est

décrit dans une notice séparée. Tenir compte de

la notice lors du montage.

Vérifier le système balnéo (graphique 40)

> Mettre le système balnéo en marche pendant 10

minutes :

avec les circuits avec niveaux d'intensité,

effectuer un premier cycle complet.

> Laisser couler l'eau dans la baignoire, attendre

10 minutes.

> Vérifier l'étanchéité.

> Si des adaptations sont nécessaires, répéter le

contrôle.

Inspection (graphique 41)

> Le panneau d'inspection doit être accessible et

amovible pour l'inspection.

8WH_M_Nahho_angeformte_Verkleidung/13.04.3

600

2250*

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Installation électrique

Raccorder la baignoire balnéo (graphique 36)

REMARQUE! Eviter les dysfonctionnements !

 Ne pas relier les câbles à l'aide de serre-câbles.

 Le câble d'alimentation ne doit pas être posé pa-

rallèlement aux câbles de commande.

Raccorder le câble d'alimentation à la prise

secteur.

Raccorder le câble pour la liaison équipotentielle

à la baignoire balnéo.

Préinstallation

> Poser un câble fixe pour l'alimentation électrique :

 poser en amont un fusible séparé et un disjoncteur

de protection de courant de fuite (RCD)

 poser en amont un interrupteur principal à coupure

sur tous les pôles, en dehors des zones de protection

prescrites (0-2)

 Le câble doit dépasser de 3000 mm

> Poser le câble pour le potentiel de compensation :

 Le câble doit dépasser de 3000 mm

Alimentation électrique

Protection

RCD

* ou la hauteur de

la tête de douche /

sortie d'eau la plus

élevée ; en fonction

de ce qui est le plus

élevé

Zones de protection selon DIN VDE 0100-701

WH_M_Nahho_angeformte_Verkleidung/13.04.3 9

Belangrijke aanwijzingen

Betreffende deze montagehandleiding

Deze montagehandleiding is een onderdeel van het

whirlbad en moet vóór de montage zorgvuldig worden

doorgelezen.

Uitleg van de signaalwoorden en symbolen

GEVAAR! Bij hoog risico, dodelijk gevaar, zware

verwondingen

AANWIJZING! Bij mogelijke materiële schade

Verwijzing naar het hoofdstuk Elektrische

installatie

Verwijzing naar montageaanwijzing in dit

hoofdstuk

Visuele controle noodzakelijk (bijv. i.v.m.

krassen)

Indicatie van de tijdsduur (bijv. 10 minuten)

Er moet een dichtheidscontrole worden

uitgevoerd

Temperatuurweergave

Bedieningseenheid

(aantal afhankelijk van het whirlsysteem)

Doelgroep en kwalificatie

Het whirlbad mag uitsluitend door een erkend

installatiebedrijf worden gemonteerd. De elektrische

installatie mag uitsluitend door elektriciens worden

uitgevoerd.

AANWIJZING! De installatievoorschriften van de lokale

nutsbedrijven alsmede de voor het betreffende land

geldende normen moeten volledig in acht worden

genomen.

Veiligheidsinstructies

GEVAAR! Levensgevaar door elektrische schokken.

> Componenten van het whirlbad NIET demonteren.

Montageaanwijzingen

Voor de montage op de gegevensbladen letten. Deze kunt

u op internet downloaden van www.duravit.com.

Kraanwerk monteren (afb. 7 en 32)

> De montage van het kraanwerk wordt in een

aparte handleiding beschreven. Neem deze

handleiding bij de montage in acht.

Waterinlaat monteren (afb. 8)

> De montage van de waterinlaat wordt in een

aparte handleiding beschreven. Neem deze

handleiding bij de montage in acht.

Whirlsysteem controleren (afb. 40)

> Whirlsysteem 10 minuten inschakelen:

bij cycli met intensiteitsniveaus deze eenmaal

volledig doorlopen.

> Water in het bad laten staan, 10 minuten

wachten.

> Dichtheid controleren.

> Als aanpassingen nodig zijn, de controle

herhalen.

Inspectie (afb. 41)

> Het inspectiepaneel moet voor

inspectiedoeleinden bereikbaar en demontabel

zijn.

10 WH_M_Nahho_angeformte_Verkleidung/13.04.3

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali DURAVIT Vasca

DURAVIT

DURAVIT Luv 700434 Series Manuale utente

DURAVIT

DURAVIT D-Code 7X0095 Manuale utente

DURAVIT

DURAVIT D-Code 700095 Manuale utente

DURAVIT

DURAVIT Blue Moon 710143 Guida utente

DURAVIT

DURAVIT XViu 700443 Manuale utente

DURAVIT

DURAVIT Vero Air 760418 Manuale utente

DURAVIT

DURAVIT Happy D.2 7 0316 Series Manuale utente

DURAVIT

DURAVIT 2x3 760023 Manuale utente

DURAVIT

DURAVIT Jet-System E Manuale utente

DURAVIT

DURAVIT D-Neo Manuale utente

DURAVIT

DURAVIT Jet Project Manuale utente

DURAVIT

DURAVIT D-Code 70095 Series Manuale utente

DURAVIT

DURAVIT Bento Starck Box 700517 90 Series Manuale utente

DURAVIT

DURAVIT Vero Air 760418 Manuale utente

DURAVIT

DURAVIT Combi-System L Manuale utente

DURAVIT

DURAVIT 700023 Manuale utente

DURAVIT

DURAVIT Vero Air 700418 Manuale utente

DURAVIT

DURAVIT Blue Moon 700143 Manuale utente

DURAVIT

DURAVIT Cape Cod 7 0330 Series Manuale utente

DURAVIT

DURAVIT Shower + Bath 700403 00 0 00 0000 Manuale utente

DURAVIT

DURAVIT D-Code 740095 Guida utente

DURAVIT

DURAVIT Blue Moon 700143 Guida utente

DURAVIT

DURAVIT Shower + Bath 700403 00 0 00 0000 Manuale utente

DURAVIT

DURAVIT D-Code 700065 Manuale utente

Manuali Vasca popolari di altre marche

Agua

Agua BARTOLI-66 Manuale utente

PAA

PAA PRELUDE Manuale utente

BETTE

BETTE SILHOUETTE Manuale utente

Kohler

Kohler K-820-GC Guida rapida

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manuale utente

Oliveri

Oliveri Naples Manuale utente

Lyons

Lyons Elite ETLxx663219 Series Manuale utente

Woodbridge

Woodbridge BJ500 Istruzioni per il montaggio

Whirlpool

Whirlpool Ariel ARL-702 Manuale utente

TEIKO

TEIKO EXCELLENT DUO Manuale utente

American Standard

American Standard Colony 5-1/2' x 32" Manuale utente

American Standard

American Standard 3052OD.X0X Guida rapida

Kohler

Kohler K-1111-H2 Guida rapida

agape

agape MARSIGLIA AVAS1075 Manuale utente

Kohler

Kohler K-1151 Istruzioni per il montaggio

Kohler

Kohler K-1158 Guida rapida

Kohler

Kohler K-1244 Istruzioni per il montaggio

Kallista

Kallista P50045-G5 Istruzioni per il montaggio
