DURKOPP ADLER 768 Manuale utente
Teile-Nr./ Part-No.:
0791 768704
Printed in Federal Republic of Germany
Ausgabe/Edition:
10.2003
Blatt: von
Sheet: 1 from 2
1. Allgemeines
RSP 18-1 Elektropneumatische Rückwärtssticheinrichtung
Der Anbau kann erfolgen an Klasse: 768 - 274 - FLP - HP
768 - R374 - FLP - HP
2. Anbau

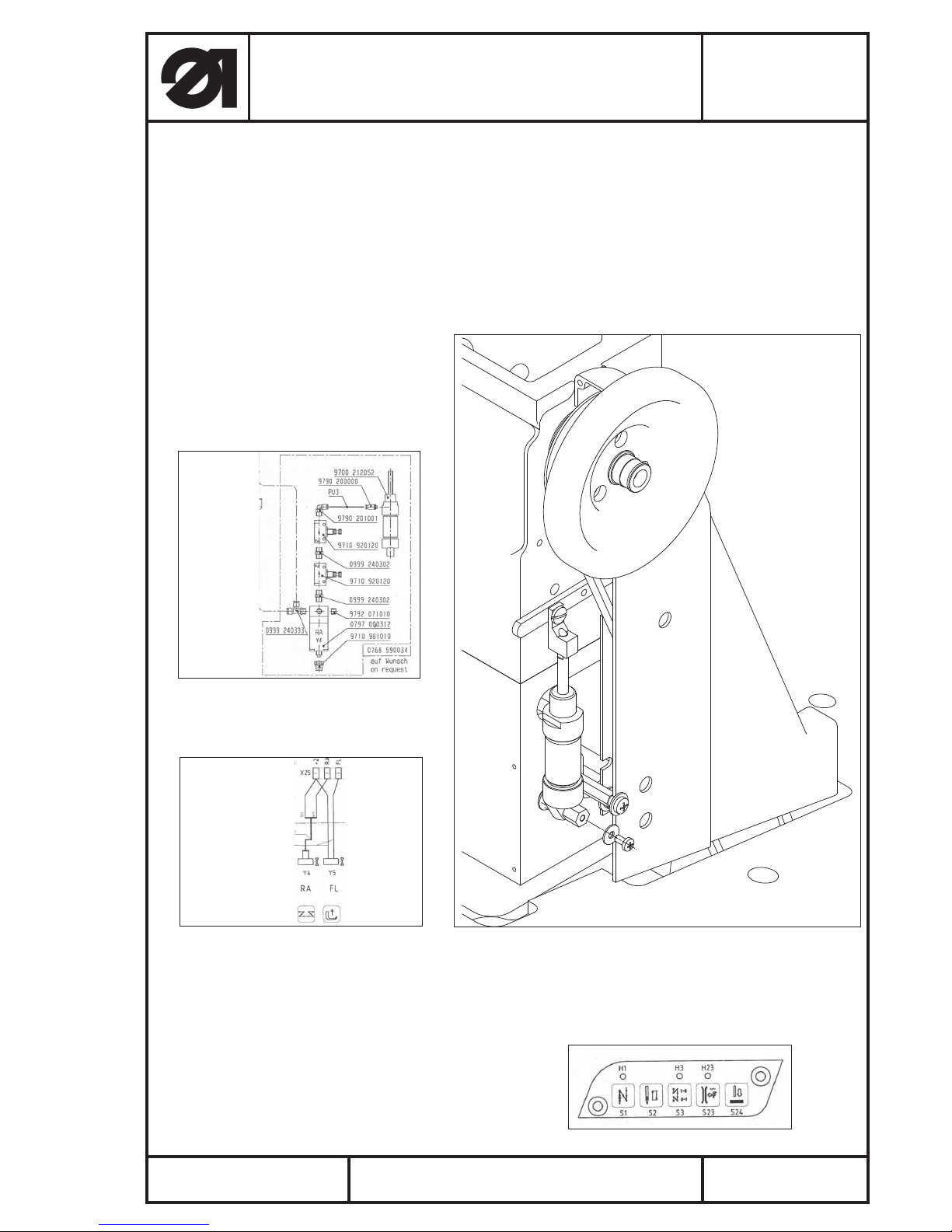

Den Anbau gemäss nebenstehender
Abbildung vornehmen.
Die Anschlüsse gemäss des
Pneumatik-Geräteplanes 9770 768001
Detail
und
des Bauschaltplanes 9890 768003 B
vornehmen
Detail
3. Betätigung
Die Auslösung erfolgt über Nähpedal und ab 07.2001 über Tastenkombination für Zwischenriegel.
Anbauanleitung für Bausatz 0768 590034
Fitting Instructions for kit 0768 590034
1. General
RSP 18-1 Pneumatic device for reverse stitch
You can mount the kit on the following machine classes: 768 - 274 - FLP - HP
768 - R374 - FLP - HP
2. Mounting

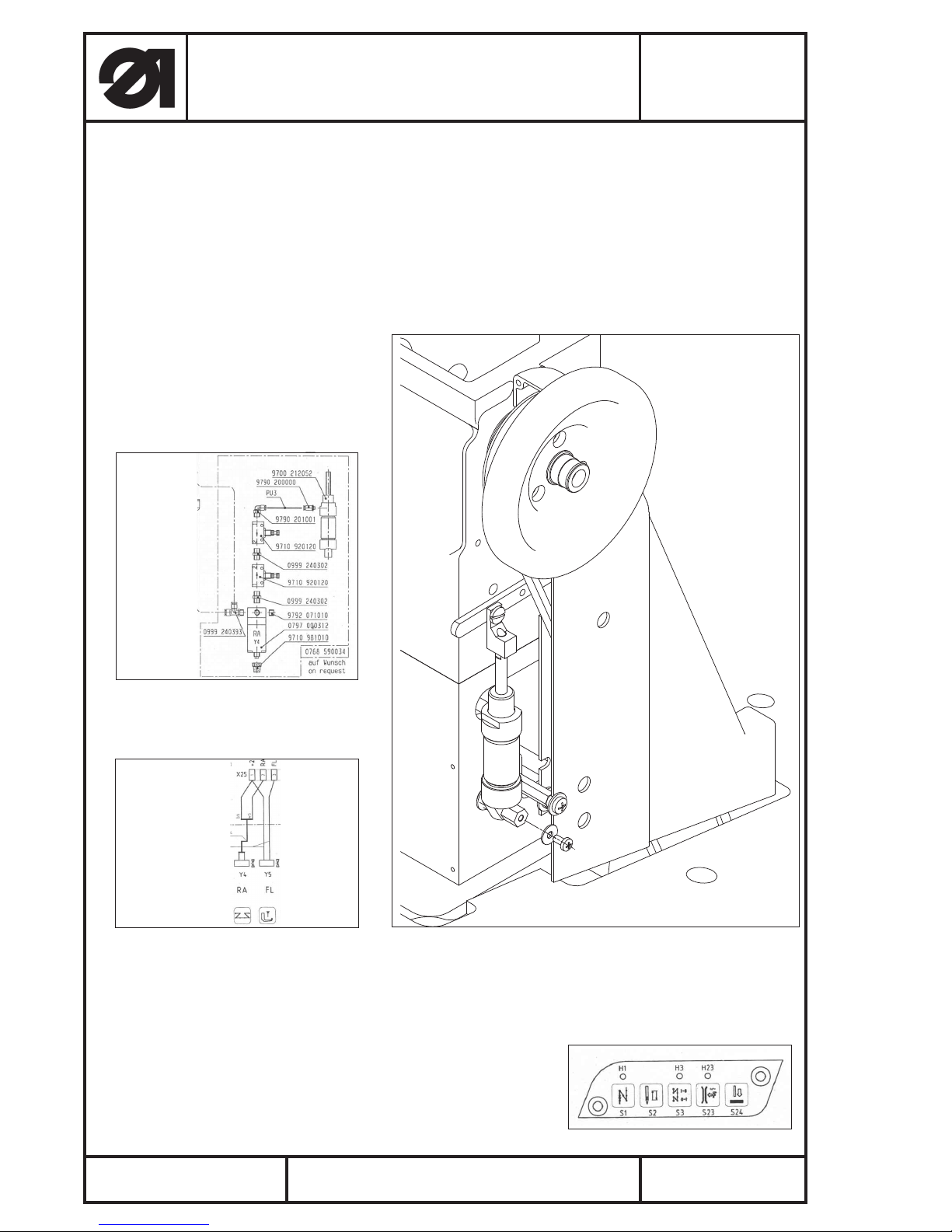

Mount the kit according to the opposite
illustration.
Connect it according to the
pneumatic circuit plan 9770 768001
Detail
and
the interconnection-diagram
9890 768003 B
Detail
3. Actuation
The releasing takes place with the use of the sewing pedal. As of July 2001, it occurs by means of
keystroke shortcut for intermediate bartack.
Anbauanleitung für Bausatz 0768 590034
Fitting Instructions for kit 0768 590034
Teile-Nr./ Part-No.:
0791 768704
Printed in Federal Republic of Germany
Ausgabe/Edition:
10.2003
Blatt: von
Sheet: 2 from 2
