USER GUIDE • GUIDE DE L’UTILISATEUR • GUÍA DEL USUARIO

10/100 Mbps Fast Ethernet Switch

Commutateur Ethernet rapide de 10/100 Mbps

Interruptor Ethernet Rápido de 10/100 Mbps

DX-ESW5

DX-ESW8

DX-ESW5-ESW8.fm Page 1 Friday, April 29, 2005 4:25 PM

2Dynex DX-ESW5 and DX-ESW8 Ethernet Switches

Dynex DX-ESW5 and DX-ESW8 Ethernet

Switches

Français......................................................... 6

Español ....................................................... 10

10/100 Mb Fast Ethernet switch

Package contents

Your box should contain the following items:

• One DX-ESW5 or DX-ESW8 switch

• One AC power adapter

•Thisguide

•Wallmountingscrews

If your box is missing any of the listed contents, contact Dynex for help at

(800) 305-2204.

Introduction

This switch is a low-cost, easy-to-use, high-performance, standard switch to

upgrade your old 10 Mbps network to a 100 Mbps network. It boosts your net-

work performance up to full duplex data transfer, and it can forward packets as

fast as the packets are delivered to the switch. Each port can be used as a general

port or as an uplink port for another switch, and will automatically switch its con-

figuration appropriately.

Features

• Complies with IEEE 802.3 and IEEE 802.3u standards.

• 5 (DX-ESW5) or 8 (DX-ESW8) 10/100 Mbps auto-negotiating RJ-45 ports

supporting Auto MDI/MDIX.

• Supports IEEE 802.3x flow control for full-duplex mode and backpressure

for half-duplex mode.

• Supports MAC address auto-learning and auto-aging.

• LED indicators for monitoring power, link, and activity.

•Plasticcase.

•ExternalACpoweradapter.

DX-ESW5-ESW8.fm Page 2 Friday, April 29, 2005 4:25 PM

Dynex DX-ESW5 and DX-ESW8 Ethernet Switches 3

Setting up the switch

To set up the switch:

1Place the switch flat on a tabletop or use the enclosed screws to hang it ver-

tically on a wall. Be sure to leave enough space around the switch for good

ventilation.

2Don’t place heavy objects on the switch.

3Connect the AC power adapter to the switch, then plug the adapter into an

AC power outlet. The switch turns on and initializes by blinking the Link/Act

LEDs and turning on the Power LED.

4Connect your network cables to the switch.

Identifying switch components

Although the following illustrations show the DX-ESW8, the DX-ESW5 is similar.

FRONT PANEL

The LED indicators on the front panel are used for monitoring and troubleshooting

the switch.

Power LED: This indicator turns on when the switch is plugged into an AC power

outlet. If the LED is not on, check the power adapter connections.

Link/Act LEDs: These indicators show link and activity status. The port’s LED indi-

cator turns green when a device is connected to that port. The indicator flashes

when data is being transmitted or received on the port.

REAR PANEL

The rear panel of the DX-ESW8 consists of eight 10/100 Mbps RJ- 45 ports. All

ports can be the uplink port, so you can disregard the Uplink mark under Port 8.

DX-ESW5-ESW8.fm Page 3 Friday, April 29, 2005 4:25 PM

4Dynex DX-ESW5 and DX-ESW8 Ethernet Switches

Specifications

GENERAL

Standards..................................IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX

Topology .................................................................................................. Star

Protocol ...........................................................................................CSMA/CD

Data Transfer Rate........................................Ethernet: 10 Mbps (half duplex),

20 Mbps (full duplex). Fast Ethernet:

100 Mbps (half duplex), 200 Mbps (full duplex)

Network cable.................. 10BASE-T: UTP category 3, 4, 5 cable (max 100 m)

EIA/TIA-568 100 ohm STP (maximum 100 m)

100Base-TX: UTP category 5, 5e cable (maximum 100 m)

EIA/TIA-568 100 ohm STP (maximum 100 m)

Number of ports..........................5 or 8 10/100 Mbps auto-negotiating ports

Transfer method................................................................Store-and-forward

MAC address learning ..............................................Auto-learn, auto-update

Frame filter rate ....................................................10Base-T: 14,880 pps/port

100Base-TX: 148,800 pps/port

Frame forward rate...............................................10Base-T: 14,880 pps/port

100Base-TX: 148,800 pps/port

ENVIRONMENTAL AND PHYSICAL

Dimensions.........................................5.5 × 3.3 × 1.2" (140 × 85 × 30 mm)

Power Supply...................................................................................AC power

AC power adapter ....................12V 0.35 A (DX-ESW5) or 9V 0.8 A (DX-ESW8)

Power consumption...............2.8W max (DX-ESW5) or 3.1W max (DX-ESW8)

Operating temperature ............................................32° to 104°F (0° to 40°C)

Storage temperature........................................... -40° to 158°F (-40° to 70°C)

Operating humidity ......................................... 10% to 90% non-condensing

Storage humidity ............................................... 5% to 95% non-condensing

DX-ESW5-ESW8.fm Page 4 Friday, April 29, 2005 4:25 PM

Dynex DX-ESW5 and DX-ESW8 Ethernet Switches 5

Troubleshooting

Contact information

For help with the installation or operation of the DX-ESW5 or DX-ESW8 switches,

Services, Inc. Other brands and product names are trademarks or registered trade-

marks of their respective holders. Specifications and features are subject to

change without notice or obligation.

Problem Solution

The power LED is not on. • Make sure that the AC power adapter is correctly connected to an

AC power outlet.

• Make sure that the power source (such as a power strip, UPS, or

surge protector) is on.

• Make sure that you are using the AC power adapter supplied with

your switch.

A port’s Link/Act LED is

not on when a device is

connected to the port.

• Make sure that the network cable jacks are firmly plugged into the

switch and the device.

• Make sure that the connected device is on and that its adapter is

installed correctly and is working.

• Make sure that the cable is less than 328 feet (100 meters) long.

• Try another cable that you know is good.

DX-ESW5-ESW8.fm Page 5 Friday, April 29, 2005 4:25 PM

6Commutateurs Ethernet DX-ESW5 et DX-ESW8 de Dynex

Commutateurs Ethernet DX-ESW5 et

DX-ESW8 de Dynex

10/100 Commutateur Ethernet rapide Mb

Contenu de l’emballage

Cette boîte contient :

• Un commutateur DX-ESW5 ou DX-ESW8

• Un adaptateur d’alimentation CA

•Ceguide

• Des vis de fixation murale.

En cas de manquants dans la boîte, contacter Dynex pour toute assistance au

(800) 305-2204.

Introduction

Ce commutateur est de type standard, bon marché, facile à utiliser et à haute

performance pour transformer votre réseau obsolète à 10 Mbps en un réseau à

100 Mbps. Il permet d’améliorer la performance de votre réseau, pour obtenir des

transferts de données en duplex intégral, et il peut retransmettre des paquets

aussi vite que ceux-ci arrivent au commutateur. Chaque port peut être utilisé

comme port général ou comme port ascendant pour un autre commutateur, avec

commutation automatique à la configuration requise.

Caractéristiques

• Est conforme aux normes IEEE 802.3 et IEEE 802.3u.

• 5 (DX-ESW5) ou 8 (DX-ESW8) ports RJ-45 à négociation automatique de 10/

100 Mbps, intégrant la fonction Auto MDI/MDIX.

• Intègre le contrôle de flux en mode duplex intégral IEEE 802.3x et la

contre-pression en mode semi-duplex.

• Intègre l’acquisition et l’obsolescence automatiques d’adresses MAC.

• Témoins DEL pour la surveillance de l’alimentation, des liaisons et de

l’activité

• Boîtier en plastique.

• Alimentation par adaptateur d’alimentation externe CA

DX-ESW5-ESW8.fm Page 6 Friday, April 29, 2005 4:25 PM

Commutateurs Ethernet DX-ESW5 et DX-ESW8 de Dynex 7

Configuration du commutateur

Pour configurer le commutateur :

1Placer le commutateur à plat sur un dessus de table ou utiliser les vis

fournies pour le fixer verticalement au mur. S’assurer de laisser

suffisamment d’espace autour du commutateur pour une bonne

ventilation.

2Ne pas poser d'objets lourds sur le commutateur.

3Connecter l’adaptateur d’alimentation CA au commutateur, puis brancher

l’adaptateur dans une prise d’alimentation CA. Le commutateur est sous

tension et s’initialise par clignotement des DELLink/Act et la DEL

d’alimentation s’allume.

4Connecter les câbles du réseau au commutateur.

Identification des composants du commutateur

Bien que l’illustration ci-après montre le DX-ESW8, le modèle DX-ESW5 est

similaire.

PANNEAU AVANT

Les témoins DEL sur le panneau avant sont utilisés pour la surveillance et le

diagnostic d'anomalies du commutateur.

DEL d’alimentation: Ce témoin s’allume quand le commutateur est branché à la

prise d'alimentation CA. Si la DEL n’est pas allumée, vérifier les connexions de

l’adaptateur d’alimentation.

DEL Link/Act: Ces témoins indiquent l’état de la liaison et de l’activité. Le témoin

DEL d’un port devient vert quand un périphérique est connecté à ce port. Le

témoin clignote quand le port transmet ou reçoit des données.

DX-ESW5-ESW8.fm Page 7 Friday, April 29, 2005 4:25 PM

8Commutateurs Ethernet DX-ESW5 et DX-ESW8 de Dynex

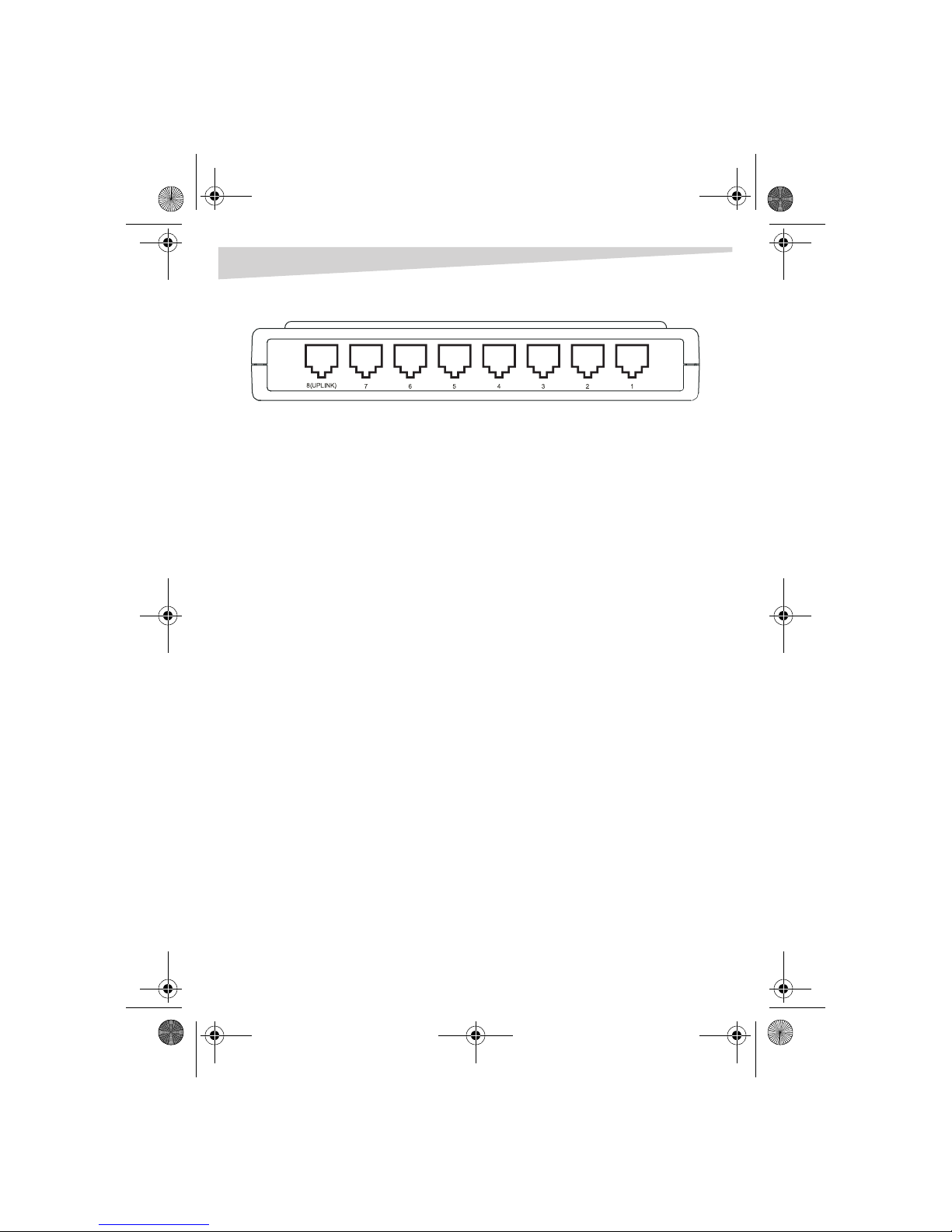

PANNEAU ARRIÈRE

Le panneau arrière du DX-ESW8 dispose de huit ports RJ- 45 de 10/100 Mbps.

Tous les ports sont également ports ascendant, aussi il est possible d’ignorer la

mention Uplink sous le port 8.

Caractéristiques

SPÉCIFICATIONS GÉNÉRALES

Normes .....................................IEEE802.3 10Base-T, IEEE 802.3u 100Base-TX

Topologie ..........................................................................................en étoile

Protocole .........................................................................................CSMA/CD

Débit de transmission de données ............Ethernet : 10 Mbps (semi-duplex),

20 Mbps (duplex intégral). Ethernet rapide :

100 Mbps (semi-duplex), 200 Mbps (duplex intégral)

Type de réseau10Base-T : Câbles UTP de catégories 3, 4, 5 (100 m au maximum)

STP EIA/TIA-568 100 ohms (maximum 100 m)

100BASE-TX : Câble UTP de catégorie 5, 5e (100 m au maximum)

STP EIA/TIA-568 100 ohms (maximum 100 m)

Nombre de ports.... 5 ou 8 ports à négociation automatique de 10/100 Mbps

Méthode de transmission .............................................Transmission différée

Acquisition d’adresses................... Acquisition et mise à niveau automatique

Taux de filtrage des trames ...................................10Base-T: 14 880 pps/port

100Base-TX: 148 800 pps/port

Taux de retransmission des trames .......................10Base-T: 14 880 pps/port

100Base-TX: 148 800 pps/port

SPÉCIFICATIONS PHYSIQUES ET ENVIRONNEMENTALES

Dimensions..................................... 5,5 × 3,3 × 1,2 po (140 × 85 × 30 mm)

Alimentation.........................................................................Alimentation CA

Adaptateur d’alimentation CA12 V 0,35 A (DX-ESW5) ou 9 V 0,8 A (DX-ESW8)

Consommation d’énergie.... 2,8 W max (DX-ESW5) ou 3,1 W max (DX-ESW8)

DX-ESW5-ESW8.fm Page 8 Friday, April 29, 2005 4:25 PM

Commutateurs Ethernet DX-ESW5 et DX-ESW8 de Dynex 9

Température de fonctionnement ............................. 32° à 104 °F (0° à 40 °C)

Température de stockage..................................... -40° à 158 °F (-40° à 70 °C)

Humidité en fonctionnement........................10 % à 90 % sans condensation

Humidité de stockage .....................................5 % à 95 % sans condensation

Dépannage

Information sur les contacts

Pour toute assistance relative à l’installation ou au fonctionnement des

commutateurs DX-ESW5 ou DX-ESW8, contacter le (800) 305-2204.

Buy Enterprise Services, Inc. Les autres noms de marques et de produits

mentionnés sont des marques commerciales ou des marques commerciales

déposées de leurs propriétaires respectifs. Les caractéristiques et spécifications

sont susceptibles d’être modifiées sans préavis.

Problème Solution

Le témoin DEL

d’alimentation n’est pas

allumé.

• Vérifier que le cordon d’alimentationCA est correctement branché

à une prise de courant CA.

• S’assurer que la source d’alimentation (telle qu’une barre

multiprises, un UPS ou un limiteur de surtension) est sous tension.

• S’assurer de bien utiliser l’adaptateur d’alimentation CA fourni

avec le commutateur.

Une DEL de port Link/

Act ne s’allume pas

quand un périphérique

est connecté au port.

• S’assurer que les connecteurs du câble réseau sont fermement

branchés au commutateur et au périphérique.

• S’assurer que le périphérique connecté est sous tension et que son

adaptateur est installé correctement et qu’il n’est pas défectueux.

• S’assurer que le câble a une longueur inférieure à 328 pieds

(100 mètres).

• Essayer un autre câble non défectueux.

DX-ESW5-ESW8.fm Page 9 Friday, April 29, 2005 4:25 PM

10 Interruptores Ethernet DX-ESW5 y DX-ESW8 de Dynex

Interruptores Ethernet DX-ESW5 y

DX-ESW8 de Dynex

10/100 Mb, interruptor Ethernet Rápido

Contenido de la caja

Su caja contiene los siguientes artículos:

• Un interruptor DX-ESW5 o DX-ESW8

• Un adaptador de alimentación de CA

•Estaguía

• Tornillos para montaje en la pared

Si su caja no tiene alguno de los artículos listados, comuníquese con Dynex para

obtener ayuda, llamando al (800) 305-2204.

Introducción

Este dispositivo es un interruptor estándar de alto rendimiento, bajo costo y fácil

de usar para actualizar su antigua red de 10 Mbps a una red de 100 Mbps.

Aumenta el rendimiento de su red hasta transferencias full duplex y puede

transmitir paquetes tan rápidamente como los paquetes son transferidos al

interruptor. Cada puerto puede usarse como puerto general o como vínculo

ascendente para otro interruptor, y cambiará automáticamente su configuración

según corresponda.

Características

• Cumple con los estándares IEEE 802.3 y IEEE 802.3u.

• 5 puertos RJ-45 (DX-ESW5) u 8 (DX-ESW8) de autonegociación de 10/

100 Mbps, compatibles con Auto MDI/MDIX.

• Acepta control de flujo IEEE 802.3x para el modo full-duplex y contrapresión

para el modo half-duplex.

• Compatible con auto-envejecimiento y auto aprendizaje de dirección MAC.

• Indicadores LED para monitoreo de alimentación eléctrica, vínculo y

actividad

• Estuche de plástico.

• Adaptador de alimentación de CA externo.

DX-ESW5-ESW8.fm Page 10 Friday, April 29, 2005 4:25 PM

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Dynex Router di rete

Dynex

Dynex DX-GB5PRT Manuale utente

Dynex

Dynex DX-NRUTER Manuale utente

Dynex

Dynex DX-WGRTR Guida all'installazione

Dynex

Dynex DX-WGRTR Manuale utente

Dynex

Dynex DX-E401 - EN Broadband Router Manuale utente

Dynex

Dynex DX-E401 - EN Broadband Router Guida all'installazione

Dynex

Dynex DYNEX DX-GB5PRT Manuale utente

Dynex

Dynex DX-NRUTER Manuale utente

Dynex

Dynex DX-GB8PRT Manuale utente

Dynex

Dynex DX-E402 - EN Broadband Router Manuale utente

Dynex

Dynex DX-E402 - EN Broadband Router Manuale utente

Dynex

Dynex DX-E401 - EN Broadband Router Manuale utente

Dynex

Dynex DX-GB8PRT Manuale utente

Dynex

Dynex DX-GB5PRT Manuale utente

Dynex

Dynex DX-wegrtr - Enhanced Wireless G Router Manuale utente

Dynex

Dynex DX-NRUTER Manuale utente

Dynex

Dynex DX-GB8PRT Manuale utente

Dynex

Dynex DX-E401 - EN Broadband Router Manuale utente

Manuali Router di rete popolari di altre marche

Allnet

Allnet ALL0333AU Manuale utente

HomeSeer

HomeSeer HT-SEL Manuale utente

Sercomm

Sercomm Genesis OC3505D Manuale utente

Billion

Billion BIPAC 5102 Series Manuale utente

TP-Link

TP-Link TD-8817 Manuale utente

Motorola

Motorola MR1900 Manuale utente

Digi

Digi IX14 Manuale utente

Cisco

Cisco NCS 540 Manuale

XAVi

XAVi X8821e Manuale utente

BEC

BEC 6200WZL Manuale utente

MikroTik

MikroTik hAP ac3 Series Manuale utente

Korenix

Korenix JetNet 5428G Series Manuale utente

NETGEAR

NETGEAR FS526T - Switch Manuale utente

Korenix

Korenix JetNet 5710G Series Manuale utente

Automated Logic

Automated Logic ZN551 Manuale del proprietario

Cisco

Cisco ASR 1000 Series Manuale dell'operatore

EnGenius

EnGenius ESR-9710 Manuale utente

Cisco

Cisco 805 Series Istruzioni operative e di sicurezza
