E-tarti LPR-200 Manuale utente

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 1

www.etarti.com

In-Motion Belt Scale System

Updated 02/11/2022

LPR-200

Bant Kantarı Kullanım Kılavuzu

Belt Scale User Manual

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 2

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 3

İçindekiler / Contents

1. Giriş / Introduction ............................................................................................................................ 5

1.1. Özellikler / Specifications................................................................................................................. 5

1.2. Teknik Özellikler / Technical Specifications ....................................................................................... 5

2. Boyutlar / Dimensions......................................................................................................................... 6

3. Cihaz Bağlantıları / Device Connections ................................................................................................. 7

3.1. Yük Hücresi / Loadcell Connection ................................................................................................... 8

3.2. Dijital Girişler / Digital Inputs........................................................................................................... 9

3.3. Analog Giriş/Çıkış / Analogue Inputs/Outputs.................................................................................... 9

3.4. Dijital Çıkışlar / Device Outputs...................................................................................................... 10

4. Ayarlar / Settings.............................................................................................................................. 11

4.1. Kullanım / Using Device................................................................................................................. 11

4.1.1. Tuşlar / Keys..................................................................................................................... 11

4.1.2. Toplam Sıfırlama / Clearing Totalisors.................................................................................. 11

4.2. Cihaz Ayarları / Device Settings ..................................................................................................... 11

4.2.1. Dil Seçimi / Language Settings ........................................................................................... 11

4.2.2. Nokta Yeri / Dot Point........................................................................................................ 11

4.2.4. Yürüme Adımı / Step Value ................................................................................................. 12

4.2.5. Mak.Kapasite [kg] / Max Capacity [kg] ................................................................................ 12

4.2.6. Ekran Işık [%99] / Backlight [99% default].......................................................................... 12

4.2.7. EkranZaman Aşım / Backlight TimeOut ................................................................................ 12

4.2.8. Menu Şifresi / Menu Password............................................................................................ 12

4.2.9. LCD Font / Font Select....................................................................................................... 12

4.3. Bant Ayarları / Belt Settings........................................................................................................... 12

4.3.1. Boyutlar / Dimensions........................................................................................................ 12

4.3.2. Katsayılar / Coefficients ..................................................................................................... 13

4.3.3. Sıfırlama / Zero Setting...................................................................................................... 14

4.4. Kalibrasyon /Calibration................................................................................................................. 15

4.4.1. Titreşim / Vibration............................................................................................................ 15

4.4.2. Bant Tur Süre [sn] / BeltRev.Time [sc] ................................................................................ 15

4.4.3. SıfırKalibr. / Zero Calibration ............................................................................................. 15

4.4.4. Yük Kalibr. / Load Calibration............................................................................................ 15

4.4.5. mV/V Test / mV/V Test...................................................................................................... 15

4.4.6. Debi Filtre / th Filter .......................................................................................................... 15

4.5. Haberleşme Ayarları /Comm Setup................................................................................................. 15

4.5.1. Comm1 / Comm1 .............................................................................................................. 15

4.5.2. Comm2 / Comm2 .............................................................................................................. 16

4.6. Çıkış Ayarları / Output Setup.......................................................................................................... 17

4.6.1. Röle Çıkışları / Relay Outputs .............................................................................................. 17

4.6.2. Analog Cıkış / Analog Out .................................................................................................. 17

4.6.3. PID Ayarlar / PID Settings.................................................................................................. 18

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 4

4.7. Analog Giriş / Analogue Input........................................................................................................ 18

4.7.1. Analog Giriş / Analogue Input ............................................................................................ 18

4.8. Servis / Service............................................................................................................................. 19

4.8.1. Yük Hücre Test / Loadcell Test............................................................................................ 19

4.8.2. Enkoder Test / Encoder Test ............................................................................................... 19

4.8.3. Çıkış Test / Outputs Test ................................................................................................... 19

4.8.4. Haberleşme Test / Comm Test ............................................................................................ 19

4.8.5. Fabrika Ayar / Factory Settings............................................................................................ 19

4.8.6. Ver. Güncelle / Version Update............................................................................................ 19

5. Periyodik Bakım / Periodic Maintenance................................................................................................ 20

5.1. Periyodik Mekanik Kontrol / Periodic Mechanic Check ...................................................................... 20

5.2. Periyodik Kalibrasyon / Periyodik Calibration ................................................................................... 20

5.2.1. Sıfır Kalibrasyonu / Zero Calibration..................................................................................... 20

5.2.2. Yük Kalibrasyonu / Load Calibration..................................................................................... 21

5.2.3. Katsayı Hesaplanması & Girilmesi / Coefficient Calculation & Entry ........................................... 21

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 5

1. Giriş / Introduction

Bant Kantarları, konveyör sistemleri üzerinde

taşınan dökme malzemenin tartılması için

tasarlanmıştır. Madencilik, Yapı Malzemeleri ve

Kimyasalları, Gıda, Enerji sektörleri başta olmak üzere

toz, granül, tanecik ve parçalı yapıdaki dökme

malzemenin anlık akış miktarı ve toplam taşınan

miktarının tartılması, kayıt edilmesi, kontrol altına

alınması amacıyla kullanılırlar.

Belt scales are designed for weighing of bulk

materials transported on conveyor systems. Used for

weighing, recording and controlling the amount of

instantaneous flow and total amount of bulk material in

powder, granule, particle and part structure, especially

in Mining, Building Materials and Chemicals, Food and

Energy sectors.

1.1. Özellikler / Specifications

3 Farklı Toplam İzleyebilme (Toplam1, 2, 3)

+/- % 0.25 doğruluk (% 20 - 100 debi aralığında)

1kHz e kadar encoder uyumlu

Hız [m/s], Debi [t/h], Yayılı Yük [kg/m] izleyebilme

Saniyede 3840 adet veri ölçümleyebilme

Modbus RTU/ASCII veya ModbusTCP-PROFINET

opsiyonları

Yığın Kontrol ile belirli miktarda ürün yükleyebilme

Ayarlanabilir periyodik darbe çıkışı

0-10V /4-20mA Analoq Çıkış

Harici Gösterge Çıkışı

PID Kontrol Çıkışı (Sadece Besleyici Bant kantarlarında)

3 ayrı izlenebilir, sıfırlanabilir 10 dijit toplam

göstergesi

+/- % 0.5 doğruluk (% 20-100 debi aralığında)

Geniş enkoder bağlanabilirlik aralığı

İzlenebilir hız, debi, yayılı yük göstergesi

3 different Totalisers (Total1, Total2 and Total3)

+/- % 0.25 accuracy (20% to 100% flowrate)

1kHz e kadar encoder uyumlu

Up to 1kHz encoder output compatible

Speed[m/s], Flowrate[t/h], Spreading Load [kg/m]

monitoring

3840 measurements per second

Modbus RTU/ASCII or ModbusTCP-PROFINET options

Batching with specified quantities of material

Adjustable periodic pulse output

0-10V /4-20mA Analoque Output

Remote Display Output

PID Control Output (WF Only)

3 Totalisors with 10 digit, separately viewable,

resettable

+/- % 0.5 accuracy (Between % 20-100 flowrate)

Wide encoder connectivity selection on encoder input

Monitoring speed, flowrate, spread load values

1.2. Teknik Özellikler / Technical Specifications

Ekran

Screen

1.8" 160x128pixel grafik renkli LCD

1.8" 160x128pixel graphic color LCD

Enkoder Giriş

Encoder Input

0.3 Hz - 1kHz sinyal aralığı

Yük Hücresi Giriş

Loadcell Input

350 Ohm (Maksimum 10 Yük Hücresi)

350 Ohm (Maximum 10 Loadcells)

İç Çözünürlük

Internal Resolution

24bit

24bits

Ölçüm Hızı

Measurement Speed

3840 örnek/saniye

3840 samples/second

Yük Hücresi Besleme

Loadcell Excitation

5Vdc

Girişler / Çıkışlar

Inputs / Outputs

8adet optik izole Dijital Giriş, 8adet 24V/1A maks. Dijital Çıkış

8pcs optically isolated Digital Inputs, 8pcs 24V/1A max. Digital Outputs

Opsiyonlar

Options

Opsiyonel 2adet 0-10V Analog Giriş

Optionally 2pcs 0-10V Analogue Inputs

Opsiyonel 2adet 0-10V yada 4/20mA Analog Çıkış

Optionally 2pcs 0-10V or 4/20mA Analogue Output

Haberleşme

Communication

1xRS232, 1xRS485 ve 1xRS232 sadece Tx çıkış (Standart Modbus RTU/ASCII)

1xRS232, 1xRS485 and 1xRS232 Tx only (Standard Modbus RTU/ASCII)

Çalışma Sıcaklığı

Working Temperature

-20/70°C

Besleme

Supply

24Vdc +/- % 20

Kutu

Case

Ray montaj 104x100mm metal kutu

Din-Rail mount 104x100mm metal case

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 6

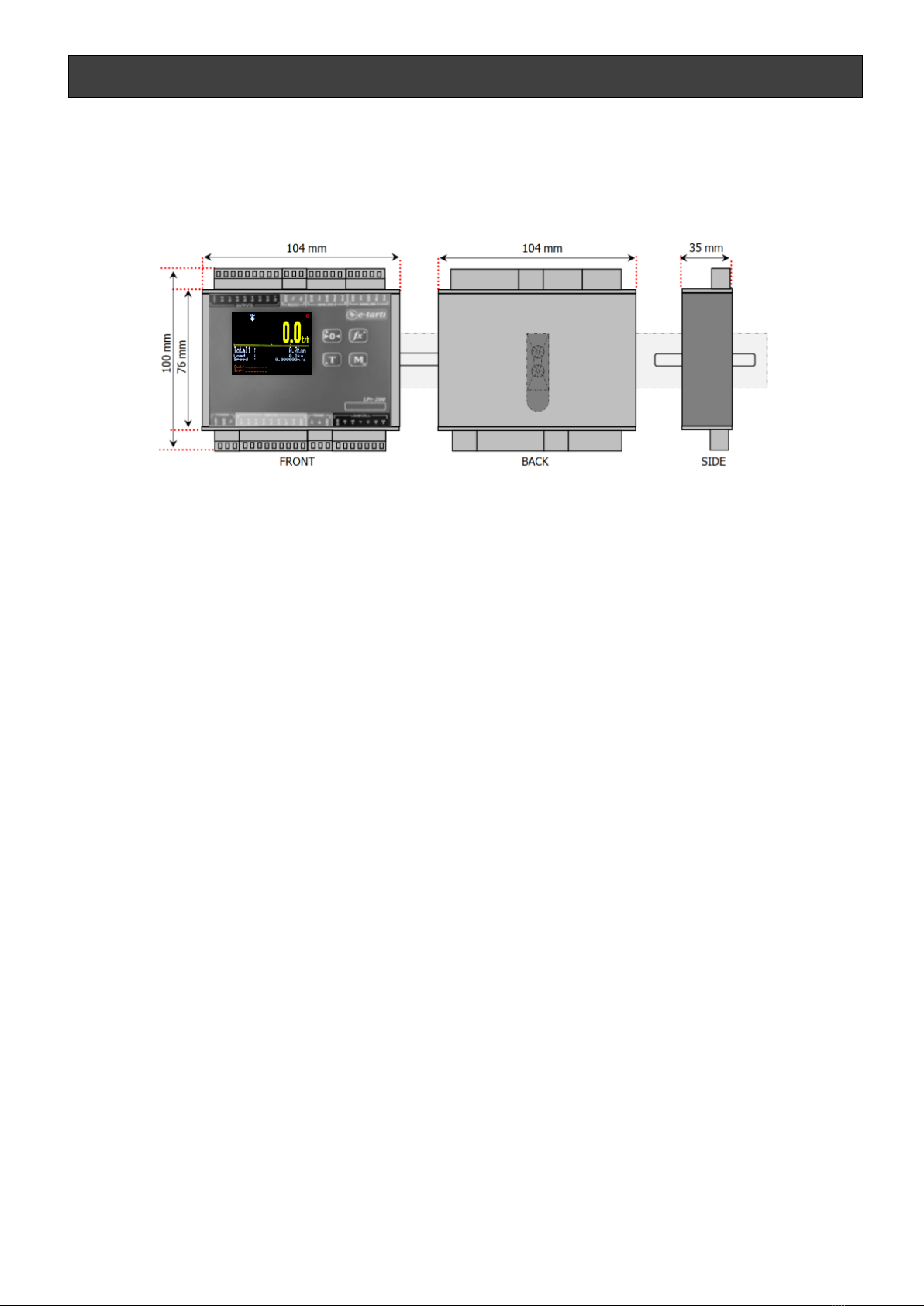

2. Boyutlar / Dimensions

100 x 104 x 35 mm Ray Tipi Kutu Din-Rail Case

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 7

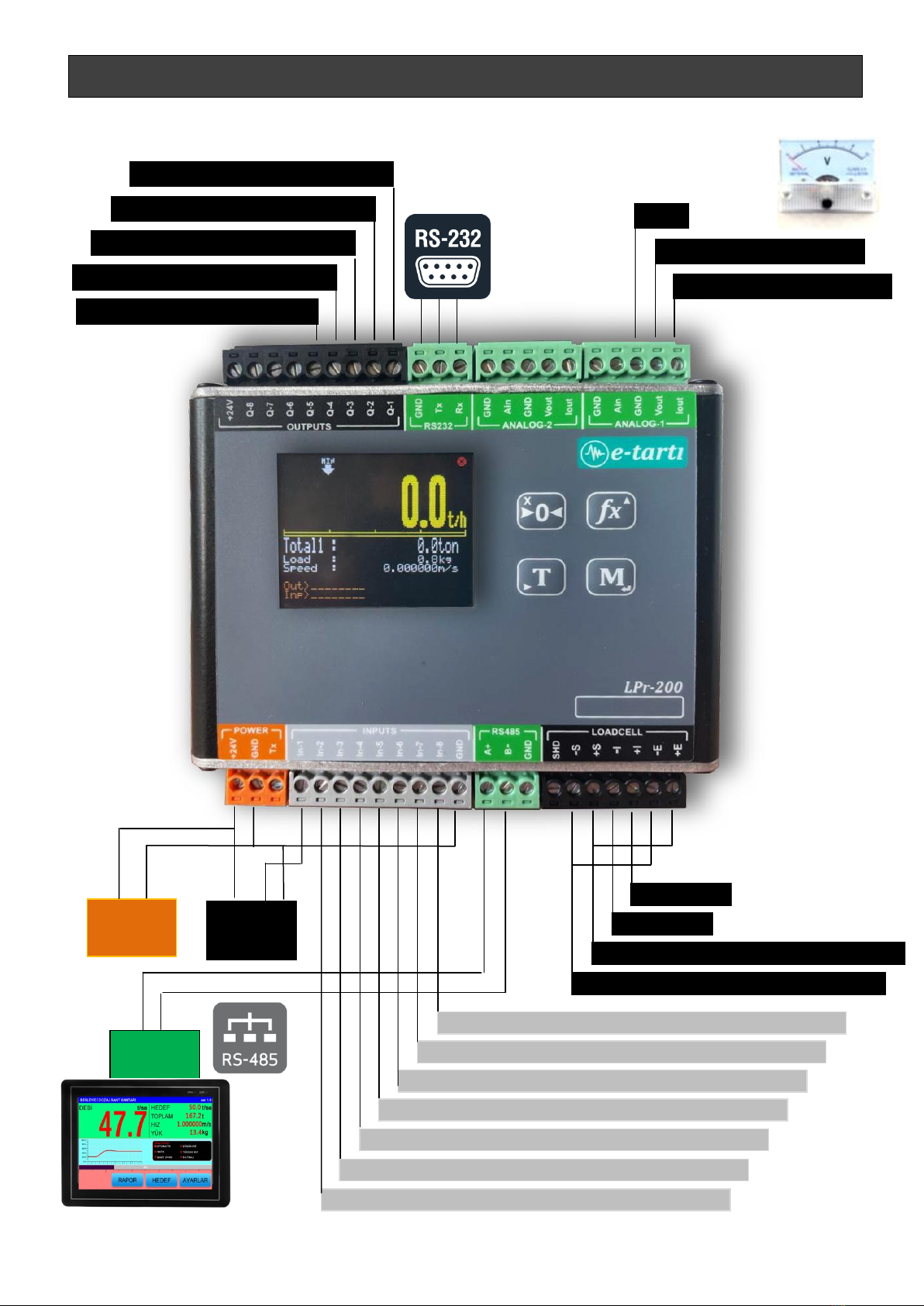

3. Cihaz Bağlantıları / Device Connections

A B

HMI

Yığın Kontrol START / BATCH Control START

Sayaç Çıkışı / Counter Output

Yığın Kontrol STOP / BATCH Control STOP

+24 GND

Besleme

Power

+24 Out GND

Enkoder

Encoder

Toplam Bekletme Girişi / Do not Totalize Input

Besleyici Bant Otomatik Mode / WeightFeeder RUN

WF Ön Patinaj Sensör / WF Front Skid Sensor

WF Arka Patinaj Sensör / WF Back Skid Sensor

WF Bant Kaydı Sensör / WF Belt SHIFT Sensor

Yığın Çıkışı / Batching Output

WF Aktif Çıkışı / WF Run Output

WF Hata Çıkışı / WF Error Output

WF Uyarı Çıkışı / WF Warn Out

-Sinyal

+Sinyal

-Besleme -E ile -S kısa devre edilir.

+Besleme +E ile +S kısa devre edilir.

0-10V Çıkış/ 0-10V Out

4-20mA Çıkış/ 0-10mA Out

GND

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 8

3.1. Yük Hücresi / Loadcell Connection

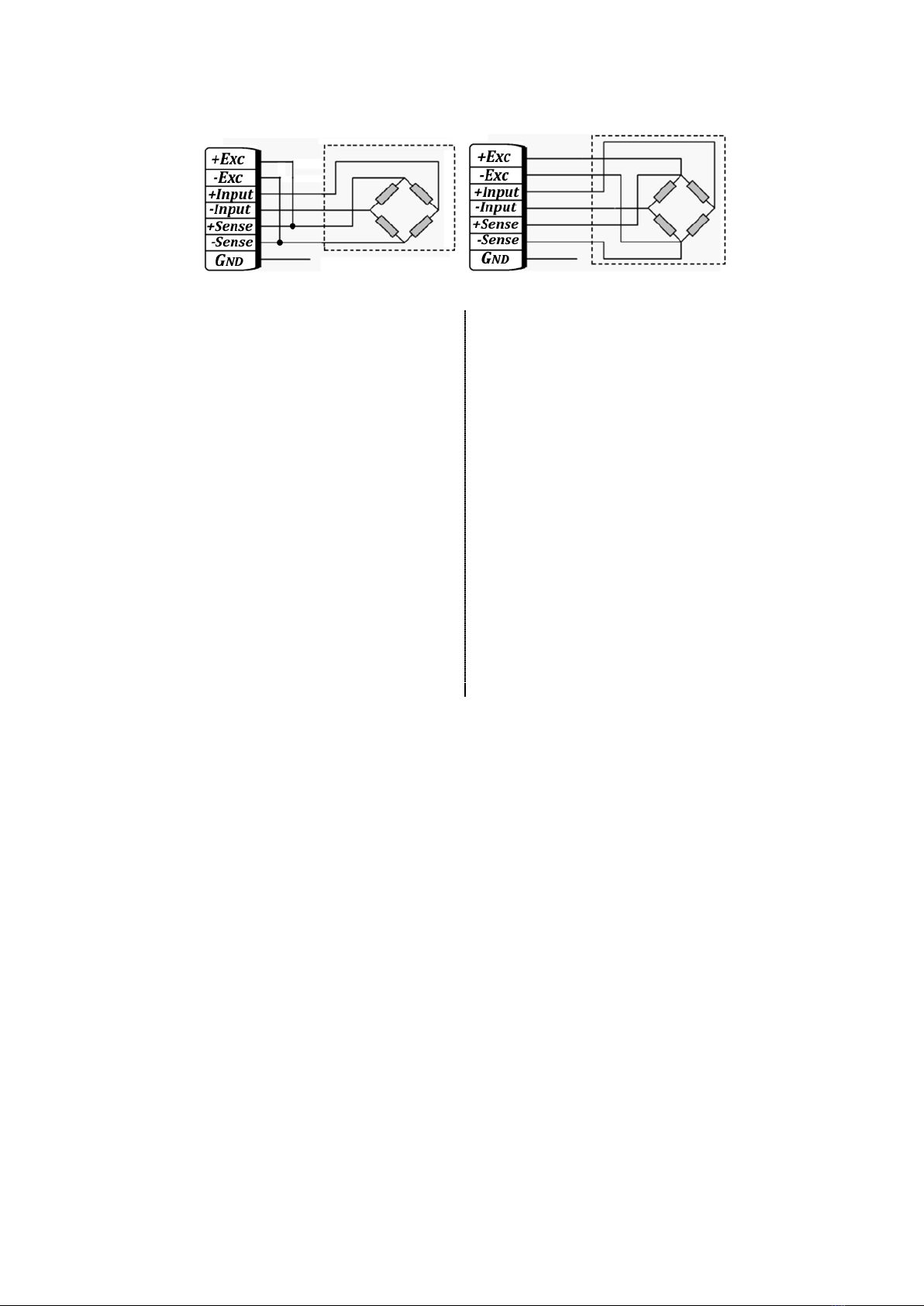

4-Telli Bağlantı / 4Wire Connection 6-Telli bağlantı / 6-Wire Connection

Not: J-Box kullanıldığı ya da uzak mesafe bağlantılarda 6-telli bağlantı tercih edilir.

Bağlantı Renkleri - (ZEMIC Yük Hücreleri)

Kırmızı --> +EXC (4 uçlu ise +Sense ile kısa devre edilir)

Siyah --> -EXC (4 uçlu ise -Sense ile kısa devre edilir)

Yeşil --> +INPUT

Beyaz --> -INPUT

Bağlantı Renkleri - (Diğer Yük Hücreleri)

Yeşil --> +EXC (4 uçlu ise +Sense ile kısa devre edilir)

Siyah --> -EXC (4 uçlu ise -Sense ile kısa devre edilir)

Beyaz --> + INPUT

Kırmızı --> - INPUT

YÜK HÜCRESI KONTROLÜ

mV/V Test menüsüne girilerek mevcuttaki yük durumu kontrol edilebilir. mV/V

birimli olarak gösterilecektir.

Yük hücreleri genellikle 2.000mV/V çıkış değerine sahip olduklarından ve

güvenlik olarak %25 yük bırakılır ise (2.0mV/V x %25 = 0.5mV/V) bandın yüklü

halindeki gösterge 1.500mV/V değerini aşmaması beklenir. Aşırı yüklenmeler ya

da bandın çalışması esnasında gerçek yük geçişi dolayısıyla ya da bakım

esnasında bu %25lik dilim aşılabilir ve yük hücresi zarar görebilir.

Ayrıca bandın yüklü ve yüksüz durumunda mV/V değeri olarak oransal olarak

belirli bir artış gözlemlenmelidir. Aksi durumda bandın aşırı gergin yada mekanik

olarak temas edip etmediği kontrol edilmelidir.

Note:When J-Box is used or long distance connections, 6-wire connection is

preferred.

ConnectionColors- (ZEMIC Loadcells)

Red --> +EXC (Short with +Sense for 4-wire Loadcell)

Black --> -EXC (Short with -Sense for 4-wire Loadcell)

Green --> +INPUT

White --> - INPUT

ConnectionColors- (Other Loadcells)

Green --> +EXC (Short with +Sense for 4-wire Loadcell)

Black --> -EXC (Short with -Sense for 4-wire Loadcell)

White --> + INPUT

Red --> - INPUT

CHECKING LOADCELL

By using mV/V Test menu, the current load status can be checked. Shown as

mV/V unit.

Since load cells generally have an output value of 2.000mV/V and if 25% load is

left as safety (2.0mV/V x 25% = 0.5mV/V), it is expected that the indicator in the

loaded state of the band will not exceed 1.500mV/V. This 25% slice may be

exceeded and the load cell may be damaged due to overloads or real load transfer

during the operation of the belt or during maintenance.

In addition, a proportional increase in mV/V value should be observed in the

loaded and unloaded condition of the band. Otherwise, it should be checked

whether the band is over-tensioned or mechanically contacted.

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 9

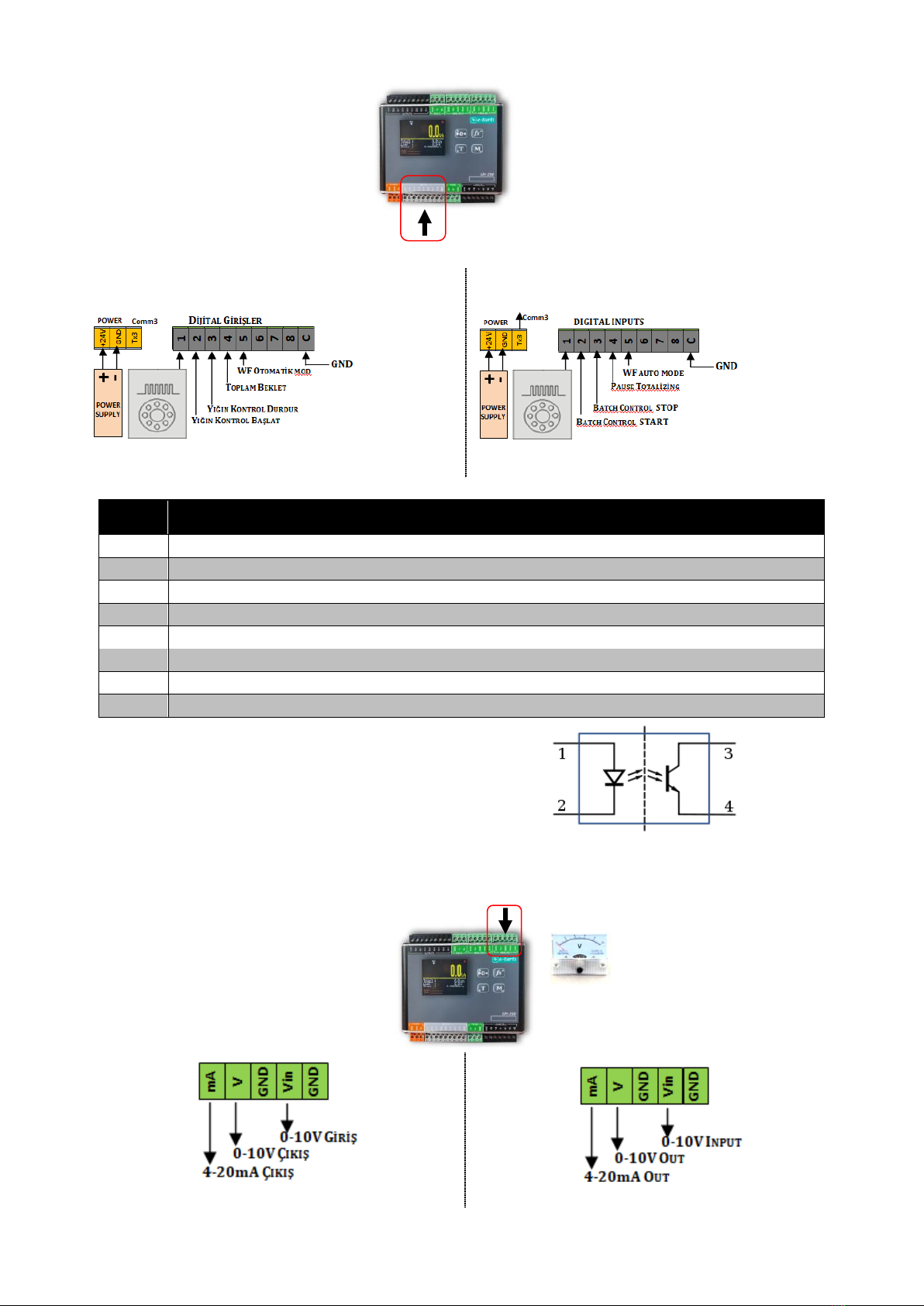

3.2. Dijital Girişler / Digital Inputs

Cihaz girişleri aşağıdaki tabloada verilmiştir.

Device inputs are given in the table below

Tanım Description

Enkoder Girişi Encoder Input

Yığın Kontrol Başlat Batching START

Yığın Kontrol Durdur Batching STOP

Toplam Engelleme Do not TOTALIZE weighings

Besleyici Çalıştırma WF RUN (0:Manual Operation, 1:Automatic Control

Ön Rulo Patinaj izleme WF Front Roller Sensor for Skidding

Arka Rulo Patinaj İzleme WF Back Roller Sensor for Skidding

Bant Kaydı İzleme WF Belt Shift Input (Touching the Sides)

3.3. Analog Giriş/Çıkış / Analogue Inputs/Outputs

Girişler Optik İzole 5-24Vdc

Inputs Optically Isolated 5-24Vdc

LPR-200 Kullanım Kılavuzu / LPR-200 User Manual v1.0.33 10

3.4. Dijital Çıkışlar / Device Outputs

Cihaz çıkışları aşağıdaki tabloda verilmiştir.

Device outputs are given in the table below

Tanım Description

Mekanik Sayaş Çıkışı (500ms) Totalizing for Mechanical Counter Output (500ms ON)

Yığın Kontrol Çıkışı yada Hata Çıkışı Bath Output or Error Statement

Yığın Çıkışı Batching Output

Yığın başlatıldığında çeker Energizes after a Start of Batch Input

Hata Çıkışı Error Statement

Yığın Kontrol değeri 0 (sıfır) seçilir ise “hata-yok” çıkışı olarak kullanılır.

When BatchSet Value = 0, this output used for “No Error” state.

Q2 = 0 ADC hatası, ADC Module Hatası, kapasite aşıldı)

(ADC overflow, ADC module error, Capacity over)

Q2 = 1 Hata Yok, Cihaz sağlıklı.

No error, device is OK

Besleyici bant çalışıyor (sadece besleyici bantta geçerlidir) Besleyici bant girişi aktif iken ve

Modbus StatusB hata yok iken aktiftir

WF is RUN state (Only WF)

(When WF RUN input is exists and no Error flag on Modbus StatusB)

Besleyici Hata Durumu

(Modbus StatusB hata bitleri aktif olduğunda çeker)

WF is in Error Condition

(Error flags is 1 from the Modbus StatusB)

Besleyici Uyarı durumlarıdır (Patinaj, bant kayması, Analog çıkış aralık dışında ise)

Indicates WF is in Warning Condition (Skid, Shift, Analog out under min or max)

Kullanım dışı Not Used

Çıkışlar FET tipi

Maksimum 24Vdc/1A

Relay Outputs

24V/1A maximum

24V 1 2 3 4 5 6 7 8

Indice

Altri manuali e-tarti Scala

e-tarti

e-tarti L60 Manuale utente

Manuali Scala popolari di altre marche

AWS

AWS ZEO-50 Manuale utente

Gima

Gima Glass Body Fat Analyzer Manuale elenco delle parti

Seca

Seca 374 Manuale utente

TEC

TEC TEC SL59 SERIES Manuale utente

Axis

Axis B/E Series Manuale utente

Alecto

Alecto ACW-40 Manuale utente

Rice Lake

Rice Lake MSI-4260 IS Manuale utente

IKA

IKA RCT basic safety control Manuale utente

ADE

ADE M20011 Manuale utente

Duronic

Duronic KS3000 Manuale utente

Digi

Digi SM-720 Manuale utente

Cardinal

Cardinal CS Series Manuale utente

Korona

Korona Kastella Manuale utente

A&D

A&D FC-50Ki Manuale utente

BDA

BDA CAMARGUE Manuale utente

Tanita

Tanita HD-357 Manuale utente

Leifheit

Leifheit 03173 Manuale utente

Lumme

Lumme LU-1340 Manuale utente

e-tarti LPR-200 Manuale utente

Manuali Scala popolari di altre marche
