Eaton FAZ-B1-2 Manuale utente

MA-eaton-FAZ.qxd/10.2012b / 150501455

90o

Assembly instructions

Montážní návod

Montageanweisung

Instructions de montage

Montážn návod

Montagevejledning

Instrucciones de montaje

Szerelési utasitás

Istruzioni di montaggio

Montasje anvisning

Montage instructie

Instruções de montagem

Instrukcja montazu

Montageanvisning

Asennusohjeet

Montaj talimati

Instructiuni de montaj

Danger

Nebezpe enstvo

Lebensgefahr

Danger de mort

Nebezpe

Fare

Peligro

Életveszély

Pericolo di morte

Fare

Levensgevaar

Perigo

Niebezpieczenstwo

Varning

Vaara

Hayati Tehlike

Pericol

Installation by electricians only

Montáž iba osobami s elektrotechnickou kvalifikáciou

Montage nur durch Elektrofachkräfte

Montage uniquement par un électricien

Montáž pouze osobami s elektrotechnickou kvalifikaci

M kun installeres af en aut. el-installatør

Debe ser instalado por un profesional eléctrico

Csak szakképzett személy szerelheti

Montaggio esclusivamente ad opera di personale specializzato

M monteres av autorisert installatør Gr.L

Montage alleen door elektromonteurs

Deve ser instalado por um profissional

Montaz tylko przez uprawnionych instalatorów

F r endast utföras av behörig elektriker

Asennus vain sähköasentajan toimesta

Sadece uzman kisiler monte edebilir

Instalare numai de catre electricieni

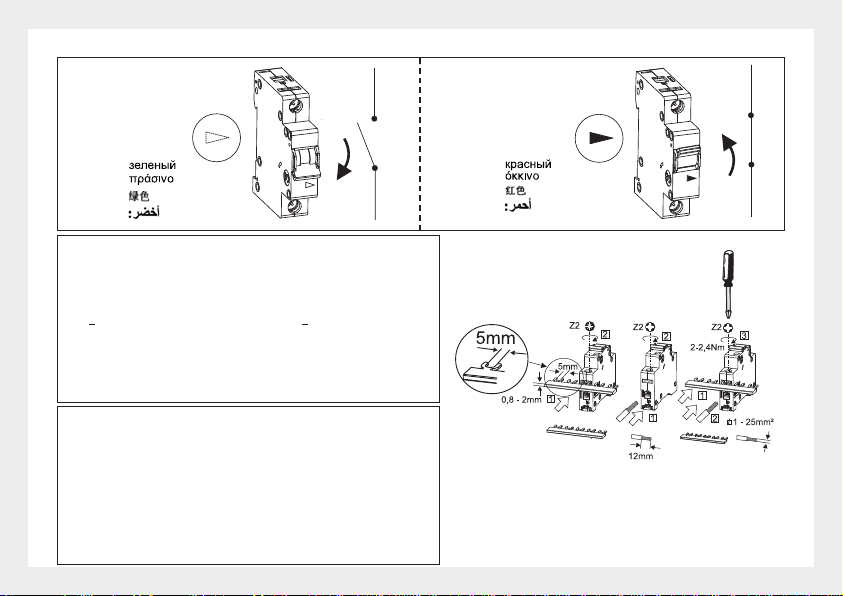

OFF

grün

green

vert

zelený

Grøn

Verde

zöld

verde

Grønn

groen

Verde

zielony

grön

Vihreä

yeşil

Verde

rot

red

rouge

červený

Rød

Rojo

vörös

rosso

Rød

rood

Vermelho

czerwony

röd

Punainen

kirmizi

Rosu ON

MCB RATINGS:

Standard Curve Poles Amperage Voltage kAIC

UL1077* B, C 1,1+N,2,3,3+N,4 0.5 - 35 277/480 10

B, C 1,1+N,2,3,3+N,4 40 - 63 277/480 5

D 1,1+N,2,3,3+N,4 0.5 - 40 277/480 5

IEC60947-2** B, C 1,1+N,2,3,3+N,4 0.5 - 35 230/400 15

B, C 1,1+N,2,3,3+N,4 40 - 63 230/400 15

D 1,1+N,2,3,3+N,4 0.5 - 40 230/400 15

IEC60898 B, C 1,1+N,2,3,3+N,4 0.5 - 35 230/400 and 240/415 10

B, C 1,1+N,2,3,3+N,4 40 - 63 230/400 and 240/415 10

D 1,1+N,2,3,3+N,4 0.5 - 40 230/400 and 240/415 10

* = 1 pole and 1+N are 277Vac rated

** = 1 pole and 1+N are 230Vac rated

Extension for MCB’s:

Supplementary Protector USA/Canada Cu 75°C, Nm 2.4

Technical Data UL 1077 min. AWG 18, max. AWG 4

Curve B/C:

1pole <40A (series-fuse 100A): multipole <40A (series-fuse 100A):

10 kA - 277 V ~ 60 Hz 10 kA - 277/480 V ~ 60 Hz

1pole >40A (series-fuse 100A): multipole >40A (series-fuse 100A):

5 kA - 277 V ~ 60 Hz 5 kA - 277/480 V ~ 60 Hz

Curve D:

1pole (series-fuse 100A): multipole (series-fuse 100A):

5 kA - 277 V ~ 60 Hz 5 kA - 277/480 V ~ 60 Hz

Tripping Current: 1pole TC1 at 40°C (125 - 135% of rated current)

multipole TC2 at 30°C (>135% of rated current)
