Echo Power Pruner 99946400010 Manuale utente

Power PrunerTM

Operator's Manual

MODEL 99946400010

3-Foot Extension

WARNING

Users of this equipment risk injury to themselves and others if the unit is used im-

properly and/or safety precautions are not followed. ECHO provides an operator’s

manual and a safety manual. Both must be read and understood for proper and

safe operation. Failure to do so could result in serious injury.

89865022163

08/15

X7502300703

WARNING

The Power PrunerTM is designed to accept only one extension. Use of more than one extension can

result in balance and control problems leading to possible personal injury to operator and bystand-

ers and/or unit damage. Use this extension with ECHO Power PrunerTM models ONLY.

ECHO®LUBETM 8 oz. (N/P 91014)

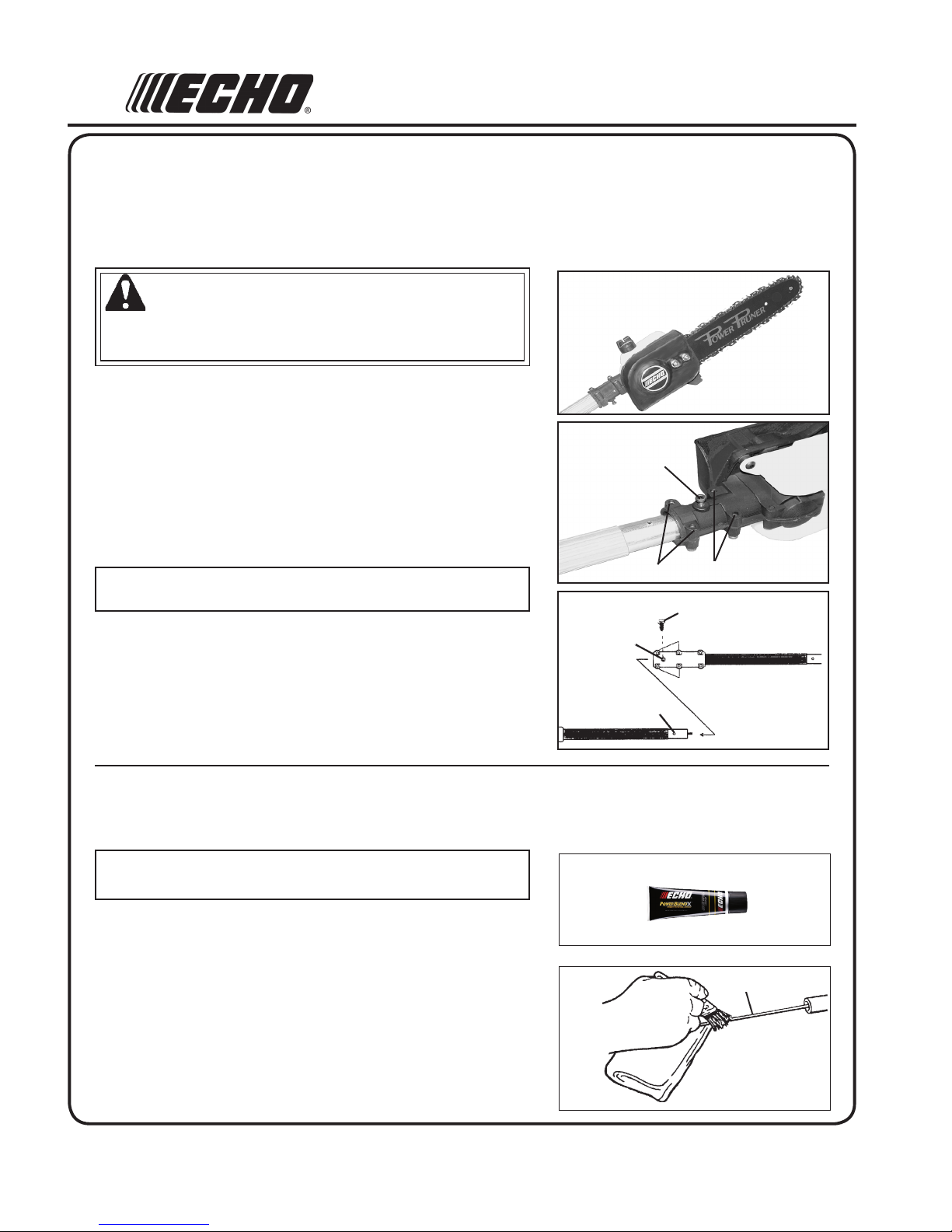

Assembly/mAintenAnce

3-foot eXtension instAllAtion

Parts Required: 3-foot Extension P/N 99946400010

WARNING

Saw Chain is sharp! Always wear gloves when handling cutting at-

tachment, otherwise serious personal injury may result.

1. Remove the locating screw (B) on the cutting attachment and

loosen the (4) four clamping bolts (A). Remove the cutting attach-

ment from the Power PrunerTM drive shaft housing.

2. Remove 5x10mm screw (F) from extension clamp. Loosen the 4

bolts (D) on the extension clamp and slide the extension onto the

shaft housing until the hole (E) in the extension clamp lines up with

the hole (C) in the shaft housing. Insert the 5x10mm self-tapping

screw (F) into hole (C) and tighten to snug.

CAUTION: Do not over tighten 5x10mm screw or damage to

threads my occur.

3. Tighten 4 bolts (D) on the extension clamp.

Refer to your Power PrunerTM Operator's Manual for cutting attachment

installation instructions.

lubricAtion

Drive Shaft Assembly

Level 1.

NOTE

Drive shaft should be greased every 50 hours of operation.

Parts required: ECHO®LUBETM or lithium based grease.

1. Remove cutting attachment.

2. Pull drive shaft (A) from housing, wipe clean and re-coat with a

thin coating [1/2 oz. (15 ml)] of grease.

3. Slideexibleshaftbackintothedrivehousing.Donotgetdirton

theexshaft.

4. Install the cutting attachment.

3-foot ExtEnsion

opErator Manual

Podadora

Manual del Operador

MODELO 99946400010

Extensión de 3 Pies

89865022163

08/15

X7502300703

ADVERTENCIA

La podadora esta designada para aceptar solamente una extensión. El uso de más de una exten-

sión pueden resultar en balance y problemas de control que llevan a posibles lesiones hacia el

operador y personas cercanas a el área y/o daño a la unidad. Use esta extensión solamente con los

modelos de la podadora de ECHO solamente.

ADVERTENCIA

Los usuarios de este equipo corren el riesgo de lesionarse si se usa indebidamente la

unidad o no se siguen las precauciones de seguridad. ECHO suministra un manual del

operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo

una operación segura y apropiada. De no hacer esto se pueden producir lesiones graves.

montAje/mAntenimiento

instAlAción de lA eXtensión de 3pies

Piezas requeridas: Extensión de 914 mm (3 pies)

N/P 99946400010

ADVERTENCIA

Lacadenadesierraeslosa!Siempreutiliceguantescuandoeste

manejando el ensamblaje, en caso contrario serias lesiones person-

ales podrían resultar.

1. Quiteeltornillodereferencia(B),yaojandolos(4)pernos(A).

Quite el accessorio del corte de la eje del impulsión de Power

Pruner TM.

2. Quiteel5x10mmtornillo(F)enlaextensión.Aojelos4pernos

(D) en la extensión de prensa y deslice la extensión sobre el tubo

del eje hasta que el agujero (E) en la extensión de prensa se alinee

con el agujero (C) en el tubo del eje. Inserte el 5x10mm tornillo

(F) dentro del agujero (C) y apretelo hasta que ancle.

PRECAUCÍON: No apriete el tornillo de 5x10mm demasiado o

el daño del hilo de rosca puede ocurrir.

3. Apriete los 4 pernos (D) en la extensión.

ReèraseasumanualdePowerPrunerTM para instrucciones sobre

instalacion de los accesorios de cortar.

ExtEnsión dE 3 piEs

Manual dEl opErador

lubricAción

Conjunto del eje de impulsión

Nivel 1

NOTA

El eje de impulsión debe engrasarse cada 50 horas de operación.

Piezas necesarias: LUBRICANTE® DE ECHOTM o grasa a

base de litio

1. Quite el accessorio del cotre

2. Saque el eje de impulsión (A) de la caja, limpie y vuelva a recubrir

conunacapanadegrasa[15ml(1/2onza)].

3. Vuelvaadeslizarelejeexibleenlacajadeimpulsiónteniendo

cuidadodequenoentresuciedadenelejeexible.

4. Instale el accessorio del cotre.

89865022163

08/15

X7502300703

Élagueuse Power PrunerTM

Manuel d’utilisation

MODELE 99946400010

En plade de la rallonge de 91cm (3 pi)

ADVERTENCIA

L’élagueuse motorisée est conçue pour n’utiliser qu’une rallonge. L’usage de plus d’une ral-

longepeutcauserdesproblèmesd’équilibreetdecontrôlepouvantrésulterendesblessurepour

l’opérateur et les personnes se trouvant à proximité et/ou des dommages à l’outil. Cette rallonge

ne doit être utilisée qu’avec les élagueuses motorisées ECHO.

AVERTISSEMENT

Les utilisateurs de cet équipement risquent des blessures si l’appareil n’est pas utilisé

correctement ou si les précautions de sécurité ne sont pas prises. ECHO fournit un

manuel d’utilisation et un manuel de sécurité. Pour une utilisation correcte et sûre, il

faut les lire et les comprendre. Le non respect de cet avertissement peut entraîner de

graves blessures.

1. Retirer l’accessoire de coupe du tube d’arbre. Pour ce faire, enlever

la vis (B), desserrer les (4) boulons (A) maintenant l’accessoire de

coupe sur le tube d’arbre et retirer l’accessoire.

2. Retirer la 5x10mm vis (F) de la bride d'extension. Desserrer les

(4) boulons (D) de la bride d’extension et glisser l’extension sur le

tube d’arbre de façon à ce que le trou (E) de la bride soit aligné sur

le trou (C) du tube d’arbre. Insérer la 5x10 mm vis autotaraudeuse

(F) dans le trou (C) et la serrer.

ATTENTION: Ne pas trop serrer la vis de 5x10mm, sinon le

letagepourraitêtreendommagé.

3. Serrer les 4 boulons (D) de la bride d'extension.

ADVERTENCIA

La chaîne est tranchante ! Toujours porter de gants lors de la

manipulation de l’accessoire de coupe pour éviter des risques de

blessures graves.

montAge/entretien

en plAde de lA rAllonge de 91cm (3 pi)

Pièces nécessaires: Rallonge de 91 cm (3 pi)

Consulter votre manuel d’utilisation Power PrunerTM pour de plus

amples renseignements concernant l’installation d’accessoire de coupe

lubrificAtion

Arbre moteur

Niveau 1.N

REMARQUE

L’arbre moteur doit être graissé toutes les 50 heures de fonction-

nement.

Pièces nécessaires : ECHO®LUBETM) ou graisse au lithium

1. Retirer l’accessoire de couper.

2. Sortir l’arbre moteur (A) du réceptacle, l’essuyer et l’enduire d’une

mince couche (15 ml/1/2 oz) de graisse pour hautes températures.

3. Remettrel’arbreexibleenplacedanslelogementenveillantàle

protégerdelapoussière.

4. Installer l’accessoire de couper.

rallongE dE 91cM (3 pi)

ManuEl d’utilisation

notes

notAs

remArques

ECHO CONSUMER PRODUCT SUPPORT:

If you require assistance or have questions concerning the application, operation or maintenance of this prod-

uct you may call the ECHO Consumer Product Support Department at 1-800-673-1558 from 8:30 am to 4:30

pm(CentralStandardTime)MondaythroughFriday.Beforecalling,pleaseknowthemodelandserialnumber

of your unit to help your Consumer Product Support Representative.

ASISTENCIA AL CLIENTE DE ECHO:

Si usted requiere asistencia o tiene preguntas concernientes a la aplicación, operación, o mantenimiento de

este producto llame al departamento de asistencia al cliente de ECHO al 1-800-673-1558 de 8:30 am. a 4:30

pm. (Hora del Centro) de Lunes a Viernes Antes de llamar por favor saber el modelo y numero de serie de su

unidad para ayudar a su representante de asistencia al cliente.

SERVICE APRÈS-VENTE ECHO:

Pour toute assistance ou question concernant l’application, l’utilisation ou l’entretien de ce produit, appeler le

serviceaprès-venteECHOau1-800-673-1558,de830à1630heures(heurenormaleducentre),dulundiau

vendredi.Avantd’appeler,veilleràdisposerdesnumérosdemodèleetdesériedel’unitéand’aidervotre

représentantduserviceaprès-vente.

ECHO, INCORPORATED

400 OAKWOOD ROAD

LAKE ZURICH, IL 60047 U.S.A

www.echo-usa.com
