Ecoflam Blu 350.1 Manuale utente

RAMPE GAS

GAS TRAIN

RAMPE GAZ

RAMPA DE GAS

LBR10

21.04.2009

Kromschröder VCS

pag.2

LBR10 KROMSCHRÖDER VCS

Modelli Rampa gas Stabilizzatore & Filtro Pressione Controllo di tenuta

Models Gas train Gas governor & Filter Pressure Leakage control

Modeles Rampe gaz Régulateur de pression Pression Dispositif contrôle étanchéité

Modelos Rampa de gas Regulador de presión Presión Control de estanqueidad

LPG Gas

min min max EN676

Blu 350.1 VCS 240 R/LW FSDC / FSDR 1”1/2” - 17 200 / 500 -

VCS 125 R/LW FSDC / FSDR 1” 30 55 200 / 500 -

Blu 400.1 VCS 240 R/LW FSDC / FSDR 1”1/2” - 20 200 / 500 -

VCS 125 R/LW FSDC / FSDR 1” 35 65 200 / 500 -

Blu 500.1 VCS 240 R/LW FSDC / FSDR 1”1/2” - 17 200 / 500 -

Multicalor 45 VCS 240 R/LW FSDC / FSDR 1” - 65 200 / 500

VCS 125 R/LW FSDC / FSDR 1” 35 90 200 / 500 -

Blu 700.1 VCS 350 R/LW FSDC / FSDR 2” - 15 200 / 500 -

Multicalor 70 VCS 240 R/LW FSDC / FSDR 1”1/2” 15 30 200 / 500 -

VCS 125 R/LW FSDC / FSDR 1”1/2” - 80 200 / 500

VCS 125 R/LW FSDC / FSDR 1” 65 - 200 / 500

Blu 1000.1 Low NOx VCS 350 R/LW FSDC / FSDR 2” - 30 200 / 500 -

VCS 240 R/LW FSDC / FSDR 2” - 45 200 / 500 -

VCS 240 R/LW FSDC / FSDR 1”1/2” - 60 200 / 500 -

VCS 125 R/LW FSDC / FSDR 1”1/2” - 170 500 -

Blu 1000.1 VCS 350 R/LW FSDC / FSDR 2” - 25 200 / 500 -

Multicalor 100 VCS 240 R/LW FSDC / FSDR 2” - 40 200 / 500 -

VCS 240 R/LW FSDC / FSDR 1”1/2” 24 55 200 / 500 -

VCS 125 R/LW FSDC / FSDR 1”1/2” - 165 500 -

VCS 125 R/LW FSDC / FSDR 1” 130 - 200 / 500 -

Blu 1200.1 Low NOx VCS 350 R/LW FSDC / FSDR 2” - 30 200 / 500 -

VCS 240 R/LW FSDC / FSDR 2” - 45 200 / 500 -

VCS 240 R/LW FSDC / FSDR 1”1/2” - 65 200 / 500 -

Blu 1200.1 VCS 350 R/LW FSDC / FSDR 2” - 35 200 / 500 -

Multicalor 140 VCS 240 R/LW FSDC / FSDR 2” - 50 200 / 500 -

VCS 240 R/LW FSDC / FSDR 1”1/2” 30 80 200 / 500 -

Blu 1500.1 Low NOx VCS 350 R/LW FSDC / FSDR 2” - 60 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 2” - 95 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 1”1/2” - 130 200 / 500 VPS

Blu 1500.1 VCS 240 R/LW FSDC / FSDR 1”1/2” 60 - 200 / 500 VPS

Blu 1700.1 VCS 350 R/LW FSDC / FSDR 2” 32 65 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 2” - 105 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 1”1/2” 63 150 200 / 500 VPS

Blu 2000.1 VCS 350 R/LW FSDC / FSDR 2” 40 90 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 2” - 155 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 1”1/2” 90 220 500 VPS

Blu 3000.1 VCS 350 R/LW FSDC / FSDR 2” 70 160 200 / 500 VPS

VCS 350 R/LW FSDC / FSDR 2” 70 160 200 / 500 VPS

VCS 240 R/LW FSDC / FSDR 2” 115 - 200 / 500 VPS

Blu 4000.1 VCS 350 R/LW FSDR2” 110 280 500 VPS

VCS 350 R/LW FSDR2” 110 280 500 VPS

1- TIPI DI GAS : Metano, GPL, Biogas (H2S max 0,1%).

TYPES OF GAS : Natural Gas, LPG, Biogas (H2S max 0,1%).

TYPES DE GAZ : Gaz Naturel, LPG, Biogas (H2S max 0,1%).

TIPOS DE GAS : Gas Natural, LPG, Biogas (H2S max 0,1%).

2- TENSIONE DI ALIMENTAZIONE ELETRICA : 230 V 50/60 Hz

VOLTAGE ELETRIC : 230 V 50/60 Hz

TENSION D'ALIMENTATION ELETRICA : 230 V 50/60 Hz

ALIMENTACIÓN ELÉTRICA Alimentación eléctrica : 230 V 50/60 Hz

3- GRADO DI PROTEZIONE : IP65

PROTECTION LEVEL : IP65

DEGRÉ DE PROTECTION : IP65

NIVEAU DE PROTECTION : IP65

CARATTERISTICHE VALVOLA / VALVE CHARACTERISTICS

CARACTÉRISTIQUES DU VANNE / CARACTERÍSTICAS DE LA VÁLVULA

sag.ttAØ

pag.3

LBR10 KROMSCHRÖDER VCS

DESCRIZIONE / DESCRIPTION

DESIGNATION / DESCRIPCION

12 3 47

1 - Tubazione gas

2 - Rubinetto di intercettazione

3 - Giunto antivibrante

4 - Filtro/stabilizzatore gas

5 - Pressostato gas

6 - Valvola gas di sicurezza

7 - Valvola gas di lavoro

8 - Dispositivo controllo fughe gas

1 - Main gas pipe

2 - Ball valve

3 - Antivibration coupling

4 - Gas governor

5 - Gas pressure switch

6 - Safety gas valve

7 - Working gas valve

8 - Leakage control

1 - Tuyauterie gaz de réseau

2 - Vanne d’arrêt

3 - Joint antivibration

4 - Régulateur de pression

5 - Pressostat gaz

6 - Vanne de sécurité

7 - Vanne de travail

8 - Dispositif contrôle

étanchéité

1 - Tubo de gas

2 - Valvula de corte

3 - Junta antivibrante

4 - Regulador de presion

5 - Presostato gas

6 - Válvula de seguridad

7 - Válvula de trabajo

8 - Equipo de control

estancación

Accessori a cura dell’installatore / To be supplied by the installer / L’installation doit être effectuée

conformément aux réglementations locales / Accesorios a suministrar por el instalador

RAMPA GAS / GAS TRAIN

RAMPE GAZ / RAMPA DE GAS P Q R Ø r

cod.

GRRG011 275 150 309 1”

GRRG012 335 167 327 1”1/2

GRRG013 372 180 335 2”

FILTRO STAB. / GAS GOVERNOR Ø Att.gas

REGULATEUR DE PRESSION Desc. Ø Gas con. A B

REGULADOR DE PRESIÓN Ø Gaz con.

cod. Ø Acome. Gas

S512/2 FSDC25 1” 105 >100

S513/2 FSDR25 1” 105 >100

S512/4 FSDC40 1”1/2 185 >100

S513/3 FSDR40 1”1/2 185 >100

S512/8 FSDC50 2” 260 >100

S505/2 FSDR50 2” 260 >100

Dimensioni (mm)

Dimensions (mm)

DIMENSIONI DI INGOMBRO / OVERALL DIMENSIONS

DIMENSIONS D'ENCOMBREMENT / DIMENSIONES TOTALES

pag.4

LBR10 KROMSCHRÖDER VCS

fig. 1

TUBO COLLEGAMENTO / CONNECTION PIPE

TUYAU DE CONNEXION / TUBO DE EMPALME

MODELLO / MODELS

MODELE / MODELSOS fig. Cod. T U

Blu 1700.1÷2000.1 1 BFT30017 85 400

Blu 3000.1÷6000.1 1 BFT30018 85 588

GIUNTO ANTIVIBRANTE

ANTI-VIBRATING JOINT

JOINT ANTIVIBRATION

JUNTA ANTIVIBRATORIA

Ø Att.Gas

Ø Gas connection Cod.

Ø Gaz connexion

Ø Acometida gas

1/2” S912

3/4” S913

1” S914

1”1/4 S915

1”1/2 S916

2” S917

VALVOLA A SFERA

BALL VALVE

VANNE D’ARRET

VALVULA DE CORTE

Ø Att.Gas

Ø Gas connection Cod.

Ø Gaz connexion

Ø Acometida gas

1/2” V1002

3/4” V1003

1” V1004

1”1/4 V1005

1”1/2 V1006

2” V1007

MOLLE PER FILTRI-STAB./ SPRING

/ MUELLE PARA FILTRO - ESTABILIZADOR

Filtro/Stab. Ø Att.Gas Cod. Colore

Gas governor Ø Gas connection Code Color

Regulateur Ø Gaz connexion

Regulador Ø Acometida gas Código

desc.

FSDR25 1” P401/7 Gialla / Yellow / Jaune / Amarillo

FSDR40 1”1/2 P404/6 Blu / Blue / Bleu / Azul

FSDR50 2” P407/1 Marrone / Brown / Brun / Marrón

pag.5

LBR10 KROMSCHRÖDER VCS

AMONTAGGIO RAMPA GAS

1- Fissare il Tubo collegamento rampa (a seconda del modello, vedi tabella a pag.4) con la relativa guarnizione alla val-

vola a farfalla del bruciatore con le apposite viti in dotazioni.

2- Fissare la Rampa gas alla flangia del Tubo collegamento rampa , facendo attenzione al corretto posizionamento

della guarnizione di tenuta (O-ring) e fissare con le viti in dotazione.

3- Collegare il circuito elettrico della rampa a quello del bruciatore tramite la spina wieland.

4- Applicare il Filtro/stabilizzatore a seconda delle esigenze dell’impianto (vedi tabella a pag.3).

5- Avviare l'apparecchio e controllare scrupolosamente la perfetta tenuta dei raccordi con acqua saponata.

BGAS TRAIN INSTALLATION

1- Fix the gas train connection pipe (see proper model on table, page 4) to burner throttle valve, put the gasket sup-

plied with the burner between the throttle valve and the connection pipe.

2- Fix the gas train to the connection pipe, pay attention to carefully position the O-ring gasket between connection

pipe and gas train flanges, use screws supplied with the train

3- Connect gas train electric line to burner one by means of wieland plug

4- Connect the filter-governor to the gas train according to appliance requirements (see table on page 3).

5- Start the burner and carefully check any gas leakage by means of dedicated special liquid.

DMONTAJE DE LA RAMPA DE GAS

1- Fijar el tubo de conexión de la rampa (según el modelo, ver tabla pag.4) con la correspondiente junta a la válvula

de mariposa del quemador con los tornillos de la dotación.

2- Fijar la rampa de gas al reborde del Tubo de conexión de la rampa , prestar atención al correcto posicionamiento de

la guarnición de estanqueidad (O-ring) y fijar con los tornillos de la dotación

3- Conexionar el circuito eléctrico del la rampa a aquel del quemador mediante la clavija wieland.

4- Aplicar el Filtro/estabilizador a la segunda de las exigencias de la instalación (ver tabla pag.3).

5- Encender el aparato y controlar cuidadosamente la perfecta estanqueidad del racord con agua jabonosa.

1- Fixer le Tube de raccordement rampe (selon le modèle, voir tableau page 4) muni du joint correspondant à la

vanne papillon du brûleur avec les vis fournies à cet effet.

2- Avec les vis fournies, fixer la Rampe gaz à la bride du Tube raccordement rampe en veillant à positionner correcte-

ment le joint torique d’étanchéité.

3- Brancher le circuit électrique de la rampe à celui du brûleur à l’aide de la prise wieland.

4- Appliquer le Filtre-stabilisateur en fonction des exigences de l’installation (voir tableau page 3).

5- Mettre en fonction l’appareil et contrôler scrupuleusement l’étanchéité des raccords avec de l’eau savonneuse.

CMONTAGE RAMPE GAZ

pag.6

LBR10 KROMSCHRÖDER VCS

Et = A + B + P + N

Ct = O+ R

Et = A + B + P + V + N

Ct = U + R

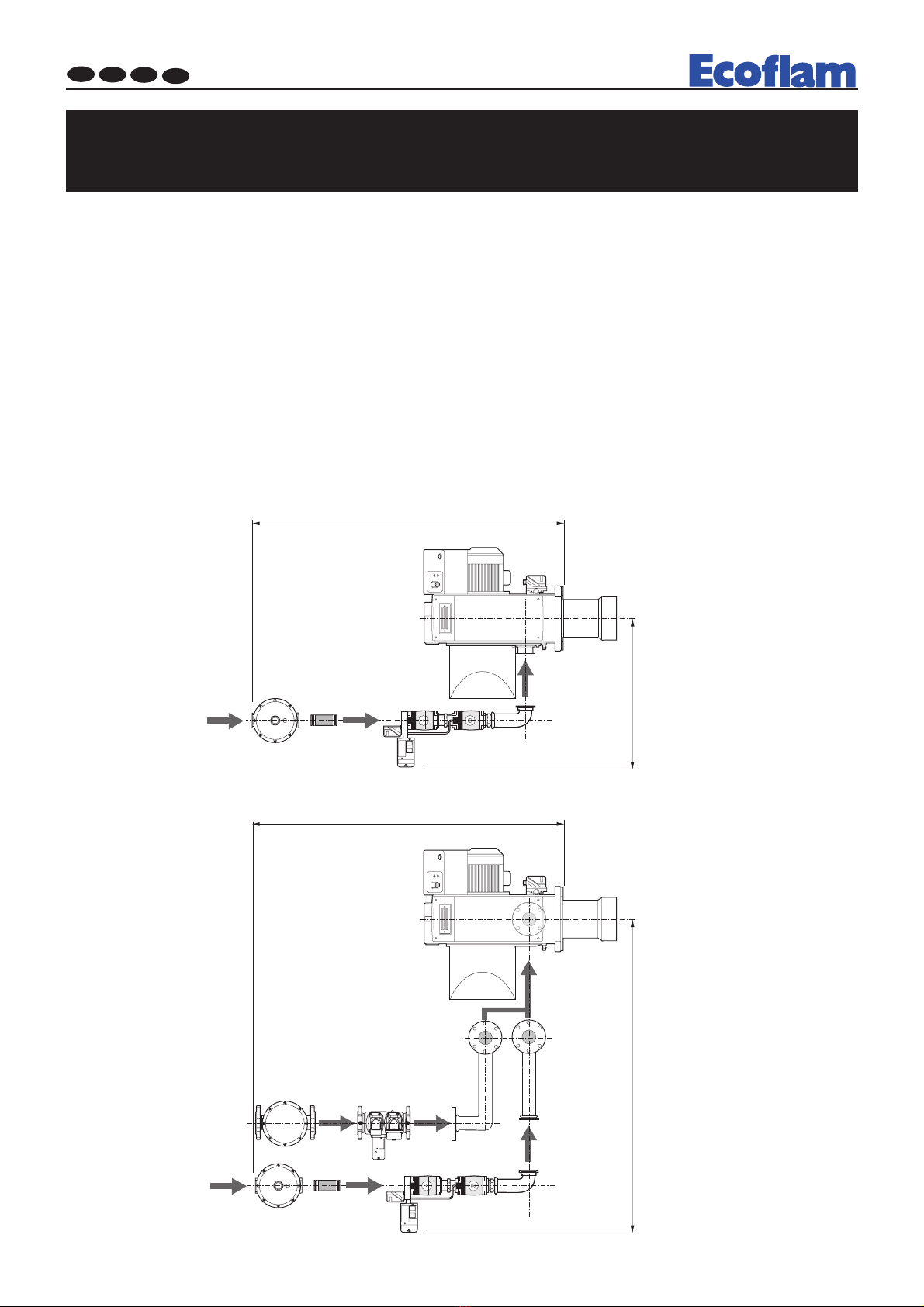

ESEMPIO DI CALCOLO DELLE DIMENSIONI TOTALI

EXAMPLE OF TOTAL DIMENSIONS CALCULATION

EXEMPLE DE CALCUL DES DIMENSIONS TOTALES

EJEMPLO DE CÁLCULO DE LAS DIMENSIONES TOTALES

A Nel calcolo dell’ingombro totale del Bruciatore con rampa, le dimensioni N e O sono dato inseriti nel manuale

del Bruciatore. La dimensione V è riferita al tubo di collegamento rampa/bruciatore flangiato. Il tubo di collegamento

tra filtro/stabilizzatore e rampa è un accessorio a cura dell’installatore fissato da Ecoflam >100 mm.

D En el cálculo del bloqueo total del quemador con rampa, las dimensiones N y O son datos insertados en el

manual del quemador. La dimensión V se refiere al tubo de conexión rampa/quemador embridado. El tubo de

conexión entre filtro/estabilizador y rampa es un accesorio a cuidar por el instalador fijado por Ecoflam > 100mm"

B While calculating total overall of the burner with gas train, N and O dimensions are data inserted on the burner

manual. V dimension is referred to flanged connection pipe of gas train/burner. The connection pipe between gas

governor/filter and gas train is an accessory to the care of the installer (minimum dimension l=100 mm).

C Pour le calcul de l’encombrement hors-tout du Brûleur avec rampe, les dimensions N et O sont reportées dans

le manuel du Brûleur. La dimension V se réfère au tube de raccordement rampe/brûleur à bride. Le tube de raccorde-

ment entre le filtre-stabilisateur et la rampe est un accessoire qui doit être fourni par l’installateur ; sa dimension fixée

par Ecoflam est >100 mm.

pag.7

LBR10 KROMSCHRÖDER VCS

REGOLAZIONE VALVOLE GAS

ADJUSTMENT OF GAS SOLENOID VALVES

REGULATION DES ELECTROVANNES GAZ

REGULACIÓN DE LA ELECTROVALVULAS GAS

REGOLAZIONE DEL REGOLATORE DI PRESSIONE

ADJUSTMENT GAS GOVERNOR

REGULATION DU REGULATEUR DE PRESSION

REGULACIÓN DEL REGULADOR DE PRESIÓN

AIl regolatore di pressione, con filtro incorporato, deve essere montato per stabilizzare la pressione del

gas in uscita ed evitare che eventuali impurità arrivino alla valvola del gas. Per aumentare la pressione del

gas in uscita, togliere il coperchio del regolatore ed avvitare la vite C; per ridurla svitare la vite C., quindi

rimettere il coperchio. Nota : la pressione del gas in ingresso non deve essere superiore alla pressione

massima prevista.

BThe gas governor, with built-in filter, must be installed so as to stabilise the outlet gas pressure and to

avoid that eventual impurities reach the gas valve. To increase gas pressure, remove the cover of governor and

turn screw C. Unscrew screw C to reduce pressure, then fit the cover. Note: the inlet gas pressure must not be higher

than the specified max. gas pressure.

–

CLe régulateur de pression, avec filtre incorporé, doit être monté pour stabiliser la pression du gaz en sortie et éviter

que des impuretés éventuelles arrivent à la vanne gaz. Pour augmenter la pression du gaz, enlever le couvercle du régula-

teur et visser la vis C; pour la réduire, dévisser la vis C, ensuite remonter le couvercle. Note: la pression du gaz en

entrée ne doit pas être supérieure à la pression max. prévue.

DEl regulador de presión, con filtro incorporado, debe ser instalado para estabilizar la presión del gas en salida y evi-

tar que impuresas eventuales lleguen a la válvula del gas. Para aumentar la presión, quitar la tapa del regulador y atornil-

lar el tornillo C; para reducirla, destornillar el tornillo C, luego remontar la tapa. Nota: la presión del gas en ingreso no

debe ser superior a la presión máx. especificada.

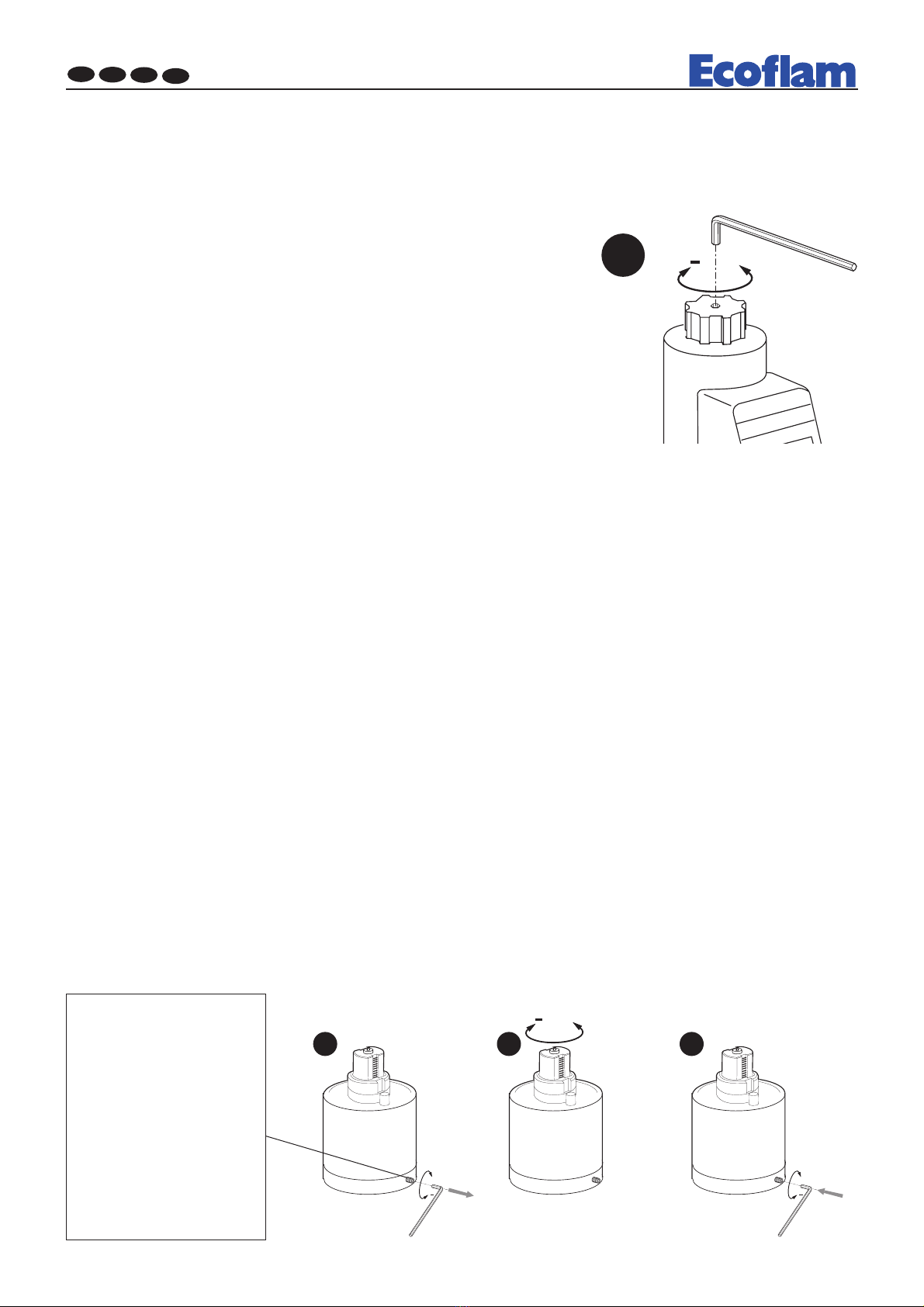

ARegolazione della portata VAS 1, VAS 2 :

- Per la regolazione approssimativa della portata si utilizza l’indicatore sulla calotta di copertura .

- La calotta di copertura si può ruotare senza modificare la portata attuale.

- Brugola : 2.5 mm.

- Un giro = corsa pari a 0.75 mm.

- Anche girando troppo la vite di regolazione, la tenuta della VAS rimane inalterata.

BSetting the flow rate VAS 1, VAS 2 :

- The markings on the cover cap can be used for coarse adjustment of the flow rate.

- The cover cap can be rotated without changing the current flow rate.

- Allen key : 2.5 mm.

- 1 turn = 0.75 mm valve stroke.

- The VAS remains tight even if the adjusting screw is overturned.

CRéglage du débit VAS 1, VAS 2 :

- Pour le réglage approximatif du débit voir le repère sur le capuchon.

- Le capuchon peut être tourné sans modifier le débit actuel.

- Clé male à six pans: 2,5 mm.

- 1 tour = 0.75 mm de course.

- La VAS reste étanche même si la vis de réglage est tournée trop loin.

DAjustar el caudal VAS 1, VAS 2 :

- El indicatodor que hay sobre el capuchón sirve para el ajuste aproxmado del caudal.

- El capuchón se puede girar sin alterar el caudal actual.

- Llave Allen : 2,5 mm.

- Una vuelta = 0,75 mm de carrera.

- La estanquidad de la VAS subsiste cuando el tornillo de ajuste sobrepasa el giro.

max

min

pag.8

LBR10 KROMSCHRÖDER VCS

BSetting the flow rate VAS 3 :

- Allen key : 4 mm.

- 1 turn = 1.34 mm valve stroke.

-IMPORTANT! The cup must remain in position so that the

adjusting screw cannot be undone and gas-filled space opened.

KROMSCHRODER VAS.../L

ARegolazione della quantità di gas iniziale VAS 1../L, VAS 2../L :

- La quantità di gas iniziale è regolabile: un giro = corsa pari a 0.75 mm. - Quantità di gas iniziale regolabile con max. 5

giri. - Tra lo spegnimento e l’accensione della VAS, devono trascorrere 20 s, affinchè lo smorzatore sia completamente

operativo.

1 2 3

Allentare, ma non svitare completa-

mente, il grano M5 (inbus 2,5).

Loosen the M5 setscrew, but do not

unscrew completely (2.5 Allen

screw).

Desserrer la vis sans tête M5, mais

ne pas la dévisser complètement (vis

à six pans creux de 2.5).

Aflojar el tornillo prisionero M5,

pero no desatornillarlo completa-

mente (Allen 2,5).

CRéglage du débit VAS 3 :

- Clé male à six pans : 4 mm.

- 1 tour = 1.34 mm de course.

-ATTENTION! Le capuchon doit rester monté afin que la vis de réglage ne

soit pas dévissée et que le compartiment gaz puisse être ouvert.

CRéglage du débit initial VAS 1../L, VAS 2../L :

- Le débit initial est réglable: 1 tour = 0,75 mm de course. - Le débit initial peut être réglé en tournant d’au plus 5

tours. - Laisser s’écouler 20 s entre la mise hors service et la remise en service de la VAS pour que l’amortisseur soit effi-

cace.

DAjustar el caudal VAS 3 :

- Llave Allen : 4 mm.

- Una vuelta = 1,34 mm de carrera.

-ATENCIÓN! El capuchón debe permanecer montado, para que no se pueda desenroscar el tornillo de ajuste que

podría abrir una víade salida de gas.

ARegolazione della portata VAS 3 :

- Brugola : 4 mm.

- Un giro = corsa pari a 1.34 mm.

-ATTENZIONE! La calotta deve rimanere montata, in modo che la vite di regolazione non si sviti e si possa aprire

l’ambiente di alimentazione del gas.

BSetting the start gas rate VAS 1../L, VAS 2../L :

- The start gas rate is adjustable: 1 turn = 0.75 mm valve stroke. - The start gas rate can be set with a maximum of 5

turns. - The must be a period of 20 seconds between switching the VAS off and on again so that the damping is fully

affective.

DAjustar la cantidad de gas inicial VAS 1../L, VAS 2../L :

- Se puede adjustar la cantidad de gas inicial: 1 vuelta = 0,75 mm de carrera. - Cantidad de gas inicial adjustable con 5

vueltas como máximo. - Para que la amortiguación sea totalmente efectiva deben transcurrir 20 s entre la desconexión y

la conexión de la válvula VAS.

pag.9

LBR10 KROMSCHRÖDER VCS

~1 mm

1 2 3

BSetting the start gas rate VAS 3../L :

- Hexagon socket: 3 mm. - The start gas rate is adjustable: 1 turn = 1.34 mm valve stroke. - The start gas rate can be set

with a maximum of 3 turns.

CRéglage du débit initial VAS 3../L :

- Vis à six pans creux: 3 mm. - Le débit initial est réglable: 1 tour = 1,34 mm de course. - Le débit initial peut être réglé

en tournant d’au plus 3 tours.

ARegolazione della quantità di gas iniziale VAS 3../L :

- Esagono interno: 3 mm. - La quantità di gas iniziale è regolabile: un giro = corsa pari a 1.34 mm. - Quantità di gas

iniziale regolabile con max. 3 giri.

DAjustar la cantidad de gas inicial VAS 3../L :

- Hexágonal interior: 3 mm. - Se puede adjustar la cantidad de gas inicial: 1 vuelta = 1.34 mm de carrera. - Cantidad de

gas inicial adjustable con 3 vueltas como máximo.

T7 T6 B5 N L1

SPINA WIELAND

Nero/Black

Giallo-verde/Yellow-green

Celeste/Blue

Marrone/Brown

= L1Nero/Black

Giallo-verde/Yellow-green

Celeste/Blue

Marrone/Brown

= N

= T6

VPS 504

MONTAGGIO KIT CONTROLLO DI TENUTA

MOUNTING KIT LEAKAGE CONTROL DEVICE

MONTAGE KIT CONTRÔLE ÉTANCHÉITÉ

MONTAJE DEL KIT DE CONTROL DE ESTANQUEIDAD

pag.10

LBR10 KROMSCHRÖDER VCS

AL'apparecchio ECOFLAM é predisposto per applicare il controllo di tenuta DUNGS VPS 504

Tutto il materiale necessario per il montaggio viene fornito come kit.

CONTENUTO KIT :

n° 1 Presa Wieland; n° 1 Controllo di tenuta; n°1 Piastra per Controllo di tenuta; n° 4 Viti; n° 2 Oring.

PRINCIPIO DI FUNZIONAMENTO :

Alla chiusura dei termostati,il dispositivo di controllo fughe gas effettua un controllo della tenuta delle valvole

mettendo in pressione il circuito tra le due valvole gas. Al raggiungimento della pressione di prova il dispositi-

vo rimane in posizione di attesa per circa 30 sec. Al termine della prova si accende la spia gialla sul dispositivo

di controllo e il bruciatore riceve il consenso per effettuare il ciclo di avviamento.

In caso di mancanza di tenuta di una delle valvole e di conseguenza un abbassamento della pressione di prova

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Ecoflam Bruciatore

Ecoflam

Ecoflam MAX 4 Manuale utente

Ecoflam

Ecoflam BLU TS 1500.1 PR Manuale utente

Ecoflam

Ecoflam MAX GAS 350 P Manuale utente

Ecoflam

Ecoflam MULTICALOR 300.1 PR Series Manuale utente

Ecoflam

Ecoflam BLU 170 Manuale utente

Ecoflam

Ecoflam BLU 500.1 PR Manuale utente

Ecoflam

Ecoflam Multicalor 400.1 Manuale utente

Ecoflam

Ecoflam BLU 1700.1 P AB Manuale utente

Ecoflam

Ecoflam MAX GAS 170 PR Manuale utente

Ecoflam

Ecoflam MAX P 35 AB Manuale utente

Ecoflam

Ecoflam MAX GAS 350 PR Manuale utente

Ecoflam

Ecoflam BLU 1700.1 PR Manuale utente

Ecoflam

Ecoflam BLU 8000.1 PR Manuale utente

Ecoflam

Ecoflam Multicalor 45 Manuale utente

Ecoflam

Ecoflam Maior P45 PR Manuale utente

Ecoflam

Ecoflam OILFLAM 500.1 PR Manuale utente

Ecoflam

Ecoflam BLU 7000.1 MD Manuale utente

Ecoflam

Ecoflam OILFLAM 50.1 AB Manuale utente

Ecoflam

Ecoflam MAIOR P 500.1 PR Manuale utente

Ecoflam

Ecoflam BLU 500.1 P Manuale utente

Ecoflam

Ecoflam BLU 3000.1 PRE TC Manuale utente

Ecoflam

Ecoflam Multicalor 700.1 MD Manuale utente

Ecoflam

Ecoflam Blu 500 PR/MD Manuale utente

Ecoflam

Ecoflam Multicalor 1500.1 Manuale utente

Manuali Bruciatore popolari di altre marche

Riello

Riello RS 28/M Guida rapida

True Induction

True Induction TI4B Manuale utente

Weishaupt

Weishaupt WG20 Series Manuale utente

Carolina Cooker

Carolina Cooker M116672 Manuale utente

Riello

Riello RX 500 S/PV Manuale di istruzioni

Unigas

Unigas HTP2000 Manuale utente

baltur

baltur BT 250 DSG 4T Manuale utente

muenkel design

muenkel design round burner Manuale utente

baltur

baltur BT 14 DSGW Manuale utente

artisan

artisan Art-SB1 Guida

Riello

Riello P 140 T/G Guida rapida

AESYS

AESYS TurboFire II Manuale utente

Riello

Riello RG1RKD Guida rapida

IKEA

IKEA GRILLSKÄR Manuale utente

RUSTA

RUSTA SAREK Manuale utente

PROPOINT

PROPOINT 8933657 Manuale utente

baltur

baltur TBL 1000 ME Manuale di riferimento

Riello Burners

Riello Burners P 200 P/G Guida rapida
