Ecoflam MINOR 4 C 1G Manuale utente

LB 135

29.05.2003

BRUCIATORI DI GASOLIO

OIL BURNERS

BRULEURS A MAZOUT

QUEMADOR DE GASOLEO

ÖLBRENNER

MINOR 4 C 1G

MINOR 4 DM 3000

GASTEC

pag.2

BM2

10 20 30 40 50 60 70 80 90 100 110 120

MINOR 4

20 30 40 50 60 70 80 90 100 110 120 130 140

123456789101112

mbar

kcal/h

x 1000

kg/h

CARATTERISTICHE TECNICHE

MODELLO MINOR 4

Potenza termica (max.) kcal/h 45.000

kW 53

Potenza termica (min.) kcal/h 18.000

kW 21

Portata gasolio (max.) kg/h 4,5

Portata gasolio (min.) kg/h 1,8

Alim. elettrica (50Hz) V 230

Motore W 100

Giri minuto Nº 2.800

Condensatore µF 4

Trasformatore kV/mA 8/20

Apparecchiatura LANDIS LOA 24

BRAHMA G33

Combustibile : gasolio kcal/kg 10.200 max. visc 1,5°E a 20°C

CURVA DI LAVORO

PRESSIONE IN CAMERA DI COMBUSTIONE

PORTATA

pag.3

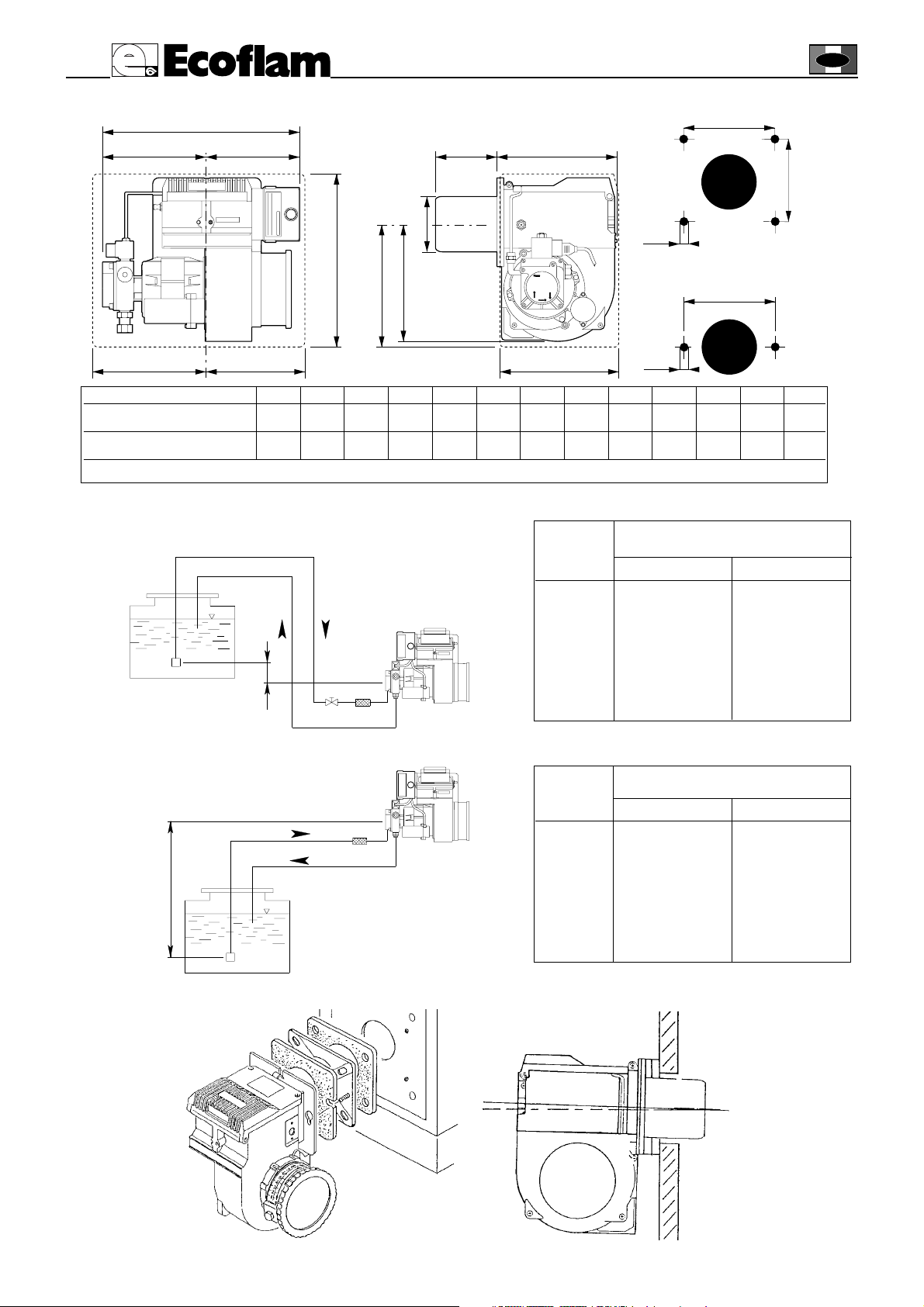

BM2

CB D (D1) E

180 150 220

280

DIMENSIONI DI INGOMBRO

MODELLO ABCDD1EFGHI LMO

MINOR 4 320 145 175 75 - 205 89 195 153 110 110 M8 205

MINOR 4 DM 3000 320 145 175 60 - 205 89 195 153 110 110 M8 205

D = testa corta D1 = testa lunga

ALIMENTAZIONE COMBUSTIBILE

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

Bitubo dalla sommità del serbatoio

Bitubo in aspirazione Lunghezza tubazioni (m)

Lunghezza tubazioni (m)

MONTAGGIO BRUCIATORE

pag.4

BM2

CIRCUITO IDRAULICO

ASPIRAZIONE

RITORNO

POMPA

POMPA GASOLIO

CONTROLLARE:

1 - La perfetta tenuta delle tubazioni.

2 - Usare tubo rigido dove è possibile.

3 - Non eccedere nella depressione che non deve superare i 0,4 bar.

4 - La valvola di fondo dimensionata correttamente.

Spurgare l'aria contenuta nella pompa attraverso la presa di pressione e controllare la pressione. Riempire di

gasolio le tubazioni per facilitare l'innesco. Non far funzionare la pompa senza gasolio per più di tre minuti.

Se l'innesco della pompa non avviene nel primo prelavaggio del bruciatore, riarmare il blocco.

NOTA : Prima di mettere in moto il bruciatore assicurarsi che il ritorno sia aperto. Una occlusione provoche-

rebbe la rottura bell'organo di tenuta della pompa.

DANFOSS BFP 11 R3

Sistema bitubo

1-FLESSIBILI

2-FILTRI

3-RUBINETTO DI INTERCETTAZIONE

1- ASPIRAZIONE

2- RITORNO

3- SFIATO E PRESA MANOMETRO

4- PRESA VUOTOMETRO

5- REGOLAZIONE DI PRESSIONE

6- ALL'UGELLO

pag.5

BM2

–

AVVIAMENTO DEL BRUCIATORE

Dopo aver eseguito l'installazione del bruciatore controllare:

- Tensione di alimentazione, fusibile di protezione.

- Collegamento termostati caldaia e sicurezza varie.

- Tenuta delle tubazioni di alimentazione e distanza corretta.

- Portata ugello proporzionata alla caldaia.

- Tipo di combustibile adatto al bruciatore.

Se tutte queste condizioni sono soddisfatte procedere al collaudo dell'impianto. Dare tensione al bruciatore.

L'apparecchiatura di controllo alimenta contemporaneamente il motore di ventilazione e il trasformatore di

accensione. Al termine del prelavaggio della camera di combustione di circa 13 sec.(20 sec. con apparecchia-

tura BRAHMA) l'apparecchiatura controllo fiamma apre l'elettrovalvola gasolio e il bruciatore si accende. In

caso di accensione difettosa, l'apparecchiatura mette in sicurezza il bruciatore dopo 10 sec. Dopo l'accensione

del bruciatore il trasformatore viene disinserito.

REGOLAZIONE TESTA DI COMBUSTIONE

–

REGOLAZIONE ARIA

RIMOZIONE BOCCAGLIO

PULIZIA E SOSTITUZIONE UGELLO

Utilizzare una chiave appropriata per rimuovere l'ugello facendo attenzione di non rovinare gli elettrodi.

Dopo il montaggio dell'ugello controllare la posizione degli elettrodi.

3 mm

5/6 mm

2 ÷3 mm

pag.6

BM2

ANOMALIE

Il bruciatore non parte. -Interruttore aperto.

-Fusibili saltati.

-Termostati caldaia aperti.

-Apparecchiatura guasta.

Il bruciatore effettua il prelavaggio e

va in blocco.-Trasformatore guasto.

Il trasformatore non funziona durante il

prelavaggio e al termine il bruciatore va-Trasformatore guasto.

in blocco.-Apparecchiatura guasta.

-Fotoresistenza guasta.

-Fotoresistenza vede luce.

Il bruciatore non accende. -Elettrodi sporchi.

-Elettrodi rotti.

-Elettrodi male posizionati.

-Trasformatore guasto.

-Ugelli tappati.

-Ugelli usurati.

-Pressione gasolio troppo bassa.

-Filtri intasati.

-Troppa aria di combustione per la portata dell'apparecchio.

-Apparecchiatura guasta.

Il bruciatore accende e poi va in blocco.-Ugelli usurati.

-La fotoresistenza non vede la fiamma.

-Troppa aria di combustione per la portata dell'apparecchio.

-Apparecchiatura guasta.

-Pressione gasolio troppo bassa.

-Filtri intasati.

pag.7

BM2

10 20 30 40 50 60 70 80 90 100 110 120

MINOR 4

20 30 40 50 60 70 80 90 100 110 120 130 140

123456789101112

mbar

kcal/h

x 1000

kg/h

TECHNICAL DATA

MINOR 4 C.

MODELS

Thermal power max. (max.) kcal/h 45.000

kW 53

Thermal power min. (min.) kcal/h 18.000

kW 21

Max. flow rate light oil (max.) kg/h 4,5

Min. flow rate light oil (min.) kg/h 1,8

Feeding power (50Hz) V 230

Motor W 100

Rpm Nº 2.800

Capacitor µF 4

Ignition transformer kV/mA 8/20

Control box LANDIS LOA 24

BRAHMA G33

Fuel : light oil kcal/kg 10.200 max. visc 1,5°E a 20°C

WORKING FIELDS

PRESSURE IN THE COMBUSTION CHAMBER

BURNER OUTPUT

pag.8

BM2

CB D (D1) E

180 150 220

280

OVERALL DIMENSIONS

MODEL ABCDD1EFGHI LMO

MINOR 4 320 145 175 75 - 205 89 195 153 110 110 M8 205

MINOR 4 DM 3000 320 145 175 60 - 205 89 195 153 110 110 M8 205

D = short head D1 = long head

MAXIMUM LENGTHS OF SUCTION LINES FOR TWO-PIPE SYSTEM

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

Two-pipe siphon feed system

Two-pipe lift system Length pipe (m)

Length pipe (m)

MOUNTING TO THE BOILER

pag.9

BM2

HYDRAULIC CIRCUIT

Suction

Return

Pump

PRIMING AND ADJUSTMENT OF THE PUMP

The pump setting at 11 bar is carried out in the factory during testing. To prime the pump first of all start

the burner and bleed air from the pump through the gauge port. If the burner goes to lock-out after the pre-

purging time due to lack of pressure in the oil pump, restart the burner.

NOTE : before starting up the burner, make sure that the return pipe is clear. Check that the pipes do not

leak. It is advisable to use copper pipes. Do not exceed the depression limit of 4 mt.(0,4 bar) to keep low

noise levels. The return pipe must reach the same level as the check valve at the bottom of the oil tank..

DANFOSS BFP 11 R3

1- INLET

2- RETURN

3- BLEED AND PRESSURE GAUGE PORT

4- VACUUM GAUGE PORT

5- PRESSURE ADJUSTMENT

6- NOZZLE OUTLET 3

Two-pipe system 1-HOSE

2-OIL FILTER

3-OIL COCK

pag.10

BM2

NOZZLE REPLACEMENT

Use only the box wrench provided for this operation. Remove the nozzle carefully taking great care not to

damage the electrodes. Fit the new nozzle with the same care.

NOTICE : Always check the position of the electrodes after replacing the nozzle(see plan).

3 mm

5/6 mm

2 ÷3 mm

–

BURNER START-UP

Once connected the hoses to the oil pipes make sure that there are no leakages. Air bleed the pipe through the

pump operating on the gauge connection (see fig.). Install the suitable nozzle for the needed capacity. Turn

thermostat to the desired temperature. The burner will purge for about 13 sec.( 20 sec. in case of BRAHMA

control box). At this point the oil valve opens and the transformer ignites.

Control the pressure on the pump. (see fig.). Adjust the needed quantity of air, operating on the air regulator.

In case of no ignition the burner goes to lock-out within 10 sec.

FIRING HEAD SETTING

–

AIR REGULATION

BLAST TUBE DISASSEMBLY
