ECTIVE CSI30 Manuale utente
SINUS/SINE
INVERTER
Modelle mit Ladegerät
und MPPT-Laderegler
Models with Charger
and MPPT-charge controller
Montage- und
Betriebsanleitung
DE
EN
Installation and
operating instructions
SERIES
CSI
SERIES
SSI
Sprachen/Languages
Deutsche Version Seite 1
English Version Page 33
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
1
Deutsche Version
Inhaltsverzeichnis
Was ist ein Wechselrichter? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Erläuterung zu den Symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Erklärung zum Wechselrichter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Betriebsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Allgemeine Sicherheitshinweise zur Installation . . . . . . . . . . . . . . . . . . . . .17
Wechselrichter in Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Mögliche Konfigurationen von Batterien . . . . . . . . . . . . . . . . . . . . . . . . .20
Technische Eckdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Funktionsschemata Ladegerät/MPPT-Solarladeregler . . . . . . . . . . . . . . . . . .22
Sicherheitsfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Fehler selbst beheben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
2
Was ist ein Wechselrichter?
Ein Wechselrichter ist ein Gerät, welches Gleichspannung in sinusförmige Wechsel-
spannung umrichtet. Im Falle des ECTIVE®Wechselrichters ist die Gleichspannung
meist durch eine Batterie gegeben. Der Wechselrichter richtet damit Gleich- in Wech-
selstrom um. Mit diesem Gerät kann man durch den 230 V-Schuko-Steckdosenausgang
lageunabhängig und autark Geräte betreiben, bei denen ein 230 V-Hausnetzanschluss
notwendig wäre.
Mit dem ECTIVE®Wechselrichter der CSI-Serie haben Sie mit dem integrierten IUoU
Ladegerät zusätzlich die Möglichkeit die Batterien aus denen gespeist wird, wieder
aufzuladen.
Mit Geräten der SSI-Serie hat man neben dem Ladegerät zusätzlich die Funktion eines
MPPT-Solarladereglers.
Mit dem ECO-Mode ab der CSI150er-/SSI100er-Serie haben Sie zusätzlich die Funktion
einer Batterievorrangschaltung. Wird auf ECO-Mode umgeschaltet, wird trotz vorhan-
denem Netzstrom dieser weder zur Stromversorgung verwendet, noch die Batterie
geladen. (ECO-Mode = Energy-Saving-Mode)
Die Batterievorrangschaltung ist so lange aktiv, wie die Batterien eine vorbestimmte
Mindestspannung aufweisen (Spannungswerte siehe Tabelle „Sicherheitsfunktionen“
S. 26). Wird dieser Wert unterschritten, kehrt der Wechselrichter bei vorhandenem
Landstrom in die Netzvorrangschaltung zurück, um die Batterien nicht zu beschädigen.
CSI-Serie SSI-Serie
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
3
Erläuterung zu den Symbolen
ѥWarnung!
Das Nichtbeachten dieses Hinweises kann zu schweren Verletzungen oder zum Tod
führen.
⚠Achtung!
Das Nichtbeachten dieses Hinweises kann die Funktion des Geräts beeinträchtigen
oder zu Schäden am Gerät führen.
☝Hinweis!
Zusätzliche Information zur Bedienung des Geräts.
Lieferumfang
Anzahl Bezeichnung Anzahl Bezeichnung
1 St. Wechselrichter Satz Passende ATO Sicherungen
1 St. 230 V Kaltgerätestecker 1 St. Bedienungsanleitung
Satz passende Batteriekabel
Dauer-
leistung
Modell
SI-/TSI-
Eingangs-
spannung
Batterie-
kabel*
Sicherung/
Stück
Batterie-
Kapazität**
300 W 32 12 V 4 mm², 1 Satz 35 A × 1 ≥50 Ah
34 24 V 2,5 mm², 1 Satz 20 A × 1 ≥25 Ah
38 48 V 2.5 mm², 1 Satz 10 A × 1 ≥12 Ah
500 W 52 12 V 6 mm², 1 Satz 35 A × 4 ≥100 Ah
54 24 V 4 mm², 1 Satz 20 A × 4 ≥50 Ah
58 48 V 2.5 mm², 1 Satz 10 A × 4 ≥25 Ah
1000 W 102 12 V 10 mm², 1 Satz 35 A × 4 ≥160 Ah
104 24 V 6 mm², 1 Satz 20 A × 4 ≥80 Ah
108 48 V 4 mm², 1 Satz 10 A × 4 ≥40 Ah
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
4
Dauer-
leistung
Modell
SI-/TSI-
Eingangs-
spannung
Batterie-
kabel*
Sicherung/
Stück
Batterie-
Kapazität**
1500 W 152 12 V 10 mm², 2 Satz 35 A × 6 ≥250 Ah
154 24 V 6 mm², 2 Satz 20 A × 6 ≥125 Ah
158 48 V 4 mm², 2 Satz 10 A × 6 ≥60 Ah
2000 W 202 12 V 16 mm², 2 Satz 35 A × 8 ≥320 Ah
204 24 V 10 mm², 2 Satz 20 A × 8 ≥160 Ah
208 48 V 6 mm², 2 Satz 10 A × 8 ≥80 Ah
2500 W 252 12 V 16 mm², 2 Satz 35 A × 10 ≥400 Ah
254 24 V 10 mm², 2 Satz 20 A × 10 ≥200 Ah
258 48 V 6 mm², 2 Satz 10 A × 10 ≥100 Ah
3000 W 302 12 V 16 mm², 2 Satz 35 A × 12 ≥480 Ah
304 24 V 10 mm², 2 Satz 20 A × 12 ≥240 Ah
308 48 V 6 mm², 2 Satz 10 A × 12 ≥120 Ah
4000 W 402 12 V 25 mm², 2 Satz 35 A × 12 ≥640 Ah
404 24 V 16 mm², 2 Satz 20 A × 12 ≥320 Ah
408 48 V 10 mm², 2 Satz 10 A × 12 ≥160 Ah
* Ein Satz besteht aus einem Pluskabel und einem Minuskabel.
** Empfohlene Gesamtkapazität der Batterien bei gegebener Dauerleistung.
ѥWarnung!
Brandgefahr!
Sind 2 Sätze Batteriekabel im Lieferumfang enthalten, sind auch beide Sätze zu montie-
ren. Eine Nichtbeachtung kann leicht zur Überhitzung der überlasteten Kabel führen und
einen gefährlichen Kabelbrand verursachen.
⚠Achtung!
Kapazität beachten!
Wird die empfohlene Gesamtkapazität der Batterien unterschritten, kann es zu Leis-
tungseinbußen oder starken Nutzungseinschränkungen durch Spannungseinbrüche
kommen.
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
5
⚠Achtung!
Auf ausreichende Belüftung achten!
Der Wechselrichter produziert Verlustwärme. Das Gerät ist mit einem thermischen
Überlastungsschutz ausgestattet. Bei unzureichender Belüftung kann die Funktion des
Wechselrichters beeinträchtigt werden, da sich der Wechselrichter aus Sicherheitsgrün-
den ausschalten kann.
Zubehör
CSI-Serie
Anzahl Modell Bezeichnung
1 St. CSI50/100er-Serie Fernbedienung KS01
1 St. ab CSI150er-Serie Fernbedienung KS03
1 St. gesamte Serie 3m RJ12 Fernbedienungskabel
SSI-Serie
Anzahl Modell Bezeichnung
1 St. gesamte SSI-Serie Fernbedienung KS04
1 St. gesamte Serie 3m RJ12 Fernbedienungskabel
Bestimmungsgemäßer Gebrauch
Der ECTIVE®Wechselrichter ist grundsätzlich geeignet zur Nutzung in Kraftfahrzeugen
sowie für alle denkbaren autarken Einsatzzwecke.
⚠Achtung!
Der Wechselrichter darf nicht in Fahrzeugen eingesetzt werden, in denen der +Pol mit
der Karosserie verbunden ist!
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
6
⚠Achtung!
Eingangsspannung beachten!
Der Wechselrichter darf nur an Spannungsquellen angeschlossen werden, die seiner
Bestimmung nach freigegeben sind. 12 V=12 V, 24 V=24 V
Das Verbinden an höhere Spannungen als dies vorgesehen ist, führt zum sofortigen
Durchbrennen der Sicherung und kann zur Zerstörung des Wechselrichters führen.
ѥWarnung!
Brandgefahr!
Die ECTIVE®Wechselrichter der SSI/CSI-Serie sind ausschließlich zur Verwendung in
autarken, sogenannten „Off-Grid“-Bereichen, vorgesehen. Verbinden Sie den Wechsel-
richterausgang (Steckdose) auf keinen Fall mit einer anderen Wechselspannungsquelle.
Auch bei Modellen mit Netzvorrangschaltung darf nur der extra dafür vorgesehene
AC-Eingang mit einem Stromnetz verbunden werden. Bei Missachtung droht Lebens-
gefahr und die sofortige Zerstörung des Wechselrichters.
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
7
Erklärung zum Wechselrichter
Abbildungen 1, 2, 3 und 4 zeigen die wichtigsten äußeren Bauteile und Anschlüsse.
Frontansicht: Abbildung 1
CSI30er- bis 100er-Serie
12
3
1. Landstrom 2. Schalter AN/AUS 3. LED „Fehler“
[ECTIVE®SINUS/SINE INVERTER – CSI-/SSI-SERIES]
8

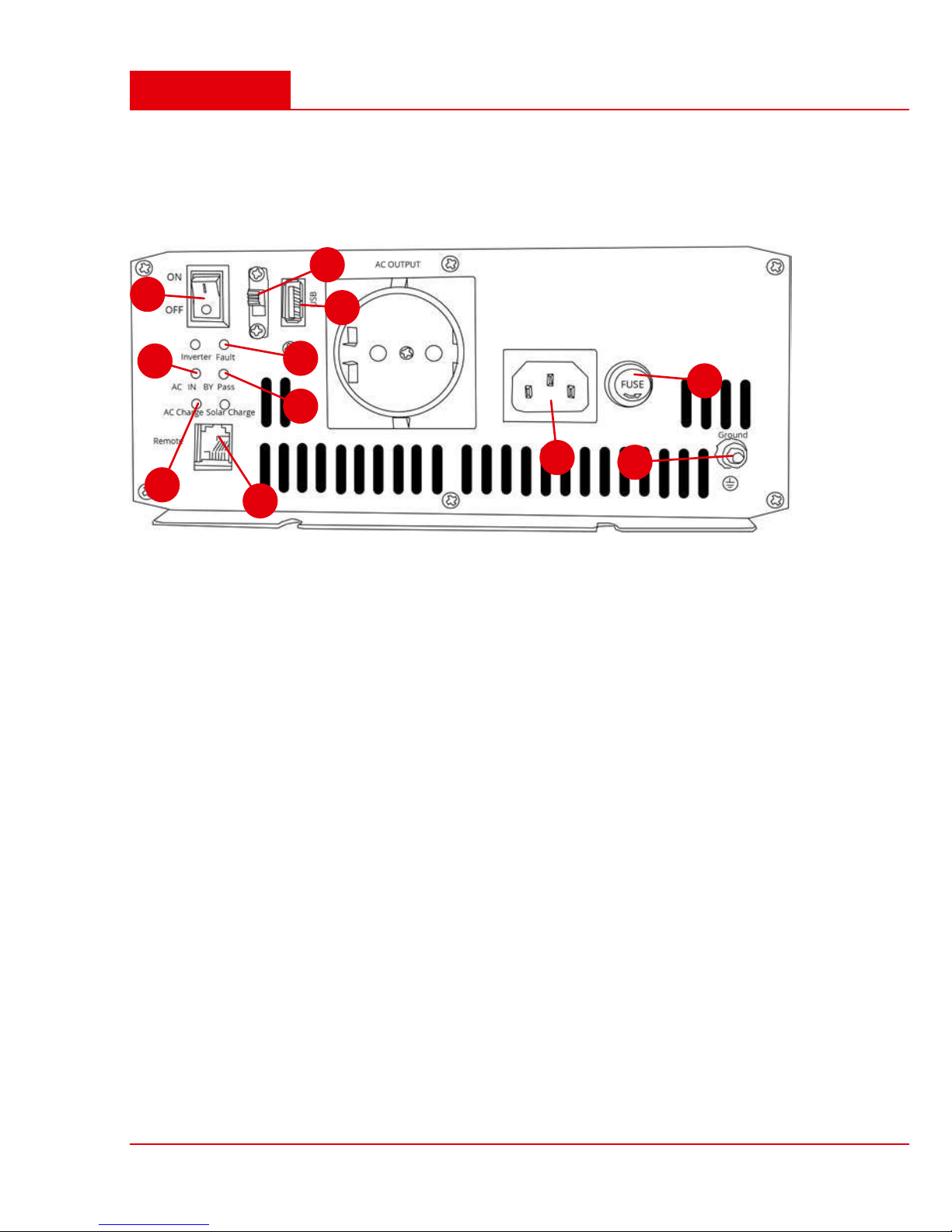

Frontansicht: Abbildung 2
CSI150er- bis 250er-Serie
8
7
2
10
11
4
5
3
6
1
9
1. Gerät AN/AUS
2. LED „Fehler“
3. Landstrom
angeschlossen
4. Bypass-Funktion
„AN“
5. Ladung über
Landstrom
6. Anschluss
Fernbedienung
7. Anschluss
Landstrom
8. Sicherung
Landstrom
9. Schutzerdung
10. ECO-Mode Schalter
11. USB-Buchse
