EGAmaster 58916 Manuale utente

MANUAL DE INSTRUCCIONES

OPERATING INSTRUCTIONS

MANUEL D’INSTRUCTIONS

ESPAÑOL............................... 2

ENGLISH................................ 6

FRANÇAIS ........................... 10

DESPIECE / SPARE PARTS

DRAWING / DEPEÇAGE ..... 14

GARANTIA / GUARANTEE /

GARANTIE........................... 17

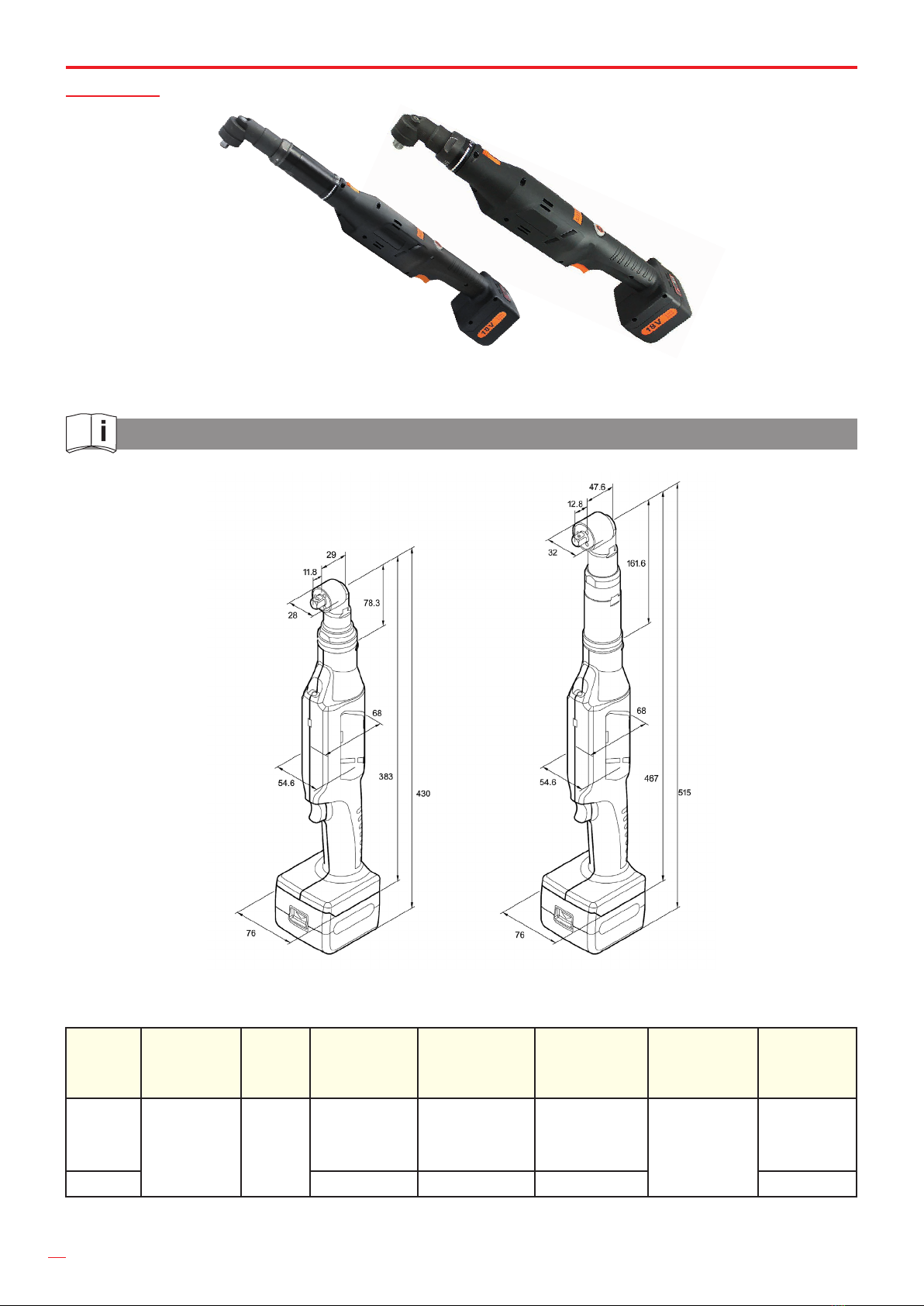

COD.58916 4-15N.m

COD.58917 15-35N.m

3/8''

ATORNILLADOR DINAMOMÉTRICO

ACODADO A BATERIA

BATTERY TORQUE ANGLE NUTRUNNER

TOURNEVIS DYNAMOMÉTRIQUE ANCRÉ

SANS FIL

ESPAÑOL

18V 3/8''

COD. 58916 COD.58917

COD. Tamaño Volt.

Velocidad

libre

(R.P.M)

Rango de

par (N.m)

Capacidad

(mm) Cmk ±10% Peso

(kgs)

58916 Cuadrado

3/8" 18 450 4~15 M4~M6 1,67 1,65

58917 200 15~35 M6~M8 2,17

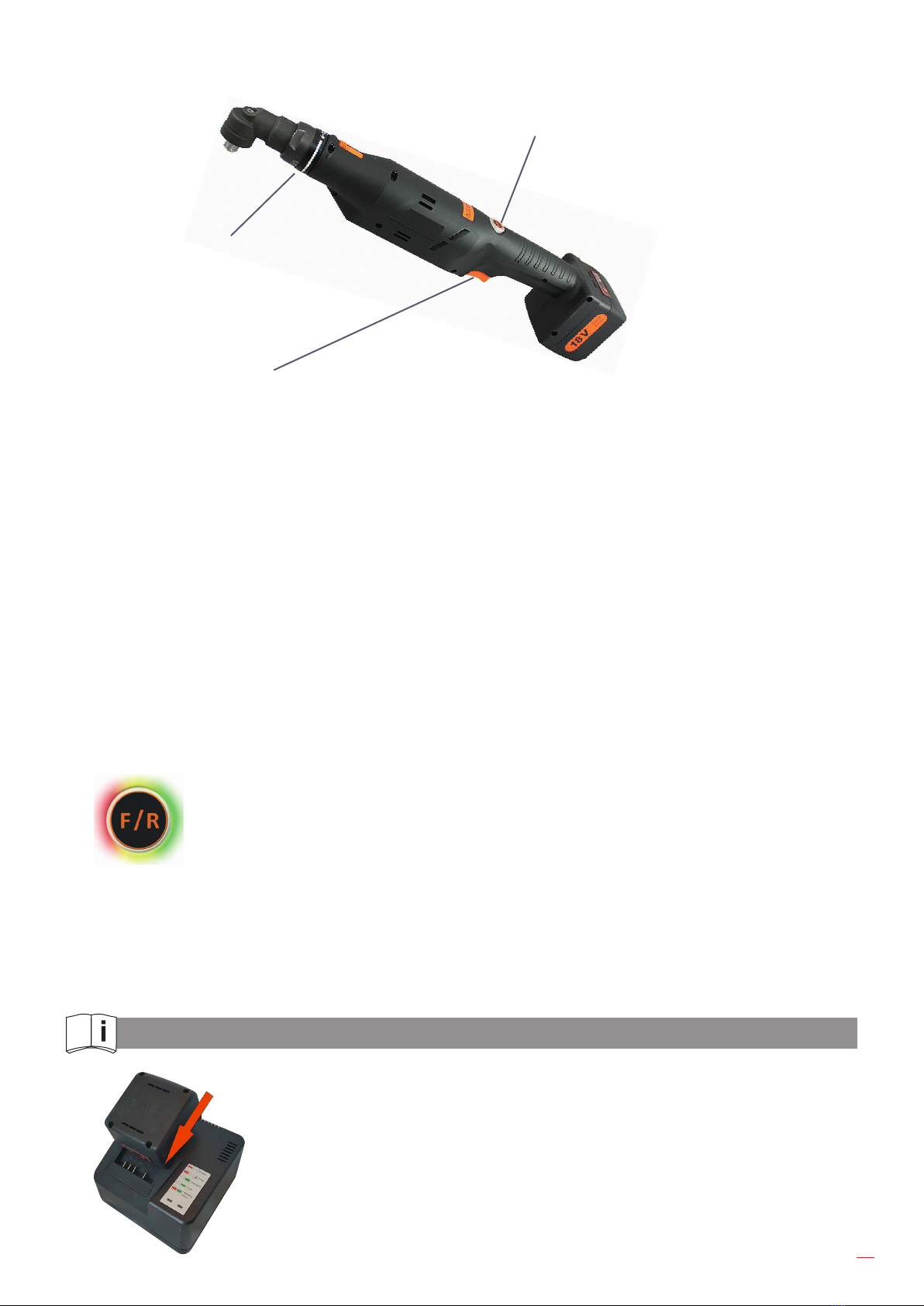

Interruptor F / R para marcha atrás:

Haga doble clic 1 segundo para la rotación F / R.

Indicador LED para información del proceso.

Luz LED para trabajar en lugares

oscuros

Interruptor de alimentación:

A. En la operación de avance, 1/2 gatillo será de arranque suave. Gatillo completo

para alta velocidad.

B. En marcha atrás, la operación es siempre a alta velocidad.

El indicador LED y el botón de interruptor F / R proporcionan información del proceso para

el operador.

VERDE .................OK Verde, el apriete está bien y se apaga.

ROJO....................NO OK Rojo, maneja el choque con un pitido y vibración largos.

VERDE-ROJO.....Invertir Verde-Rojo para operación inversa.

AMARILLO..........Amarillo, batería baja, cambie la batería.

1. Bip corto, batería baja:

La herramienta aún puede terminar de apretar correctamente.

2. Bip largo, batería demasiado baja:

El motor está bloqueado, cambie la batería inmediatamente .

Operación del interruptor de rotación F / R:

1. Haga doble clic 1 segundo y no suelte durante 3 segundos.

2. Bip largo, luego la luz verde y roja parpadea, el modelo se transforma con

éxito.

Modo 1 - AUTO: la herramienta vuelve a avanzar automáticamente después de la operación

Rev.

Modo 2 - MANUAL: la herramienta debe ajustarse manualmente a la operación de avance

después de la operación de rev.

CARGANDO LA BATERÍA

1. Coloque el cargador en un lugar fresco y bien ventilado.

2. Deslice la batería en el cargador fácilmente y empújela hacia

abajo.

INDICACIONES LED DEL CARGADOR

Iluminado en rojo: listo para cargar.

Rojo intermitente: la temperatura de la batería es demasiado

alta, comenzará a cargarse cuando la temperatura baje.

Verde intermitente: Cargando.

Encendido en verde: la batería está completamente cargada

y se está cargando lentamente.

Rojo + verde intermitente: Error de batería, cambie la

batería.

INDICADOR DE BATERIA

AJUSTE DE PAR

Nota: durante el ajuste, retire la batería por su

seguridad.

ORIFICIO DE AJUSTE

1. Levante la tapa de ajuste.

2. Tome la herramienta de ajuste e insértela en el portapuntas.

 3.Girehastaqueaparezcaeloriciodeajuste.

 1.Insertelaherramientadeajusteeneloriciodeajuste.

2. Gire en sentido horario para disminuir el par.

Gire en sentido antihorario para aumentar el par.

  3.Pruebeelparconunprobadorcualicado.

ENGLISH

18V 3/8''

CODE 58916 CODE 58917

CODE Drive

Size Volt.

Free

Speed

(R.P.M)

Torque

Range (N.m)

Capacity

(mm) Cmk ±10% Weight

(kgs)

58916 Square

3/8" 18 450 4~15 M4~M6 1,67 1,65

58917 200 15~35 M6~M8 2,17

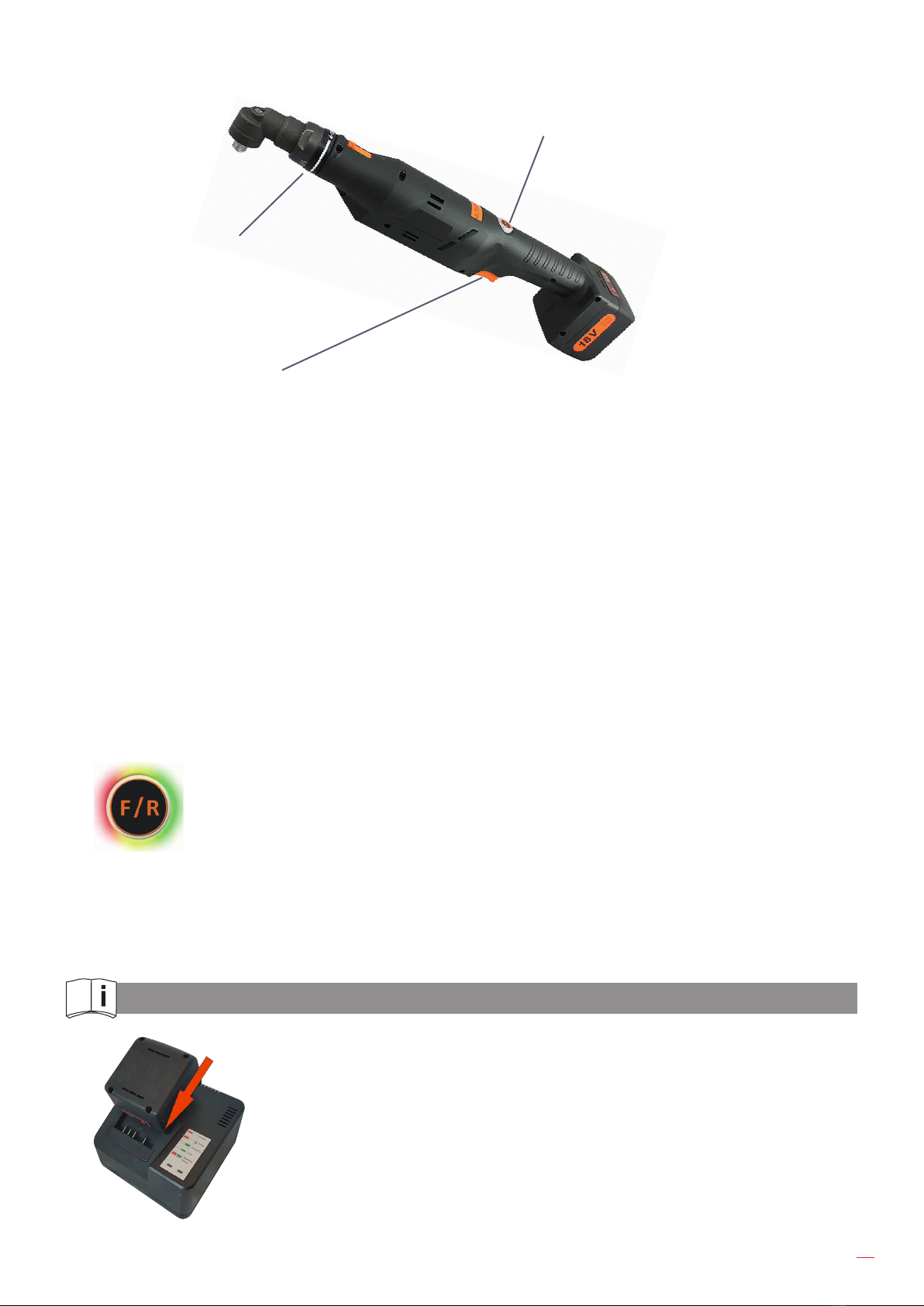

F/R Switch for Reverse:

Double-click within 1sec for F/R rotation

LED Indictor for process information

LED light for working in dark place.

Power Switch:

A. In Forward operation, 1/2 trigger will be soft-start. Full trigger for high speed.

B. In Reverse operation is always in high speed.

El indicador LED y el botón de interruptor F / R proporcionan información del proceso para

el operador.

GREEN..............OKGreen,thetighteningisOK,andshut-o󰀨.

RED....................NO OK Red,handle shock with long beep & vibration.

GREEN-RED.....Reverse Green-Red for reverse operation.

YELLOW............Yellow, Low Battery, change battery.

1. Short beep,low battery:

    Toolcanstillnishtighteningcorrectly.

2. Long beep,battery is too low:

Motor is locked,change the battery immedicately .

F/R Rotation Switch Operation:

1. Double-click within 1 sec and does not release for 3 seconds.

2.LongBeep,thenGreenandRedlightash,themodelistransformedsuc-

cessfully.

Mode 1 - AUTO: Tool return to Forward automatically after Rev operation.

Mode 2 - MANUAL: Tool needs to be adjusted manually to Forward operation after Rev

operation.

CHARGING THE BATTERY

1. Place charger in a cool and well-ventilated area.

2. Slide the battery into charger easily and push to the bottom.

CHARGER LED INDICATIONS

Red Lit: Ready to charge.

Flashing Red: The temperature of the battery is too high,

it will start to charge at temperature drop.

 Greenashing:Charging.

Green Lit: Battery is fully charged and trickle charge.

Flashing Red+Green: Battery Error, change battery.

BATTERY INDICATOR

TORQUE ADJUSTMENT

Note: During the adjustment, remove the

battery pack for your safety.

ADJUST HOLE

1. Lift the adjustment cover.

2. Take the adjust tool and insert to the bit holder.

3. Turn until the adjust hole shows up.

1. Insert the adjust tool into the adjust hole.

2. Turn clockwise to decrease torque.

Turn counterclockwise to increase torque.

  3.Testthetorquebyqualiedtester.

FRANÇAIS

18V 3/8''

COD. 58916 COD.58917

CODE Taille Volts

Vitesse

libre

(R.P.M)

Plage de

couple

(N.m)

Capacité

(mm) Cmk ±10% Poids

(kgs)

58916 Carré

3/8" 18 450 4~15 M4~M6 1,67 1,65

58917 200 15~35 M6~M8 2,17
