EIBENSTOCK EHD 1300 Manuale utente

Originalbetriebsanleitung ..……...…...........2 - 11

Original Instructions...……........................12 - 21

Dokumentacja techniczno-ruchowa...........22 - 31

Руководство по эксплуатации…………..32 - 41

EHD 1300

DEUTSCH

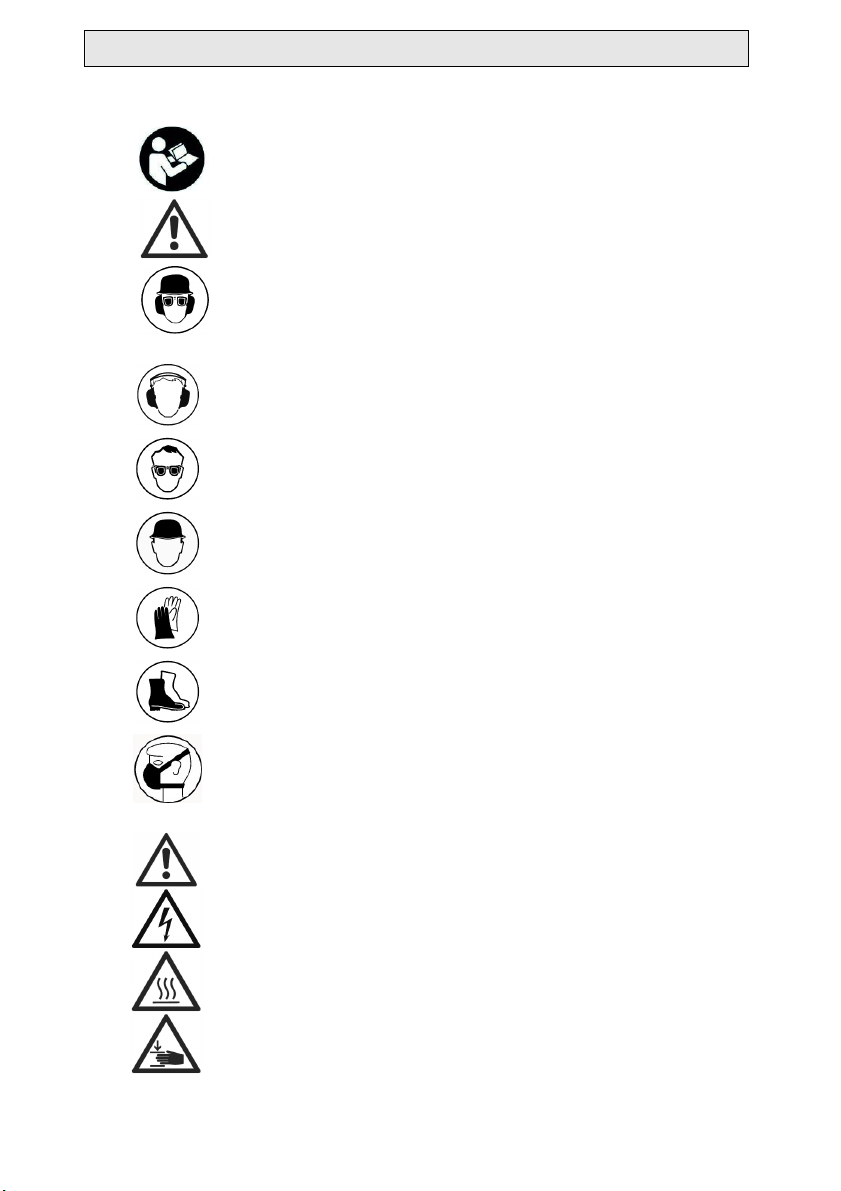

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen

Arb

eiten Sie konzentriert und lassen Sie Sorgfalt

walten. Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen

Gehörschutz benutzen

Augenschutz benutzen

Schutzhelm benutzen

Schutzhandschuhe benutzen

Schutzschuhe benutzen

Staubmaske tragen

Warnzeichen

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Maschine, Bohrkrone und Bohrständer sind schwer

– Vorsicht Quetschgefahr

Technische Daten

Diamant-Trocken-Kernbohrmaschine EHD 1300

Nennspannung: 230 V ~

Leistungsaufnahme: 1300 W

Nenndrehzahlen: 0 – 2000 min

-1

Nennstrom: 6 A

Bestellnummer

EHD 1300: 03111

EHD 1300 Set: 0311L

Frequenz: 50-60 Hz

max. Bohrdurchmesser: 82 mm

Werkzeugaufnahme: M 18

Schutzklasse: II

Schutzgrad: IP 20

Gewicht: ca. 3,4 kg

Funkentstörung nach: EN 55014 und EN 61000

lieferbares Sonderzubehör:

Artikel

Bestell Nr.

Staubabsaugung H M 18 35240

Dosensenker - M 16 ( für Staubabsaugung H )

für Mauerwerk Ø 68 mm

Ø 82 mm

35474

35472

für Kalksandstein Ø 68 mm

Ø 82 mm

35475

35476

Aufnahmeschaft H M18i – M 16a 35512

Dosensenker – M 16 ( ohne Staubabsaugung )

für Mauerwerk Ø 68 mm

Ø 82 mm

35473

35471

Zentrierspitze H federnd 35612

Schärfstein 35910

Nass/Trockensauger DSS 25 A 09915

Lieferumfang

EHD 1300:

Diamantkernbohrmaschine mit Bedienungsanleitung im Transportkoffer.

EHD 1300 Set:

Diamantkernbohrmaschine mit Staubabsaugung H, Dosensenker für

Staubabsaugung H für Mauerwerk Ø 82 mm, Zentrierspitze H federnd und

Bedienungsanleitung im Transportkoffer.

Bestimmungsgemäßer Gebrauch

Die Diamant- Trocken- Kernbohrmaschine EHD 1300 ist für den

professionellen Einsatz bestimmt und darf nur von unterwiesenen Personen

bedient werden.

In Verbindung mit einem Diamant- Trockenbohrsystem mit Staubsauger ist

die Maschine zum Bohren von Ziegel, Kalksandstein, Porenbeton u.ä.

(Beton und Stein ausgenommen) bestimmt.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich,

wenn Sie die Bedienungsanleitung vollständig lesen und

die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise

im beigelegten Heft befolgt werden. Lassen Sie sich vor

dem ersten Gebrauch praktisch einweisen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder

durchtrennt, diese nicht berühren, sondern sofort den

Netzstecker ziehen. Gerät niemals mit beschädigter

Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter

Umgebung betrieben werden.

Arbeiten Sie nicht in explosionsgefährdeter Umgebung.

Arbeiten Sie nicht auf Leitern.

Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder

Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von

einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine

in die Steckdose stecken.

Manipulationen am Gerät sind nicht erlaubt.

Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter

ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,

z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen

bzw. bei der Montage eines Zubehörteiles.

Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund

stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im

unbeaufsichtigten Zustand.

Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,

bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den

Absaugschlauch immer nach hinten vom Gerät weg.

Elektrowerkzeuge müssen in regelmäßigen Abständen einer

Sichtprüfung durch den Fachmann unterzogen werden.

Schalten Sie nach einer Unterbrechung Ihrer Arbeit die

Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt

haben, dass sich die Bohrkrone frei drehen lässt.

Das Gerät darf nur zweihandgeführt eingesetzt werden.

Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

Nicht in rotierende Teile fassen.

Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen

während der Benutzung des Gerätes eine geeignete Schutzbrille,

Schutzhelm, Gehörschutz, Schutzhandschuhe, Staubmaske und

Schutzschuhe benutzen.

Während des Handbetriebes Gerät immer mit beiden Händen

halten und einen sicheren Stand einnehmen. Beachten Sie das

Reaktionsdrehmoment der Maschine im Blockierfall.

Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und

verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Elektrischer Anschluss

Die EHD 1300 ist in Schutzklasse II ausgeführt

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung

und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und – 10 % sind zulässig.

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,

dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.

Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und

zur Überhitzung von Maschine und Kabel führen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung

Querschnitt in mm²

1,5 2,5

110V 20 m 40 m

230V 50 m 80 m

Zusatzhandgriff

Die EHD 1300 darf nur in Verbindung mit dem Zusatzhandgriff betrieben

werden. Dieser wird von vorn auf den Getriebehals aufgesteckt, in die

gewünschte Position gebracht und durch Drehen des Handgriffes fest

angezogen.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit

Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Achtung!

Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die

Anwendung im Handbetrieb ist untersagt.

Bei jedem maschinell bedingten Stillstand oder einer

Unterbrechung der Stromversorgung ist der Feststellknopf

sofort durch Drücken des Ein-Aus-Schalters zu lösen.

Die Maschine ist mit einem Elektronikschalter ausgerüstet.

Je nach Tastendruck kann damit die Drehzahl reguliert werden.

Die Benutzung empfiehlt sich zum leichteren Anbohren.

Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem

Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch

deutlich schneller überhitzt.

Bohrkronen

Die EHD 1300 besitzt ein M18 Außengewinde. Für Bohrkronen mit M16

Innengewinde ist ein Aufnahmeschaft (Bestell.Nr. 35512) als Zubehör

erhältlich.

Die EHD 1300 Set verfügt über eine Staubabsaugung für Bohrkronen mit

M 16 Innengewinde und den entsprechenden Absaugöffnungen.

(Bestell. Nr. 35472, 35474, 35475, 35476)

Achten Sie darauf, dass die Diamantsegmente ausreichenden Freischnitt

gegenüber dem Bohrkronenkörper gewährleisten.

Vorsicht!

Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß

werden. Sie können sich die Hände verbrennen oder sich an den

Segmenten schneiden bzw. reißen.

Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutz-

handschuhe.

Die Bohrspindel hat Rechtsgewinde.

Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 24, der an

der Bohrspindel angesetzt wird.

Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die

Bohrkrone und die Kernbohrmaschine beschädigt werden.

Bohren

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Bei

Trockenbohrungen ist deshalb eine Staubabsaugung zu verwenden bzw.

eine Staubmaske zu tragen. Der passende Nass-Trocken-Sauger DSS 25

ist als Zubehör erhältlich. Die Verwendung einer Staubabsaugung ist

ebenfalls Voraussetzung für eine optimale Schnittleistung der Bohrkrone

(Luftkühlung). Für die Auswahl der geeigneten Bohrkronen für

unterschiedliche Materialien beachten Sie bitte die Angaben der

Bohrkronenhersteller.

Setzen Sie die Zentrierspitze so ein, dass diese in der Arbeitsspindel der

Staubabsaugung einrastet.

Schrauben Sie die entsprechende Trockenbohrkrone auf die Arbeitsspindel

der Staubabsaugung.

Betätigen Sie den Ein/Ausschalter und bohren Sie soweit, bis sich die

Segmente ca.5 mm in das zu bohrende Material eingearbeitet haben.

Entfernen Sie die Zentrierspitze. Setzen Sie die Bohrkrone in die

vorhandene Rille und beenden Sie die Bohrung.

Bohrkronenwechsel

Passen Sie den Vorschub dem Kronendurchmesser und der Leistung der

Maschine an.

Sollte das Bohrwerkzeug klemmen, versuchen sie nicht, dieses durch Ein-

und Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen

Verschleiß der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort

ab und lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem

passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus

dem Bohrloch.

Überlastungsschutz

Die Maschine ist zum Schutz von Bediener, Motor und Bohrkrone mit einem

mechanischen, elektronischen und thermischen Überlastungsschutz

ausgerüstet.

Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird

mittels einer Rutschkupplung die Bohrspindel vom Motor

entkoppelt.

Elektronisch: Bei einer Überlastung erfolgt über die Elektronik eine

selbständige Abschaltung der Maschine. Nach Entlastung

und Aus- und Wiedereinschalten des Geräteschalters kann

normal weitergearbeitet werden.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei

anhaltender Überlastung vor Zerstörung geschützt. Die

Maschine schaltet in diesem Falle selbständig ab und kann

erst nach entsprechender Abkühlung (ca. 2 min) wieder in

Betrieb genommen werden. Die Abkühlzeit ist abhängig von

der Erwärmung der Motorwicklung und der

Umgebungstemperatur.

Sicherheitskupplung

Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.

Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen.

Sie kann bei übermäßigem Verschleiß von einer autorisierten

Fachwerkstatt ersetzt werden.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt

Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung

und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu

überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und

Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu

halten.

Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das

Innere des Elektrowerkzeuges gelangen.

Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine

autorisierte Werkstatt ausführen zu lassen.

Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann

überprüfen lassen.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen

Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör

sind aus recyclefähigen Materialien hergestellt, wodurch eine

umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglicht wird.

Nur für EU

Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali EIBENSTOCK Trapano

EIBENSTOCK

EIBENSTOCK ETN 2001 P Manuale utente

EIBENSTOCK

EIBENSTOCK EHD 1801 Manuale utente

EIBENSTOCK

EIBENSTOCK BST 90 Manuale utente

EIBENSTOCK

EIBENSTOCK PLD 182.1 NT Manuale utente

EIBENSTOCK

EIBENSTOCK EHD 2000 S Manuale utente

EIBENSTOCK

EIBENSTOCK PLD 450.1 B Manuale utente

EIBENSTOCK

EIBENSTOCK EHD 1500 Manuale utente

EIBENSTOCK

EIBENSTOCK EHB 16/2.4 S R/L Manuale utente

EIBENSTOCK

EIBENSTOCK EHB 32 / 2.2 R R/L Manuale utente

EIBENSTOCK

EIBENSTOCK ESD 1801 Manuale utente

EIBENSTOCK

EIBENSTOCK ESD 1801 Manuale utente

EIBENSTOCK

EIBENSTOCK END 712 P Manuale utente

EIBENSTOCK

EIBENSTOCK BST 102/53 Manuale utente

EIBENSTOCK

EIBENSTOCK B 32 Manuale utente

EIBENSTOCK

EIBENSTOCK EBM 250/2 RP Manuale utente

EIBENSTOCK

EIBENSTOCK END 1550 P Manuale utente

EIBENSTOCK

EIBENSTOCK EHD 2000 S Manuale utente

EIBENSTOCK

EIBENSTOCK EFB 68 Manuale utente

EIBENSTOCK

EIBENSTOCK ETN 130/ 3 P Manuale utente

EIBENSTOCK

EIBENSTOCK 18EHB 16/1.4 S R/L Manuale utente

EIBENSTOCK

EIBENSTOCK PLB 500 Manuale utente

EIBENSTOCK

EIBENSTOCK PLB 450 Manuale utente

EIBENSTOCK

EIBENSTOCK KBM 50P Manuale utente

EIBENSTOCK

EIBENSTOCK PLD 182 NT Manuale utente

Manuali Trapano popolari di altre marche

Makita

Makita BDF456 Manuale utente

Black & Decker

Black & Decker LDX220 Manuale utente

Hitachi

Hitachi DH 40MA Manuale utente

Challenge

Challenge JO Manuale tecnico di riferimento

Makita

Makita LXFD01 Manuale utente

Festool

Festool T18+3 Manuale utente

Milwaukee

Milwaukee M12 FPDX-202X Manuale utente

EINHELL

EINHELL TE-RH 32 E Manuale utente

Makita

Makita DHP484 Manuale utente

Makita

Makita FD05 Manuale utente

Bosch

Bosch PSB 530 RA Manuale utente

Maximum

Maximum 054-1359-4 Manuale utente

Makita

Makita HP332D Manuale utente

Raider

Raider RDP-HD31H Manuale utente

Bort

Bort BPM-1400x2 Manuale utente

Black & Decker

Black & Decker 7266 Manuale utente

KENT USA

KENT USA TRD1230 Manuale utente

Bosch

Bosch GSB 19-2 RE Manuale utente
