EIBENSTOCK EPG 400 A Manuale utente

Originalbetriebsanleitung……………….

4 - 11

Original Instructions……………………..

12 - 18

Notice originale.......................................

19 - 26

Oorspronkelijke gebruiksaanwijzing…..

27 - 34

Original brugsanvisning………………… 35 - 41

EPG 400 A

Deutsch

Wichtige Hinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen

Arbeiten Sie konzentriert und lassen Sie

Sorgfalt walten.

Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Schutzhandschuhe

und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Technische Daten

Putzbearbeitungsmaschine EPG 400 A

Nennspannung: 18 V

Leerlaufdrehzahl: 80 min

-1

Scheibendurchmesser: 370 mm (Grundteller)

Werkzeugaufnahme: spezial

Gewicht (ohne Akku):

(mit Akku): 3,9 kg

4,5 kg

Bestellnummer: 065A1000

Lieferumfang

Putzbearbeitungsmaschine mit 2 Akkus 18V / 5,2 Ah, Ladegerät,

Grundteller, Schwammscheibe und Bedienungsanleitung im Koffer.

Bestimmungsgemäßer Gebrauch

Die Putzbearbeitungsmaschine EPG 400 A ist unter Verwendung des

entsprechenden Zubehörs geeignet zur Oberflächenbearbeitung von Kalk-

Zement- sowie Gipsputzen, zum Strukturieren von Kratzputzen und zum

Schleifen von Dämmplatten beim Vollwärmeschutz. Verwenden Sie nur

original CAS- (Cordless Alliance System) Akkupacks.

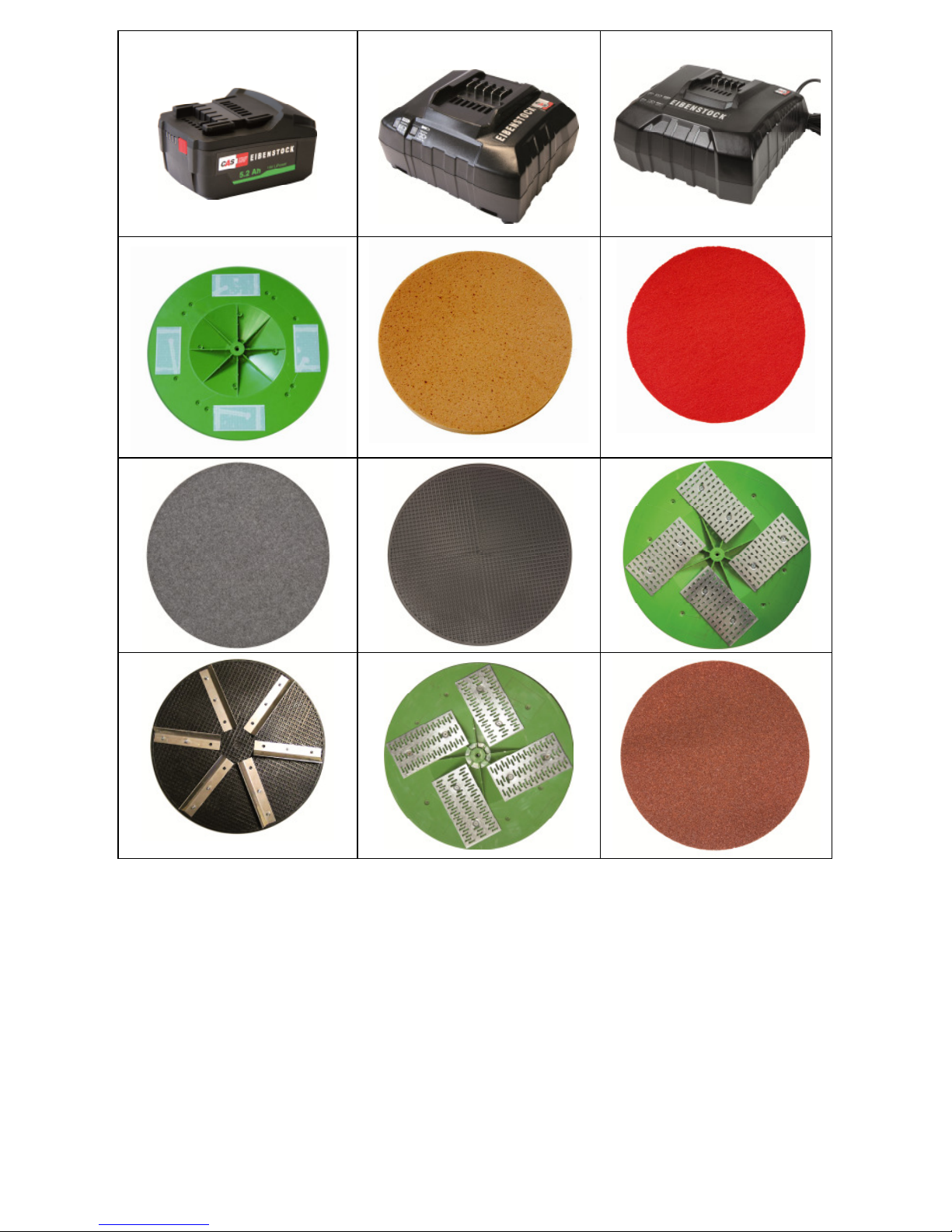

Lieferbares Zubehör:

Pos.

Bestellnr.

Artikel Anwendung

1 37731000

Li-Ion Akku 18V / 5,2 Ah

2 37734000

Ladegerät Standard Ladezeit ca. 110 min

3 37732000

Schnellladegerät Ladezeit ca. 45 min

4 37721000

Grundteller (Klett)

Ø 370 mm Basisträger für alle Klett-

Zubehörscheiben

5 37722000

Schwammscheibe

Ø 400 mm zum Filzen von Kalk-

Zementputzen

6 37725000

Schwammgummischeibe

Ø 380 mm zum Filzen von Kalk-

Zement- und Gipsputzen

7 37729000

Filzscheibe

Ø 395 mm zum Filzen von Kalk-

Zementputzen

8 37728000

Glättteller

Ø 380 mm zum Glätten von Beton

9 37724000

Kratzscheibe

Ø 370 mm zum Strukturieren von

Kratzputzen

10 37726000

Rabottierscheibe

Ø 385 mm zum Rabottieren von Kalk-

Zementputzen

11 3772A000

Kratz- und Rabottier-

scheibe Ø 370 mm

zum Rabottieren von Kalk-

Zementputzen und zum

Strukturieren von

Kratzputzen

12 37727000

Schleifscheibe

Korund P24

Ø 370 mm

zum Schleifen von

Dämmplatten beim VWS

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich,

wenn Sie die Bedienungsanleitung und die

Sicherheitshinweise vollständig lesen und die darin

enthaltenen Anweisungen strikt befolgen. Zusätzlich

müssen die allgemeinen Sicherheitshinweise im

beigelegten Heft befolgt werden. Lassen Sie sich vor dem

ersten Gebrauch praktisch einweisen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft

auf.

Das Gerät darf nicht feucht sein und nicht in feuchter

Umgebung betrieben werden. Es darf kein Spritzwasser in

die Nähe der Maschine gelangen. Vorsicht beim Umgang

mit feuchten Schwammscheiben.

Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin,

Verdünnung).

Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Manipulationen am Gerät sind nicht erlaubt.

Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist.

Kontrollieren Sie das Zubehör vor seiner Verwendung; keine

beschädigten Erzeugnisse verwenden.

Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht

und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 s

in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche

Schwingungen auftreten oder wenn andere Mängel festgestellt werden.

Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung

durch den Fachmann unterzogen werden.

Nicht in rotierende Teile fassen.

Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und

Staubschutz sowie eine Schutzbrille.

Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch

herumfliegende Partikel gefährdet werden.

Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

Während des Betriebes Gerät immer mit beiden Händen halten.

Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine

abgeschaltet wurde.

Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung,

Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des

Akkupacks ausgeschaltet ist.

Sicherheitshinweise zum Akkupack:

Akkupacks vor Nässe schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht öffnen!

Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare

Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in

Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls

Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem

Wasser aus und begeben Sie sich unverzüglich in ärztliche

Behandlung!

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN

3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks

die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem

Transportunternehmen. Zertifizierte Verpackung ist bei EIBENSTOCK

erhältlich. Versenden Sie Akkupacks nur wenn das Gehäuse

unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den

Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss

sichern (z. B. mit Klebeband isolieren).

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Inbetriebnahme

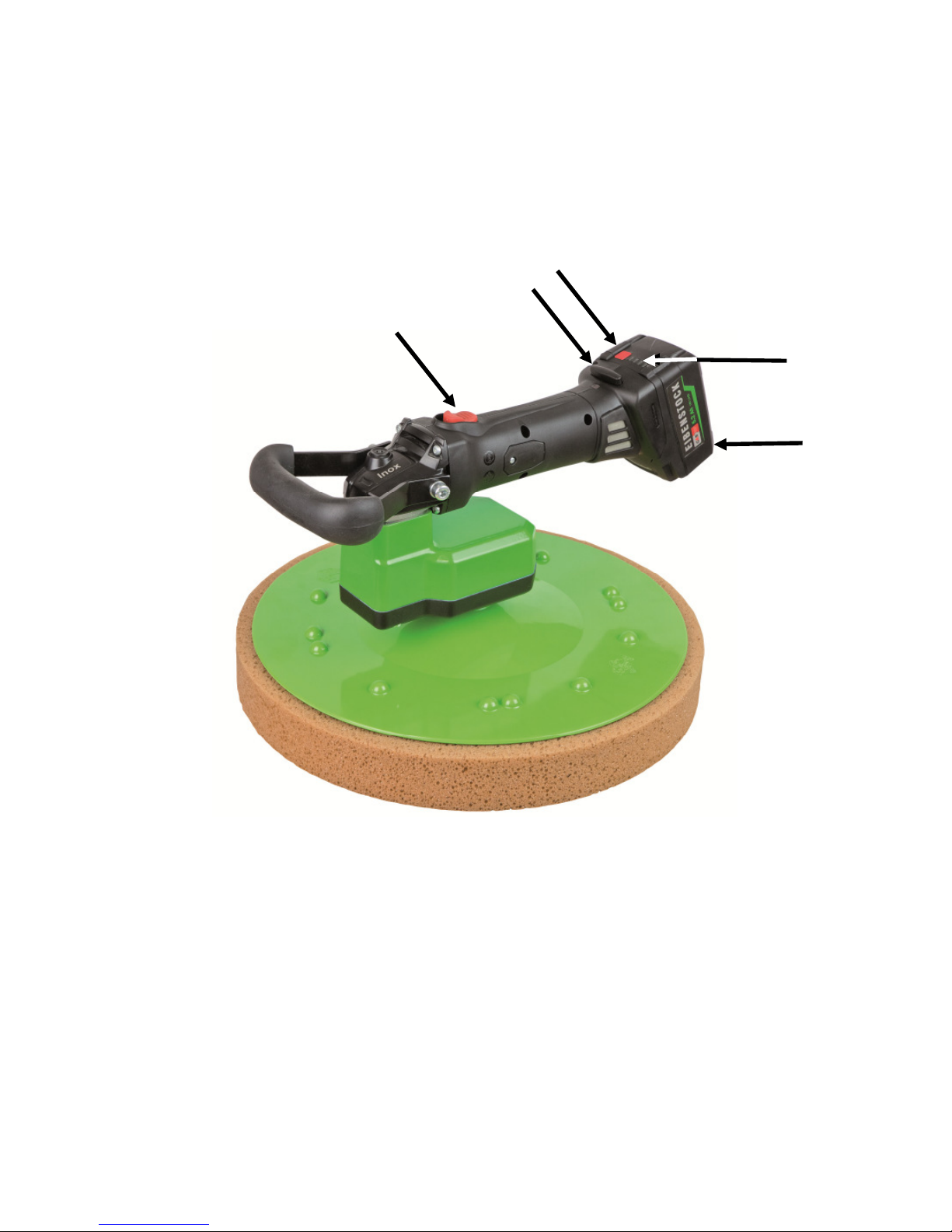

Akkupack:

Vor der Benutzung den Akkupack (1) aufladen. Laden Sie den Akkupack

bei Leistungsabfall wieder auf.

Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 30°C.

Li-Ion-Akkupacks „Li-Power“ haben eine Kapazitäts- und Signalanzeige (2):

- Taste (3) drücken und der Ladezustand wird durch die LED-Leuchten

angezeigt.

- Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder

aufgeladen werden.

Akkupack entnehmen:

Taste zur Akkupack-Entriegelung (4) drücken und Akkupack (1) nach vorne

herausziehen.

Akkupack einsetzen:

Akkupack (1) bis zum Einrasten aufschieben.

Drehbarer Akkupack:

Der hintere Maschinenteil lässt sich in 3 Stufen um 270° drehen und

dadurch die Form der Maschine den Arbeitsbedingungen anpassen. Nur in

eingerasteter Stellung arbeiten.

Ein-/ Ausschalten

Einschalten:

Schaltschieber (5) nach vorn schieben.

Zur Dauereinschaltung dann nach unten kippen bis er einrastet.

Ausschalten:

Auf das hintere Ende des Schaltschiebers (5) drücken und loslassen.

Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der

Hand gerissen wird. Daher die Maschine immer mit beiden Händen an

den vorgesehenen Handgriffen festhalten, einen sicheren Stand

einnehmen und konzentriert arbeiten.

Werkzeugwechsel

Montage des Grundtellers und der Kratzscheibe:

Setzen Sie den Grundteller oder die Kratzscheibe auf die Arbeitsspindel

und befestigen Sie diese mit der mitgelieferten Schraube.

Montage der Arbeitsscheiben:

Setzen sie die Arbeitsscheibe mittig auf den Kletthafteller.

Um einen festen Sitz der Scheibe zu gewährleisten, müssen die

Klettflächen vollflächig aufeinander haften.

Achtung!

Prüfen Sie vor Inbetriebnahme des Gerätes den korrekten Sitz des

monierten Zubehörs. Lassen Sie die Maschine in sicherer Position

kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie die

Arbeit sofort ab.

Arbeitshinweise

Schalten Sie das Gerät ein und setzen Sie es vorsichtig auf die zu

bearbeitende Fläche auf. Halten Sie das Gerät fest in beiden Händen und

arbeiten Si

e in linearer oder kreisender Bewegung.

Achtung!

Nicht in rotierende Teile fassen!

Putzbearbeitung:

Beachten Sie bei allen Anwendungen immer auch die Produktangaben und

Verarbeitungshinweise der Putzhersteller. Nur bei Einhaltung der

entsprechenden Verarbeitungshinweise und entsprechender Standzeiten

der Putze kann ein optimales Arbeitsergebnis erzielt werden.

Achtung!

Tauchen Sie die Arbeitsscheibe niemals direkt ins Wasser.

Pflege und Wartung

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung

und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist

nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und

Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu

halten.

Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das

Innere des Elektrowerkzeuges gelangen.

Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine

autorisierte Werkstatt ausführen zu lassen.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen

Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör

sind aus recycelfähigen Materialien hergestellt und entsprechend zu

entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch

wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglicht.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik- Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug

entladen. Die Kontakte gegen Kurzschluss sichern (z. B.

mit Klebeband isolieren).

Geräusch / Vibration

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt

typischerweise:

Schalldruckpegel L

74 dB(A)

Schallleistungspegel L

85 dB(A)

Unsicherheit K 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte a

und Unsicherheit K ermittelt entsprechend EN

60745:

Schwingungsemissionswert a

2,5 m/s

Unsicherheit K 1,5 m/s

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen

Anwendungen des Elektrowerkzeugs. Wenn allerdings das

Elektrowerkzeug für andere Anwendungen, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über

den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die

Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder

zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich

reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des

Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:

Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der

Hände, Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im

Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für

Sachmängel von 12 Monaten (Nachweis durch Rechnung oder

Lieferschein).

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße

Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden

unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt

an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

Indice

Lingue:

Altri manuali EIBENSTOCK Utensili elettrici

EIBENSTOCK

EIBENSTOCK EBM 300/3 P Manuale utente

EIBENSTOCK

EIBENSTOCK EPG 400 Manuale utente

EIBENSTOCK

EIBENSTOCK ETN 162/3 Manuale utente

EIBENSTOCK

EIBENSTOCK EZR 22 R R Manuale utente

EIBENSTOCK

EIBENSTOCK ETR 230 Manuale utente

EIBENSTOCK

EIBENSTOCK EHR 20.1 R Manuale utente

EIBENSTOCK

EIBENSTOCK EDS 181 Manuale utente

EIBENSTOCK

EIBENSTOCK EHR 20 / 2.5 S Manuale utente

EIBENSTOCK

EIBENSTOCK EZR 23 R Manuale utente

EIBENSTOCK

EIBENSTOCK EBM 250/ 2 RP Manuale utente

EIBENSTOCK

EIBENSTOCK EPF 200-3 Manuale utente

EIBENSTOCK

EIBENSTOCK EBM 352/3 Manuale utente

EIBENSTOCK

EIBENSTOCK PLD 450.1 B Manuale utente

EIBENSTOCK

EIBENSTOCK MXT 100.1 Manuale utente

EIBENSTOCK

EIBENSTOCK TwinMix 1800 Manuale utente

EIBENSTOCK

EIBENSTOCK EHR 23/2.4 S Manuale utente

EIBENSTOCK

EIBENSTOCK ETR 350 Manuale utente

EIBENSTOCK

EIBENSTOCK EHR 18.1 S SET Manuale utente

EIBENSTOCK

EIBENSTOCK EBS 125.4 O Manuale utente

EIBENSTOCK

EIBENSTOCK PLD 182 Manuale utente

EIBENSTOCK

EIBENSTOCK EPG 400 WP Manuale utente

EIBENSTOCK

EIBENSTOCK EBS 120.1 Manuale utente

EIBENSTOCK

EIBENSTOCK BST 300 V Manuale utente

EIBENSTOCK

EIBENSTOCK ETR 400 P Manuale utente

Manuali Utensili elettrici popolari di altre marche

AEG

AEG OMNI-JS Manuale utente

SIP

SIP 01533 Manuale utente

Ribimex

Ribimex PRS499 Manuale utente

3M Fiber Optic Connector Crimp Tool Manuale utente

Ryobi

Ryobi P524 Manuale utente

ROJEK

ROJEK FSN 300A Manuale utente

Kemper

Kemper 1740PRO Manuale utente

WABCO

WABCO OptiTire Manuale utente

EINHELL

EINHELL TE-MS 18/210 Li Manuale utente

Orgapack

Orgapack OR-T 85 Guida rapida

TOUGHCUT

TOUGHCUT Diamond 400 Manuale utente

Yaros

Yaros PB-3603 Manuale utente

Fein

Fein BSS 2.0 E Guida all'installazione

Baileigh Industrial

Baileigh Industrial SS-2725 Manuale utente

Milwaukee

Milwaukee 2674-20 Manuale utente

Fein

Fein BLs 1.6 Manuale utente

Princess

Princess Electric Multi Sharpener Manuale utente

FOREDOM

FOREDOM K.1050 Manuale
