Electrolux E36WC75G Manuale utente

E36WC75GSS Cover.tif E36WC75GSS Parts.eps s8015.eps

Product No. E36WC75GSS

Market North America

Color stainless/glass

Volts 120

Owner's Guide 316495007

Installation Instructions 316495007

Wiring Diagram 5995495263

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995495263

07/07/19

(EN/SERVICE/KC)

099

RANGE HOOD

Model No.

E36WC75G

Publication No: 5995495263 E36WC75GSS

07/07 2

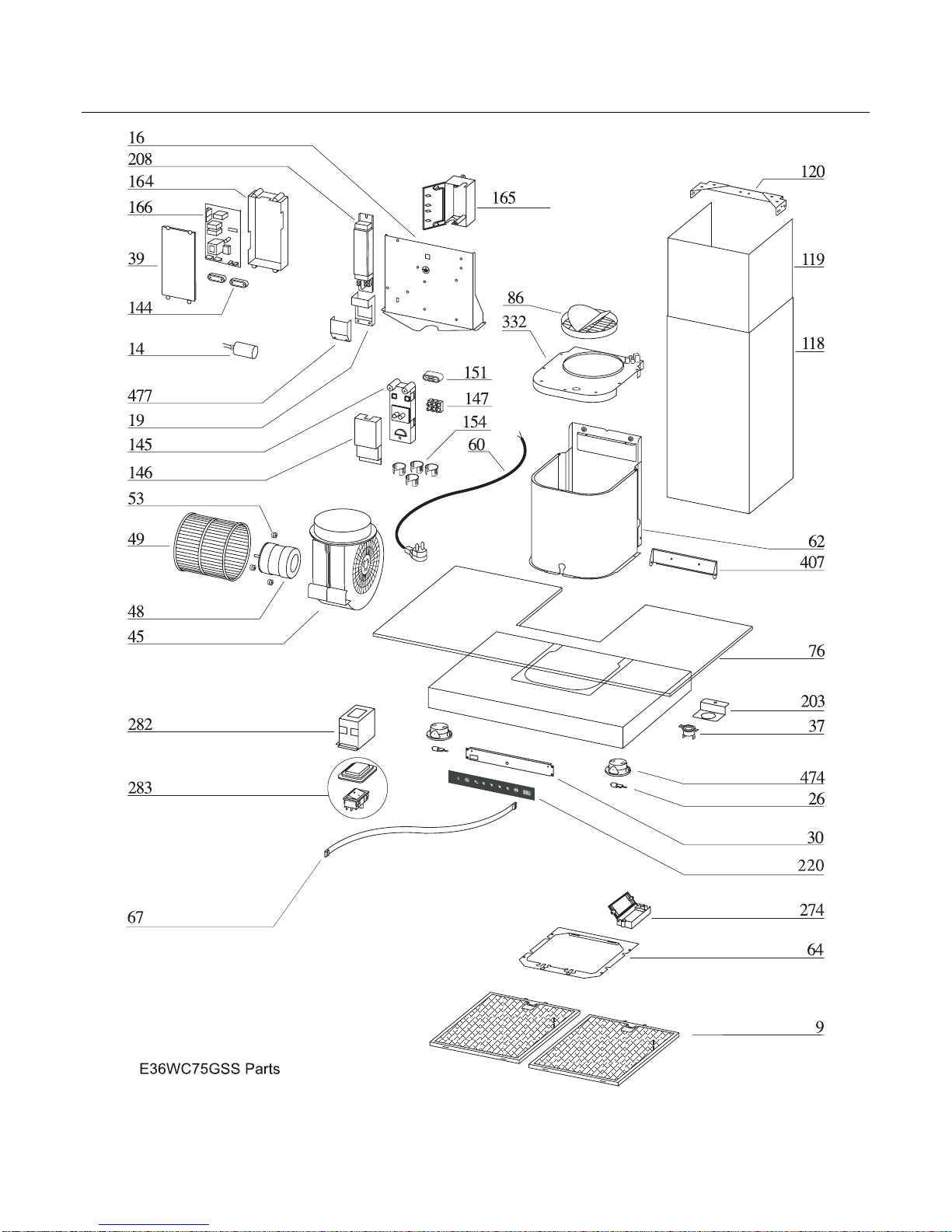

REPLACEMENT PARTS

E36WC75GSS Publication No: 5995495263

# Functional Parts 3 07/07

* Non-Illustrated Parts

REPLACEMENT PARTS

POS. NO PART NO. DESCRIPTION

9 # 5304455733 Filter, grease, aluminum

14 # 5304454900 Capacitor, motor

16 5304454949 Plate, mounting, electric system

19 5304454950 Bracket, transformer, protector

26 5304454951 Lamp, halogen, 20 W, 12 V

30 5304462833 Control Box, switch board

37 # 5304455734 Thermostat, Heat Sentry

39 5304454954 Cover, electrical box

45 5304454955 Housing, blower fan, scroll

48 # 5304462834 Motor, blower

49 # 5304455031 Blower Wheel, fan

53 5304462835 Washer, motor mount, rubber

60 # 5304454959 Power Cord, electric

62 5304454960 Housing, blower assembly

64 5304462837 Panel, filter support

67 # 5304462838 Wiring Harness, control panel

76 # 5304462850 Canopy, hood, glass

86 # 5304454974 Discharge Collar, damper

118 5304462851 Chimney, duct cover, lower flue

119 5304462852 Chimney, duct cover, upper flue

120 5304454981 Bracket, chimney mount, top flue

144 5304454982 Clamp, wiring

145 5304454983 Terminal Box, wiring

146 5304454985 Cover, terminal box

147 5304454986 Clamp, wiring junction

151 5304454987 Wire Stop, terminal box

154 5304454988 Clamp, power cord

164 5304455947 Electrical Box

165 5304454989 Electrical Box, with cover

166# 5304462841 Control Board, printed circuit

203 5304462845 Bracket, thermostat

208# 5304454992 Transformer

220# 5304462840 Switch Assembly, controls

274 5304455009 Fuse box

282 5304462843 Support, main switch

283# 5304462842 Switch Assembly, main

332 5304454996 Cover, blower, duct connector

407 5304454997 Bracket, blower support

474# 5304454999 Housing, lamp receptacle

477 5304455950 Cover, terminal, transformer

* 5304455001 Installation Kit, mtg. hardware

* # 5304455332 Fuse, 5 x 20 mm, 4 Amp, 125 V

* # 5304455333 Fuse Holder

Publication No: 5995495263 E36WC75GSS

07/07 4

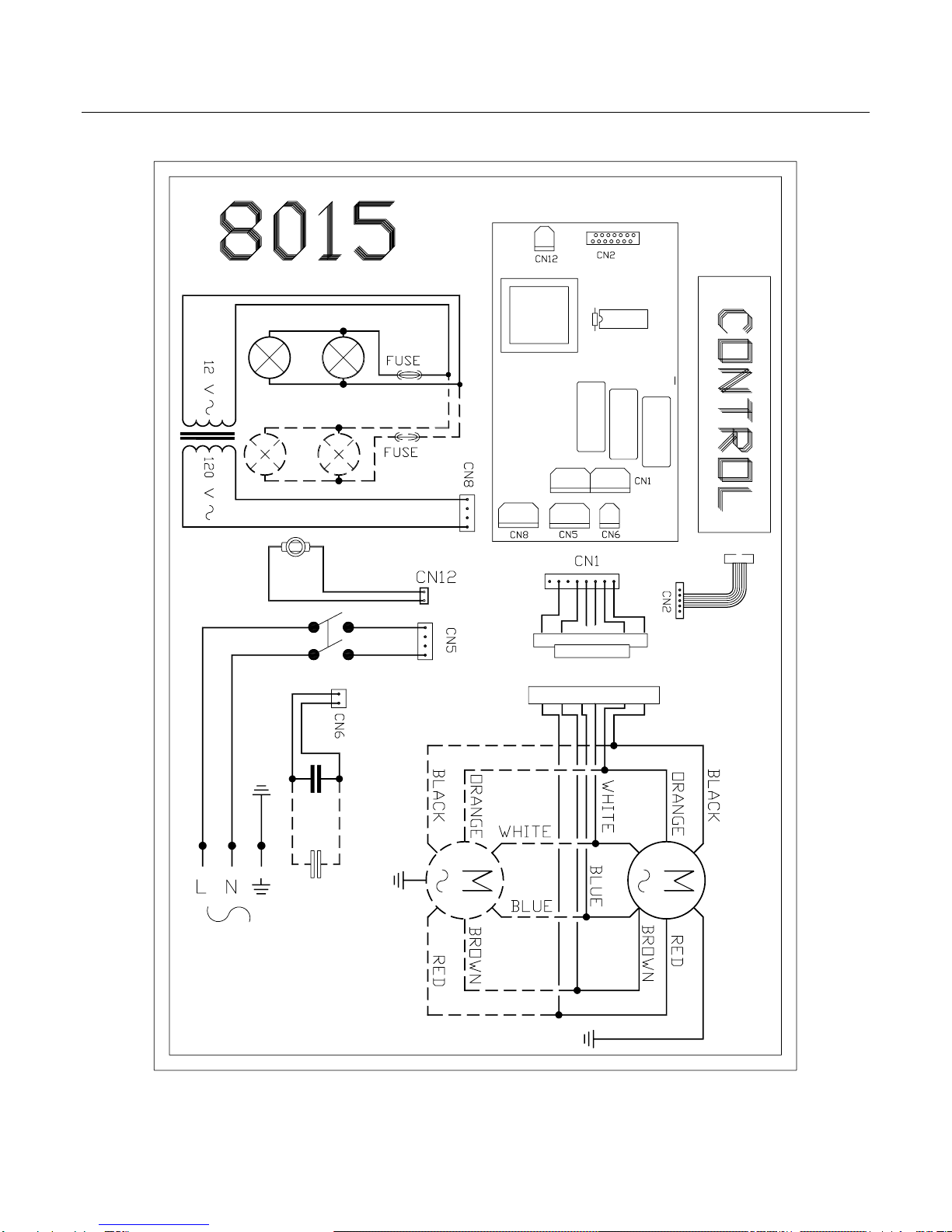

WIRING DIAGRAM
