Electrolux ICON E488WV120S Manuale utente

E488WV120S.eps CE488WV120S.eps DFEW30S2DCA.eps 65520.tif

Product No. E488WV120S

Series 48" x 18"

Color stainless

Market North America

Wiring Diagram 65520

Owner's Guide 5995438586

Installation Instructions 5995438602

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995456125

05/12/12

(EN/SERVICE/ECL)

377

RANGE HOOD

Model No.

E488WV120

Copyright ©2005 Electrolux Home Products, Inc.

All rights reserved.

Publication No: 5995456125 E488WV120S

12/05 2

REPLACEMENT PARTS

E488WV120S Publication No: 5995456125

# Functional Parts 3 12/05

* Non-Illustrated Parts

REPLACEMENT PARTS

POS. NO PART NO. DESCRIPTION

1 5304453511 Damper Assembly

2 5304453500 Trim, edge

3 5304452410 Bullnose Assembly, 48"

4 5304452450 Nut, hex, 3/8-24, brass

5 5304452463 Trim, lamp

6 # 5304453507 Control Box Assembly, complete

7 # 5304452416 Fan Motor Assembly, EBM

8 5304452460 Front, grime shield, 48"

9 5304453501 Knob, light

10 5304453508 Control Box

11 # 5304452424 Control, speed, 8 amp

12 # 5304452425 Switch, dimmer, light

13 5304452426 Knob, fan

14 5304452427 Insert, knob, fan

15 5304452428 Insert, knob, light

16 # 5304452429 Holder, lamp

17 # 5304448674 Lamp, halogen

18 5304452457 Shield, grime, 48"

21 5304452449 Filter, 11.88" x 15.18"

22 5304453502 Screw, phil TRS, #8 x 3/8

24 5304446015 Nut, hex keps, #8-32

34 5304452454 Screw, #8 x .375"

40 # 5304453510 Block, terminal

41 5304446279 Bushing, heyco, sb-875-11

42 5304446290 Nut, hex keps, #4-40, zinc

43 5304446289 Screw, phil pan hd, #4-40 x .625

* # 5304453512 Harness, light liner

Publication No: 5995456125 E488WV120S

12/05 4

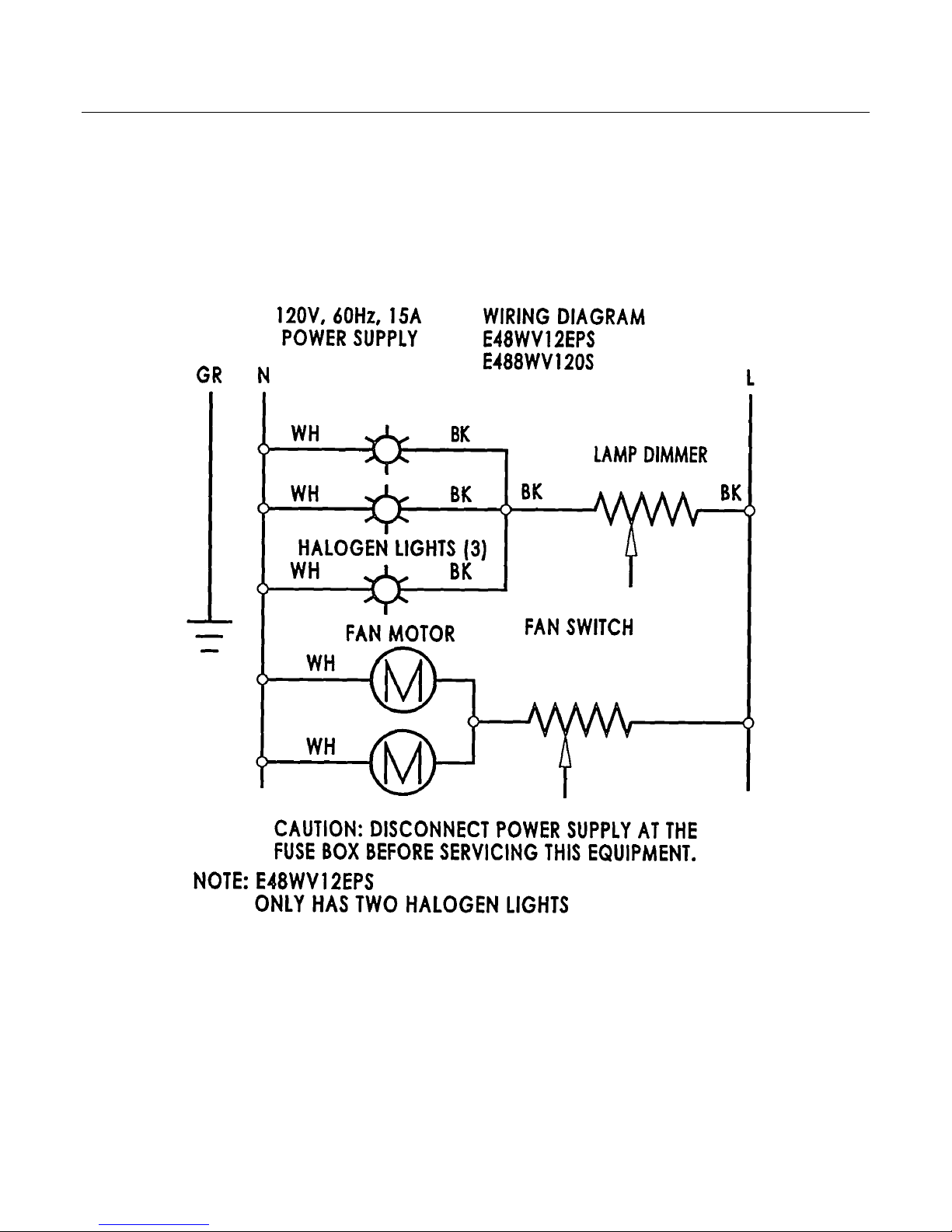

WIRING DIAGRAM
