Elenberg CTV-1515 Manuale utente

ЖК-ТВ 15” (38 СМ)

МОДЕЛЬ: C T V-1515

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

Меры предосторожности ...............................................................3

Основные характеристики .............................................................4

Обзор лицевой ибоковых панелей ................................................5

Пульт ДУ .........................................................................................7

Подключение ..................................................................................9

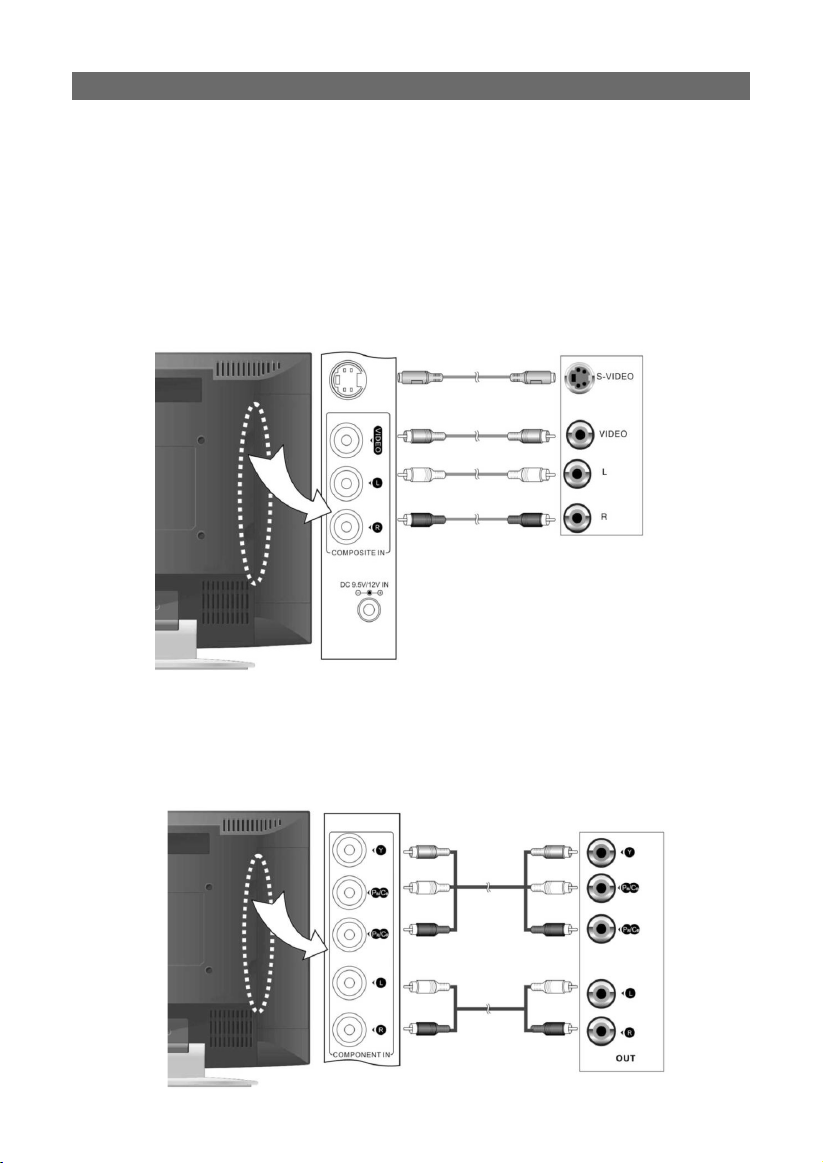

Подключение источника AV-сигнала .............................................9

Подключение источнику AV-сигнала через разъем Y/Pb/Pr ........10

Подключение кПК .........................................................................11

Подключение сетевого шнура .......................................................12

Подключение кантенне .................................................................13

Функции .........................................................................................14

Подготовка кэксплуатации ............................................................12

Настройка изображения .................................................................15

Настройка звука ..............................................................................15

Настройка таймера .........................................................................16

Функция настроек ...........................................................................17

Функции NICAM .............................................................................21

Другие функции .............................................................................22

Воспроизведение систочника AV-сигнала ....................................22

Использование ТВ вкачестве монитора ПК ....................................22

Поиск иустранение неполадок ......................................................22

Техническое описание ...................................................................23

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРИМЕЧАНИЯ

1) Прочитайте настоящее руководство.

2) Сохраните настоящее руководство.

3) Соблюдайте все указанные меры предосторожности.

4) Выполняйте все инструкции.

5) Не используйте данное устройство рядом сводой.

6) Очищайте устройство только сухой тканью.

7) Не блокируйте вентиляционные отверстия. Устанавливайте всоответствии с

инструкциями производителя.

8) Запрещается устанавливать устройство рядом систочниками тепла, такими как

радиаторы, батареи, печи идругими приборами (включая усилители), выделя-

ющими тепло.

9) Не стоит пренебрегать безопасностью, которая обеспечивается поляризованной

или заземляющей вилков. Поляризованная вилка снабжена двумя контактами,

один из которых шире другого. Заземляющая вилка снабжена двумя обычными

контактами иодним заземляющим. Более широкий или третий контакт пред-

назначены для Вашей безопасностью Если вилка входящего вкомплект шнура

питания не подходит кВашей розетке, обратитесь кэлектрику за заменой уста-

ревшей розетки.

10) Располагайте шнур питания втаких местах, где на него не будут наступать во

время ходьбы игде он не будет сжиматься, особенно возле вилки ивыхода из

прибора.

11) Используйте только дополнительные устройства иаксессуары, рекомендован-

ные производителем.

12) Используйте только вместе сподставками, штативами, кронштейнами или сто-

лами, рекомендованными производителями или продаваемыми вместе сдан-

ным устройством. При использовании тележки необходимо соблюдать осто-

рожность во избежание опрокидывания устройства вместе стележкой.

13) Во время грозы или если устройство длительное время не используется, необ-

ходимо отключать его от сети.

14) Все обслуживание устройства должно осуществляться квалифицированным сер-

висным персоналом. Сервисное обслуживание требуется вслучаях, когда уст-

ройство было как-либо повреждено, внутри устройства попала жидкость или

посторонние предметы, устройство подверглось воздействию дождя или влаги,

было уронено или не работает надлежащим образом.

15) Запрещается подвергать устройство воздействию любых жидкостей, атакже

ставить на устройство наполненные жидкостью предметы, такие как вазы.

Внимание: Ни вкоем случае не трогайте экран телевизора руками.

ВНИМАНИЕ:

ВНИМАНИЕ: Во избежание риска возник-

новения пожара или поражения элек-

трическим током ЗАПРЕЩАЕТСЯ под-

вергать данное изделие воздействию

дождя или влаги.

Значок молнии со стрелкой втреугольнике предупреждает пользователя о

присутствии “опасного напряжения”, которое может вызвать поражение элек

трическим током.

Восклицательный знак втреугольнике предупреждает пользователя онеоб-

ходимости ознакомиться сважными устройствами по управлению иэксплуа

тации устройства внастоящем руководстве.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Данное изделие сочетает всебе функции ЖК монитора ителевизора.

Диапазон режимов

Режим ТВ

Компонентный режим

Режим VGA

Композиционный режим

Режим S-Видео

Высококлассные характеристики:

Высокое разрешение:

ЖК- (жидкокристаллический) экран

Для передачи более четкого изображения телевизор оснащен цветным 15” ЖК-

экраном.

Усилитель стереозвучания

Два встроенных динамика мощностью 3Вт каждый обеспечивают звучание высо-

кого качества.

Разъемы AV иVGA

Телевизор может быть использован как для подключения внешних аудио ивидео

устройств, так ивкачестве монитора для ПК.

Особые функции

Наличие функции автоматического отключения

Режимы мульти аудио имульти видео

Режимы мульти аудио имульти видео обеспечивают больший выбор функций.

Автоматическая система поиска

При подключении антенны позволяет осуществлять автоматическую настройку

каналов.

Функция NICAM

Телевизор поддерживает функцию NICAM. Всоответствии ссигналом вещания

телевизионного канала возможен выбор соответствующей звуковой дорожки.

Примечание:

Порой на панелях экрана могут появиться маленькие точки темного либо светло-

го цвета, возникающие впроцессе изготовления, это считается приемлемым.

ОБЗОР ЛИЦЕВОЙ ИБОКОВЫХ ПАНЕЛЕЙ

1. Кнопка INPUT

Воспользуйтесь данной кнопкой для переключения режимов: компонентного, VGA,

композиционного, S-Видео или ТВ.

2. Кнопка MENU

Воспользуйтесь данной кнопкой для того, чтобы войти или выйти из настроек

меню.

3. Кнопки переключения каналов CH

3. Кнопки переключения каналов CH ▲/▼

Врежиме ТВ воспользуйтесь данными кнопками для переключения телевизионных

каналов. Вменю настроек, используйте данные кнопки для навигации ▲/▼вверх/

вниз.

4. Кнопка увеличения/уменьшения уровня громкости VOL

4. Кнопка увеличения/уменьшения уровня громкости VOL ◄/►

Врежиме ТВ воспользуйтесь данными кнопками для увеличения или уменьшения

уровня громкости. Внастройках меню данные кнопки могут использоваться вместо

кнопок направления ◄/►.

5. Кнопка питания POWER

Воспользуйтесь данной кнопкой для активации/дезактивации режима ожидания.

6. 15” цветной ЖК-экран

Для передачи более четкого изображения телевизор оснащен 15” ЖК-экраном.

7. Акустические системы

Динамики высокого качества стереозвучания.

8. Сенсор пульта дистанционного управления

Сенсор, принимающий сигналы пульта дистанционного управления.

ЗАДНЯЯ ПАНЕЛЬ

Откройте крышки справой инижней сторон задней панели, внутри отсеков вы

увидите разъемы:

1. Разъемы Y/Pb/Pr

Подсоединение внешней аппаратуры вкомпонентном режиме осуществляйте через

разъем Y/Pb/Pr илевый/правый аудио разъемы.

2. Разъем S-Видео

Подсоединение внешней аппаратуры врежиме S-Видео осуществляйте через разъ-

ем S-Видео.

3. Видео, Левый/Правый аудио разъемы

При подсоединении через разъем Видео используйте режим CVBS или режим

S-Видео.

При подсоединении через Левый/Правый аудио разъемы используйте режим Ком-

позиционный или режим S-Видео.

4. Разъем для подключения переходника 9.5/12В

Воспользуйтесь данным разъемом для подключения переходника.

5. Разъем VGA

Используйте данный разъем при подключении кПК.

6. Разъем PC Audio

Используйте данный разъем для передачи звукового сигнала при подключении к

ПК.

7. Разъем для подключения антенны

Используйте данный разъем для подключения внешнего источника сигнала SECAM.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Кнопка INPUT

Воспользуйтесь данной кнопкой для

переключения режимов: Компонент-

ный, VGA, ТВ, Композиционный или

S-Видео.

2. 0~9 цифровые кнопки

Используйте данные кнопки для вво-

да цифр.

3. Кнопка Х

Используйте данную кнопку для пе-

реключения на последний из про-

смотренных каналов врежиме ТВ.

4. Кнопка MUTE

Используйте данную кнопку для от-

ключения/включения звука.

5. Кнопки направления (▲/▼,◄/►)

Вменю настроек используйте кноп-

ки ▲/▼для выбора желательной Вам

опции, для изменения параметров

опции используйте кнопки ◄/►.

Врежиме телетекста используй-

те кнопки ◄/►для перелистывания

дополнительных страниц, для пере-

листывания основных страниц ис-

пользуйте кнопки ▲/▼.

6. Кнопка ОК

Используйте данную кнопку для под-

тверждения выбора опции вменю на-

строек. Врежиме телетекста исполь-

зуйте данную кнопку для активации

или дезактивации режима отображе-

ния дополнительной страницы.

7. Кнопка INFO.

Воспользуйтесь данной кнопкой для

отображения текущей информации.

8. Кнопка SLEEP

Воспользуйтесь данной кнопкой для

того, чтобы установить время авто-

матического отключения.

9. Кнопки VOL +/-

Используйте данные кнопки для уве-

личения/уменьшения уровня гром-

кости.

10. Кнопка SOUND

Используйте данную кнопку для

переключения режимов звучания:

обычный, поп-музыка, классическая

музыка, рок-музыка, театр, голос,

личный или BBE Viva.

11. Кнопка красного цвета

Используйте данную кнопку врежиме

телетекста для отображения красных

страниц.

12. Кнопка зеленого цвета

Используйте данную кнопку врежиме

телетекста для отображения зеленых

страниц телетекста.

13. Кнопка

Врежимах ТВ, Композиционный или

S-Видео используйте данную кнопку

для отображения/отмены отображе-

ния телетекста или отображения те-

летекста всмешанном режиме.

14. Кнопка

Врежиме телетекста используйте

данную кнопку для отмены отобра-

жения/отображения телетекста.

15. Кнопка

Врежиме телетекста используйте дан-

ную кнопку для отображения страни-

цы содержания телетекста.

16. Кнопка

Врежиме телетекста используйте дан-

ную кнопку для отображения скрытой

информации, например, решений ре-

бусов или кроссвордов; для сокрытия

данной информации нажмите данную

кнопку еще раз.

Описание пульта дистанционного

управления

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

17. Кнопка POWER

Воспользуйтесь данной кнопкой для

активации/дезактивации режима

ожидания.

18. Кнопка -/--

Врежиме ТВ нажмите данную кнопку

один раз для выбора канала, номер

которого состоит из одной цифры,

или два раза для выбора канала, но-

мер которого состоит из двух цифр;

после чего спомощью цифровых

кнопок введите номер канала.

19. Кнопка MENU

Используйте данную кнопку для вхо-

да или выхода из меню настроек.

20. Кнопка EXIT

Используйте данную кнопку для вы-

хода из меню настроек.

21. Кнопки СН+/-

Врежиме ТВ используйте данные

кнопки для переключения каналов.

22. Кнопка STEREO

Воспользуйтесь данной кнопкой для

переключения режимов звучания.

Функция работает врежиме ТВ.

23. Кнопка синего цвета

Врежиме телетекста воспользуйтесь

данной кнопкой для отображения

страниц синего цвета.

24. Кнопка желтого цвета

Врежиме телетекста воспользуйтесь

данной кнопкой для отображения

страниц желтого цвета.

25. Кнопка

Врежиме телетекста используйте

данную кнопку для остановки дви-

жения телетекста/возобновления пе-

релистывания страниц телетекста.

26. Кнопка

Врежиме телетекста нажмите данную

кнопку один раз, чтобы увеличить

размер букв верхней половины эк-

рана вдвое; нажмите еще раз, чтобы

увеличить размер букв нижней поло-

вины экрана вдвое; нажмите третий

раз, чтобы вернуться кобычному ва-

рианту отображения телетекста.

27. Кнопка

Врежиме телетекста, воспользуйтесь

данной кнопкой для выбора четырех

различных групп трехзначных чисел,

которые выделены разными цвета-

ми ирасположены внижней части

экрана. На пульте дистанционного

управления нажмите кнопку, цвет

которой соответствует группе цифр,

отображенных на экране, азатем с

помощью цифровых кнопок введите

номер страницы, которую требуется

отобразить.

Повторите данную процедуру для

каждой страницы, которую Вы хотите

сохранить, используя соответствую-

щие цветные кнопки.

28. Кнопка

Врежиме телетекста воспользуйтесь

однократным или двукратным нажа-

тием данной кнопки для включения

или выключения часов.

ПОДГОТОВКА ПУЛЬТА КЭКСПЛУАТАЦИИ

Перед использованием пульта:

Аккуратно откройте заднюю крышку

отсека для батарей нажатием на защелку,

как показано на рисунке.

Вставьте две батареи (ААА 1,5 V), убе-

дитесь всоблюдении полярности, отоб-

раженной на схеме, наклеенной внутри

отсека.

Затем аккуратно, не применяя особых

физических усилий, во избежание по-

ломки защелки, закройте крышку отсека.

• При обычном использовании эле-

ментов питания должно хватить на пери-

од до шести месяцев.

• Если Вы не используйте пульт дли-

тельное время, пожалуйста, вытащите

батареи во избежание возникновения

неполадок спультом, которые могут по-

явиться вследствие порчи батарей или

коррозии металлических элементов со-

единений.

Использование пульта:

Обратите пульт внаправлении сен-

сора, который находится на панели сис-

темы. Позволительное расстояние дейс-

твия не превышает 5 метров, впределах

угла 60 градусов.

Примечание:

• Расстояние действия сигнала может

зависеть от освещения помещения. По-

жалуйста, проделайте несколько проб

применения пульта, для определения

лучшего расстояния иуглов передачи

сигнала перед установкой системы.

• Во избежание нарушения эффек-

тивности работы сенсора, не устанав-

ливайте систему под попадание прямых

солнечных лучей.

• Не располагайте предметы на рас-

стоянии между пультом исенсором, ко-

торые могут заблокировать сигнал.

• Не используйте данный пульт од-

новременно сдругими пультами дис-

танционного управления.

ПОДКЛЮЧЕНИЕ

Не подсоединяйте сетевой шнур до тех пор, пока не осуществите все необходимые

подключения.

Следуйте цветовой маркировке при подключении аудио- видеокабелей.

Подключение источника AV-сигнала

Для подсоединения кисточнику AV-сигнала используйте аудио- видеокабеля. Соеди-

ните разъемы на задней панели телевизора сразъемами на дополнительном оборудова-

нии. Для подключения внешнего оборудования при помощи S-Видео-кабеля используйте

разъемы S-Видео на задней панели телевизора иразъемы на внешнем оборудовании.

После осуществления подсоединения установите переключатель напряжения на те-

левизоре ина внешнем оборудовании вположение Вкл., после чего спомощью кнопки

INPUT установите режим Композиционный или S-Video.

Примечание:

Разъемы Аудио левый иправый могут быть использованы как для композиционного

режима, так идля режима S-Видео.

Источник AV-сигнала

Подключение источника AV-сигнала через разъем Y/Pb/Pr

Для подсоединения внешнего оборудования используйте аудио- видеокабеля, сих

помощью подсоедините разъемы Y/Pb/Pr на задней панели телевизора кразъемам на

внешнем оборудовании.

После осуществления подсоединения установите кнопку питания на телевизоре ина

внешнем оборудовании вположение Вкл. испомощью кнопки INPUT установите режим

Компонентный.

Источник AV-сигнала

Altri manuali per CTV-1515

Indice

Lingue:

Altri manuali Elenberg TV LCD

Elenberg

Elenberg CTV-2065 Manuale utente

Elenberg

Elenberg LTV-3231 Manuale utente

Elenberg

Elenberg CTV-1540 Manuale utente

Elenberg

Elenberg LVD-1902 Manuale utente

Elenberg

Elenberg LTV-2631 Manuale utente

Manuali TV LCD popolari di altre marche

LG 32LC4R* Manuale utente

ViewSonic

ViewSonic N4200w-1 VS10945-1M Manuale utente

Salora

Salora 22LED1600 Manuale utente

Samsung

Samsung LA32E420 Guida

Dell

Dell W1900 19 Istruzioni utente

Samsung

Samsung LN40C670M1F Manuale utente

Samsung

Samsung Series 4+ Manuale utente

Samsung

Samsung 5 Series Manuale utente

Grundig

Grundig 40 VLE 8230 BP Manuale utente

Philips

Philips 43PFL4901/F7 Manuale utente

Sony

Sony Bravia XBR-43X830C Manuale utente

LG 32LS350 Manuale utente

VIORE

VIORE LED32VF60 Manuale utente

Toshiba

Toshiba Regza 42HL167 Manuale utente

JVC

JVC LT-32A220 Manuale utente

Philips

Philips 20TA1000/93 Manuale utente

Philips

Philips 32PFL3158T/12 Manuale utente

Sony

Sony Bravia KDL-V32XBR2 Manuale utente
