Elvox 8870 Manuale utente

Elvox 8870

Terminals

B

1 Speech In (Speaker)

2 Speech Out (Mic)

3 Common (link to 4/5)

6 Call

7 Lock

IMPORTANT NOTE :

1) Before replacing the handset make note of the wires to each terminal on the existing unit (an easy way

is to cut each core off leaving a piece of the insulation in place with colour visible) twist unused cores

together (so you know they are not used, do not short them out).

2) Some older systems will have cable with one coloured core and a solid white core in this case mark

each core with a marker or tape.

3) Some systems may have loop on wiring, you w

ill have 2 cables into your handset (make sure any joins

remain, as these may be serving other flats on the system).

© 2010 www.intercomsrus.com

WIRING DIAGRAM

ELVOX 8870 & 900 1 Way Basic Kit

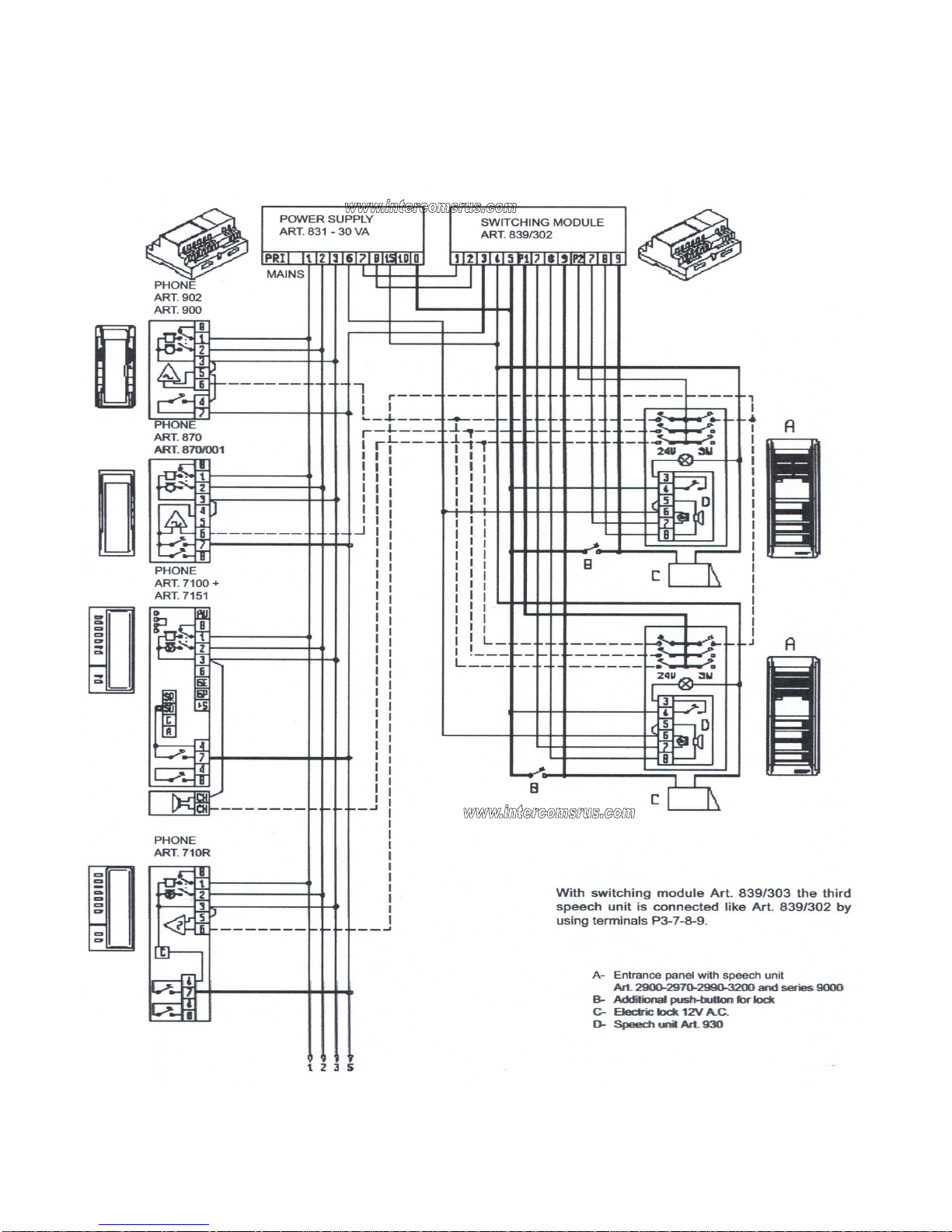

WIRING DIAGRAM

ELVOX 8870 & 900 with 2 entrance panels

Questo manuale è adatto per i seguenti modelli
