Emos H1085 Manuale utente
_GB__
Audio door phone set________________________
Description:

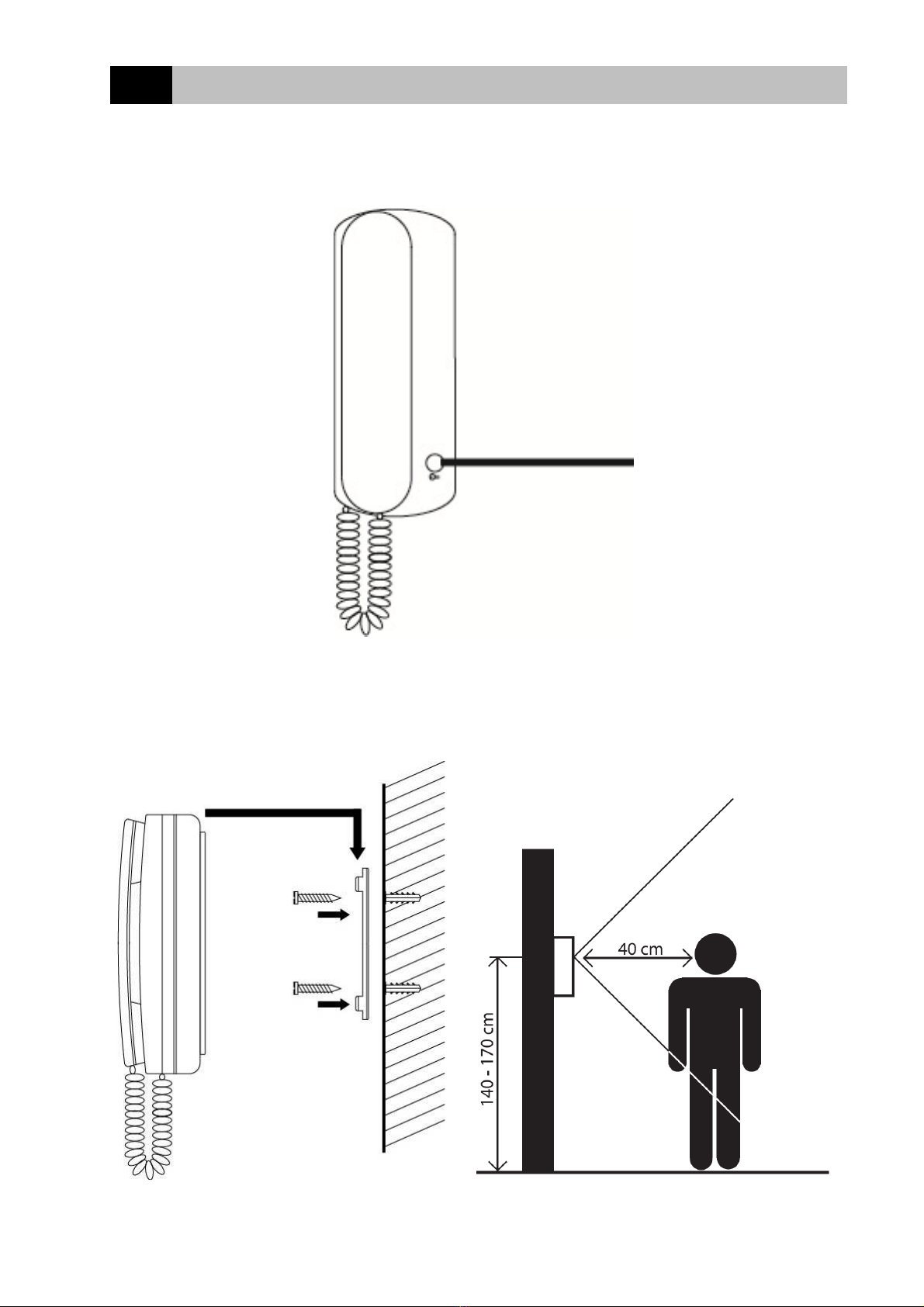

Installation
lock

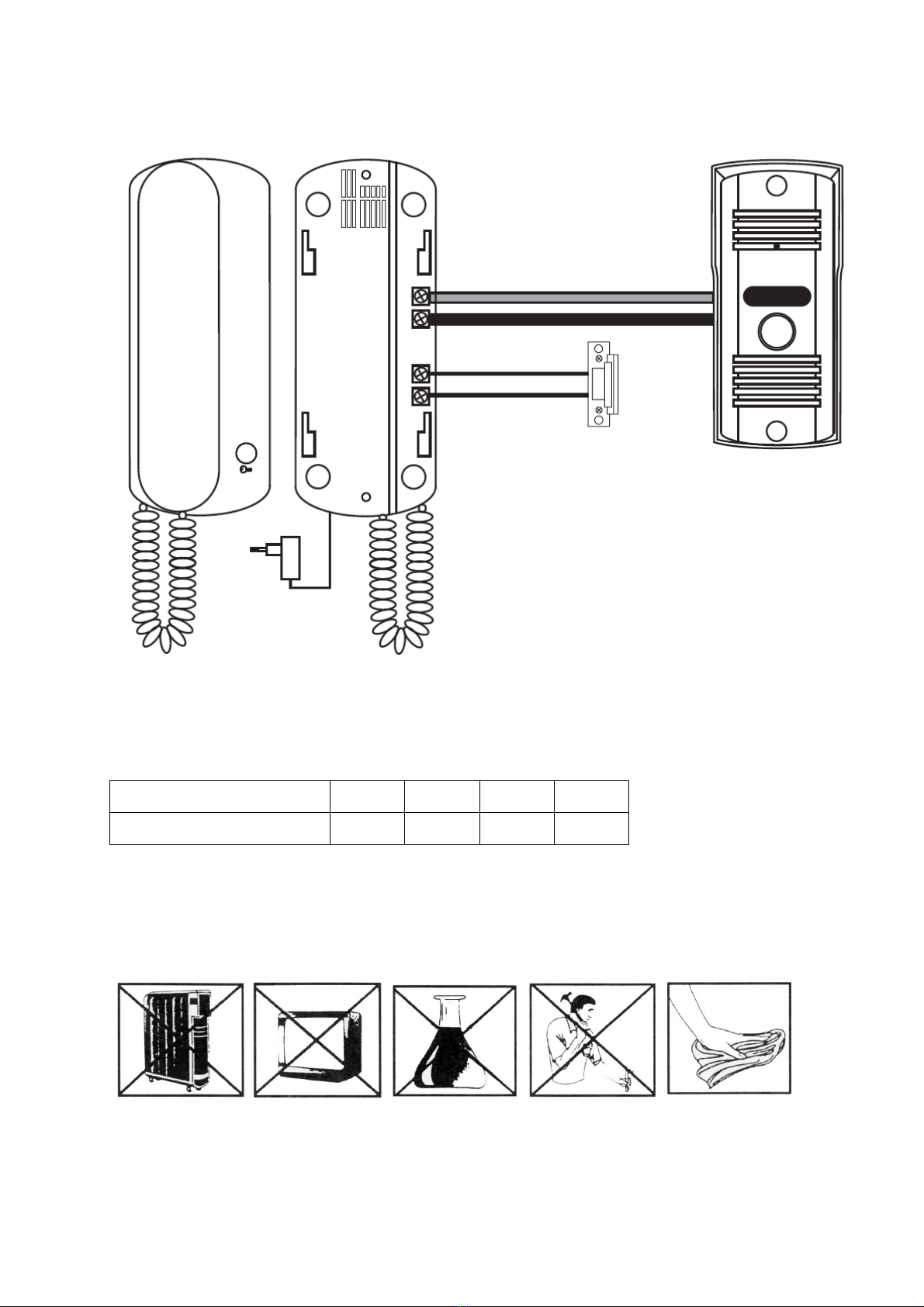

Wiring diagram of video phone system
Requirements on cabling of the system
Video door phone system uses 2 core cables. Maximal distances between camera unit and monitor with
regards to the cross sectional area (C A) of the wires is show in the following table.
C A of the wire [mm] 0,5 0,65 0,8 1
Distance [m] 30––– 50 70 115
Attention please!
It is strictly recommended that electric device is powered off and unplugged from the mains power
during the maintenance!
Do not use the equipment where environment with vibrations. Protect the equipment from falls.
_CZ__ ada audio vrátného_________________________
Technický popis

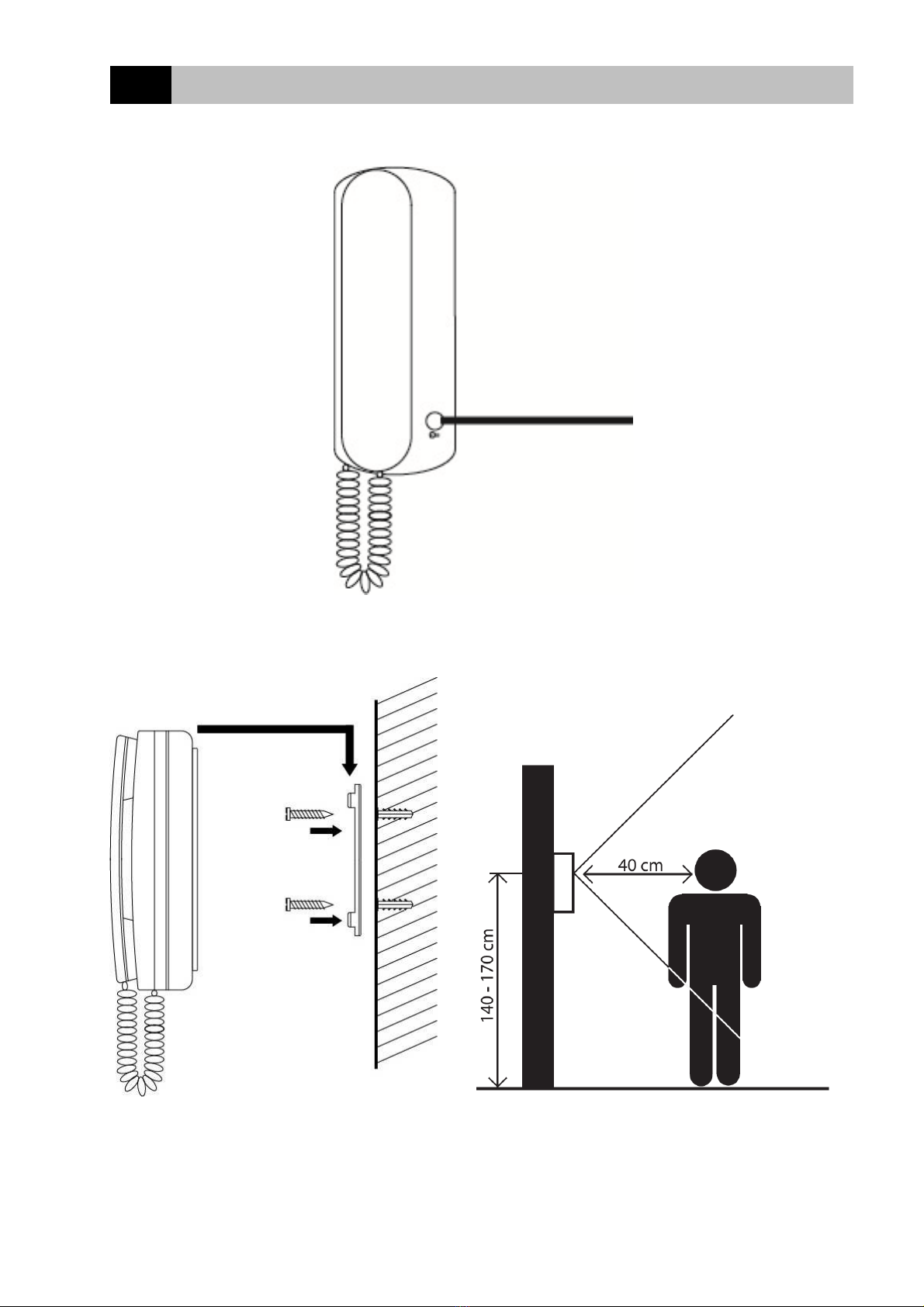

Instalace
zámek
chéma zapojení
Parametry propojovacího vedení
Systém videovrátného používá stíněný 2 žilový kabel. Přibližné maximální vzdálenosti mezi kamerou a
monitorem vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce.
Průměr jádra vodiče [mm] 0,5 0,65 0,8 1
Vzdálenost [m] 30 50 70 115
Pozor!
Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu
ze sítě!
_SK__ ada audio vrátnika _ _______
Technický popis
Inštalácia
zámok
zámok
chéma zapojenia
Parametre prepojovacieho vedenia
Systém videovrátnika používa tienený 2 žilový kábel. Približné maximálne vzdialenosti medzi kamerou a
monitorom vzhľadom k priemeru jednotlivých vodičov sú uvedené v nasledujúcej tabuľke.
Priemer jadra vodiče [mm] 0,5 0,65 0,8 1
Vzdialenosť [m] 30 50 70 115
Pozor!
Prístroj je nutné pred čistením uviesť do bez napäťového stavu odpojením sieťového prívodu zo siete!
Bezpečnostné upozornenie
Prístroj nevystavujte vybráciam a pádom
_PL__
Zestaw domofon audio
_ _______
Opis techniczny
Instalacja
z
a
m
e
k
chemat podłączenia
Parametry przewodów łączących elementy systemu
System wideodomofonu korzysta z ośmiożyłowego przewodu ekranowanego. Odległości maksymalne
pomiędzy kamerą i monitorem w stosunku do średnicy poszczególnych przewodników zawiera następująca
tabelka.
średnica przewodnika [mm] 0,5 0,65 0,8 1
Odległość [m] 30 50 70 115
Uwaga!
Urządzenie w czasie czyszczenia nie może być podłączone do sieci elektrycznej!
Ostrzeżenia
- Urządzenia nie wolno poddawać wibracji i wstrząsom
