ENKHO 158381.01 Manuale utente

AVVITATORE DA 4V

4V SCREWDRIVER

4V IZVIJAC

4V ODVIJAC

cod. articolo 158381.01

158381.01

IM 158381.01 Ed.1 09/2020

Istruzioni per l’uso originali

Original instructions

Originalna navodila

Izvorne upute

12 13 14

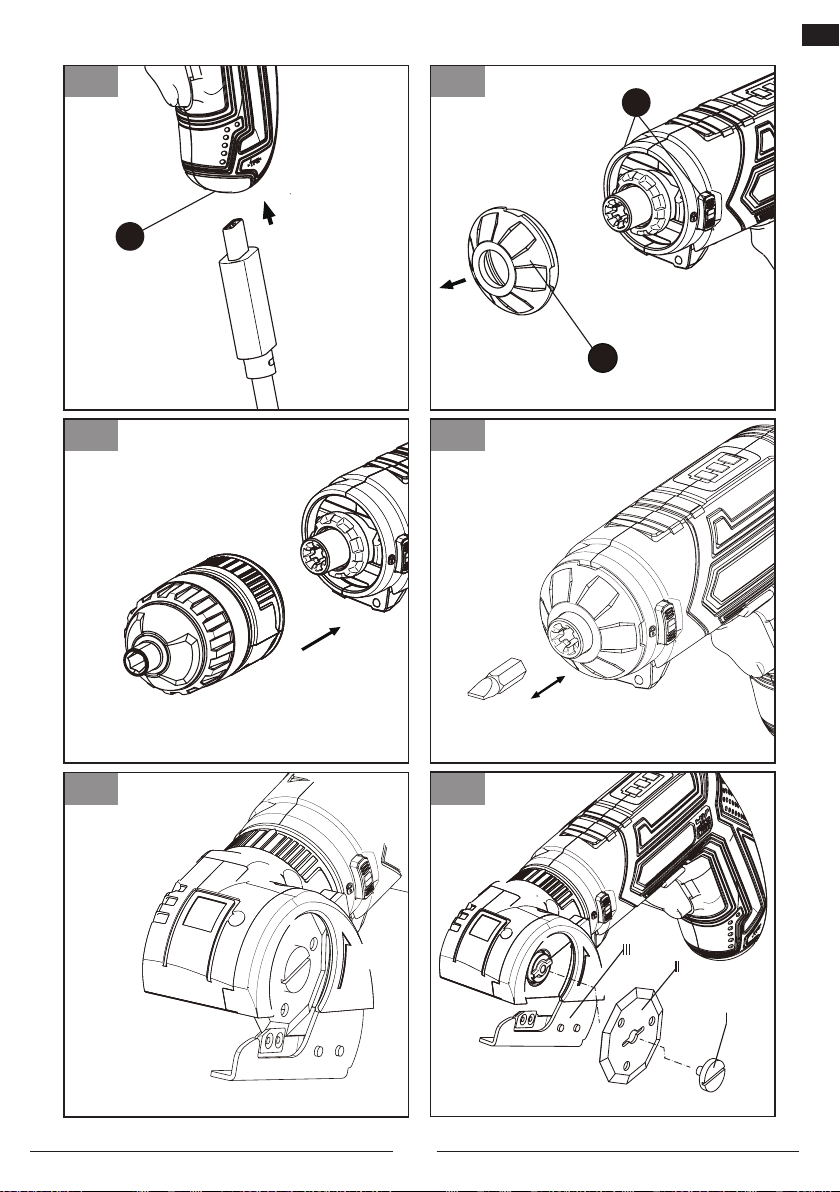

B C

D E

F G

Indice

Spiegazione dei simboli

Introduzione

Uso previsto

Contenuto della confezione

Presentazione generale

Dati tecnici

Avvertenze di sicurezza

Avvertenze di sicurezza generali per utensili elettrici

Avvertenze di sicurezza specifiche per l'avvitatore

Avvertenze di sicurezza aggiuntive per l'avvitatore

Istruzioni di sicurezza per l'accessorio di taglio

Istruzioni di sicurezza specifiche per strumenti a batteria

Istruzioni di sicurezza per caricabatterie

Rischi residui

Prima dell'utilizzoi

Disimballo

Caricamento batteria dell’apparecchio

Controllo livello di carica batterie

Montaggio/smontaggio accessori

Utilizzo accessori

Sostituzione utensile/punta avvitatore

Sostituzione lama di taglio

Funzionamento

Accensione/spegnimento

Inversione del senso di rotazione

Suggerimenti

Pulizia e manutenzione

Conservazione e trasporto

Ricambi / Accessori

Individuazione e risoluzione dei problemi

Smaltimento

Garanzia

Assistenza

Dichiarazione di conformità

.............................................................................................................5

...............................................................................................................................6

..................................................................................................................................................6

......................................................................................................................6

............................................................................................................................6

...................................................................................................................................................7

.............................................................................................................8

.......................................................................8

.........................................................................11

...............................................................................11

...........................................................11

...........................................................................................12

.............................................................................................................................................13

...................................................................................................................14

..................................................................................................................................................14

..............................................................................................14

.........................................................................................................15

.......................................................................................................15

......................................................................................................................................15

..............................................................................................16

....................................................................................................................16

........................................................................................................................16

.......................................................................................................................16

.........................................................................................................16

.............................................................................................................................................17

...........................................................................................................17

......................................................................................................17

.................................................................................................................18

.............................................................................18

............................................................................................................................19

....................................................................................................................................19

................................................................................................................................19

...................................................................................................20

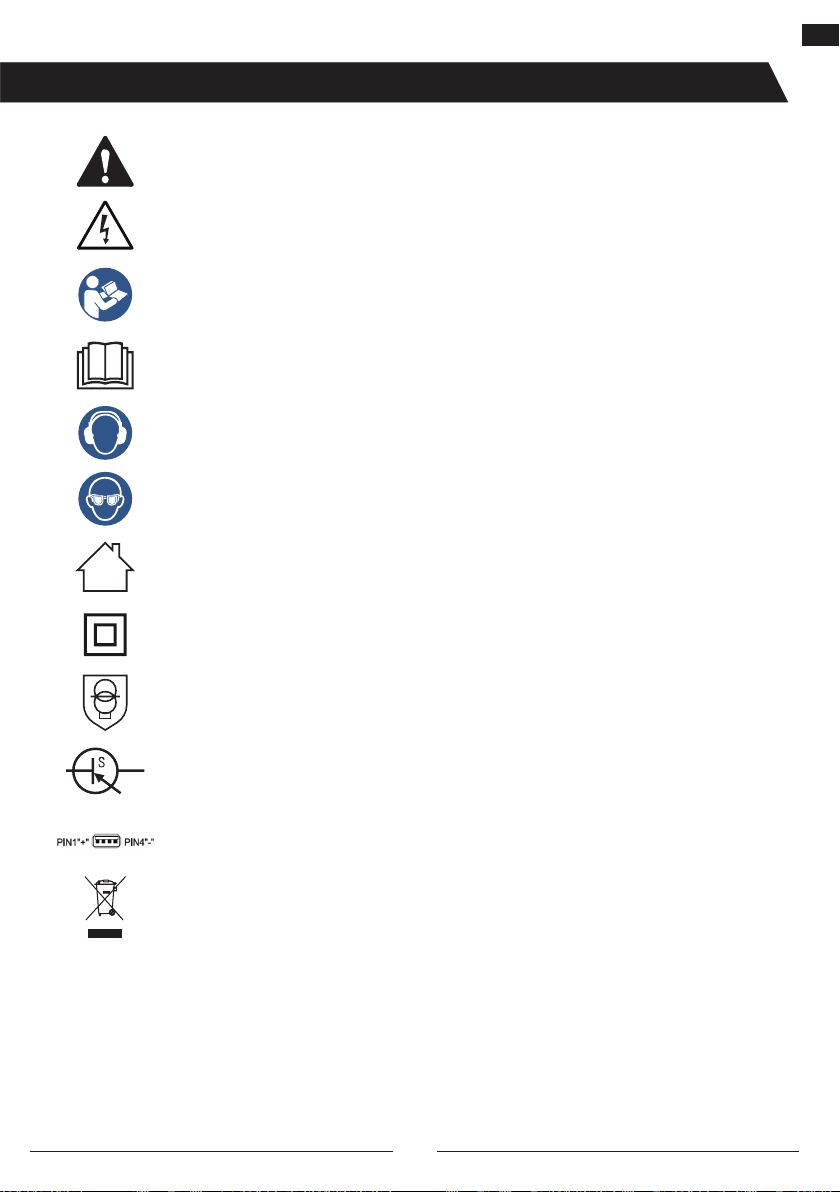

SPIEGAZIONE DEI SIMBOLI

Simboli di avvertimento con informazioni relative alla prevenzione di

danni e lesioni.

Avvertenza tensione elettrica ed elettroshock.

Leggere attentamente le istruzioni prima dell’uso.

Leggere e comprendere le istruzioni prima di azionare il prodotto.

Seguire le avvertenze e le istruzioni di sicurezza

Indossare una protezione per le orecchie.

Indossare occhiali di sicurezza.

Il caricabatterie può essere usato esclusivamente al chiuso.

Classe di protezione II (doppio isolamento)

Trasformatore isolante a prova di cortocircuito

Alimentatore switching

Collegamento morsetti di uscita USB

I prodotti elettrici non possono essere smaltiti insieme ai rifiuti

domestici.

INTRODUZIONE

Le istruzioni contengono importanti informazioni sulla sicurezza, l'uso e lo

smaltimento. È essenziale leggerle prima del montaggio, dell'azionamento e della

manutenzione dell'apparecchio. Usare il prodotto esclusivamente come descritto e per le

applicazioni per cui è designato. Conservare il presente manuale al sicuro e, nel caso in cui il

prodotto venga ceduto a terzi, passare loro tutta la documentazione a corredo dello stesso.

Uso previsto

L'apparecchio è progettato per avvitare su legno, plastica e metallo. L'accessorio da taglio

è progettato esclusivamente per il taglio di materiali morbidi come cartone e simili, fino a

uno spessore di 6mm. Usare il prodotto esclusivamente come descritto e per le applicazioni

indicate. Il prodotto non è destinato all'impiego commerciale. Qualsiasi altro uso o modifica

dell'apparecchio sono da considerarsi impropri e comportano il grave rischio di incidenti. Il

produttore declina ogni responsabilità per danni attribuibili all'uso improprio.

Contenuto della confezione

Rimuovere delicatamente il trapano cordless dall'imballaggio e controllare che sia

completo:

- n°1 avvitatore cordless

- n°1 caricabatterie con cavetto USB

- n°26 punte da 25mm

- n°2 punte da 50mm

- n°1 prolunga punta

- n°1 accessorio di serraggio

- n°1 accessorio angolare

- n°1 accessorio con eccentrico

- n°1 accessorio di taglio

- n°1 custodia per il trasporto

- n°1 manuale d'uso

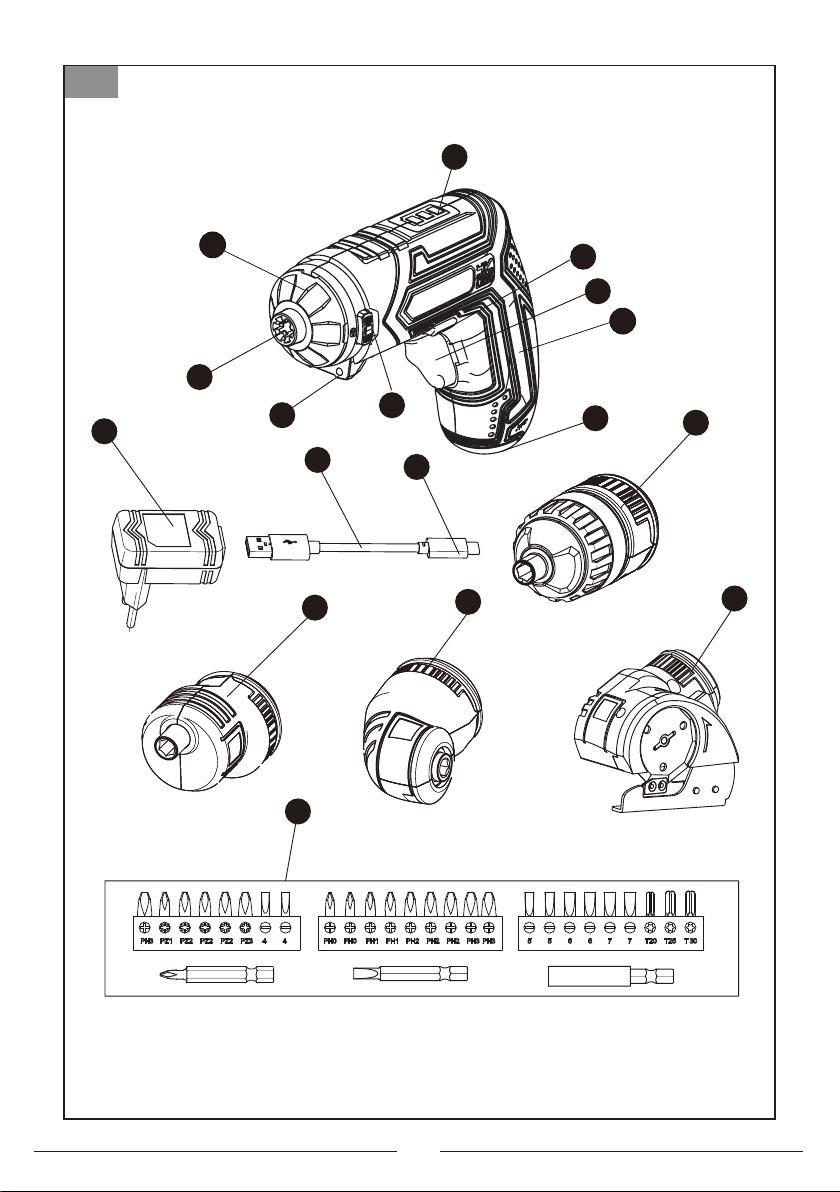

Presentazione generale (Fig. A)

1 Interruttore senso di rotazione / blocco di sicurezza

Tasti di bloccaggio accessori

2 Indicatore livello di carica batteria

Accessori di serraggio

3 Presa per carica (collegamento micro USB)

Accessorio con eccentrico

4 Interruttore On/Off

Accessorio angolare

5 Luci LED

Accessorio da taglio

6Portautensile

Punte e prolunghe

7Caricabatterie

Impugnatura

8 Cavo di ricarica USB

Tappo in gomma

9 Spina micro USB del cavo di ricarica

Dati tecnici

158381.01 Avvitatore da 4V

Tensione nominale 4V CC

Velocità a vuoto n0200/min

Coppia di serraggio max. 4 Nm

Portautensile 6,35mm (1/4”)

Peso (senza caricabatterie) 0,5kg

Batteria (agli ioni di litio)

Tensione nominale 4V CC

Potenza massima 1500mAh

Tempo di caricamento Circa 3 ore

Caricabatterie 151592,02

Potenza d'ingresso nominale 100-240V, 50/60Hz

Corrente nominale in ingresso 0,3A

Potenza nominale in uscita 5V CC

Corrente nominale in uscita 650mA

Classe di protezione II

Valore di emissione della rumorosità

Valore di rumorosità rilevato secondo lo standard EN 62841-2-2

LpA 66.2dB(A)

Fattore K di incertezza 3dB

LWA 77.2dB(A)

Fattore K di incertezza 3dB

Valore di emissione vibrazioni

Valore di vibrazioni rilevato secondo lo standard EN 62841-2-2

ah< 2,5m/s2

Fattore K di incertezza 1,5 m/s2

- Il livello totale di vibrazioni e rumorosità dichiarato è stato misurato in base a un

metodo di test standard e può essere utilizzato per un confronto tra due utensili.

- Il livello totale di vibrazioni e rumorosità dichiarato può altresì essere utilizzato per una

valutazione preliminare dell'esposizione.

AVVERTENZE

- L'emissione di vibrazioni e rumore durante l'effettivo utilizzo dell'utensile elettrico può

differire dal livello totale dichiarato a seconda del modo in cui viene utilizzato lo stesso

utensile, dal tipo di materiale che si sta tagliando, e

- Adottare opportune misure di sicurezza al fine di proteggere l'operatore basate su

una stima dell'esposizione nelle effettive condizioni d'uso (considerando tutte le

componenti del ciclo operativo, incluse le volte in cui l'utensile viene spento e quando

gira a vuoto, oltre al tempo in cui è in uso).
