Vitae Protect+ Compact

Infrarotwärmestrahler mit Dimmer

Infrared radiator with dimmer

Инфракрасный излучатель с регулятором

DMontage- und Gebrauchsanweisung

Installation and operating instruction

Руководство по монтажу и эксплуатации

Deutsch .................................................................................. 3

English.................................................................................. 15

Русский ................................................................................ 27

Deutsch

Inhalt

Wichtige Hinweise.......................................................................................................................................4

Technische Daten ........................................................................................................................................7

Lieferumfang.................................................................................................................................................7

Zubehör (optional)......................................................................................................................................7

Elektrischer Anschluss................................................................................................................................8

Planungshinweise................................................................................................................................9

Mindestabstände .................................................................................................................................9

Montage.................................................................................................................................................10-12

Einbaubeispiel:...................................................................................................................................10

Senkrechte Montage an der Kabinenwand ............................................................................ 10

Senkrechte Montage in den Kabinenecken............................................................................ 10

Stecker montieren ............................................................................................................................11

Recycling...................................................................................................................................................... 13

Service Adresse:.........................................................................................................................................13

Allgemeine Servicebedingungen (ASB)...........................................................................................14

Bei unsachgemäßer Montage besteht

Brandgefahr. Lesen Sie bitte diese Monta-

geanleitung sorgfältig durch. Beachten Sie

besonders die Maßangaben und die nach-

folgenden Hinweise.

Achtung!

Sehr geehrter Kunde, nach den gültigen

Vorschriften ist der elektrische Anschluss

der Strahler sowie der Steuerung nur

durch einen Fachmann eines autorisier-

ten Elektrofachbetriebes zulässig.

Wir weisen Sie daher bereits jetzt darauf

hin, dass im Falle eines Garantieanspru-

ches eine Kopie der Rechnung des aus-

führenden Elektrofachbetriebes vorzule-

gen ist.

Achtung!

Nur Originalersatzteile des Herstellers

verwenden.

Eine Veränderung der im Lieferumfang

enthaltenen Leitungen kann die Funktion

beeinträchtigen und ist nicht zulässig.

Jegliche nicht autorisierte technische

Veränderung führt zum Verlust der Ge-

währleistung.

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freude

haben werden. Dieses IR-Heizgerät wurde nach

den aktuellen europäischen Sicherheitsnormen

konstruiert, geprüft und im Herstellerwerk nach

der Qualitätsmanagementnorm DIN EN ISO

9001:2015 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Bedienungsanleitung für Sie

erstellt worden. Beachten Sie insbesondere

die wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Überprüfen Sie zunächst, ob das Gerät unbe-

schädigt bei Ihnen angekommen ist. Transport-

schäden reklamieren Sie umgehend bei der

anliefernden Spedition oder wenden Sie sich an

die Firma, die Sie beliefert hat.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen.

• Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen.

• Kinder sowie nicht unterwiesene Per-

sonen dürfen keine Reinigungs-und War-

tungsarbeiten ausführen.

• Die Montage und der Anschluss an das In-

frarot-Steuergerät muss nach Anschluss-

schema erfolgen.

• Bevor der Strahler über das Steuergerät in

Betrieb genommen wird, muss überprüft

werden, ob alle Steckverbindungen

lösungssicher verbunden sind.

• Die Vorschriften nach EN 60335-2-53 (VDE

0700 Teil 53) sind innerhalb der Infrarot-

kabine zu beachten.

• In der Infrarot-Wärmekabine dürfen nur

so viele Strahler montiert werden, wie

für die Kabinengröße angegeben. Bitte

fragen Sie Ihren Kabinenhersteller oder

Händler.

Allgemeine Sicherheitsbestimmungen

• Für die Regelung bzw. Steuerung der In-

frarotstrahler ist ein geeignetes Steuerge-

rät zu verwenden. Dieses Steuergerät wird

nach der Montageanleitung des Steuerge-

rätes an der Infrarot-Wärmekabine mon-

tiert.

•

Achtung: Bedeckung der Infrarot-Wär-

mestrahler verursacht

Brandge

fahr!

• Die Montage derWärmestrahler in der Ka-

bine soll so erfolgen, dass möglichst eine

gleichmäßige Rundum-Anstrahlung des

Badegastes erfolgt.

• Der Infrarot-Wärmestrahler ist nicht für

den Einbau in die Kabinendecke geeignet

und darf dort nicht montiert werden.

• Erfolgt die Montage der Infrarot-Wärme-

strahler im Rückenbereich, so muss durch

eine geeignete Schutzmaßnahme sicher-

gestellt sein, dass das beockte Schutz-

gitter nicht unbeabsichtigt eingedrückt

werden kann. Hierzu eignet sich z.B. ein

vorgebauter Holzrost.

• Beachten Sie, dass die Hauptenergieabga-

be durch die Infrarotstrahlung erfolgt.

Zusätzlich entsteht aber am Gehäuse in

der senkrechten Montage eine thermische

Wärmeabgabe. Diese Wärme kann das

Holz über dem Strahler thermisch bela-

sten! Achtung Brandgefahr!

Es muss sichergestellt sein, dass diese

heiße konvektierende Luft nach oben frei

entweichen kann.

Gegebenenfalls muss hier durch eine ge-

eignete Maßnahme (Wärmeschutzplat-

ten) verhindert werden, dass am Holz

unzulässige Temperaturen entstehen.

• Der Infrarot-Wärmestrahler ist mit einem

Silikonanschlusskabel mit 3-poligem

Steckverbinder ausgestattet. Der Infrarot-

Wärmestrahler wird gemäß Schaltplan

mit dem IR-Steuergerät verbunden. Dabei

kann für die Vereinfachung der Verbin-

dung ein optionales Steckmodul verwen-

det werden.

• Zweckmäßigerweise sollte der Steckver-

binder und das Steckmodul (falls vorhan-

den) auf der Kabinendecke angebracht

sein.

• Beachten Sie, dass der Emitter im Infrarot-

Wärmestrahler keinen mechanischen Be-

lastungen (Stöße, Druck) ausgesetzt wird.

Istder Emittereinmalgebrochen,was aber

beim bestimmungsgemäßen Gebrauch

unwahrscheinlich ist, muss er durch ei-

nen neuen ersetzt werden, und darf nicht

mehr benutzt werden.

Achtung: Brandgefahr bei ge

bro-

chenem Emitter.

• Die Oberäche des Infrarotstrahlers wird

beim Gebrauch heiß. Achten Sie darauf,

den Strahler im Betrieb nicht zu berühren.

Achtung!

Bei irgendwelchen Hauterkrankungen oder

Veränderungen vor Anwendung unbedingt

einen Arzt befragen.

• Der Infrarot-Strahler ist nur für den Einbau

in eine Infrarot-Wärmekabine bestimmt

und in Verbindung mit einem Steuergerät

zu betreiben.

Für andere Einsatzzwecke entfällt der Ga-

rantieanspruch.

Lieferumfang

1. IR-Wärmestrahler (Komplettmodul) mit vormontierter 3 m Kabelleitung 3 x 1,5 mm²

2. Anschlussstecker (zerlegt in Einzelteile: Oberteil, Mittelteil, Unterteil, 2 Schrauben)

3. Montage- und Gebrauchsanleitung

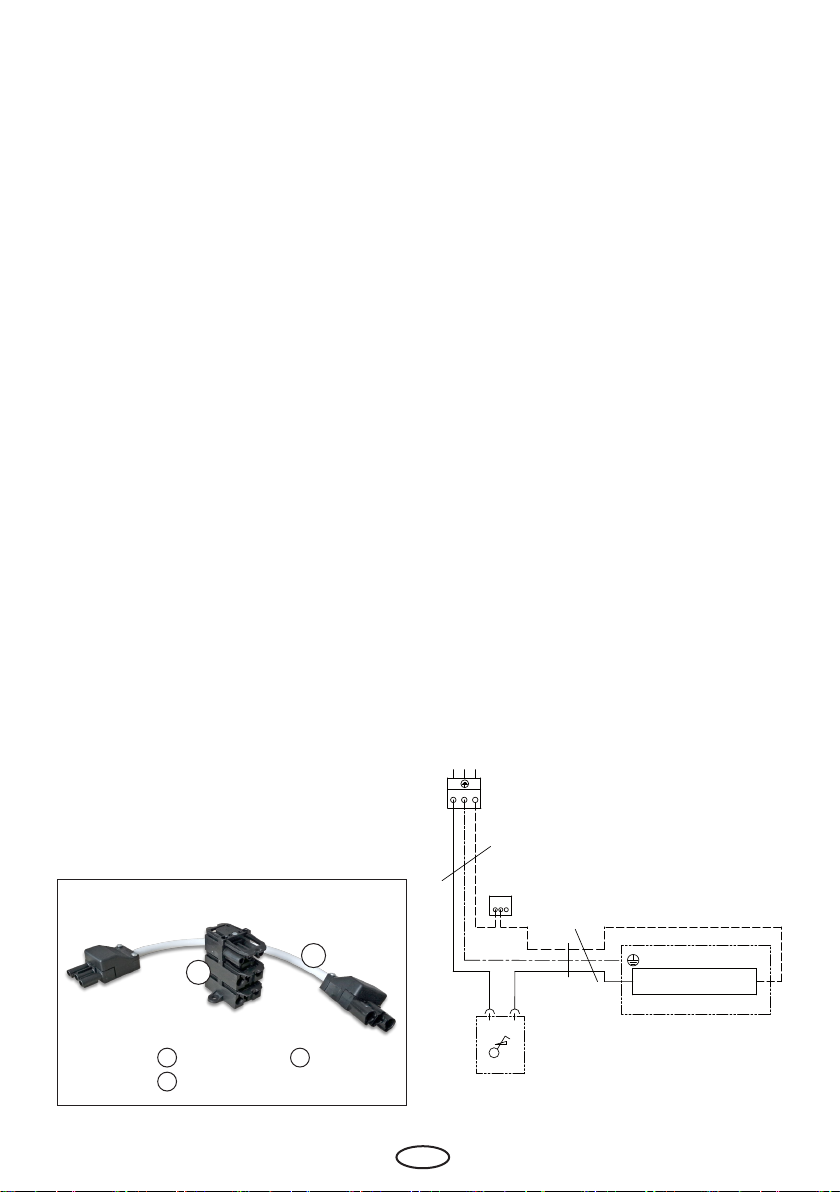

Zubehör (optional)

Eckabdeckung (Paar) 94.6596

IR-Steckmodul mit Adapterkabel 94.2046

IR-Steckmodul ohne Adapterkabel 94.4960

IR-Verbindungsleitung 2,5 m 94.4396

230V/50Hz

Dimmer

3 x 1,5

IR-Emitter

Interne Verdrahtung

Technische Daten

Spannung: 230 V 1N AC 50 Hz

Gewicht: ca. 3,4 kg

Leistung: Vitae Protect+ Compact 350 W mit und ohne Schutzgitter

Vitae Protect+ Compact 500 W mit und ohne Schutzgitter

Vitae Protect+ Compact 750 W mit und ohne Schutzgitter

Maße HBT: 885 x 200 x 60 mm

Emissionsbereich: 1,4 nm - 10 nm

Spektrale Leistungsverteilung: IR-A 0,78 - 1,4 µm ca. 20%

IR-B 1,4 - 3,0 µm ca. 60%

IR-C > 3,0 µm ca. 20%

Dimmer: 1000 W max. Schaltleistung, im Gehäuse fest verbaut.

Umgebungstemperatur: bis max. 70 °C

Bestimmungsgemäßer Gebrauch: IR-Wärmestrahler für den Einbau in eine IR-Wärmeka-

bine. Verwendung nur in Verbindung mit einem geeig-

neten Steuergerät.

Empfohlenes Zubehör:

IR-Steckmodul 1mit Adapterkabel 2- 94.2046

IR-Steckmodul 1ohne Adapterkabel - 94.4960

Vor der Montage

Achtung!

Transportsicherung vor der Montage entfer-

nen. Schutzgitter abnehmen. Schaumsto-

polster entfernen, dabei beachten, dass der

Strahler nicht berührt bzw. beschädigt wird.

Abb. 1

Schutzpolsterung

Elektrischer Anschluss

IR-Strahler -

max. 3500 W

IR-Strahler -

max. 3500 W

Steckmodul

Art. 944960

Zuleitung

Steuergerät

Art. 944396

Die maximale gesamte Belastung darf dabei

3500 W nicht überschreiten! Bei Vitae 750 -

max. 4 Strahler möglich.

Bei zwei miteinander verbundenen Steckmo-

dulen (Abb. 2b) können bis zu 9 Strahler ange-

schlossen werden (bis max. 3500 W).

Abb. 2

Abb. 2b

Den Strahler mit dem vormontierten Kabel an

das Steuergerät anschließen. Das Kabel ist mit

3-poligem Steckverbinder ausgestattet.

Für

Montagezwecke ist der Stecker nicht vormon-

tiert. Montieren Sie den Stecker, nachdem Sie

die Leitung verlegt haben (siehe Montage).

Falls Ihr Steuergerät mit der entsprechenden

Leitung mit Anschlussbuchse ausgestattet ist,

wird der Strahler über diese Steckverbindung

verbunden. Alternativ kann eine optional er-

hältliche IR-Anschlussleitung (Art.-Nr. 94.4396)

verwendet werden.

Bei der Montage sollten die Anschlussleitungen

durch Leerrohre geführt werden oder durch

sonstige geeignete Maßnahmen gegen

Beschädigung geschützt werden.

Bei dem Anschluss von mehreren Strahlern

an eine gemeinsame Leitung soll ein zusätz-

liches optional erhältliches Steckmodul (Art.-

Nr. 94.2046) verwendet werden (Abb. 2). Bis zu

zwei Steckmodule können miteinander ver-

bunden werden (Abb. 2b).

Zuleitung 2,5 m

Art. 944396 IR Steckmodul

Art. 944960

IR Steckmodul mit Adapter-

kabel, Art. 942046

Beispiel - Anschluss von 5 Strahler mit 1 Zuleitung

Beispiel - Anschluss von 9 Strahler mit 1 Zuleitung

Der empfohlener Abstand vom Strahler zum

Körper richtet sich nach Leistung des Strahlers.

Bei Vitae 750 W beträgt der empfohlener Ab-

stand Strahler- Mensch ca. 50 cm.

Auch bei den anderen Strahlern (350 - 500 W)

soll der Abstand nicht weniger als ca. 15 cm

betragen.

Achtung!

Wenn die Anschlussleitung dieses Ge-

rätes beschädigt wird, muss sie durch

eine gleichwertige Anschlussleitung

ersetzt werden, die vom Hersteller oder

seinem Kundendienst erhältlich ist.

Wichtiger Hinweis!

Den Strahler keinen mechanischen Bela-

stungen (Stöße, Druck) aussetzen. Bruch-

gefahr!

Abb. 4

Beachten Sie, dass die Vitae Strahler eine sehr

hohe Wärmeintensität besitzen. Ein zu geringer

Abstand führt zur schnellen übermäßigen punk-

tuellen Wärme.

Der ausreichende Abstand erhöht die eektive

Wärmeabdeckung.

Jede Person empndet die Wärme anders, der

optimale Abstand kann daher entsprechend

unterschiedlich sein.

Mindestabstände

Der Mindestabstand von Strahleroberkante zur

Kabinendecke muss 7 cm betragen.

Der Mindestabstand von Strahlerunterkante

zur Holzoberäche muss 4 cm betragen. Siehe

Abb. 4

Der waagerechte MIndestabstand zwischen dem

Strahler und allen brennbaren Teilen muss 4 cm

betragen. Siehe Abb. 6

Achten Sie auf die ausreichende Hinterlüftung

der Strahler, um die Überhitzung zu vermeiden.

ACHTUNG!

Achten Sie darauf, den IR-Strahler so zu installieren,

dass der Kabelanschluss nach unten ausgerichtet wird.

min. 4 cm

min. 7 cm

min. 4 cm

Kabelanschluss

muss unten sein

min. 4 cm

Kabelanschluss/Dimmer

muss unten sein

Planungshinweise

Die Montage der Strahler sollte so erfolgen,

dass der Körper des Badegastes großächig und

möglichst rundum angestrahlt wird.

Als vorteilhaft erweist sich eine Montage in den

vier Ecken der Infrarotkabine (Abb. 3).

Abb. 3

Zu langes Hineinblicken in den

Strahler kann zu Augenschäden führen.

Tragen Sie in diesem Fall eine geeignete

Schutzbrille.

10 D

Zunächst muss eine Rechteckönung gemäß

Abb. 5 senkrecht im Holz angebracht werden.

Die Wand über dem Strahler soll hohl sein,

damit die Wärme frei aufsteigen kann.

Ziehen Sie die Verbindungsleitung durch die

Wand nach oben. Achten sie darauf, dass die

Strahlerseite mit Kabelanschluss nach unten

zeigen muss.

Führen Sie den Strahler in die vorbereitete

Önung ein. Mit den beigefügten Spanplatten-

schrauben kann der Strahler dann wie in Abb. 6

und 7 montiert werden.

Beachten Sie die Sicherheitsabstände wie in

Abb. 4, 6 und 7 angegeben.

Abb. 5

200

885

167

865

~60

Montage

nach unten

Einbaubeispiel:

Montage an der Kabinenwand

ACHTUNG!

Der Strahler darf nicht im direkten Ab-

strahlbereich eines anderen Strahlers

montiert werden. Risiko des Gerätescha-

dens!

Abb. 6

Senkrechte Montage in

den Kabinenecken

Abb. 7

90°

164 mm

167 mm

178 mm

45 mm

30 mm

164 mm

167 mm

178 mm

Holzschutz

45 mm

40 mm

15 mm

Mindestabstand

Gerät muss

hinterlüftet sein

Gerät muss hinterlüftet sein!

ACHTUNG!

Nicht für den Einbau horizontal und in die

Kabinendecke geeignet.

Brandgefahr durch Hitzestau!

Maße in mm

Frontansicht Wandausschnitt

mit Hinterlüftung

Indice

Lingue:

Altri manuali EOS Stufa

EOS

EOS Invisio Mini Guida alla pianificazione

EOS

EOS Herkules S25 vapor Guida alla pianificazione

EOS

EOS VITAE Guida all'installazione

EOS

EOS Gracil Series Manuale utente

EOS

EOS Cubo Manuale utente

EOS

EOS 46.U Guida alla pianificazione

EOS

EOS Herkules XL S120 HD Manuale utente

EOS

EOS IRS 40 RHK Guida alla pianificazione

EOS

EOS IRelax Manuale utente

EOS

EOS 34.G HD Guida alla pianificazione

EOS

EOS Mythos S45 Manuale utente

EOS

EOS EOS Selection Manuale utente

EOS

EOS Cubo Guida alla pianificazione

EOS

EOS Herkules XL S120 Guida alla pianificazione

EOS

EOS Bi-O Invisio Guida alla pianificazione

EOS

EOS P1+ Guida alla pianificazione

EOS

EOS Structure Manuale utente

EOS

EOS Bi-O Z6 Guida alla pianificazione

EOS

EOS Mega Manuale utente

EOS

EOS IRS 35 Guida alla pianificazione

EOS

EOS THERMAT Manuale del proprietario

EOS

EOS M3 Guida alla pianificazione

EOS

EOS Future Manuale utente

EOS

EOS Herkules XL S120 Manuale utente

Manuali Stufa popolari di altre marche

oventrop

oventrop Regucor Series Manuale utente

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuale utente

ELMEKO

ELMEKO ML 150 Manuale utente

BN Thermic

BN Thermic 830T Manuale utente

KING

KING K Series Guida

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guida rapida

Well Straler

Well Straler RC-16B Manuale utente

EUROM

EUROM 333299 Manuale utente

Heylo

Heylo K 170 Manuale utente

Eterna

Eterna TR70W Manuale utente

Clarke

Clarke GRH15 Manuale di istruzioni

IRSAP

IRSAP The Radiator Company Ovali Manuale utente

Empire Heating Systems

Empire Heating Systems WCC65 Manuale utente

Wetekom

Wetekom 92 86 43 Manuale utente

Desa

Desa SPC170-F Manuale utente

Watlow

Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland

Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro

Stelpro ASILVC2060 Series Manuale utente
