ErGear EGMUA4 Manuale utente
Model: EGMUA4
VESA Adapter Instruction Manual V1.0
English -------------------------------- 01-03
Deutsch -------------------------------- 04-06
Français -------------------------------- 07-09
Español -------------------------------- 10-12
Italiano -------------------------------- 13-15
日本語 -------------------------------- 16-18
Thank you for choosing this ErGear product! At ErGear we strive to provide
you with the best quality products and services in the industry. Should you
have any issues, please don't hesitate to contact at
[email protected] (DE/UK/FR/IT/ES/AU)
[email protected] (JP)

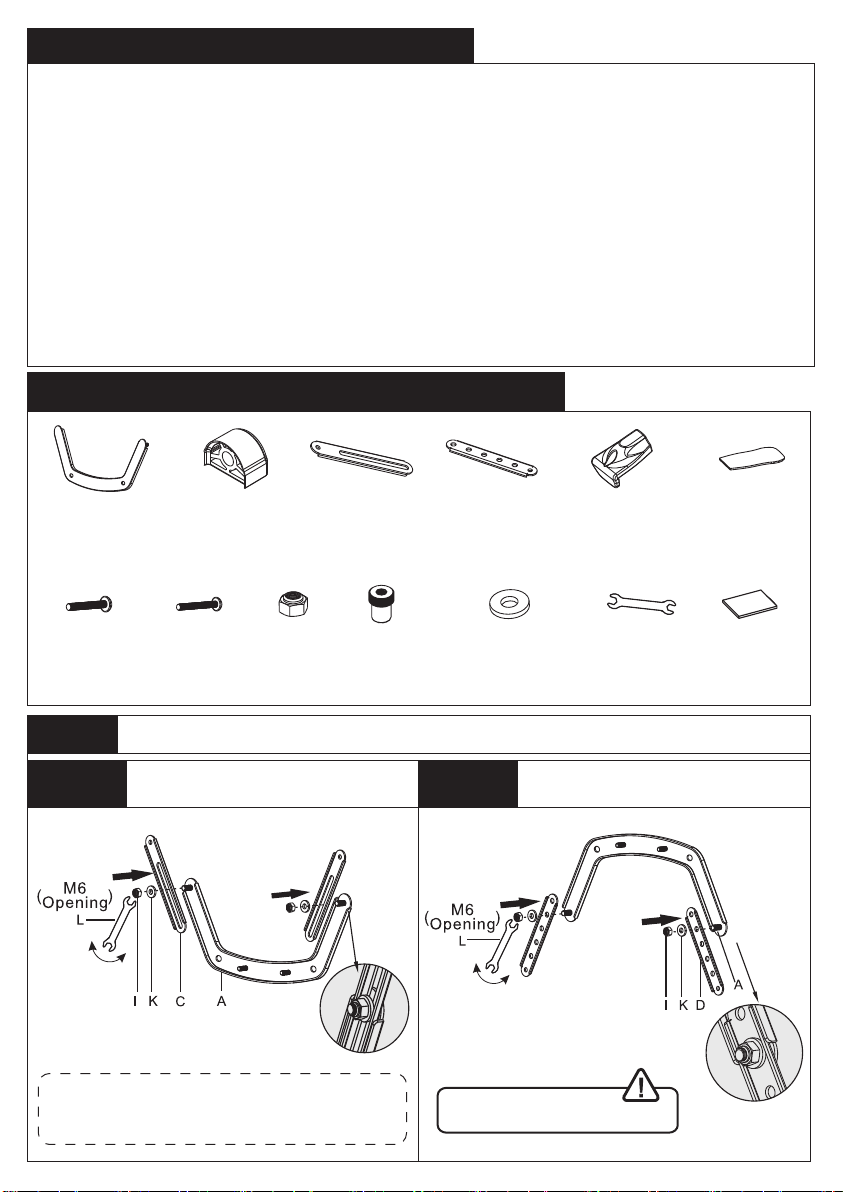

SUPPLIED PARTS AND HARDWARE INCLUDED
STEP 1
Adaptor Assembly
IMPORTANT SAFETY INSTRUCTIONS
• Please read through these instructions completely before attempting installation. If you
do not understand the instructions or have any concerns or questions, please contact
• Check package contents against Supplied Parts and Hardware List to assure that all
components were received undamaged. Do not use damaged or defective parts. If you
• Not all parts and hardware included will be used.
• Do not use this product for any purpose or in any configuration not explicitly specified
in this instruction. We hereby disclaim any liability for injury or damage arising from
incorrect assembly, incorrect mounting, or incorrect use of this product.
•This product fits most monitors in the size of 17-32in.
A (x2)
Bracekt B (x12)
Spacer C (x2)
Bracekt
Adaptor
D (x2)
Bracekt
Adaptor
E (x4)
Monitor
Clip
F (x4)
Soft Pad
G (x4)
M5x40mm
Bolt
H (x4)
M5x65mm
Bolt
I (x4)
M6
Nut
J (x4)
M5
Bolt
K (x4)
φ13xφ6.2xT1.5
Washer
L (x1)
M5/M6
Wrench
M (x4)
Soft Pad
STEP 1.1 Secure bracket adaptors [C]
to bracekt [A] STEP 1.2 Secure bracket adaptors [D]
to bracekt [A]
Warning:
Ensure bolts are secured firmly.
Note: Please do not over-tighten the nuts in
order not to affect the length adjustment of
the bracket assembly.
1

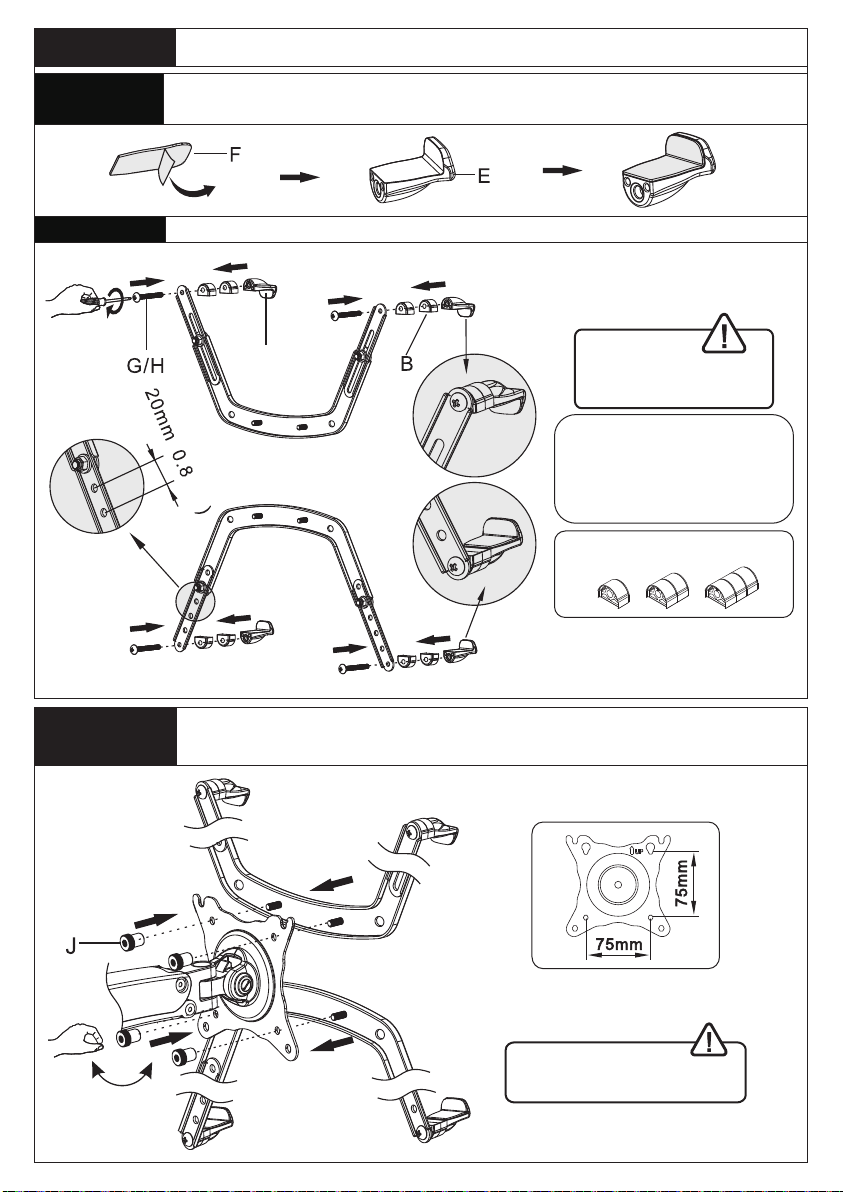

STEP 2
STEP 2.1 Peel off the protect paper of the soft pads [F],then attach them to the
monitor clips [E]
Parts Assembly
STEP 3
Secure Bracket Assembly onto Monitor Plate(Not Included)
STEP 2.2 Secure the monitor clips [E] to bracket assembly
Warning:
Ensure bolts are secured firmly.
[Not Included]
EWarning:
Ensure bolts are
secured firmly.
Note:
Select appropriate number
of spacers [B] to fit the
thickness of the monitor.
Alternate Spacer Setups
in.
(
2

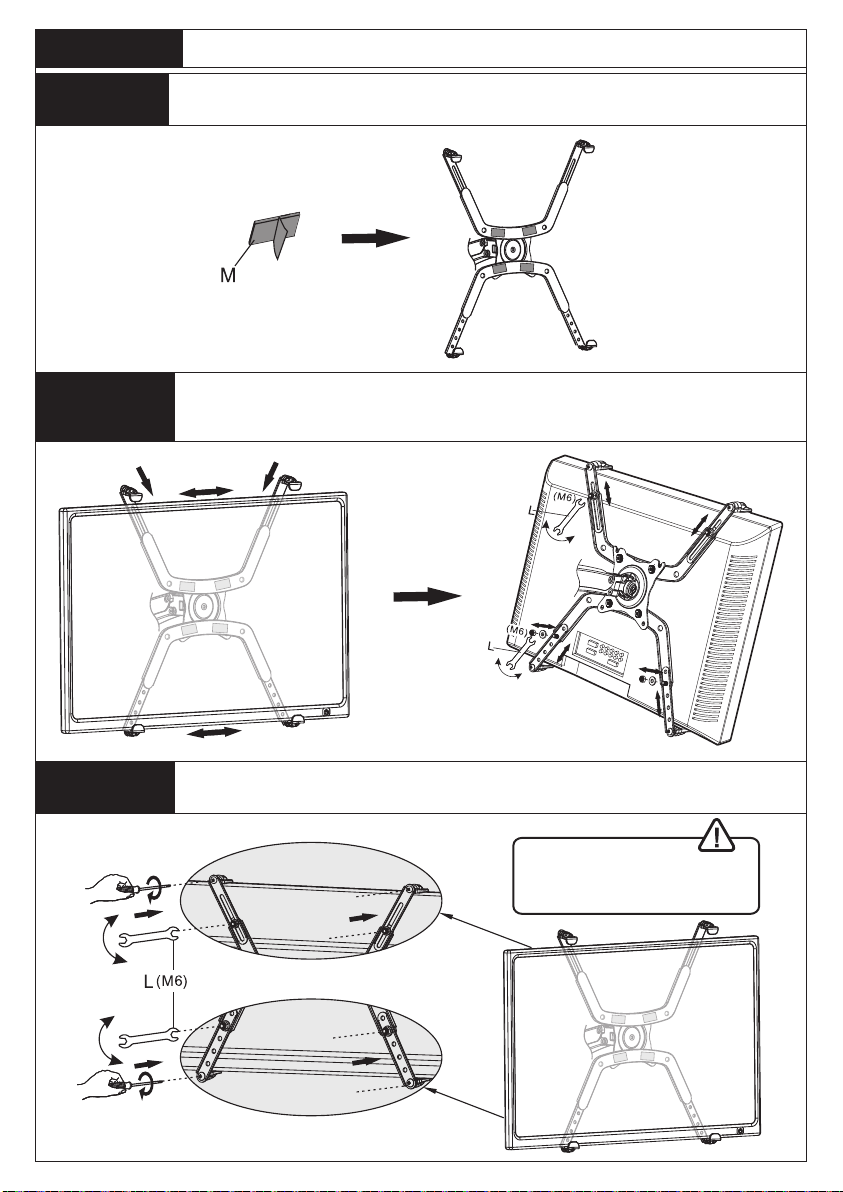

Step 4
Secure Monitor to Bracket Assembly
Warning:
Ensure nuts are secured firmly.
STEP 4.1
STEP 4.3 Fasten the nuts to secure the monitor to bracket assembly
STEP 4.2 Attach the monitor to the center of the bracket assembly. Then
adjust the size of the bracket assembly according to the size of
monitor
Peel off the protect paper of the soft pads [M], then attach them to
the bracket assembly
3
4

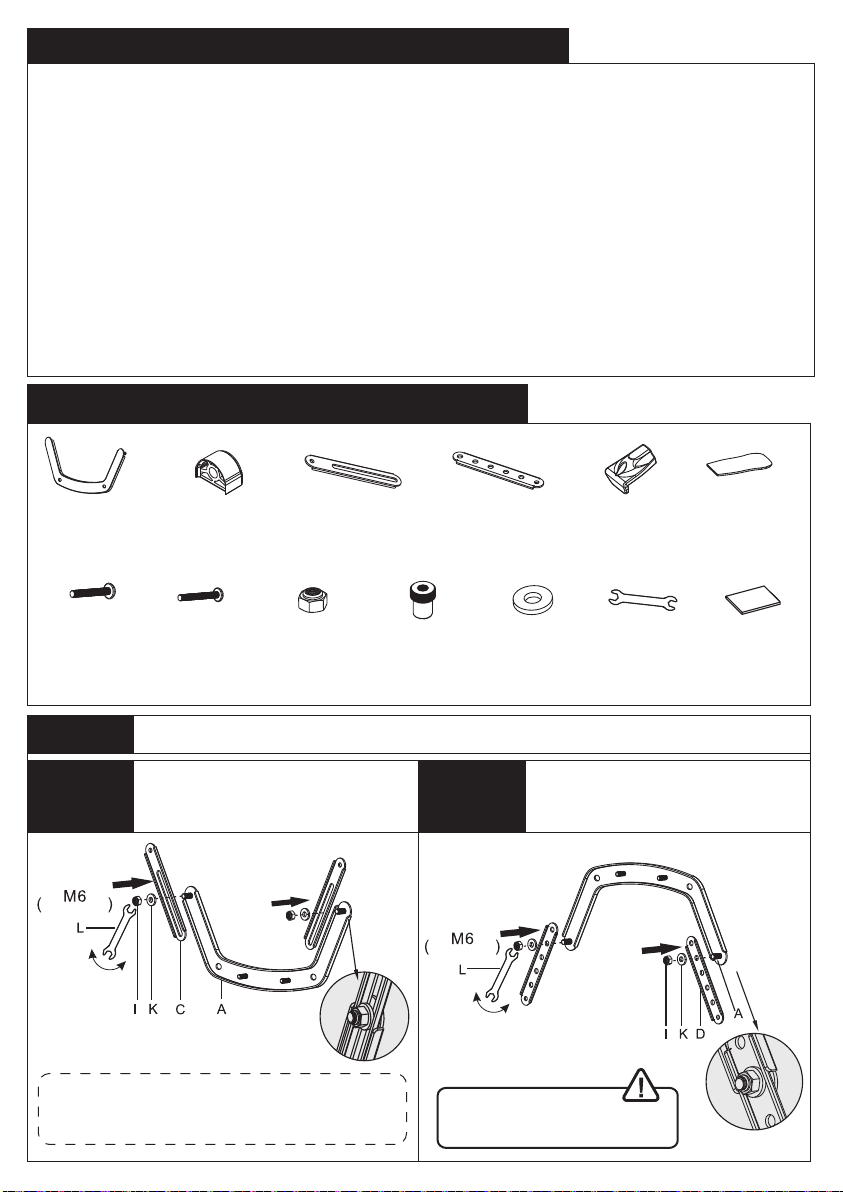

Mitgelieferte Teile und Hardware
SCHRITT 1. Adapter Montage
WICHTIGE SICHERHEITSANWEISUNGEN
• Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie mit der Installation beginnen.
Wenn Sie die Anweisungen nicht verstehen oder irgendwelche Fragen haben, wenden Sie
• Überprüfen Sie den Packungsinhalt anhand der Liste der gelieferten Teile und der
Hardware, um sicherzustellen, dass alle Komponenten unbeschädigt eingegangen sind.
Verwenden Sie keine beschädigten oder defekten Teile. Falls Sie Ersatzteile benötigen,
• Es werden nicht alle enthaltenen Teile und Hardware verwendet.
• Verwenden Sie dieses Produkt nicht für einen Zweck oder in einer Konfiguration, die nicht
ausdrücklich in dieser Anleitung angegeben ist. Wir lehnen hiermit jegliche Haftung für
Verletzungen oder Schäden ab, die durch unsachgemäße Montage, falsche Montage oder
unsachgemäße Verwendung dieses Produkts entstehen.
•Dieses Produkt ist für die meisten Monitore in den Größen 17 bis 32 Zoll geeignet..
A (x2)
Halterung B (x12)
Abstandshalter C (x2)
Halterung
Adapter
D (x2)
Halterung
Adapter
E (x4)
Monitor
Klemme
F (x4)
Weiche
Auflage
G (x4)
M5x40mm
Bolzen
H (x4)
M5x65mm
Bolzen
I (x4)
M6
Schraubenmutter
J (x4)
M5
Bolzen
K (x4)
φ13xφ6.2xT1.5
Unterlegscheibe
L (x1)
M5/M6
Schraubenschlüssel
M (x4)
Weiche
Auflage
SCHRITT 1.1 Befestigen Sie die
Halterung Adapter [C] an
der Halterung [A] SCHRITT 1.2 Befestigen Sie die
Halterung Adapter [D] an
der Halterung [A].
Warnung:
Stellen Sie sicher, dass die
Bolzen fest angezogen sind.
Hinweis: Ziehen Sie die Schraubenmuttern
nicht zu fest an, um die Längeneinstellung
der Halterung nicht zu beeinträchtigen.
Öffnung
Öffnung
5
Warnung:
Stellen Sie sicher, dass die
Bolzen fest angezogen sind.
SCHRITT 2.
SCHRITT 2.1 Ziehen Sie das Schutzpapier von den Weiche Auflage [F] und
befestigen Sie sie an den Monitorklemme [E].
Teile Montagte
SCHRITT 3.
Befestigen Sie die Halterung an der Monitorplatte
(nicht im Lieferumfang enthalten)
SCHRITT 2.2 Befestigen Sie die Monitor Klemme [E] an der Halterung
EWarnung:
Stellen Sie sicher, dass
die Bolzen fest
angezogen sind.
Hinweis:
Wählen Sie die entsprechende
Anzahl von Abstandshaltern
[B], um sie an die Dicke des
Monitors anzupassen.
Alternative Abstandshalter
Einstellungen
[Nicht im Lieferumfang enthalten]
(
Zoll
6

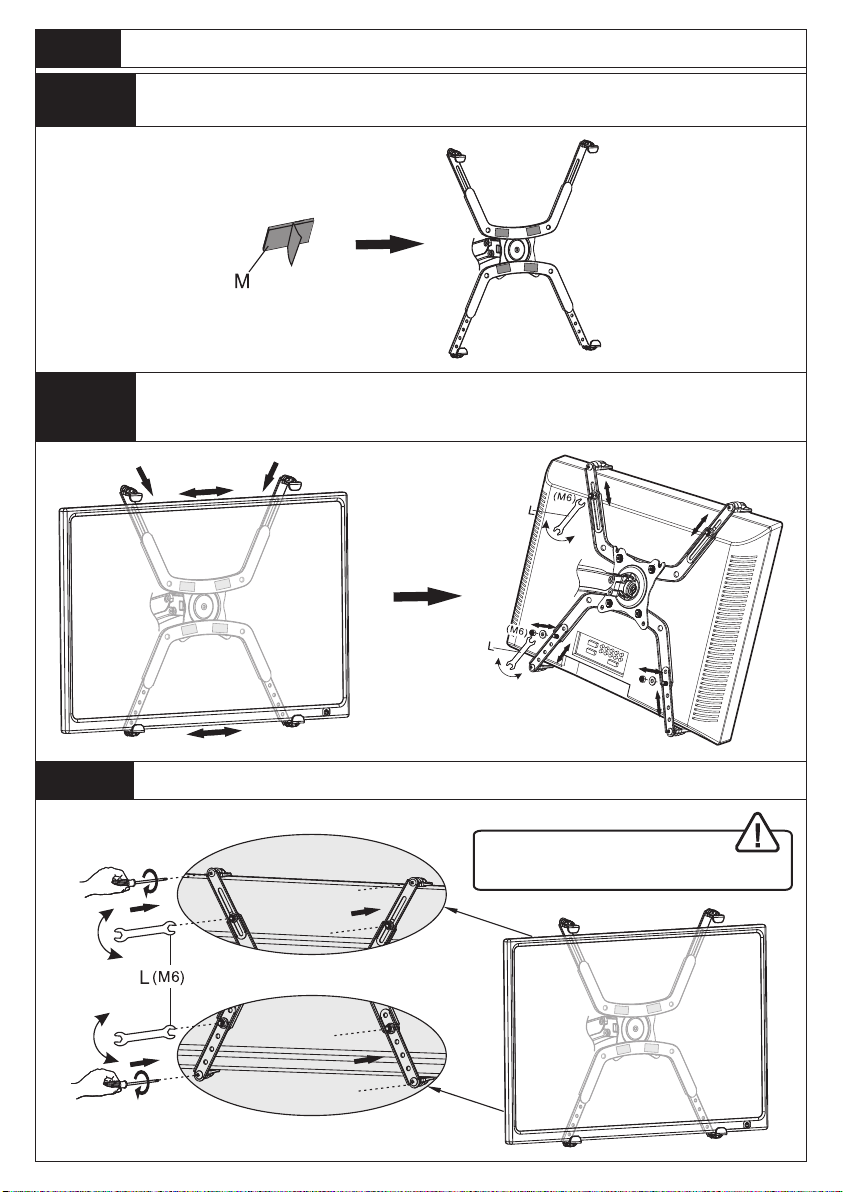

SCHRITT 4.
Befestigen Sie den Monitor an der Halterung
Ziehen Sie das Schutzpapier von den Weichpads [M] ab und
bringen Sie sie an der Halterung an.
SCHRITT 4.1
SCHRITT 4.3 Ziehen Sie die Schraubenmuttern an, um den Monitor an der
Halterung zu befestigen
SCHRITT 4.2 Befestigen Sie den Monitor in der Mitte der Halterung. Dann
passen Sie die Größe der Halterung an die Größe von an
Monitor
Warnung:
Stellen Sie sicher, dass die
Schraubenmuttern fest angezogen
sind.
7

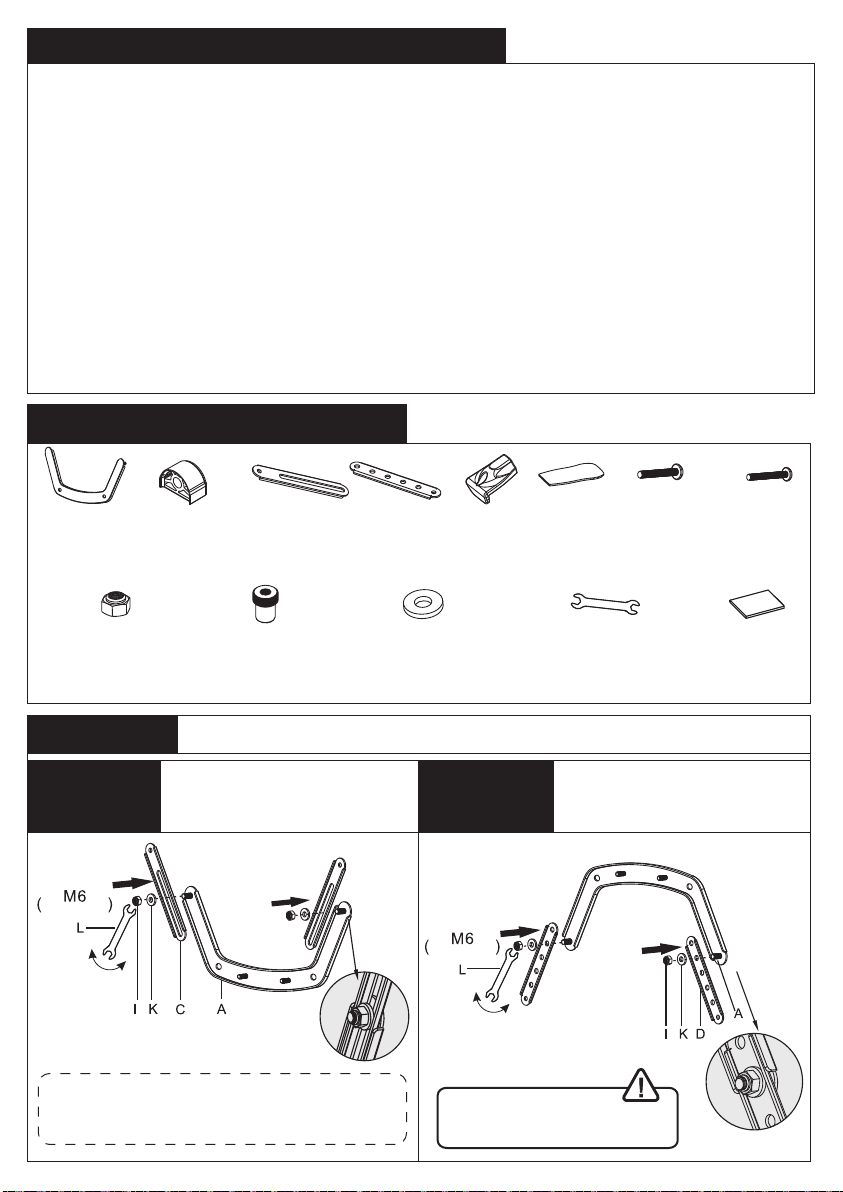

PIÈCES ET MATÉRIEL FOURNIS ET INCLUS
Étape 1 Assemblage d’Adapteur
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
• Veuillez lire complètement ces instructions avant de tenter l'installation. Si vous ne
comprenez pas les instructions ou avez des préoccupations ou des questions, veuillez
contacter le service de clientèle à [email protected].
• Vérifiez le contenu de l'emballage selon la Liste des Pièces et du Matériel Fournis pour
vous assurer que tous les composants n’ont pas été endommagés. N'utilisez pas de pièces
endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, contactez le
service à la clientèle à [email protected].
• Les pièces et le matériel inclus ne seront pas tous utilisés.
• N'utilisez ce produit à aucune but ni dans aucune situation non explicitement spécifiés
dans cette instruction. Nous déclinons toute la responsabilité pour les blessures ou les
dommages résultant d'un assemblage incorrect, d'un montage incorrect ou d'une utilisa-
tion incorrecte de ce produit.
•Ce produit s’adapte à la plupart de moniteurs d’une taille de 17 pouces à 32 pouces.
A (x2)
Support B (x12)
Entretoise C (x2)
Adapteur de
Support
D (x2)
Adapteur de
Support
E (x4)
Clip de
Moniteur
F (x4)
Soussinet
Souple
G (x4)
M5x40mm
Boulon
H (x4)
M5x65mm
Boulon
I (x4)
M6
Écrou
J (x4)
M5
Boulon
K (x4)
φ13xφ6.2xT1.5
Rondelle
L (x1)
M5/M6
Clé
M (x4)
Soussinet
Souple
Étape 1.1 Sécuriser les adapteurs de
support [C] sur le support
[A] Étape 1.2 Sécuriser les adapteurs de
support [D] sur le support
[A]
Attention :
Assurez-vous que les Boulon sont
bien fixées.
Remarque : Veuillez ne pas trop serrer les
écrous pour ne pas affecter le réglage de
longueur de l’assemblage de support.
Ouvert
Ouvert
8
Attention :
Assurez-vous que les Boulon sont
bien fixées.

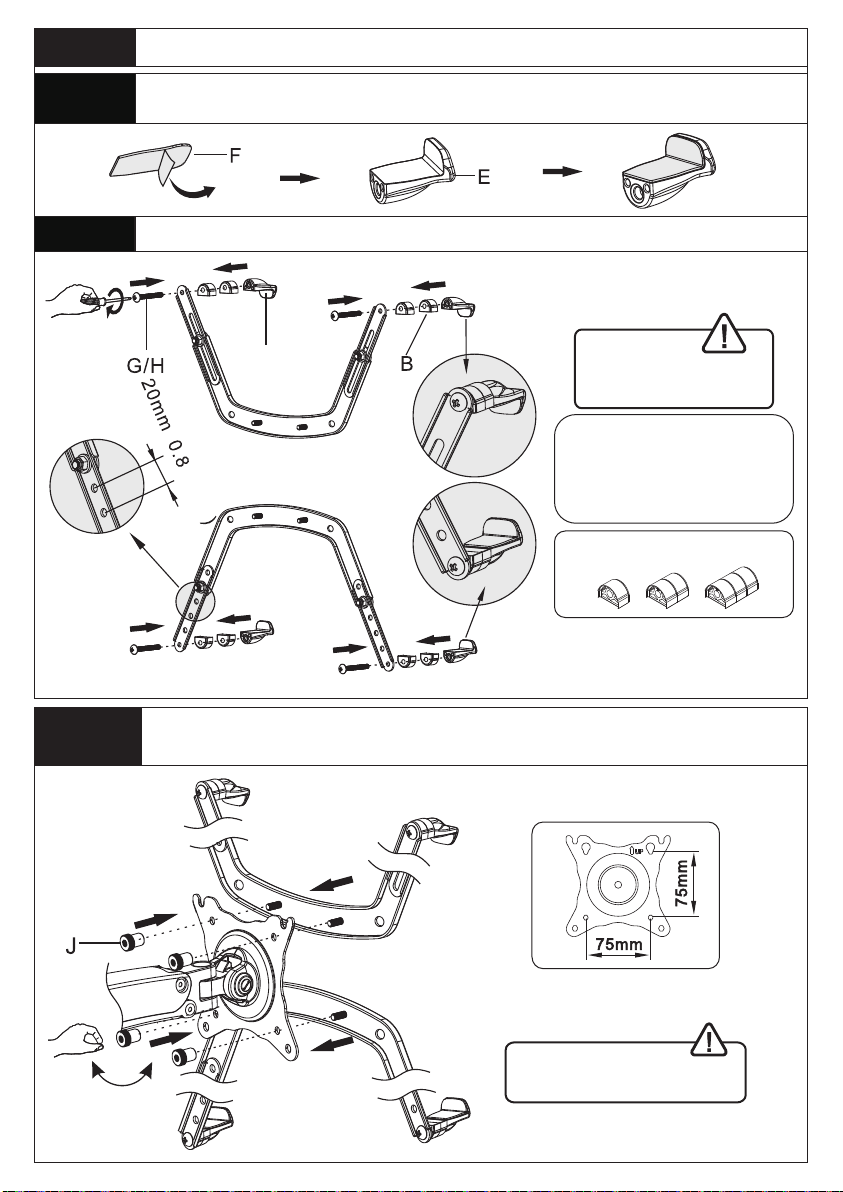

Étape 2
Étape 2.1 Décollez le papier de protection des coussinets souples [F], puis
fixez-les aux clips du moniteur [E]
Assemblage de Pièces
Étape 3
Sécuriser l’Assemblage de Support sur la Plaque de
Moniteur (Non Incluse)
Étape 2.2 Sécuriser les clips de moniteur [E] sur l’assemblage de support
EAttention :
Assurez-vous que les
Boulon sont bien fixées.
Remaeque :
Sélectionnez un nombre
approprié d’entretoises [B]
pour régler l’épaisseur du
support.
Configurations d’entretoises
alternatives
[Non Incluse]
(
pouce
9

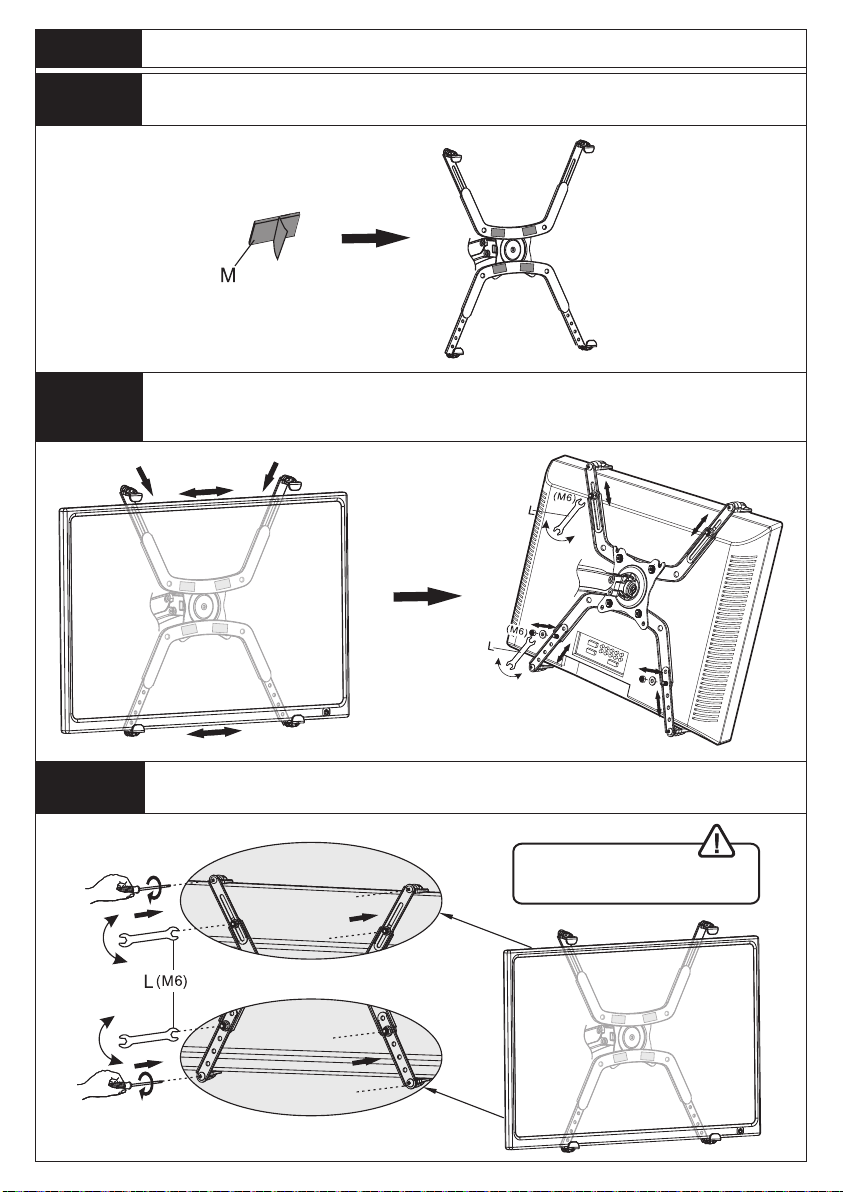

Étape 4
Sécuriser le Moniteur sur l’Assemblage de Support
Décollez le papier de protection des coussinets souples [M], puis
fixez-les à l'assemblage de support
Étape 4.1
Étape 4.3 Serrer les écrous pour sécuriser le moniteur sur l’assemblage de
support
Étape 4.2 Attacher le moniteur au centre de l’assemblage de support. Puis
régler la taille de l’assemblage de support selon la taille du
moniteur
Attention :
Assurez-vous que les écrous sont
bien fixés.
