ESAB TAE 800 Manuale utente

456 221--101 060213 Valid from Machine no 606 XXX--XXX

TAE

800/1250

Svetslikriktare

Svejseensretter

Likeretter for sveising

Hitsaustasasuuntaaja

Welding rectifier

Schweißgleichrichter

Redresseur de soudage

Lasgelijkrichter

Rectificador de soldadura

Raddrizzatore per saldatura

Rectificador de soldagem

ÁíïñèùôÞò óõãêüëëçóçò

Bruksanvisning

Brugsanvisning

Bruksanvisning

Käyttöohjeet

Instruction manual

Betriebsanweisung

Manual d’instructions

Gebruiksaanwijzing

Instrucciones de uso

Istruzioni per l’uso

Manual de instruções

Ïäçãßåò ÷ñÞóåùò

-- 2 --

Rätt till ändring av specifikationer utan avisering förbehålles.

Ret til ændring af specifikationer uden varsel forbeholdes.

Rett til å endre spesifikasjoner uten varsel forbeholdes.

Oikeudet muutoksiin pidätetään.

Rights reserved to alter specifications without notice.

Änderungen vorbehalten.

Sous réserve de modifications sans avis préalable.

Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.

Reservado el derecho de cambiar las especificaciones sin previo aviso.

Ci riserviamo il diritto di variare le specifiche senza preavviso.

Reservamo--nos o direito de alterar as especificações sem aviso prévio.

Äéáôçñåßôáé ôï äéêáßùìá ôñïðïðïßçóçò ðñïäéáãñáöþí ×ùñßò ðñïåéäïðïßçóç.

SVENSKA 3..............................................

DANSK 8................................................

NORSK 13................................................

SUOMI 18................................................

ENGLISH 23..............................................

DEUTSCH 28.............................................

FRANÇAIS 33.............................................

NEDERLANDS 38.........................................

ESPAÑOL 43..............................................

ITALIANO 49..............................................

PORTUGUÊS 54..........................................

ÅËËÇÍÉÊÁ 59.............................................

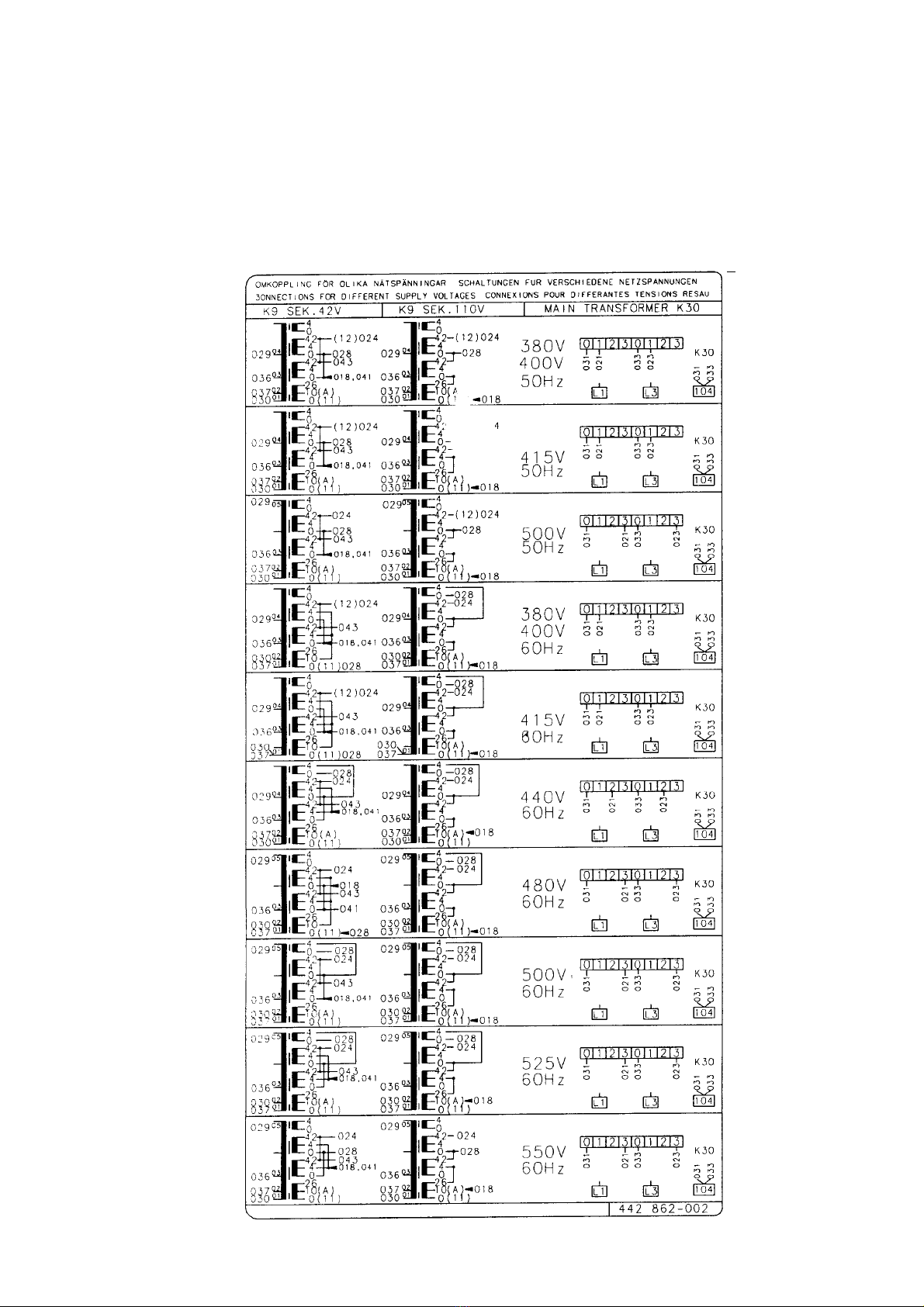

Inkopplingsanvisning Tilkoblingsvejledning Innkoblingsanvisning Kyt-

kentäohje Connection instruction Anschlußanleitung Instructions de

branchement Aansluitingsinstructies Instrucciones de conexión Istruzioni

per il collegamento Instruções de ligação Ïäçãßåò óýíäåóçò ÏÄÇÃ ÉÅÓ ÓÕÍÄ ÅÓÇÓ

-- 6 4 --

ba16c12a

Schema Skema Skjema Johdotuskaavio Diagram Schaltplan Schéma

Schema Esquema Schema Esquema Ó÷Þìá óýíäåóçò Ó×Ç ÌÁ ÓÕÍÄ ÅÓÇÓ

-- 6 5 --

ba16e12a

Reservdelsförteckning Reservedelsfortegnelse Reservedelsliste

Varaosaluettelo Spare parts list Ersatzteilliste Liste de pièces détachées

Reserveonderdelenlijst Lista de repuestos Elenco ricambi Lista de peças

sobressalentes Ðßíáêáò áíôáëëáêôéêþí ìåñþí Ð ÉíáÊÁÓ áíôá ëëáêôéêÙí ì åñ Ùí Ð ÉíáÊÁÓ áíôá ëëáêôéêÙí ì åñ Ùí

-- 6 7 --

sparefram

TAE 800 / TAE 1250

Edition 060213

Ordering no. Denomination Notes

0442851880 →0442851882 TAE 800

0442852880 →0442852882 TAE 1250

-- 6 8 --

s442851

Item

no. Qty Ordering no. Denomination Notes

0442851880 Welding power source TAE 800

0442851881 Welding power source TAE 800

0442851882 Welding power source TAE 800

1 1 0567200610 Spacer

2 1 0320289880 Volt-- and ammeter

3 1 0320746001 Main switch

4 1 0192576004 Indicating lamp

50192576304 Indicating lamp (yellow) 42 -- 48 V

6 1 0147866001 Switch

7 1 0218810781 Knob

8 2 0156388001 Handle

9 1 0481889880 PC--board

10 10481097884 Regulator

11 10442849880 Contactor

12 20319828001 Transformer

13 10442877001 Transformer

14 10319470015 Control transformer 1500 VA, 42/110 V

15 0486178880 PC--board (EMC)

16 0158115880 Cable inlet

-- 6 9 --

s442851

Item

no. Qty Ordering no. Denomination Notes

1 2 0318042882 Coil (inductor)

2 1 0442906880 Coil (inductor)

3 1 0460004880 Fan complete

3:1 0459983880 Fan

5 1 0442763880 Inductor

6 4 0442972001 Main thyristor

7 4 0041051606 Transient protection

8 4 0442993880 Thyristor bridge

9 1 0442719880 List complete

-- 7 0 --

s442851

Item

no. Qty Ordering no. Denomination Notes

1 1 0319445001 Thermal switch

2 2 0442846001 Capacitor

3 1 0442717880 Main transformer

4 2 0442718880 Coil

5 1 0040887080 Current relay

-- 7 1 --

s442852

Item

no. Qty Ordering no. Denomination Notes

0442852880 Welding power source TAE 1250

0442852881 Welding power source TAE 1250

0442852882 Welding power source TAE 1250

1 1 0192576004 Indicating lamp

30192576304 Indicating lamp (yellow) 42 -- 48 V

4 1 0147866001 Switch

5 2 0156388001 Handle

6 1 0218810781 Knob

7 1 0320746001 Main switch

8 1 0481889880 PC--board

9 1 0481097884 Regulator

10 10567200610 Fuse 16 A

11 10442849881 Contactor

12 20319828001 Transformer

13 10442877001 Transformer

14 10319470013 Control transformer 42/110 V

10319470014 Control transformer 42/110 V

10319470017 Control transformer 42/110 V

15 0486178880 PC--board (EMC)

16 0158115880 Cable inlet

-- 7 2 --

s442852

Item

no. Qty Ordering no. Denomination Notes

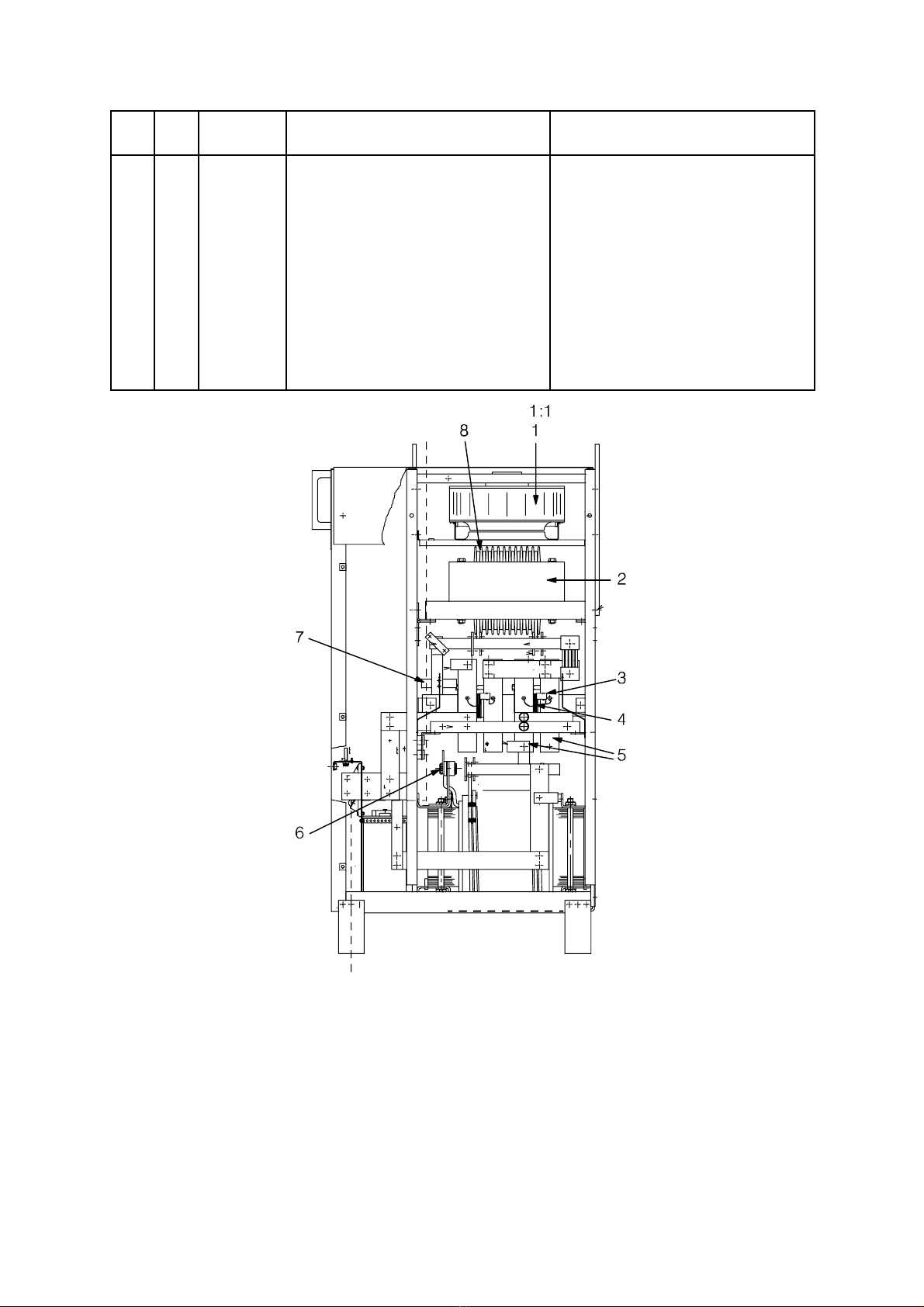

1 1 0460004880 Fan complete

1:1 0459983880 Fan

2 1 0442945880 Inductor

3 4 0041051606 Transient protection

4 4 0321427001 Main thyristor

5 4 0443065880 Thyristor bridge

6 1 0442719880 Connection board

7 1 0040887080 Current relay

8 2 0442906881 Coil (inductor)
