ESX Quantum Q800A Manuale utente
ACTIVE SUBWOOFER SYSTEM
Q800A
2
INHALTSVERZEICHNIS
TABLE OF CONTENT
TABLE DES MATIÈRES
SOMMARIO
INDICE
BEDIENUNGSANLEITUNG
USER’S MANUAL
MODE D’EMPLOI
MANUALE D´USO
MANUAL DE USO
3
6
9
12
15
ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES 18
3
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal-
lation beginnen und den Verstärker in Betrieb nehmen.
Technische Änderungen vorbehalten
TECHNISCHE DATEN Q800A
Subwoofer
Ausgangsleistung RMS
Ausgangsleistung Max.
Frequenzgang
Tiefpasslter
Subsoniclter
Phasen-Schalter
Bass Boost
Betriebsspannung
Sicherung
Abmessungen (B x H x L)
20 cm (8“)
1 x 100 W
1 x 200 W
20 – 150 Hz
50 – 150 Hz
Fixiert bei 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), Minus an Masse
20 A
Ø 360 x 145 mm
HINWEISE VOR DER INSTALLATION
• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln ent-
fernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zu-
gänglich sind.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig.
Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile
wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.
4
ANSCHLUSS
ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahr-
zeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der
einzelnen Anschlüsse den beiliegenden Kabelstecker.
Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigne-
ten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten
Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden.
Der +12 V-Anschluss des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integ-
rierter Sicherung mit dem Pluspol der Batterie verbunden werden. Diese Sicherung sollte sich in Nähe der
Batterie benden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen
unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der
Lautsprecher-Anschlüsse ein.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies
könnte das Gerät ernsthaft beschädigen.
ANSCHLUSS PER CINCH-EINGÄNGE MIT EINSCHALTLEITUNG (REM):
ANSCHLUSS PER HOCHPEGELEINGÄNGE MIT AUTOMATISCHER EINSCHALTFUNKTION:
Rot (+12V)
Rot (+12V)
Schwarz (-12V Masse) an geeignetem Massepunkt anschließen
Schwarz (-12V Masse) an geeignetem Massepunkt anschließen
Blau (REM) mit der Einschaltleitung des Autoradios verbinden
In dieser Anschlussvariante nicht benötigt
Blau (REM) In dieser Anschlussvariante nicht benötigt
In dieser Anschlussvariante nicht benötigt
R – grau/schwarz
L – weiß/schwarz
R + grau
L + weiß
Mit den Cinch/RCA Ausgängen des
Autoradios verbinden
Mit Lautsprecher-Ausgängen des
Autoradios verbinden
Kabel-Fernbedienung
Kabel-Fernbedienung
Externe
Sicherung
Externe
Sicherung
12 V
Batterie
12 V
Batterie
L-CH
R-CH
20 A
20 A
5
INPUT LEVEL
BASS BOOST
LOW PASS
PHASE
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
ACTIVE SUBWOOFER SYSTEM
Q800A
EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler INPUT LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den
Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den
Regler INPUT LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann
drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
REGELBARER BASS BOOST
Mit dem Regler BASS BOOST können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB
einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!
REGELBARER TIEFPASSFILTER
Mit dem Regler LOW PASS können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die
Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leis-
tungsfähiger.
SCHALTBARE PHASENLAGE
Mit dem Tastschalter PHASE kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssig-
nal an die Fahrzeugakustik anzupassen.
6
Please read the user‘s manual carefully before the installation and the rst operation
of the amplier.
All Specications are subject to change
SPECIFICATIONS Q800A
Subwoofer
Output Power RMS
Output Power Max
Frequency Range
Lowpass Filter
Subsonic Filter
Phase Shift
Bass Boost
Operating Voltage
Fuse Rating
Dimensions (B x H x L)
20 cm (8“)
1 x 100 W
1 x 200 W
20 – 150 Hz
50 – 150 Hz
Fixed at 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), negative ground
20 A
Ø 360 x 145 mm
IMPORTANT NOTES PRIOR TO INSTALLATION
• This device is only suited for a 12 volt system with negative ground.
• Ensure that the input and output cables are sufciently separated from the power supply cables. Otherwise
interferences may occur.
• Ensure the accessibility of the fuse and the operating elements after installation.
• The reliability and performance of the amplier depends on the quality of installation. Preferably consult an
expert to install the system.
• Avoid any damage or removing of the components of the vehicle like wires, cables, board computer, seat
belts, gas tank or the like.
7
INTERCONNECTION
ATTENTION: Before you start with the installation, disconnect the ground connection from the ve-
hicle’s battery in order to prevent short circuits. Use the enclosed cable plug to connect each terminal.
First connect the GND terminal of the amplier to an appropriate ground connection at the chassis. To ensure a
good connection, residue dirt and dust from the connection point. A loose connection may cause malfunctions
or interferences noise and distortion.
Then connect the +12 V terminal of the amplier with the battery by using an appropriate cable including an
in-line fuse. This fuse should be located very close to the battery; for safety reasons not more than 30 cm
away. Only insert the fuse when the installation, including the connection of the loudspeakers, has been ac-
complished.
CAUTION: Never use the high level inputs and the RCA inputs at the same time. This may damage the
device seriously. Use the enclosed cable plug to connect each terminal.
INTERCONNECTION BY RCA INPUTS WITH TURN-ON SIGNAL (REM):
INTERCONNECTION BY HIGH LEVEL INPUTS WITH AUTO TURN-ON:
Red (+12V)
Red (+12V)
20 A
Black (-12V Ground) connect to a suitable ground point
Black (-12V Ground) connect to a suitable ground point
Blue (REM) connect with the turn-on signal wire of the car stereo
Not required in this connection variant
Blue (REM) not required in this connection variant
Not required in this connection variant
R – grey/black
L – white/black
R + grey
L + white
Connect to the RCA outputs of the
car radio
L-CH
R-CH
Connect to loudspeaker outputs of the
car stereo
Cable remote control
Cable remote control
External
fuse
External
fuse
12 V
Battery
12 V
Battery
20 A
8
INPUT LEVEL
BASS BOOST
LOW PASS
PHASE
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
ACTIVE SUBWOOFER SYSTEM
Q800A
INPUT SENSITIVITY
Turn the INPUT LEVEL controller of the amplier to the MIN position. Then turn the volume controller of the
head unit to 80 - 90% of its full setting. Now turn INPUT LEVEL clockwise until you hear some distortion. Then
turn back INPUT LEVEL slightly until you hear a cleaner sound.
VARIABLE BASS BOOST
By using the BASS BOOST controller you are able to increase the bass enhancement from 0 to 12 dB.
ATTENTION: Use the BASS BOOST wisely!
VARIABLE LOW PASS FILTER
Set the desired crossover frequency by using the controller LOW PASS. Thus to that only the frequencies
below the chosen crossover frequency will be amplied and the subwoofer plays more precisely and efcient.
PHASE SWITCH
The PHASE switch allows to switch the phase from 0° to 180° to match the output signal with the vehicle’s
interior acoustic.
9
Veuillez s’il vous plaît lire attentivement toutes les instructions d’installation avant
que vous installiez l’amplicateur et le fassiez fonctionner.
CARACTÉRISTIQUES
Subwoofer
Puissance de sortie RMS
Puissance de sortie Max.
Gamme de fréquences
Filtre passe-bas
Filtre Subsonic
Phase Shift
Bass Boost
Alimentation
Fusible
Dimensions (L x H x P)
20 cm (8“)
1 x 100 W
1 x 200 W
20 – 150 Hz
50 – 150 Hz
Fixé à 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), négatif à la masse
20 A
Ø 360 x 145 mm
Sous toutes réserves de modications techniques
Q800A
RECOMMANDATIONS AVANT L’INSTALLATION
- Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative.
- Montez l’amplicateur de manière à ce qu’il soit protégé au maximum contre les secousses
et vibrations ainsi que contre la poussière et les saletés.
- Veillez à ce que les câbles de sortie et d’entrée soient assez éloignés du câble d’alimentation
électrique, an d’éviter tout son parasite.
- Veillez à ce que le fusible et les éléments d’utilisation de l’appareil soient accessibles après le montage.
- La puissance et abilité de l’appareil dépend de la qualité de l’installation. Il est préférable de
coner le montage à un spécialiste.
- Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les
câbles, ordinateur de bord, ceinture de sécurité, réservoir d´essence etc.
10
ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT
ATTENTION: Avant que vous ne commenciez avec l’installation, séparez la borne négative/masse de
la batterie an d’éviter tout risque de court-circuit. Utilisez la che de câble fournie pour connecter
chaque port.
Raccordez d’abord la borne GND de l’amplicateur avec le pôle négatif de la batterie. Il est très important que
le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point
de branchement de la batterie. Un raccordement trop lâche peut être la cause d’une fonction défaillante ou de
bruits brouillés ou de déformations.
Le branchement de l’amplicateur de +12 V doit maintenant être raccordé avec un câble électrique avec un
fusible intégré à pôle positif. Le fusible doit être positionné près de la batterie, la longueur de câble allant du
pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez
placer le fusible seulement après avoir terminé tous les travaux d’installation, y compris le branchement des
haut parleurs.

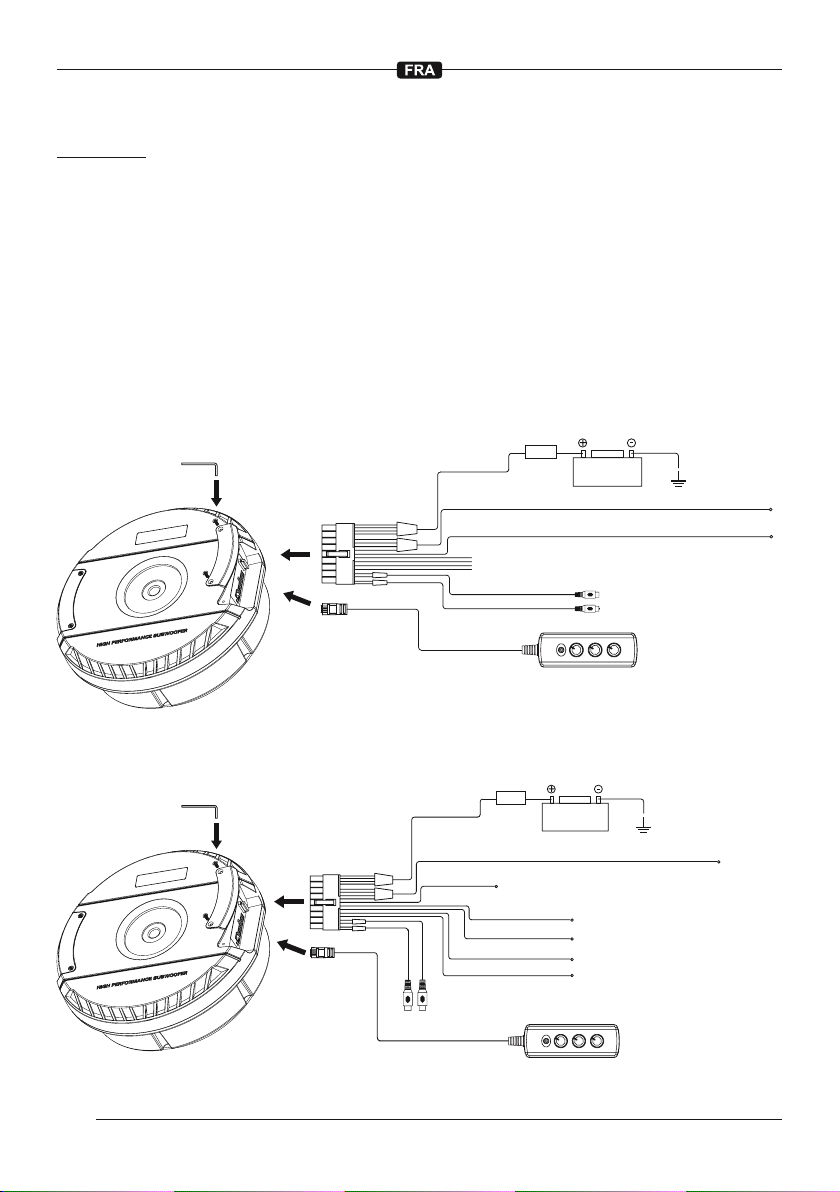

INTERCONNEXION PAR ENTRÉES RCA AVEC SIGNAL DE ALLUMAGE (REM):
INTERCONNEXION PAR ENTRÉES DE HAUT NIVEAU AVEC ALLUMAGE AUTOMATIQUE:
Rouge (+12V)
Rouge (+12V)
Noir (-12V masse) relié à un point de mise à la masse approprié
Noir (-12V masse) relié à un point de mise à la masse approprié
Bleu (REM) pour le signal de enclenchement de l’autoradio
Non requis dans cette variante de connexion
Bleu (REM) non requis dans cette variante de connexion
Non requis dans cette variante de connexion
R – gris/noir
L – blanc/noir
R + gris
L + blanc
Connectez-vous aux sorties RCA de
l’autoradio
Connectez-vous aux sorties haut-
parleurs de l’autoradio
Télécommande avec câble
Télécommande avec câble
Externe
fusible
Externe
fusible
12 V
Batterie
12 V
Batterie
L-CH
R-CH
20 A
20 A
