Europalms 83501670 Manuale utente
SNOWING CHRISTMAS TREE
SILVER 190 CM
www.europalms.de
SCHNEIENDER WEIHNACHTSBAUM
1
Schneiender Weihnachtsbaum
Der Weihnachtsbaum mit Beleuchtung und Schneefall sorgt für
eine fröhliche Weihnachtsstimmung und dient zur Dekoration.
Weihnachtsmelodien können zugeschaltet werden. Die
Spannungsversorgung erfolgt über das beiliegende Netzteil.
1. Sicherheitshinweise
•Stellen Sie das Produkt auf einer festen, ebenen und
windgeschützten Fläche auf.
•Nicht für Kinder geeignet.
•Wartungs- und Servicearbeiten sind ausschließlich dem
autorisierten Fachhandel vorbehalten. Schäden, die durch
manuelle Veränderungen verursacht werden, fallen nicht
unter den Garantieanspruch.
•Wird das Produkt zweckentfremdet oder falsch
angeschlossen, kann dies zu Schäden führen und der
Garantieanspruch erlischt.
•Ist das Produkt nicht mehr funktionsbereit oder weist
sichtbare Beschädigungen auf, ist es außer Betrieb zu
setzen, um Gefahren zu vermeiden.
•Dieses Produkt ist nur für die auf dem Typenschild
angegebene Spannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Das Produkt entspricht Schutzklasse 3, das Netzteil
Schutzklasse 2.
•Vermeiden Sie Feuchtigkeit und Hitze. Der zulässige
Temperaturbereich liegt zwischen -15° C und +45° C.
•Das F-Zeichen bedeutet: Dieses Produkt darf auf normal
entflammbaren Oberflächen installiert werden.
•Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz
trennen. Verwenden Sie zur Reinigung ein fusselfreies,
angefeuchtetes Tuch. Auf keinen Fall Alkohol oder
irgendwelche Lösungsmittel!
•Verwenden Sie immer nur das mitgelieferte Netzteil.
2. Teile
(1) Controller (1 Stück)
(2) Sockel (1 Set)
(3) Netzteil (1 Stück)
(4) Sockelstütze (4 Stück, inkl. Schrauben)
(5) Rahmen (40 Elemente)
(6) Weihnachtsbaum (2 Elemente)
(7) LED-Lichtkette (1 Stück)
(8) Baumschmuck (1 Set)
(9) Schneeflocken/Kügelchen aus Schaummaterial (1 Beutel)
(10)Spitze (1 Stück)
SCHNEIENDER WEIHNACHTSBAUM
2
3. Teile Rahmenmontage
Abb. Beschreibung Menge Länge
5-1 Kurze Sockelstangen 8 257 mm
5-2 Stütz-Sockelstangen 8 457 mm
5-3 Lange Sockelstangen 8 447 mm
5-4 T-Verbinder 16 -
4. Montage
1. Nehmen Sie die Bauteile für den Aufbau aus der
Verpackung.
Verbinden Sie 8 Lange Sockelstangen (5-3) mithilfe von 8
T-Verbindern (5-4). Achten Sie darauf, dass die Enden der
Stäbe jeweils vollständig in die Verbinder geschoben sind,
um eine stabile Konstruktion zu erhalten. Richten Sie alle T-
Verbinder in die gleiche Richtung aus.
2. Verbinden Sie nun die Konstruktion zu einem Kreis wie
abgebildet. Um Unfällen vorzubeugen, achten Sie darauf,
dass sich keine Personen oder zerbrechlichen
Gegenstände im nahen Umkreis befinden, falls einer der
Stäbe aus den Händen gleiten sollte.
3. Fügen Sie auf die gleiche Weise, mit 8 kurzen
Sockelstangen (5-1) und 8 T-Verbindern (5-4), einen
zweiten Kreis zusammen und verbinden Sie dann beide
Kreise mit den Stütz-Sockelstangen (5-2).
Achtung: Durch das Biegen der Stäbe entsteht eine
enorme Federkraft. Seien Sie deshalb sehr vorsichtig,
um ein Zurückschnellen der Stäbe zu vermeiden. Um
Unfällen vorzubeugen, achten Sie darauf, dass sich
keine Personen oder zerbrechlichen Gegenstände im
nahen Umkreis befinden, falls einer der Stäbe aus den
Händen gleiten sollte. Ein zu starkes Biegen der Stäbe
ist ebenfalls zu verhindern, da die Stäbe zerbrechen
könnten.
Die oben genannten Gefahren bestehen auch beim
Abbau der Konstruktion.
6.
Beachten Sie bitte, dass sich die Kreiskonstruktion
vollständig im Stoffüberzug befinden, und die Kordel straff
verknotet sein muss, um die Formbildung des Sockels
nicht zu beeinflussen. Um ein schönes und gleichmäßiges
Ergebnis zu erzielen, lassen sich die Falten des
Stoffüberzuges verschieben.
7. Stecken Sie den Stecker des Netzteils in die Buchse des
Controllers ein. Stellen Sie den Sockel an den vorge-
sehenen Platz am Boden. Beachten Sie, dass sich das
Netzteil und der Controller für die spätere Bedienung
außerhalb des Sockels befindet.
8. Nehmen Sie nun die beiden Teile des Weihnachtsbaums
und setzen zuerst den unteren Teil des Baumes in den
Halter des Sockels ein. Drehen Sie das Rohr so, dass die
Bohrung des Sockels und des Baums übereinander liegen,
und schrauben Sie es gut fest.

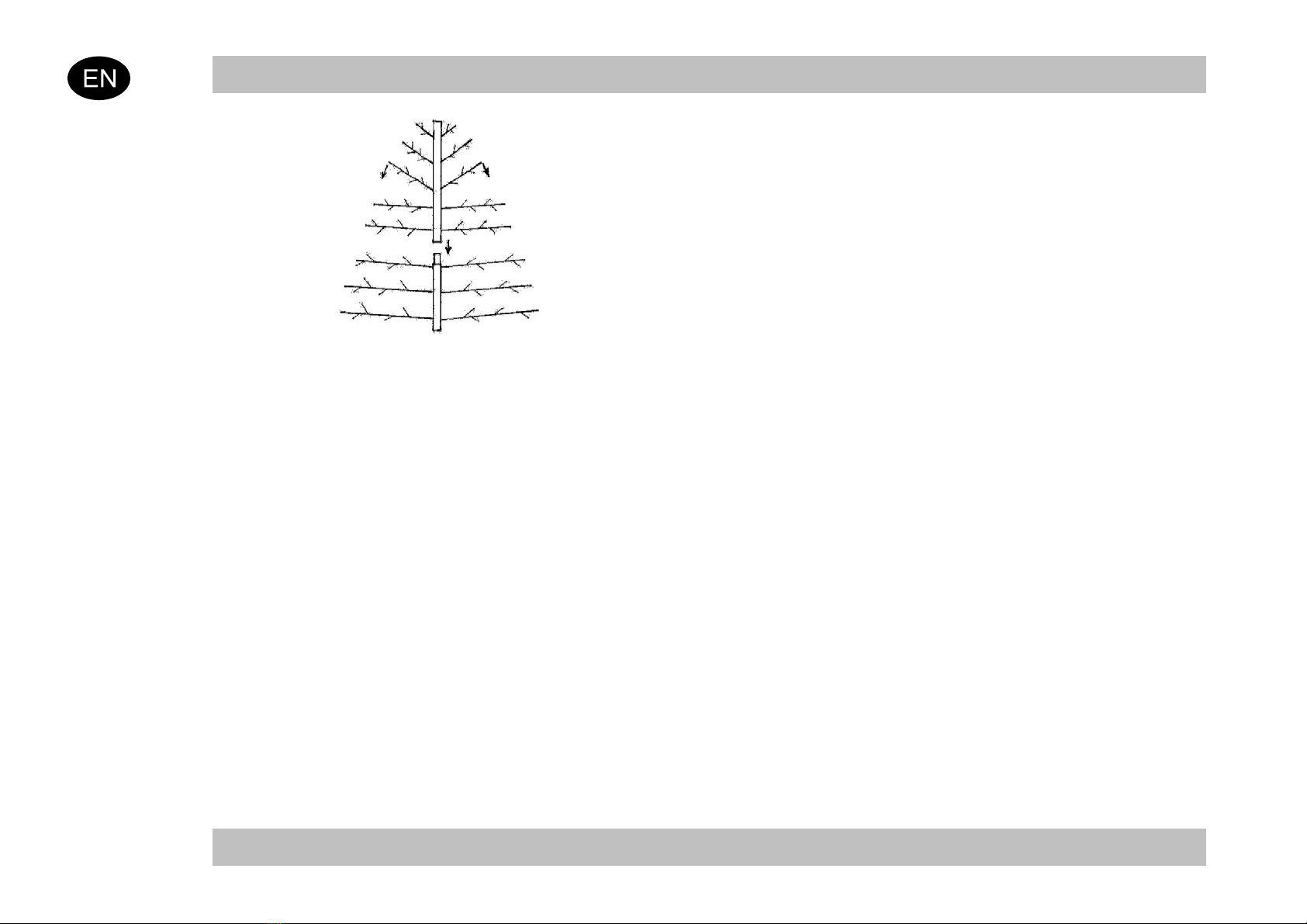

9. Verbinden Sie das oberen Baumstück mit dem unteren.
Achtung! Beide Stücke müssen fest miteinander ver-
bunden sein, um im Betrieb ein ungewolltes Austreten der
Schneeflocken zu vermeiden.
SCHNEIENDER WEIHNACHTSBAUM
3
4.
Nehmen Sie das Sockelset, die Sockelstützen und
beiliegende Schrauben und befestigen Sie, wie in
folgender Abbildung beschrieben, die Sockelstützen mit
den Schrauben am Sockel.
5. Platzieren Sie die Kreiskonstruktion im Stoffüberzug.
Ziehen Sie abschließend die Kordel fest zusammen und
verknoten Sie sie. Dadurch erhält der Aufbau seine Form.
SCHNEIENDER WEIHNACHTSBAUM
4
10. Falten Sie die Zweige nacheinander auf, bis eine schöne
Baumform entsteht. Tipp: Um die beste Form, das
schönste Aussehen und Verhältnis zum Sockel zu erhalten,
empfehlen wir, die Zweige horizontal zu stellen.
11. Bringen Sie die Spitze an. Achtung! Die Spitze dient zum
Zurückwerfen der Schneeflocken und muss waagrecht
sitzen, um zu vermeiden, dass die Flocken außerhalb des
Sockels landen.
12. Dekorieren Sie die Zweige mit dem Baumschmuck. Achten
Sie darauf, dass der Schmuck fest sitzt, da herabfallende
Teile die Zirkulation der Schneeflocken behindern können.
Legen Sie die Lichtkette um die Zweige. Schließen Sie das
Anschlusskabel an die zugehörige Buchse im Sockel an.
5. Funktionstest
Stellen Sie am Controller die Position OFF ein. Stecken Sie das
Netzteil in eine Steckdose (230 V, 50 Hz~).
Verteilen Sie für einen kurzen Funktionstest eine kleine Menge
Schneeflocken am Boden des Sockels (Trichters).
Vergewissern Sie sich bitte, dass sich keine störenden
Gegenstände im Aufbau befinden, die die Zirkulation der
Schneeflocken behindern könnten.
Schalten Sie das Gerät mit dem Betriebswahlschalter an der
Kabelfernbedienung ein und prüfen Sie, ob oben aus dem
Baum Schneeflocken herausrieseln, die Lichtkette leuchtet und
je nach Betriebsart die Musik spielt. Falls nicht, überprüfen Sie
bitte die Konstruktion und alle Anschlüsse bis alles
ordnungsgemäß funktioniert.
6. Schneeflocken einfüllen
Befüllen Sie den Schirm, nach dem vorausgegangenen und
erfolgreichen Funktionstest, mit einer größeren Menge
Schneeflocken und verteilen Sie diese gleichmäßig.
Vergewissern Sie sich bitte, dass sich keine störenden
Gegenstände im Schirm befinden, die die Zirkulation der
Schneeflocken behindern könnten. Tipp: Bewahren Sie sich
eine gewisse Menge Schneeflocken für spätere Verwendungen
auf.
7.Netzanschluss
Verbinden Sie die Anschlussleitung des Netzteils mit der
Netzanschlussbuchse des Geräts und stecken Sie das Netzteil
in eine Steckdose (230 V, 50 Hz~).
Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
22.07.2011 ©
SCHNEIENDER WEIHNACHTSBAUM
5
8. Betriebsart und Gebläsestärke einstellen
Stellen Sie den Betriebswahlschalter in die gewünschte
Position:
• Position ON I: Betrieb ohne Weihnachtsmelodien
• Position ON II : Betrieb mit Weihnachtsmelodien
• Position OFF: schaltet das Gerät aus
Die Gebläsestärke und damit die Schneefallstärke lässt sich
stufenlos mit dem Regler von niedrig bis hoch einstellen.
9. Technische Daten
Spannungsversorgung: ....... 230 V AC, 50 Hz ~ über mitge-
............................................. liefertes Netzteil 12 V AC, 1000 mA
Gesamtanschlusswert: ........ 10 W
Maße (D x H): ...................... 1150 x 2000 mm
Gewicht: ............................... 6 kg
www.europalms.de
SNOWING CHRISTMAS TREE
6
Snowing Christmas tree
The Christmas tree with illumination and snowfall creates a jolly
Christmas mood and is used for decoration. Additionally,
Christmas melodies can be switched on. Power supply is via
the enclosed power unit.
1. Safety Instructions
•Set up the unit at solid and planar surface protected from the
wind.
•Keep away children.
•Maintenance and service operations are only to be carried
out by authorized dealers. Damage caused by manual
modifications on this device is not subject to warranty.
•If the product is used for other purposes than originally
intended, if it is not correctly connected, damage may result
and the guarantee becomes void.
•To avoid danger do not operate the product when it no
longer functions or when it is visibly damaged.
•This product is only allowed to be operated with the voltage
given on the technical label and was designed for indoor use
only. The product falls under protection class 3, the power
unit under protection class 2.
•Avoid excessive humidity and heat. The recommended
temperature range lies between -15° C and +45° C.
•The F-symbol means: This device can be installed on normal
inflammable surfaces.
•Always disconnect from the mains, when the product is not in
use or before cleaning it. Use a soft lint-free and moistened
cloth for cleaning. Never use alcohol or solvents!
•Use the unit only with the supplied power unit.
2. Parts
(1) Controller (1 piece)
(2) Base (1 set)
(3) Power unit (1 piece)
(4) Base support (4 pieces, incl. screws)
(5) Frame (40 parts)
(6) Christmas tree (2 parts)
(7) Light chains (1 piece)
(8) Ornaments(1 set)
(9) Snowflakes/foam balls (1 bag)
(10)Top (1 piece)
SNOWING CHRISTMAS TREE
7
3. Parts frame assembling
Illustr. Description Qty Length
5-1 Short base poles 8 257 mm
5-2 Support base poles 8 457 mm
5-3 Long base poles 8 447 mm
5-4 T-connector 16 -
4. Installation
1. Unpack the individual parts.
Connect the 8 long base poles (5-3) via 8 T-connectors (5-
4). Make sure that the pole ends are completely inserted
into the connectors in order to have a stable construction.
Direct all T-connectors in the same direction.
2. Now bend the connected poles into a circle as shown.
Make sure there is no bystander or fragile object nearby,
so as not to cause injury or damage in the event any
connecting pole slips out of hand.
3. Make a second circle by connecting the 8 short base poles
(5-1) via 8 T-connectors (5-4). Connect both circles with the
support base poles (5-2).
Caution: by bending the poles, an enourmous power is
built up. Please be careful that you do not let loose the
poles. In order to avoid accidents, make sure that there
are no persons or fragile objects in the nearby area. Do
not bend the poles too much, otherwise they make
break.
The hazards as described above are also valid for
breaking down the construction.
SNOWING CHRISTMAS TREE
8
4.
Take the base, the base support and the included screws
and attach the base support at the base as shown in the
following illustration.
5. Place the circle construction in the cloth cover. Tighten the
rope and fix it with knots. In this way, the shape is created.
6.
Make sure that the circle construction is completely coverd
by the cloth and that the rope is tightly fixed. In order to
have a beautiful cloth, you can move the vertical folds.
7. Plug the power unit into the controller socket. Place the
base at the desired position on the floor. Make sure that
the controller and the power unit are outside the base in
order to operate them later.
8. Take both parts of the Christmas tree and insert the lower
part first into the socket holder. Turn the tube so that the
drilling in the socket and in the tree match with each other
and tighten the screw.
9. Connect the upper tree part to the lower part. Caution!
Tightly engage both parts. Any leakage during operation
may cause unwanted spraying of the snowflakes.
SNOWING CHRISTMAS TREE
9
10. Unfold the branches until you have a beautiful tree shape.
Tip: In order to have the most beautiful shape, we
recommend to adjust the branches to horizontal.
11. Attach the top. Caution! The top is designed to return the
snowflakes and must be set up horizontally to avoid
snowflakes flying around in an uncontrolled way.
12. Decorate the branches with the ornaments. Make sure they
are properly fixed as falling parts could block the
circulation of the snowflakes. Attach the light chain around
the branches. Connect the connection cable to the
corresponding input jack in the base.
5. Performance check
Adjust the position OFF at the controller. Insert the power unit
into your power outlet (230 V, 50 Hz~).
Distribute some snow flakes into the bottom of the base. Make
sure that no other objects can hinder the snow flake circulation.
Switch the device on via the cable remote control. Check if
snow flakes are snowing from the tree, the lighting chain is lit
and the music plays. If not please check the contructrion and
all connections until everything works satisfactory.
6. Fill in snow flakes
After the performance test, fill the snow flakes into the umbrella
and distribute them evenly. Make sure that no other objects
can hinder the snow flake circulation. Keep some snow flakes
for later.
7.Connection to the mains
Connect the cable of the power unit to the power input and the
power unit to a power outlet (230 V, 50 Hz~).
Indice
Lingue:
Altri manuali Europalms Albero di pino artificiale
Manuali Albero di pino artificiale popolari di altre marche
Trim a Home
Trim a Home TY-S6-250L Manuale utente
Polygroup
Polygroup TG7600NVQC03 Manuale utente
Sears
Sears Donner & Blitzen M44814 Manuale utente
BETHLEHEM LIGHTING
BETHLEHEM LIGHTING 6.5’ Tinsel Tree Manuale utente
Home Accents Holiday
Home Accents Holiday TG76P3D93L08 Manuale utente
Polygroup
Polygroup TG76M3S45C02 Manuale utente
Polygroup
Polygroup TG90P3693L00 Manuale utente
Costway
Costway CM23595US Manuale utente
Polygroup
Polygroup TV46M3ADVC05 Manuale utente
Home Accents Holiday
Home Accents Holiday TG76P4C15D03 Manuale utente
Polygroup
Polygroup TV46P7001X00 Manuale utente
Holiday Living
Holiday Living TV40EH339C01 Manuale utente
