Evercraft 776-5060 Manuale utente

776-5060 1 rev. 03/21/18

Contents:

Page 1 Speciﬁcations

2 Warning Information

3 Setup, Operating and Maintenance

4 Exploded View Drawing and Replacement Parts

5 Warranty Information

Specifications

Capacity: ............................................ 750 Lbs.

Overall Length ......................................... 36.6"

Overall Width ........................................... 31.3"

Overall Height.......................................... 30.7"

Shipping Weight.................................. 49.8 lbs.

776-5060

CAPACITY: 750 LB.

FOUR WHEEL

ENGINE STAND

ASME PASE-2014

776-5060 2 rev. 03/21/18

WARNING INFORMATION

This is the safety alert symbol. It is used to alert you

to potential personal injury hazards. Obey all safety

messages that follow this symbol to avoid possible

injury or death.

IMPORTANT: READ THESE INSTRUCTIONS BEFORE OPERATING

BEFORE USING THIS DEVICE, READ THIS MANUAL COMPLETELY AND THOROUGHLY, UNDERSTAND ITS OPERATING

PROCEDURES, SAFETY WARNINGS AND MAINTENANCE REQUIREMENTS.

It is the responsibility of the owner to make sure all personnel read this manual prior to using the device. It is also the responsiblity of the device owner to keep

this manual intact and in a convenient location for all to see and read. If the manual or product labels are lost or not legible, contact Balkamp for replacements. If

the operator is not ﬂuent in English, the product and safety instructions shall be read to and discussed with the operator in the operator's native language by the

purchaser/owner or his designee, making sure that the operator comprehends its contents.

THE NATURE OF HAZARDOUS SITUATIONS

The use of portable automotive lifting devices is subject to certain hazards that cannot be prevented by mechanical means, but only by the exercise of intelligence,

care, and common sense. It is therefore essential to have owners and personnel involved in the use and operation of the equipment who are careful, competent,

trained, and qualiﬁed in the safe operation of the equipment and its proper use. Examples of hazards are dropping, tipping or slipping of loads caused primar-

ily by improperly securing loads, overloading, off-centered loads, use on other than hard level surfaces, and using equipment for a purpose for which it was not

designed.

METHODS TO AVOID HAZARDOUS SITUATIONS

• Read, study, understand & follow all instructions before using.

• User and bystanders must wear eye protection that meets ANSI Z87.1 and OSHA standards.

 •Inspecttheenginestandbeforeeachuse.Donotuseifdamaged,altered,modied,inpoorcondition,orhaslooseormissing 

components. Take corrective action before using the engine stand.

• Do not use (or modify) this product for any other purpose than that for which it was designed without consulting the manufacturer’s

authorized representative.

• Do not use beyond rated capacity.

• This is a lifting device only. Immediately after lifting, support the vehicle with jack stands capable of sustaining the load

before working on the vehicle.

• Do not crawl under engine or place any part of your body under engine at any time.

• Use only on a hard level surface capable of supporting the load.

• Lock mounting plate rotating mechanism before applying a load.

• Make sure all mounting hardware is securely tightened and setup is stable before rotating engine.

 •AlwaysusehighstrengthSAEgrade8boltsformountingenginetomountingheadngers.

 •Makesurewidestsetofmountingheadngersarenearestthegroundwhenmountingenginetostand.

 •Assuretheloadiscentered,balancedandsecuredtothemountingheadandngers.Theengine’sweightshouldbebalancedwithin

1” of the mounting head’s rotational axis.

• Release rotational locking device slowly and carefully. Off center load may make the load and handle rotate in either direction when

the rotational locking device is released.

• Rotate the engine using the handle for device provided.

• Lock the wheels and/or casters before working on the engine

• Adequately support the vehicle before starting repairs.

• Never loosen mounting head bolts or engine mounting bolts unless engine is supported by a crane or hoist.

• Only attachments and/or adapters supplied by BALKAMP shall be used.

• Refer to engine manufacturer’s service manual for proper lifting points, mounting points and bolt sizes. Mounting bolts should be

torqued at appropriate amount to maintain load.

• Failure to heed these warnings may result in serious or fatal personal injury and/or property damage.

WARNING: This product can expose you to chemicals including nickel, which is known to the State of California to cause cancer and birth

defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS

Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and

comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury

and/or property damage.

WARNING: Indicates a hazardous situation which,

if not avoided, could result in death

or serious injury.

WARNING

776-5060 3 rev. 03/21/18

ASSEMBLY INSTRUCTIONS

PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS.

1. Insert the #18 middle beam in the #1 main post all the way until the ends of the square tubes are flush with each other and secure them with a #3 1-1/8" long bolt.

2. Secure the #2 back leg to the angle iron portion of the #1 main post and secure them together with the #7 2-3/4" long bolts, #14 flat washers, #16 lockwashers

and #15 nuts.

3. Secure the #17 front leg to the angle iron portion of the #18 middle beam with the #7 2-3/4" long bolts, #14 flat washers, #16 lockwashers and #15 nuts.

4. Slide the #20 3-1/2" diameter wheels onto the axle shafts of the #2 back leg and secure them to the axles with the #22 flat washers and #23 spring clips.

5. Insert the two #12 3" caster assemblies into the bottom of the #17 front leg and secure them to the leg by reaching inside the #17 leg openings with the #11 lock

washers and #10 nuts and tightening them on the threaded caster stems.

6. Install the tube section of the #4 head mounting plate into the tube at the top of the #1 main post and secure them together by inserting the #5 lock pin in the holes

that line up between the two tubes.

7. Push on of the #21 handle grips on the #13 handle and insert the handle through the cross hole at the end of the #4 head mounting plate. Now push on the

remaining #21 handle grip on the other end of the #13 handle.

8. Attach the four #6 fingers to the #4 head mounting plate with the #8 1-5/8" long bolts, #9 flat washers, #11 lockwashers and #10 nuts.

OPERATING INSTRUCTIONS

This is the safety alert symbol used for the OPERATING INSTRUCTIONS section of this manual to alert you to potential

personal injury hazards. Obey all instructions to avoid possible injury or death.

1. Consult the vehicle or engine manufacturer for service manuals and/or technical bulletins that provide information on suggested engine mounting tips, proper size

and type mounting bolts and the engine's center of balance. The engine's center of balance will have to be aligned with the rotational axis of the engine stand's

mounting head.

2. Drain oil and coolant and remove clutch bell housing and ﬂywheel from engine before mounting. Attach an engine lifting bar or sling to the engine and secure the

bar or sling to a shop crane or hoist. Slowly lift the engine from its compartment, making sure no other vehicle components, wires or hoses obstruct the free

movement of the engine. Raise the engine high enough so its center of balance is close to the rotational axis of the stands's mounting head.

3. Make sure the four mounting head ﬁngers are loosely connected to the mounting head plate. Secure the four mounting head ﬁngers to the bell housing end of the

engine with the appropriate bolts and washers. Reposition the mounting head, ﬁngers and engine so the engine's center of balance is within one inch of the

mounting head's rotational axis. Tighten all bolts to a sufﬁcient torque requirement that prevents any slippage.

4. Slowly lower the crane or hoist so the engine stand supports the full weight of the engine. To check engine balance and secure setup of the engine to the stand,

slowly rotate the engine by turning the handle. If balance or setup are not stable, rotate the engine to its original position, raise the crane or hoist so the weight of

the engine is removed from the stand, and make the correct adjustments. After adjustments are made, tighten all bolts. This adjustment procedure may have to be

duplicated several times until correct. After the setup is balanced and secure, the lifting bar or sling can be removed from crane or hoist.

5. To remove the engine from the stand, connect the lifting bar or sling to the crane or hoist and raise the engine high enough to take the weight off the stand. Carefully

remove the bolts that connect the four mounting ﬁngers to the engine. Be aware there will be a slight movement of the stand as total engine weight is transferred to

the crane or hoist.

PREVENTATIVE MAINTENANCE

This is the safety alert symbol used for the PREVENTATIVE MAINTENANCE section of this manual to alert you to potential personal

injury hazards. Obey all instructions to avoid possible injury or death.

1. Always store the engine stand in a well protected area where it will not be exposed to inclement weather, corrosive vapors, abrasive dust, or any other harmful

elements. The Engine Stand must be cleaned of water, snow, sand, grit, oil, grease or other foreign matter before using.

2. Lubricate the wheels, casters, wheel axles, and rotating tube with a general purpose grease.

3. Every engine stand owner is responsible for keeping the stand labels clean and readable. Use a mild soap solution to wash external surfaces of the stand. Contact

Balkamp for a replacement label if your stand's label is not readable.

4. Inspect the stand before use. Do not use the stand if any component is cracked, broken or bent. Do not use the stand if it has loose or missing hardware or

components, or is modiﬁed in any way. Take corrective action before using the stand again.

INSTRUCTION MANUAL

776-5060 4 rev. 03/21/18

15 16 14

12 7

Ref. No. Part No. Description Qty.

1 Main Post 1

2 Back Leg 1

3 * Bolt, 1-1/8" Long 1

4 RS506004 Head Mounting Plate 1

5 * Lock Pin 1

6 RS506006 Finger 4

7 * Bolt, 2-3/4" Long 4

8 * Bolt, 1-5/8" Long 4

9 * Flat Washer 4

10 * Nut 6

11 * Lock Washer 6

12 RS506012 3" Caster Assembly 2

Ref. No. Part No. Description Qty.

13 RS506013 Handle w/Grips (incl. (2) #21) 1

14 * Flat Washer 4

15 * Nut 4

16 * Lock Washer 4

17 Front Leg 1

18 Middle Beam 1

19 RS5060LK Product Label Kit 1

20 RS506020 3-1/2" Diameter Rear Wheel 2

21 Handle Grips (incl. w/ #13) 2

22 * Flat Washer 2

23 * Spring Clip 2

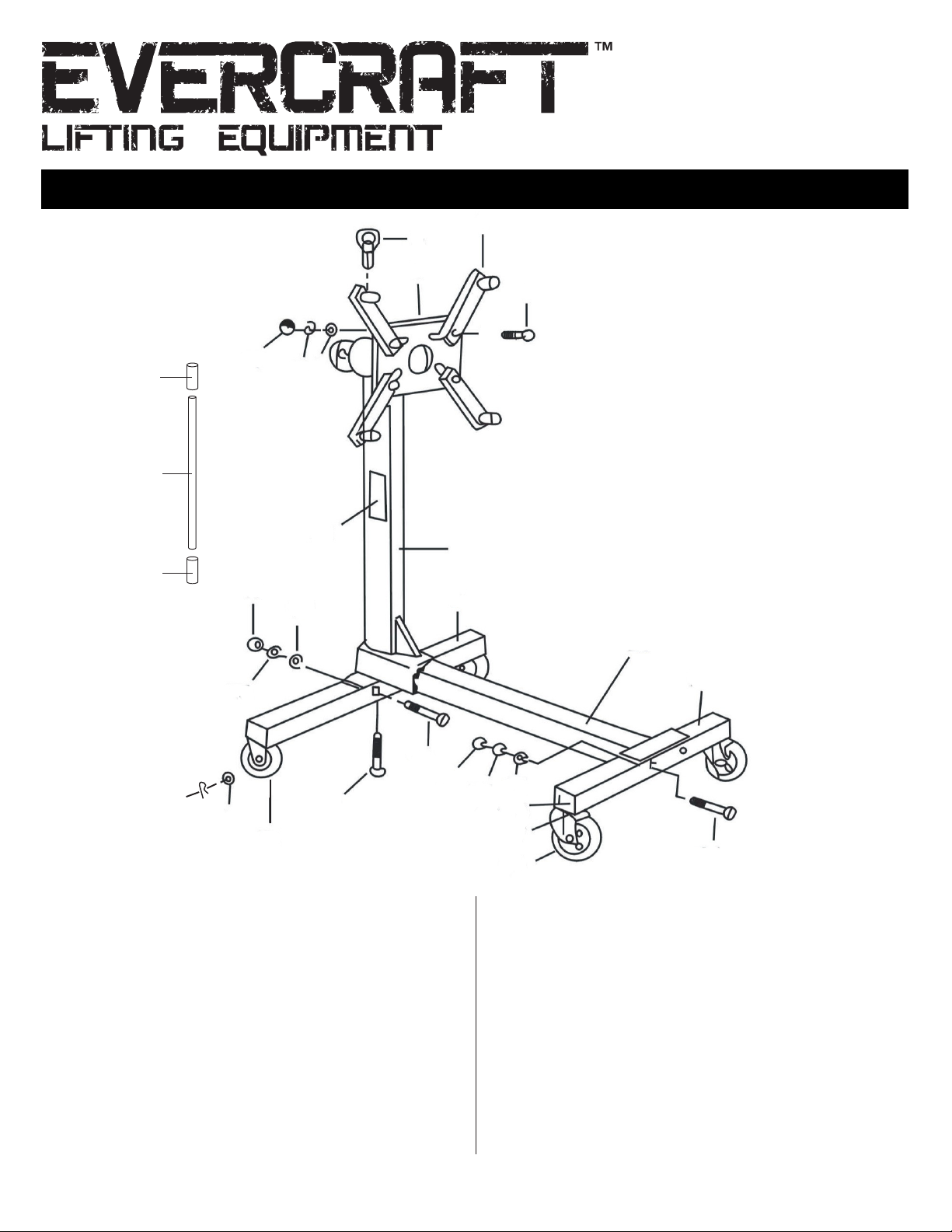

PARTS LIST AND DRAWING

776-5060

CAPACITY: 750 LB.

FOUR WHEEL

ENGINE STAND

* Available in bolt kit, RS5060BK. Only Ref. No.'s identiﬁed by Part No. are available separately.

776-5060 5 rev. 03/21/18

776-5060

CAPACITY: 750 LB.

FOUR WHEEL

ENGINE STAND

180 DAYS LIMITED WARRANTY: EVERCRAFT lifting equipment is warranted to be free from defects in material and workmanship. If any unit proves to be defective in material

or workmanship within 180 days from the original date of purchase, it will be replaced free of charge. In the unlikely event a replacement is required, return the unit to the place

of purchase for a free replacement.

The foregoing obligation is Balkamp Inc.'s sole liability under this or any implied warranty, and under no circumstances will Balkamp Inc. be liable for any incidental or

consequential damages.

PLEASE REVIEW ALL WARNING INSTRUCTIONS PRIOR TO OPERATION.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

LIMITED WARRANTY

776-5060 6 rev. 03/21/18

Contents:

Page 6 Especiﬁcaciones

7 Información de advertencia

8 Ensamblado e Instrucciones de operación

9 Información de garantía

Especificationes

Capacidad:.......................................... 750 Lbs.

Longitud global........................................ 36.6"

Anchura global ........................................ 31.3"

Altura global ............................................ 30.7"

Peso de embarque.............................. 49.8 lbs.

776-5060

CAPACIDAD: 750 LB.

BASE PARA MOTOR

CUATRO RUEDAS

ASME PASE-2014

776-5060 7 rev. 03/21/18

INFORMACIÓN DE ADVERTENCIA

Este símbolo indica una alerta de seguridad y se usa para

advertir sobre peligro de accidentes personales. Observe toda

la información de seguridad que sigue a este símbolo para

evitar la posibilidad de que ocurran lesiones o muerte.

IMPORTANTE: LEA ESTAS INSTRUCCIONES ANTES DE USAR EL DISPOSITIVO

ANTES DE USAR ESTE DISPOSITIVO, LEA ESTE MANUAL DETENIDAMENTE. PROCURE ENTENDER SUS PROCEDIMIENTOS OPERATIVOS,

ADVERTENCIAS DE SEGURIDAD Y FORMA DE MANTENIMIENTO.

El propietario es responsable de asegurarse de que todo el personal lea este manual antes de usar el dispositivo. Asimismo, es responsabilidad del propietario

mantener este manual en buenas condiciones en una ubicación conveniente para su consulta. Si las etiquetas del manual o producto son ilegibles o no están en

su lugar, deberá ponerse en contacto con Balkamp para obtenerlas gratis. El comprador/propietario o una persona designada deberá leer y comentar el producto y

las advertencias de seguridad en la lengua materna del operario que no hable inglés ﬂuido, a ﬁn de asegurarse de que comprende el contenido.

NATURALEZA DE LAS SITUACIONES DE RIESGO

El uso de dispositivos de elevación de automotores se halla sujeto a ciertos riesgos que no se pueden prever por medios mecánicos, sino por la información, la

diligencia y el sentido común. Por lo tanto, es esencial que el uso del dispositivo quede en manos de los propietarios y de personal que sea cuidadoso, compe-

tente, capacitado y habilitado para realizar una operación segura. Algunos ejemplos de peligros son dejar caer, inclinar o resbalar las cargas, principalmente como

consecuencia de una sujeción incorrecta, sobrecarga, posición no centrada, uso en superﬁcies no niveladas o ﬁrmes, así como usar el dispositivo con un ﬁn para

el que no está diseñado.

FORMAS DE EVITAR LAS SITUACIONES DE RIESGO

• Leer, estudiar, comprender y seguir todas las instrucciones antes de usar.

• El usuario y los transeúntes deben usar protección para los ojos que cumpla con ANSI Z87.1 y las normas de OSHA.

 •Inspeccioneelsoportedelmotorantesdecadauso.Nolousesiestádañado,alterado,modicado,enmalascondicionesositienecomponentes

sueltos o faltantes. Tome medidas correctivas antes de usar el soporte del motor.

 •Nouse(omodique)esteproductoparaningúnotronquenoseaparaelquefuediseñadosinconsultaralrepresentanteautorizadodelfabri-

cante.

• No use más allá de la capacidad nominal.

• Este es solo un dispositivo de elevación. Inmediatamente después de levantarlo, sostenga el vehículo con soportes de gato capaces de

sostener la carga antes de trabajar en el vehículo.

• No gatee debajo del motor ni coloque ninguna parte de su cuerpo debajo del motor en ningún momento.

 •Usesoloenunasuperciedeniveldurocapazdesoportarlacarga.

• Bloquee el mecanismo giratorio de la placa de montaje antes de aplicar una carga.

 •Asegúresedequetodoslosaccesoriosdemontajeesténrmementeapretadosyquelaconguraciónseaestableantesdehacergirarelmotor.

• Utilice siempre pernos de grado SAE 8 de alta resistencia para montar el motor en los dedos de la cabeza de montaje.

• Asegúrese de que el conjunto más ancho de los cabezales de montaje esté más cerca del suelo cuando monte el motor en el soporte.

• Asegúrese de que la carga esté centrada, equilibrada y asegurada al cabezal de montaje y a los dedos. El peso del motor debe equilibrarse den-

tro de 1 “del eje de rotación del cabezal de montaje.

• Libere el dispositivo de bloqueo giratorio lenta y cuidadosamente. Una carga descentrada puede hacer que la carga y el mango giren en cualquier

dirección cuando se suelta el dispositivo de bloqueo giratorio.

• Gire el motor usando la manija para el dispositivo provisto.

• Bloquee las ruedas y / o ruedas antes de trabajar en el motor

• Apoye adecuadamente el vehículo antes de comenzar las reparaciones.

 •Nuncaaojelospernosdelcabezaldemontajenilospernosdemontajedelmotoramenosqueelmotorseasoportadoporunagrúaoun

polipasto.

• Solo se utilizarán los accesorios y / o adaptadores suministrados por BALKAMP.

• Consulte el manual de servicio del fabricante del motor para obtener los puntos de elevación, los puntos de montaje y los tamaños de pernos

adecuados. Los pernos de montaje deben apretarse a la cantidad apropiada para mantener la carga.

• El incumplimiento de estas advertencias puede ocasionar lesiones personales graves o fatales y / o daños a la propiedad.

ADVERTENCIA: Este producto le podrá exponer a ciertos químicos, para incluir el níquel, conocidos en el Estado de California por

ocasionar cáncer y defectos congénitos u otros daños a la reproducción. Para mayores informes, visite: www.P65Warnings.ca.gov.

CONSECUENCIAS DE NO PREVENIR LAS SITUACIONES DE RIESGO

Hacer caso omiso, al no leer este manual detenidamente y de forma completa, y no comprender sus INSTRUCCIONES DE OPEARACIÓN, ADVERTENCIAS DE

SEGURIDAD, INSTRUCCIONES DE MANTENIMIENTO y cumplir con ellas, y desatender los MÉTODOS PARA EVITAR LAS SITUACIONES PELIGROSAS podría ocasionar

accidentes, resultando en lesiones personales serias o fatales y/o daños a la propiedad.

ADVERTENCIA: Indica una situación

peligrosa que si no se evita, puede

provocar la muerte o lesiones graves.

WARNING

ADVERTENCIA

776-5060 8 rev. 03/21/18

INSTRUCTIONS D'ASSEMBLAGE

CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES.

1. Inserte la viga central #18 en el poste principal #1 hasta que los extremos de los tubos cuadrados estén a ras uno con el otro y sujételos con un perno largo

#3 de 1-1/8".

2. Sujete la pata trasera #2 en la pieza del ángulo de hierro del poste principal #1 y sujételos juntos con pernos largos #7 de 2-3/4", las arandelas planas

#14 y las tuercas #15.

3. Sujete la pata delantera #17 a la pieza del ángulo de hierro de la viga central #18 con dos pernos largos 2-3/4" #7, las arandelas planas #14, las arandelas

de presión #16 y las tuercas #15.

4. Deslice las ruedas #20 de 3-1/2" en diámetro sobre los ejes traseros de la pata trasera #2 y sujételas a los ejes con las arandelas planas #22 y los ganchos

de resorte #23.

5. Inserte los dos ensambles de rodaja #12 de 3" en el fondo de la pata delantera #17 y sujételos a la pata al alcanzar adentro de las aberturas de la pata #17

con las arandelas de presión #11 y las tuercas #10 y al apretarlo en los ejes de rodaja enroscados.

6. Instale la sección del tubo en la placa de montura #4 en el tubo en la parte posterior del poste principal #1 y sujételos juntos al insertar el pasador de

seguridad #5 en los agujeros que se alineen entre los dos tubos.

7. Empuje en los agarres de mango #21 sobre el mango #13 e inserte el mangoi por el agujero de cruce en el extremo de la placa de montura de cabeza #4.

Ahora empuje sobre el agarre del mango restante #21 en el otro extremo del mango #13 .

8. Sujete los cuatro dedos #6 a la placa de montura de cabeza #4 con los pernos largos #8 de 1-5/8", las arandelas planas #9, las arandelas de presión #11

y las tuercas #10.

INSTRUCCIONES DE USO

Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre las INSTRUCCIONES DE USO, con el ﬁn de advertir

sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar lesiones o peligros de muerte.

1. Consulte el fabricante del vehículo o del motor por los manuales de servicio y/o los boletines técnicos los que brindan información sobre los consejos sugeridos de

montaje de motor, el tamaño adecuado y el tipo de pernos de montaje y el centro de equilibrio del motor. El centro de equilibro del motor tendrá que estar alineado

con el eje rotacional de la culata de montaje de la base del motor.

2. Vacíe el aceite y refrigerante y extraiga el cárter del embrague and y el volante del motor antes del montaje. Sujete la barra de levantamiento del motor o eslinga al

motor y sujete la barra o eslinga a una grúa de taller o montacargas. Levante lentamente el motor de su compartimiento, asegurándose que ningún otro

componente, alambre ni manguera obstruya el movimiento libre del motor. Levante el motor lo suﬁciente para que su centro de equilibrio esté cerca del eje

rotacional de la culata de montaje de la base.

3. Asegúrese que los cuatro dedales de la culata de montaje estén conectados ﬂojamente a la placa de la culata de montaje. Sujete los cuatro dedales de la culata

de montaje al extremo del cárter del motor con los pernos y arandelas adecuados. Recoloque la culata de montaje, los dedales y el motor con el ﬁn de que el centro

de equilibrio esté dentro de una pulgada del eje rotacional de la culata de montaje. Apriete todos los pernos al requisito de torsión suﬁciente para prevenir cualquier

deslizamiento.

4. Baje la grúa o montacargas lentamente para que la base del motor soporte el peso completo del motor. Para veriﬁcar el equilibrio del motor y sujetar el montaje

del motor a la base, gire el motor lentamente al girar la manivela. Si el equilibrio o el montaje no esté estable, gire el motor a su posición original, levante la grúa o

montacargas para que el peso del motor esté alejado de la base y realice los ajustes correctos. Después de realizar los ajustes, apriete todos los pernos. Quizás sea

necesario duplicar este procedimiento de ajuste varias veces hasta que esté correcto. Después de que el montaje esté estable y seguro, la barra de levantamiento o

eslinga puede extraerse de la grúa o montacargas.

5. Para extraer el motor de la base, conecte la barra de levantamiento o eslinga a la grúa o montacargas y levante el motor lo suﬁcientemente alto para aliviar el peso

de la base. Extraiga los pernos cuidadosamente, los que conectan los cuatro dedales de montaje al motor. Esté consciente que habrá un movimiento ligero de la

base ya que el peso integral del motor será transferido a la grúa o montacargas.

MANTENIMIENTO DE SEGURIDAD

Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre el MANTENIMIENTO DE SEGURIDAD, con el ﬁn de

advertir sobre los peligros de accidentes personales. Observe todas las instrucciones para evitar lesiones o peligros de muerte.

1. Guarde siempre el soporte del motor en un área bien protegida donde no quede expuesto a las inclemencias del tiempo, vapores corrosivos, polvo abrasivo o cual-

quier otro elemento nocivo. El soporte del motor debe limpiarse de agua, nieve, arena, arena, aceite, grasa u otra materia extraña antes de usar.

2. La base debe ser lubricada periódicamente con el ﬁn de prevenir la corrosión y el desgaste prematuro de las partes.

MANUAL DE LA INSTRUCCIÓN

776-5060 9 rev. 03/21/18

GARANT A LIMITADA

180 DÍAS DE GARANTÍA LIMITADA: El equipo de EVERCRAFT está garantizada contra defectos en cuanto a materiales y mano de obra se refiere. Si cualquier undiad demuestra

ser defectuosa en cuanto a materiales o mano de obra dentro de 180 días a partir de la fecha original de compre, ésta será reemplazada libre de cargos. En el caso poco probable

que se requiera un reemplazo, devuelva la unidad al lugar de compra por un reemplazo gratuito. ..

La obligación anterior es la única responsabilidad de Balkamp Inc. bajo ésta o cualquier garantía implicada, y bajo ninguna circunstancia será responsable Balkamp Inc. por

ningún daño incidental ni consecuencial.

REVISE TODAS LAS INFORMACIONES DE ADVERTENCIA, ANTES DE

PROCEDER CON EL FUNCIONAMIENTO. CONSERVE ESTE MANUAL PARA

TENER UNA REFERENCIA EVENTUAL.

776-5060

CAPACIDAD: 750 LB.

BASE PARA MOTOR

CUATRO RUEDAS

MANTENIMIENTO DE SEGURIDAD (cont.)

3. Cada propietario de una base de gato es responsable por mantener limpias y legibles las etiquetas de la base Use una solución de jabón suave para limpiar las

superﬁcies externas de la base. Comuníquese con Balkamp para una etiqueta de repuesto si la etiqueta de su base no es legible.

4. Inspeccione las bases antes de cada uso. No use las bases de soporte si cualquier componente esté agrietado, roto, o doblado. No use la base si cuenta con

ferretería o componentes ﬂojos o faltantes, o si ésta haya sido modiﬁcada de cualquier forma. Tome acciones correctivas antes de usar la base de nuevo. El
