IPC-6805E
壁挂式兼容机箱
Compatible Wall Mount Chassis
Version: C01
声明
本手册包含的内容并不代表本公司的承诺，产品后续相关变更时，本公司
保留对此手册更改的权利，恕不另行通知。对于任何因安装、使用不当而导致的
直接、间接、有意或无意的损坏及隐患概不负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC 是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2011，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
欲获更多信息请访问研祥网站：http://www.evoc.com或向研祥技术支持邮箱
support@evoc.com（国际）、support@evoc.cn（国内）咨询。
免费客服热线： 4008809666
安全使用小常识
1. 产品使用前，务必仔细阅读产品说明书；
2. 为避免人体被电击或产品被损坏，在每次对板卡进行拔插、重新装配或配
置前，须先关闭交流电源或将交流电源线从电源插座中拔掉；
3. 在需对产品进行搬动时，务必先将交流电源线从电源插座中拔掉；
4. 当产品需增加／减少板卡时，务必先拔掉交流电源；
5. 当需连接或拔除任何信号线前，须确定所有的电源线事先已被拔掉；
6. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等待 30 秒后
再开机；
7. 如果要进行升级或拆装等动作，须在静电放电工作台上完成所有操作，因
为有些精密器件对静电放电（ESD）很敏感；
8. 如果没有静电放电工作台，可通过以下方法降低 ESD 可能造成的危害：
a) 戴上一条防静电腕带并与相应产品的金属部分相连；
b) 在触摸产品部件前，先触摸相应产品机箱上的金属壳；
c) 当插拔部件时，身体最好与产品的金属机箱保持接触，以释放静电；
d) 避免不必要的走动；
e) 拿产品部件（尤其是板卡）时仅拿住边缘；
f) 将产品部件置于一个接地的无静电的操作平台上。如果可能的话，使
用一块导电泡沫垫（非部件的包装材料）；
g) 不要让部件在操作平台上滑动。
9. 用十字螺丝刀进行操作，最好是强力螺丝刀（带磁性，避免螺丝遗留在机
箱内）。要注意的是，一定不要将工具或零件遗漏在机箱内；
10. 保证系统良好的散热与通风；
11. 非专业维修人员不得打开机箱。
目录
第一章 产品介绍 .......................................................................................................1
简介 ......................................................................................................................1
主要功能介绍 ......................................................................................................1
电源特性 ..............................................................................................................1
主要性能指标 ......................................................................................................2
安装方式 ..............................................................................................................3
运输与贮存要求 ..................................................................................................3
第二章 安装说明 .......................................................................................................4
产品外观图 ..........................................................................................................4
产品外形及安装尺寸图 ......................................................................................4
外部控制接口图 ..................................................................................................5
整体装配图 ..........................................................................................................6
开盖安装 ..............................................................................................................7
主板安装和拆卸 ..................................................................................................7
驱动器安装 ..........................................................................................................8
电源安装 ............................................................................................................10
风扇安装 ............................................................................................................11
防尘网安装 ........................................................................................................12
脚垫安装 ............................................................................................................12
壁挂条安装 ........................................................................................................13
第三章 驱动程序安装说明 .....................................................................................15
第一章 产品介绍
IPC-6805E - 1 -
第一章 产品介绍
简介
IPC-6805E 是一款基于我司 FSC 全长卡和 EVOC-EPX 总线专利技术，针对目
前 EPX 产品销售无配套 EPX 总线产品,不能完全覆盖市场而开发的一款 EPX 系列
壁挂式兼容机箱，需要兼容公司 FSC、EPI、EPE 、Mico ITX 各类主板。
主要功能介绍
机箱自带接口及按键
前置 2 个双 USB 2.0 接口，ATX 船型开关、复位开关，电源、硬盘指示灯，
带锁安全门。
扩展性能
可安装主板 PICMG 1.0 标准全长卡，PICMG 1.3 标准全长卡，EPI 2.0 标准
全长卡，EPE 标准全长卡，EC7 标准单板；
可安装底板 6 槽标准 PICMG 1.0 底板，5 槽标准 PICMG 1.3 底板，4、5 槽
标准 EPI 2.0 底板，4 槽标准 EPE 底板；
可安装电源标准 PS2 ATX 电源，标准 PS2 AT 电源 Mini 冗余电源；1U 电源
（EC7 主板）。
存储扩展
1 个笔记本超薄光驱、1 个 3.5″HDD 空间；
1 个笔记本超薄光驱、1 个 2.5″HDD 空间（冗余电源时）。
电源特性
输入电压/频率：220VAC/50Hz；
整机功耗：
第一章 产品介绍
- 2 - IPC-6805E
1、搭配 FSC-1813L2NA+ PCI-6106E3 时：46 W（待机状态）；整机功耗：58.2 W
（MaxPower 100%）；
2、搭配 EPE-1814V2NAR+ EPE-6105E2 时：26.8 W（待机状态）；整机功耗：91.8
W（MaxPower 100%）；
注：搭配不同的板时功耗不一致。
主要性能指标
机械尺寸、重量与环境
外形尺寸：397mm（长）×174mm（宽）×265mm（高）；
净重：
1、 整机搭配 PCI-6106E3 时净重：8.35Kg；
2、 整机搭配 EPE-6105E2 时净重：10.35kg
注：搭配不同的板净重不一致。
工作环境：
温度：0℃～50℃；
湿度：5%～0%（非凝结状态）；
贮存环境：
温度：-20℃～60℃；
湿度：5%～90%（非凝结状态）。
电磁兼容性
无线电骚扰限值符合 GB9254-2008 标准 A 级；
抗扰度符合 GB/T 17618-2008 标准的限值。
第一章 产品介绍
IPC-6805E - 3 -
可靠性
平均无故障工作时间：MTBF≥50000h；
平均维修时间：MTTR≤0.5h。
安全性
满足 GB4943 的基本要求。
机械环境适应性
抗振动：5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度；
抗冲击：10g 加速度，11ms 周期；
安装方式
□19″上架式 □桌面式（台面式） □嵌入面板式
■壁挂式 □VESA 标准支撑臂 □手提便携式
□其他方式___________
运输与贮存要求
运输：
包装好的产品能以任何交通工具，运往任何地点，在长途运输时不得装在敞
开的船舱和车厢中，中途转运时不得存放在露天仓库中，在运输过程中不允许和
易燃、易爆、易腐蚀的物品同车（或其他运输工具）装运，并且产品不允许经受
雨、雪或液体物质的淋湿与机械损坏。
贮存：
产品贮存时应存放在原包装箱内，存放产品的仓库环境温度为 0℃～40℃，
相对湿度为 20%～85%。仓库内不允许有各种有害气体、易燃、易爆炸的产品及
有腐蚀性的化学物品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫
离地面至少 10cm，距离墙壁、热源、冷源、窗口或空气入口至少 50cm。
第二章 安装说明
- 4 - IPC-6805E
第二章 安装说明
产品外观图
产品外形及安装尺寸图
单位：mm
第二章 安装说明
IPC-6805E - 5 -
外部控制接口图
前面板
后面板 A
后面板 B
第二章 安装说明
- 6 - IPC-6805E

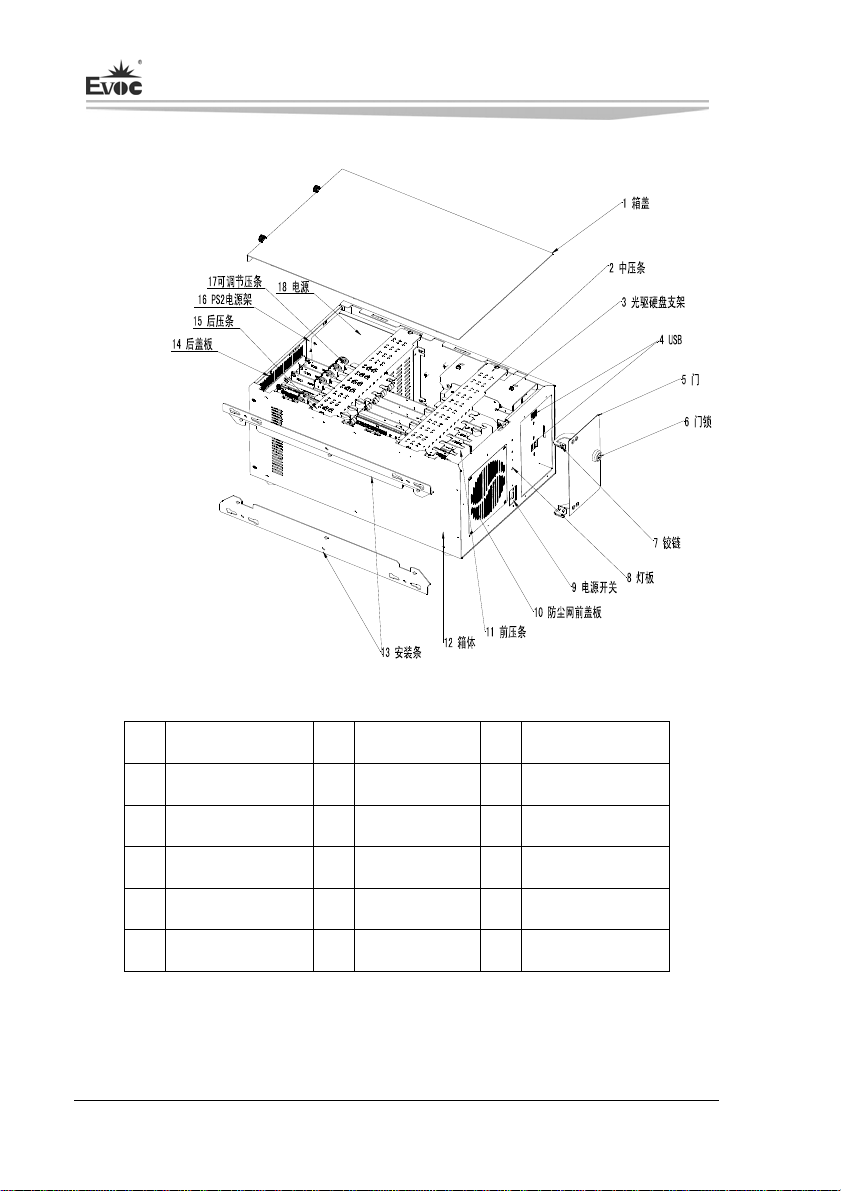

整体装配图
1 箱盖 2 中压条 3 光驱硬盘支架
4 USB 5 门 6 门锁
7 铰链 8 灯板 9 电源开关
10 防尘网前盖板 11 前压条 12 箱体
13 安装条 14 后盖板 15 后压条
16 PS2 电源架 17 可调节压条 18 电源
