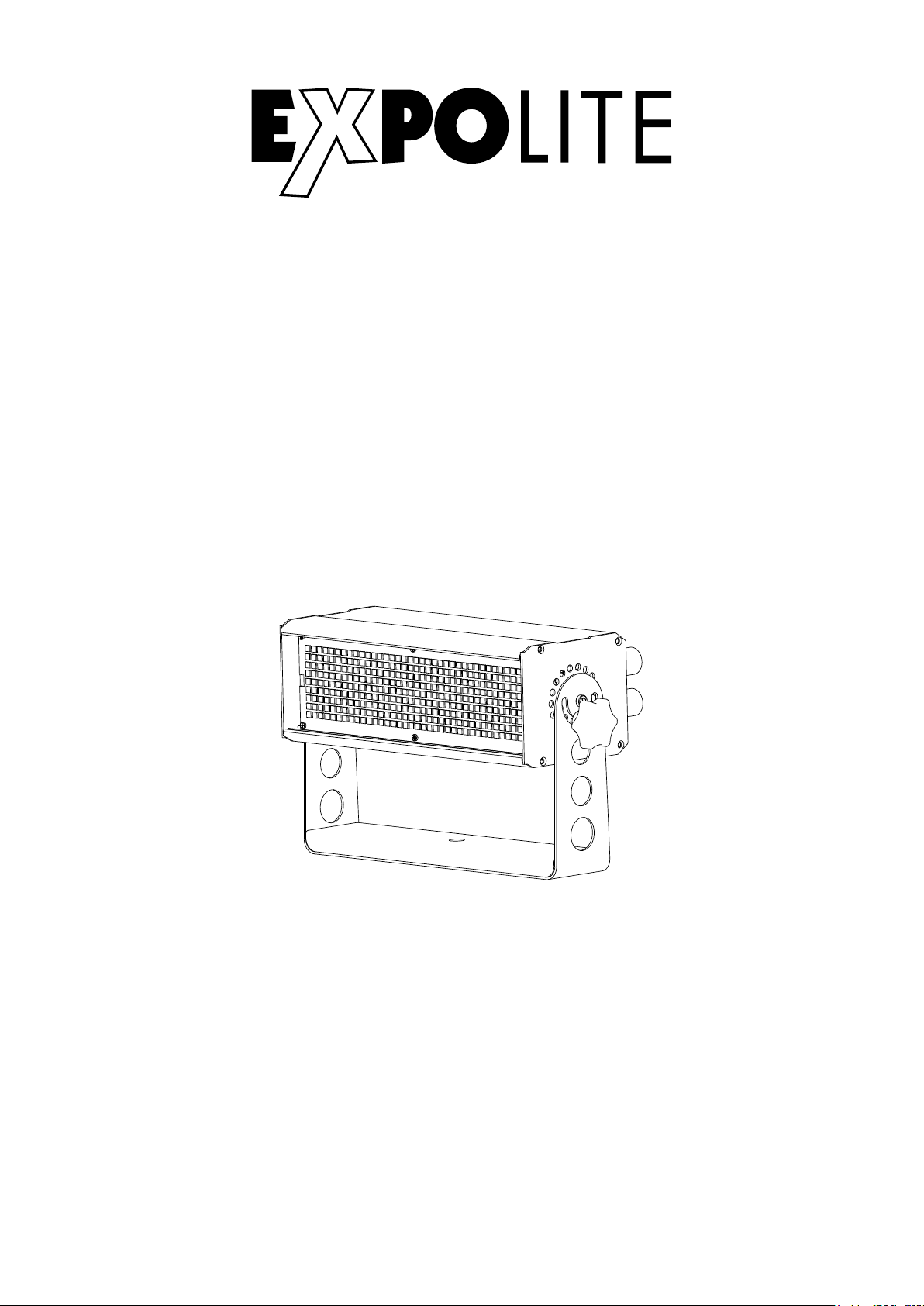

Expolite FLS 3CT Manuale utente
FLS 3CT
Art.Nr.: led11000
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-24-31
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control
FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.
Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Delivery
Product Information
Dimensions
Installation
Operation
DE D-04
D-04
D-05
D-06
D-07
E-08
E-09
E-10
E-11
ENG
E-08
Lieferumfang
- Expolite FLS 3CT
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Torblende
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04
Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
Abstrahlwinkel
Steuerung
Anschlüsse
100V - 240V AC 50/60Hz
200W
324 x 198 x 182 mm
2,8 kg
Power In/Out
0°C - 45°C
< 98%
IP 20
Aluminium, schwarz pulverbeschichtet
324 x SMD 5050 (162 x 3200K*, 162 x 5600K*)
120°
Wahlschalter mit 4 Positionen
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%

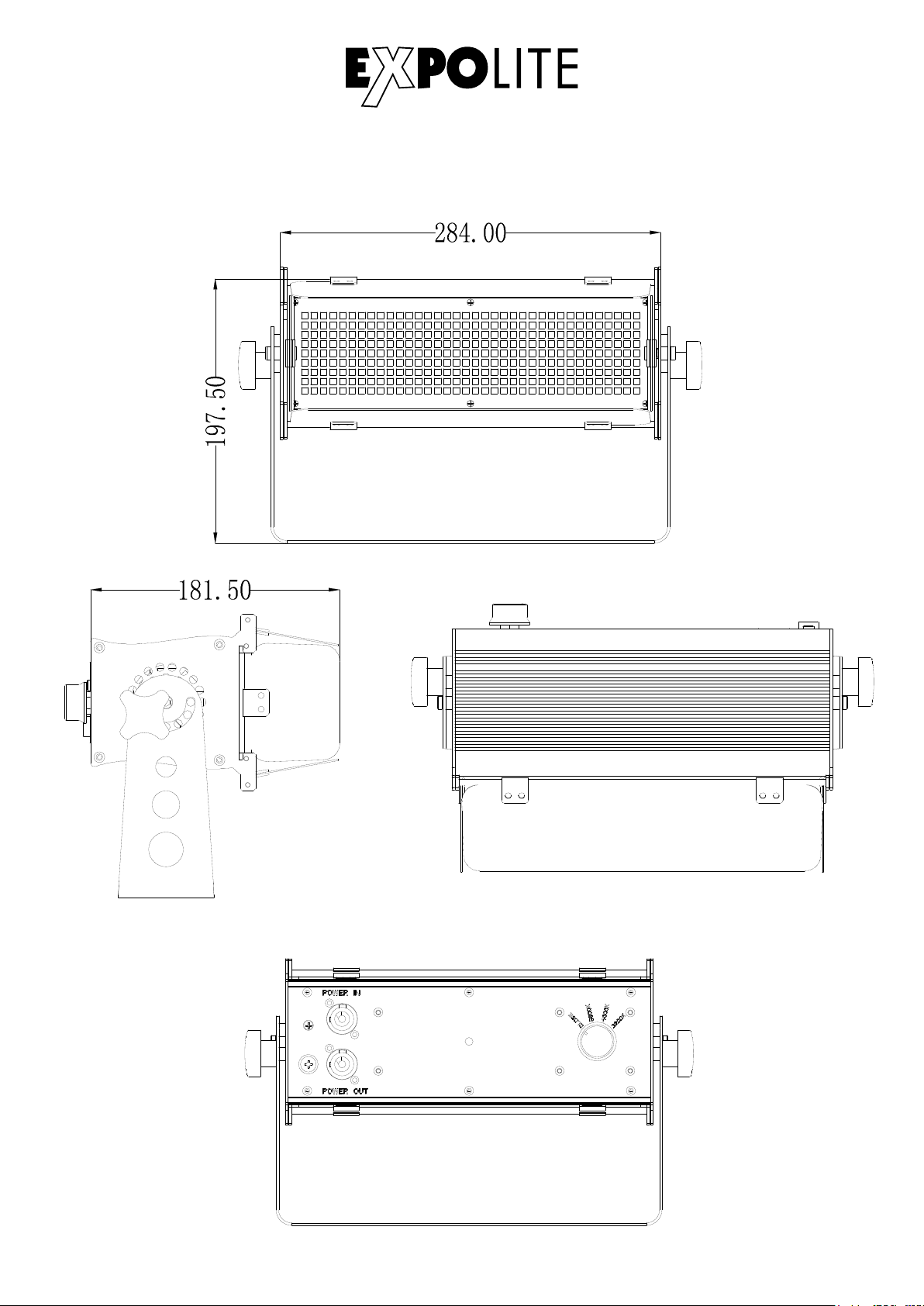

Abmessungen
D-05
Installation
Montage
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen
werden.
Stehend
Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel
ein Bodenstativ) notwendig. Eine sichere und ausreichend rutschhemmende Standfläche ist
sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die Neigung im Bügel kann
bequem durch Lösen der Arretierungsschraube verstellt werden.
D-06
Bedienung
CLOSE - Position:
5600K - Position:
4000K - Position:
3200K - Position:
Das Gerät leuchtet nicht.
Das Gerät leuchtet in der Farbtemperatur 5600K.
Das Gerät leuchtet in der Farbtemperatur 4000K.
Das Gerät leuchtet in der Farbtemperatur 3200K
Bedienelemente am Gerät
D-07
HINWEIS
Die Helligkeit wird für alle wählbaren Farbtemperaturen automatisch auf die gleiche Intensität
angepasst.
Das Fixture verfügt über eine temperaturabhängige Steuerung der Ausgangsleistung. Bei
Temperaturen über 55°C wird die Ausgangsleistung gedrosselt. Bei Temperaturen über 70°C geht
das Fixture in einen (Blackout-)Schutzmodus, bis die Temperatur sich deutlich reduziert hat.
Delivery
- Expolite FLS 3CT
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Barndoor
- Power connection cable
- General Information for Expolite Units
- User Manual
E-08
Product Information
Voltage
Power Consumption
Weight
Ambient Temperature
Dimensions
Humidity
Protection
Housing
LEDs
Optics
Control
Connectors
100V - 240V AC 50/60Hz
200W
324 x 198 x 182 mm
2,8 kg
Power In/Out
0°C - 45°C
< 98%
IP 20
Aluminium, black powdercoating
324 x SMD 5050 (162 x 3200K*, 162 x 5600K*)
120°
Fixed switch with 4 positions
* Tolerance in color temperature according to LED manufacturer +/- 10%

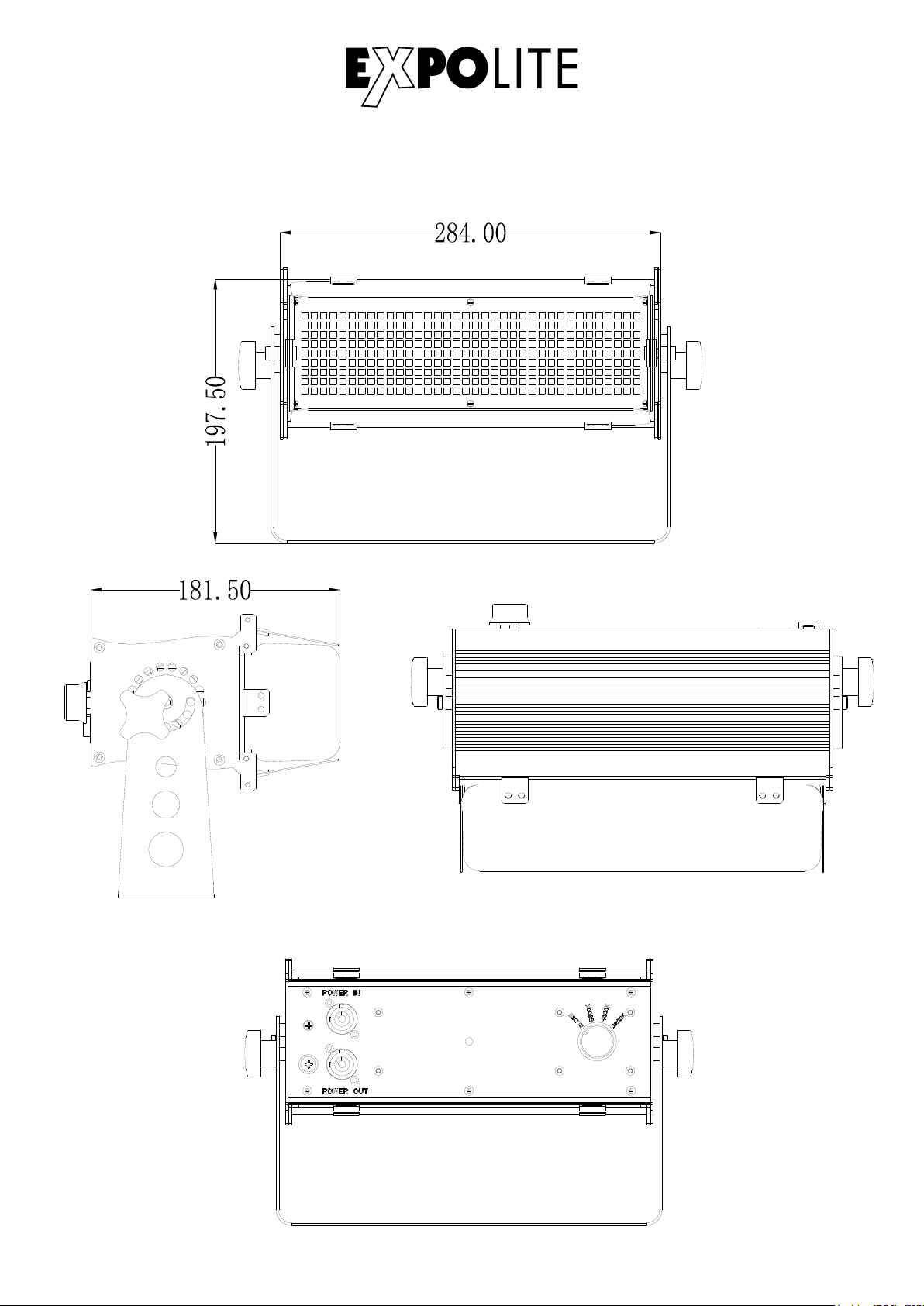

Dimensions
E-09
Installation
Mounting
Hanging
The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe
mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling.
Standing
The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g.
floorstand) is necessary. A safe and sufficient anti-slip ground must be ensured!
NOTE
The LED module can be operated in any position.
E-10
