Exsys EX-60305 Manuale utente
DC RUN LED
PoE RUN LED
65
Mit dem Gigabit Ethernet PoE Injektor EX-60305 im Metallgehäuse können Endgeräte wie
beispielsweise IP-Telefone, IP-Kameras, WLAN Access Points etc. über das Netzwerkkabel mit
Spannung versorgt werden. Er ist konform zum PoE++ Standard IEEE 802.3bt. Die Maximal-
leistung (PD) am PoE Port beträgt im Typ 1 12.95W, im Typ 2 25.5W und bei LTPoE++ 90W.
Die Stromversorgung vom externen Netzteil erfolgt über die +12~52V DC Buchse. Der EX-
60305 gewährleistet eine sichere Datenübertragung und exzellente Performance von bis zu
1000Mbit/s. Das robuste Metallgehäuse ist zur Wandmontage geeignet. Im Lieferumfang ist ein
110W Netzteil enthalten.
1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitung
Vers. 1.0 / 01.12.22
EX-60305
Kompatibilität: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at/bt (PoE++)
PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W / LTPoE++ = 95W
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 2x RJ45-Buchse, 1x DC-Buchse 12~52VDC
Lieferumfang: EX-60305, Netzteil 52V/2.15A, Anleitung
Zertifikate:
HARDWARE INSTALLATION
CONNECTORS & LED'S
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
12V to 52V DC Jack:
ATTENTION!
Please pay attention to the correct polarity!
Status LEDs:
LED Name Color LED Function
DC RUN Green On: Powered
Off: no power connection
PoE RUN
Green On: PoE activated
Off: no (PD) device connected
RJ45 Port:
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
CLEANING
Please read the following installation instructions.
1. Connect the power connector of the power supply to the DC Jack and turn on the power
supply.
2. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
3. Connect your router to the RJ45 input of the PoE injector.
4. Now connect your PoE PD device to the PoE port.
5. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
RJ45 Port
Pin Signal PoE Pin Signal PoE
1BI_DA+ VCC+ 5BI_DC- VCC+
2BI_DA- VCC+ 6BI_DB- VCC-
3BI_DB+ VCC- 7BI_DD+ VCC-
4BI_DC+ VCC+ 8BI_DD- VCC-
RJ45-Downlink (PoE/Daten)
12-52V DC Buchse für Netzteil
PoE RUN LED
DC RUN LED
RJ45-Uplink (Daten)
- +
RJ45 Anschluss
Pin Signal PoE Pin Signal PoE
1BI_DA+ VCC+ 5BI_DC- VCC+
2BI_DA- VCC+ 6BI_DB- VCC-
3BI_DB+ VCC- 7BI_DD+ VCC-
4BI_DC+ VCC+ 8BI_DD- VCC-
Beachten Sie bitte die folgenden Installationshinweise.
1. Schließen Sie den Stromanschluss des Netzteils an den DC Jack an und schalten Sie das
Netzteil ein.
2. Nach dem Einschalten des Geräts leuchtet die DC RUN Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
3. Verbinden Sie Ihren Router mit dem RJ45-Eingang des PoE-Injectors.
4. Schließen Sie nun Ihr PoE-PD-Gerät an den PoE Anschluss an.
5. Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
234

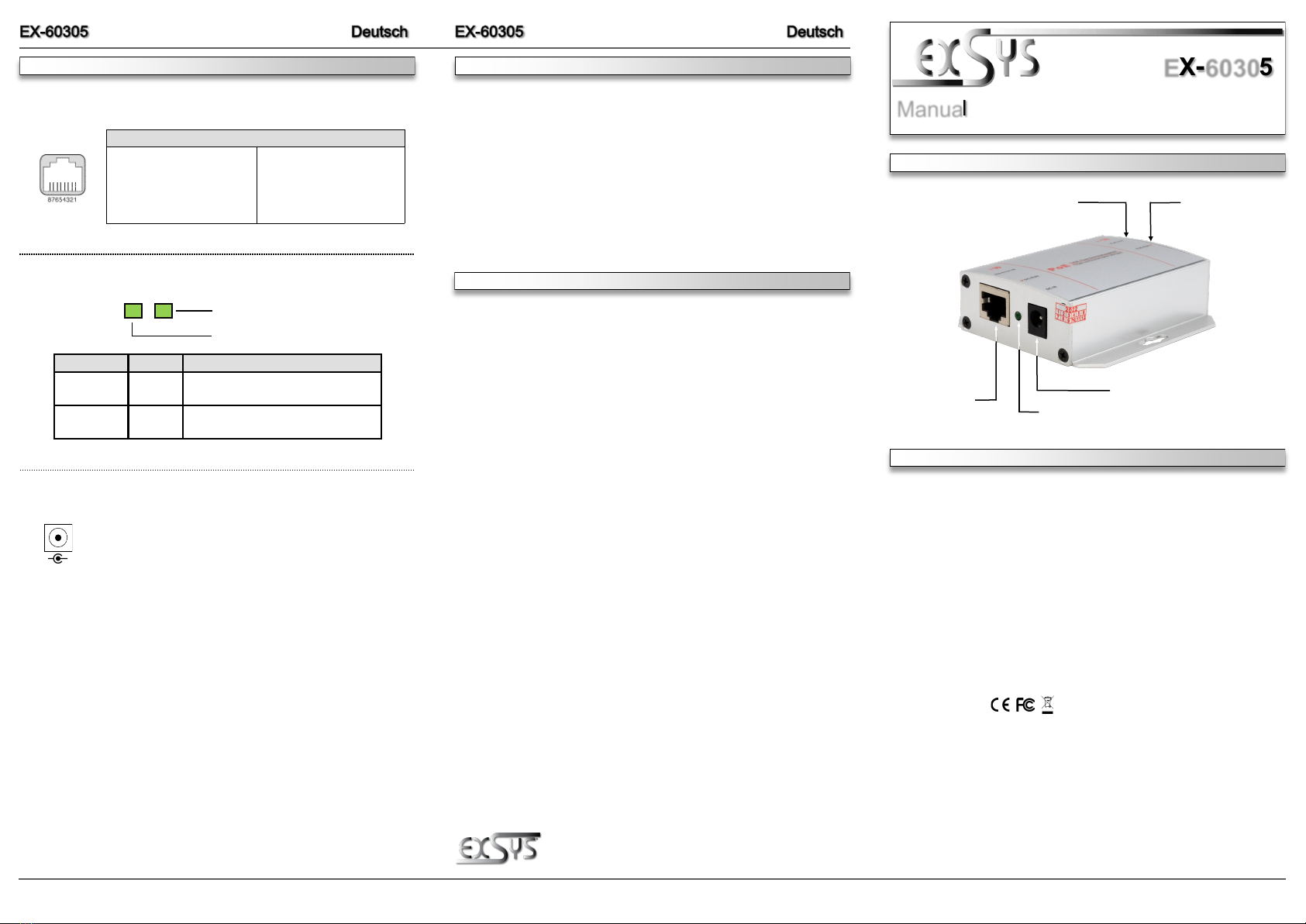

HARDWARE INSTALLATION
ANSCHLÜSSE & LED'S
LAYOUT
Manual
Vers. 1.0 / 01.12.22
EX-60305
ACHTUNG!
Bitte auf die richtige Polarität achten!
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Status LEDs:
LED Name Farbe LED Funktion
DC RUN Grün An: Stromversorgung an
Aus: keine Stromversorgung
PoE RUN
Grün An: PoE ist aktiv
Aus: Kein (PD) Gerät angeschlossen
With the Gigabit Ethernet PoE Injector EX-60305 in a metal housing, end devices such as IP
telephones, IP cameras, WLAN access points, etc. can be supplied with power via the network
cable. It is compliant with the PoE++ standard IEEE 802.3bt. The maximum power (PD) at the
PoE port is 12.95W in Type 1, 25.5W in Type 2 and 90W in LTPoE++. Power is supplied from
the external power supply via the +12~52V DC jack. The EX-60305 ensures secure data trans-
mission and excellent performance of up to 1000Mbps. The robust metal housing is suitable for
wall mounting. A 110W power supply is included in the scope of delivery.
DESCRIPTION & TECNICAL INFORMATION
Compatibility: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at/bt (PoE++)
PoE (PSE): type 1 = 15.4W / type 2 = 34.2W / LTPoE++ = 95W
Operating System: All operating systems
Connectors: 2x RJ45-Port, 1x DC Jack 12~52VDC
Extent of Delivery: EX-60305, Power Supply 52V/2.15A, Manual
Certificates:
RJ45 Anschluss:
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
REINIGUNG
DC RUN LED
PoE RUN LED
12V bis 52V DC Buchse
RJ45-Downlink (PoE/Data)
12-52V DC Jack for power supply
PoE RUN LED
DC RUN LED
RJ45-Uplink (Data)
- +
