LILLY

Ed. 03 - 2012

Type : DF-P1201

d’

sta

uso

nes

uso

sta

ón

Fig. 1

Fig. 2

Fig. 3

13 14 12 8 c b

Fig. 2a

LILLY - CFI EXTEL - 03/2012

SOMMAIRE

1 CONSIGNES DE SÉCURITÉ.................................................................p.1

2 DESCRIPTIF...................................................................................................p.2

3 NOMENCLATURE......................................................................................p.2

a. Moniteur

b. Platine de rue, caméra extérieure

4INSTALLATION...........................................................................................p.3

a. Installation de la platine de rue (caméra)

b. Installation du moniteur

5 MODE D’EMPLOI........................................................................................p.3

6CARACTÉRISTIQUESTECHNIQUES.............................................p.4

7 ASSISTANCETECHNIQUE - GARANTIE......................................p.4

1. CONSIGNES DE SÉCURITÉ

Important !

•Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit.

• Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’uti-

lisateur ﬁnal.

Avertissement :

• Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs,

utilisateurs et techni¬ciens suivent toutes les procédures de sûreté décrites dans ce manuel.

• Des avertissements spéciﬁques et des symboles d’attention sont indiqués sur les éléments

si nécessaire.

LILLY - CFI EXTEL - 03/2012 F2

2. DESCRIPTIF (ﬁg. 1)

a • Moniteur

b • Platine de rue (Attention, ne convient pas pour un usage en extérieur)

c • Conduit

Généralité

Ce visiophone est composé d’un écran et d’une caméra permettant de voir le visiteur qui a

sonné. Pour un usage efﬁcace, veuillez lire attentivement ce manuel d’instructions.

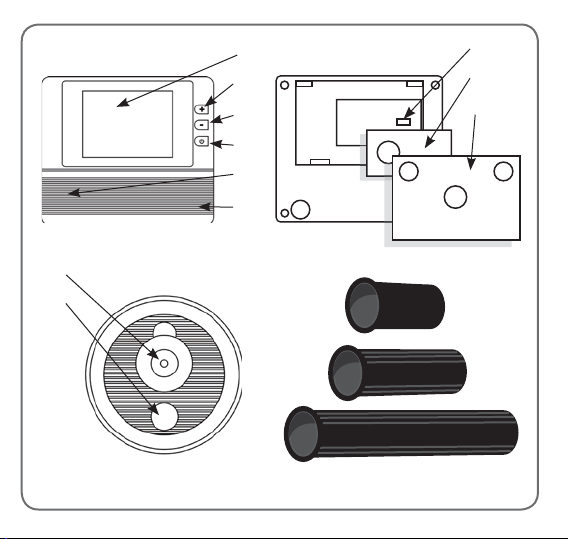

3. NOMENCLATURE (ﬁg. 1)

a. Moniteur (ﬁg 1)

1. Écran de contrôle couleur (7 cm – 2.8’’) sur lequel apparaît le visage du visiteur

2. Zoom image +

3. Zoom image -

4. Commande écran

5. Haut-parleur de la sonnerie en provenance de la platine de rue

6.Trappe pour piles (3x1.5V AAA non fournies)

7.Trappe d’accès à la connexion

8. Support de ﬁxation du moniteur

b. Platine de rue, caméra extérieure (ﬁg 1)

10. Objectif de la caméra C-MOS avec iris automatique

11. Bouton d’appel : lorsqu’on appuie sur ce bouton, la sonnerie se fait entendre à l’intérieur.

LILLY - CFI EXTEL - 03/2012

4. INSTALLATION

a. Installation de la platine de rue (ﬁg. 2)

1. Retirer l’œilleton de la porte ou faire un trou de Ø15mm à une hauteur d’environ 1.60m

2. En fonction de l’épaisseur de la porte, choisir le conduit adéquat

- 35 à 50mm (livré d’origine sur la caméra)

- 50 à 75mm

- 75 à 105mm

3. Passer la nappe de liaison 12 à travers le trou de la porte

4. Retirer les adhésifs puis coller le support de ﬁxation du moniteur 8 à la porte en respec-

tant la position du trou de l’œilleton.

5 Passer le conduit à travers le support, et le visser à la caméra.

b. Installation du moniteur (ﬁg. 2-3)

1. Retirer la trappe 7.

2. Passer la nappe à travers l’ouverture de la trappe 7

3. Connecter la nappe sur la prise 9 du moniteur (attention de respecter le sens de la nappe

(ﬁg. 2a)

4. Fixer le moniteur sur son support, et le ﬁxer avec les 2 vis 13. Mettre les 2 capuchons 14

5.Après avoir terminé l’installation,ouvrir la trappe 6 (ﬁg3) du moniteur pour positionner les

piles AAA en respectant la polarité.

5. MODE D’EMPLOI

Utilisation du visiophone

• Lorsqu’une personne appuie sur le bouton extérieur, l’appel se fait entendre

• Appuyer alors sur O pour allumer l’écran et identiﬁer le visiteur.

Utiliser + pour zoomer, et – pour réduire le format de l’image.

LILLY - CFI EXTEL - 03/2012 F4

6. CARACTÉRISTIQUESTECHNIQUES

a. Moniteur (MN LILLY)

• Référence : 810272

• Alimentation : 4.5 V

• Consommation : 150 mA

• Ecran : 7 cm – 2.8’’

• Résolution : 320x240 RGB

b. Caméra (PL LILLY)

• Référence : 820272

• Caméra : C-MOS

• Angle de prise de vue : 120°

• Température d’utilisation : -10°C à + 45°C

• Sensibilité lumineuse : environ 3 Lux (la nuit, prévoir un éclairage complémentaire)

7.ASSISTANCETECHNIQUE - GARANTIE

Panne Cause Solution

• Le moniteur

ne s’allume pas

• Le moniteur

n’est pas alimenté

• Vérifier le niveau des piles et les polarités fig 3

• Pas de sonne-

rie, écran bleu

• Mauvais branche-

ment

• Vérifiez que la nappe soit correctement bran-

chée sur le connecteur du moniteur

LILLY - CFI EXTEL - 03/2012

F5 LILLY - CFI EXTEL - 03/2012

• Sonnerie à la

mise en place

des piles, puis

plus de fonction,

écran bleu

• Nappe connec-

tée à l’envers

• Connectez la nappe comme indiqué fig 2a de la

notice

En cas de besoin, note site technique est à votre disposition : www.cﬁ-extel.com

HOTLINE : 0892-35-00-69 (0,337 ttc/min)

Dernière version de la notice téléchargeable en couleur sur : www.cﬁ-extel.com

CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos

ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés

par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par choc

physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l’appareil aﬁn de ne pas perdre le couvert de la garantie.

• Lors d’un éventuel retour en SAV, protéger l’écran aﬁn d’éviter les rayures.

• Entretien avec un chiffon doux seulement, pas de solvants.Avant le nettoyage, débranchez ou

mettez l’appareil hors tension.

Attention :N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire.

En plus de risquer d’endommager votre appareil,les vapeurs sont également dangereuses pour

votre santé et explosives.

N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...

ou autre) pour le nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d’achat.

LILLY - CFI EXTEL - 03/2012 IT1

INDICE

1 DISPOSIZIONI DI SICUREZZA..........................................................p.1

2 DESCRIZIONE..............................................................................................p.2

3 DESIGNAZIONE ELEMENTI................................................................p.2

a. Monitor

b. Pulsantiera esterna, telecamera esterna

4INSTALLAZIONE........................................................................................p.3

a. Installazione della telecamera esterna

b. Installazione del monitor

5 MODALITÀ D’USO....................................................................................p.3

6CARATTERISTICHETECNICHE........................................................p.4

7 ASSISTENZATECNICA / GARANZIA.............................................p.4

1. DISPOSIZIONI DI SICUREZZA

Importante!

• Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso

all’utente ﬁnale.

Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato.

Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema,è fondamentale che gli installatori,

gli utenti e i tecnici

seguano tutte le procedure di sicurezza descritte nel manuale.

• Se necessario sono indicati sugli elementi avvertenze speciﬁche e simboli per richiamare

l’attenzione.

LILLY - CFI EXTEL - 03/2012

IT2

2. DESCRIZIONE (ﬁg. 1)

a • Monitor

b • Pulsantiera esterna (Attenzione, non decide per un impiego in esterno)

c • Tubo

Informazioni Generali

Il videocitofono Lilly presenta uno schermo e una telecamera che consentono di vedere chi

suona alla porta. Per un’utilizzazione efﬁcace, leggere con attenzione e conservare questo

manuale di istruzioni.

3. DESIGNAZIONE ELEMENTI (ﬁg. 1)

a. Monitor (ﬁg 1)

1. Schermo di controllo (7 cm – 2.8’’) su cui compare il visitatore

2. Zoom immagine +

3. Zoom immagine -

4.Azionamento schermo

5.Altoparlanti suoneria proveniente dalla pulsantiera esterna

6. Sportello pile (3x1.5V AAA non fornite)

7. Sportello di accesso connessione

8. Supporto di ﬁssazione del monitor

b. Pulsantiera esterna, telecamera esterna (ﬁg 1)

10. Obiettivo della telecamera C-MOS con diaframma automatico

11. Pulsante di chiamata: premendo questo pulsante la suoneria si sente all’interno
