Faller 130389 Manuale utente

Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.

Sollte es einmal vorkommen, daß ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in

der Anleitung an und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst,

Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.

In diesem Bausatz sind einige Kunststoffteile übrig.

Before commencing with the assembly please familiarize yourself with the parts and read the

instructions carefully.

In case of missing parts please indicate these on the instructions leaﬂet with a circle and return

the leaﬂet to Gebr. FALLER GmbH, Kreuzstraße 9, D-78148 Gütenbach, Germany.

You will receive the replacement by return.

Some of the parts in this box are not needed to construct the model.

Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.

Si une pièce manquait dans une boîte, cochez la pièce correspondante sur la notice et renvoyez

la nous à Gebr. FALLER GmbH, Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).

Nous vous ferons parvenir la pièce par retour.

Dans cette boîte se trouvent quelques pièces qui ne seront pas utilisée pour le montage.

Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.

Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt, gelieve men het ontbrekende

deel in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH, Kreuz-

straße 9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.

Van dit bouwpakket worden enkele kunststof delen niet gebruikt.

170688

Spezial-Seitenschneider

zum gratfreien Abtrennen von

feinsten Spritzteilen. Spitze 48°

abgewinkelt. Nur für Polystyrol

geeignet.

Special side cutter

for cutting off ultra-ﬁne moulded

parts without burrs.Tip angel

48°.Only suitable for polystyrene.

Pince coupante spéciale

pour couper sans bavure les piè-

ces miniatures moulées par

injection. Pointe coudée à 48° .

Uniquement appropriée pour le

polystyrène.

Speciale zijkniptang

voor het braamloos afknippen

van de ﬁjnste gietstukdelen.

Hoek snijvlakken 48° .

Alleen geschikt voor polystyrol.

170492

FALLER-EXPERT

Flüssigkleber in Plastikﬂasche mit

Spezialkanüle für feinste Klebstoff-

dosierung.

FALLER-EXPERT

Liquid cement in plastic bottle with

canule for very ﬁne dosage.

FALLER-EXPERT

Colle liquide en bouteille plastique

avec bec verseur pour un dosage

précis.

FALLER-EXPERT

Vloeibare lijm in plastic-ﬂacon met

doseerbuisje om nauwkeurig te

lijmen. Sa. Nr. 185 983 0

1. Weltgrößte Kuckucksuhr

The ﬁrst largest cuckoo clock worldwide

1ère horloge coucou la plus grande du monde

De grootste koekoeksklok van de wereld Art. Nr. 130389

16 VAC

Stromverbrauch:

Current consumption:

Consummation de courant:

Stroomverbruik:

290 mA16 VAC

Inhalt Spritzlinge

Contents Sprues

Contenu Moulages

Inhoud Gietstukken

11x

21x

31x

41x

51x

61x

71x

91x

ABC

2/1

4/1

6/3

2/13 6/96/4

6/13

3/17

4/9

2/9

3/1

Deco 1

2/4

Deco 1

7/5

2/8

3/19

3/18

3/20

Nur eindrücken, nicht kleben.

Press in only. Do not glue.

Seulement enfoncer, ne pas coller.

Alleen indrukken, niet lijmen

Wichtig :

Achten Sie auf

leichten Lauf der

Zahnräder !

Important :

Make sure that the

gears run smoothly.

Important :

veiller à la souplesse

des roues dentées.

Belangrijk :

let erop dat de

tandwielen makkelijk

draaien.

nicht kleben

do not glue

ne pas coller

niet lijmen AB

F3/21 G

Zapfen leicht ölen

Oil pin slightly

Lubriﬁer pivot légèrement

As licht olien F

2/5

3/5

2/14

2/6

3/4

2/15

1/5

1/11

1/3

2/2

3/2

1/6

2/10

1/1

O1/2

4/12

1/7

3/22

nicht kleben

do not glue

ne pas coller

niet lijmen

4/1

4/2 3/6

2/12

Deco 1

Deco 2 Deco 4

2/3

3/3

2/11

Bedrucktes Zifferblatt (Tüte) einkleben.

Drehen Sie am Zeigerstellrad , bis ein Klick-Geräusch hörbar ist. Dies ist die Uhrwerkstellung zur vollen Stunde. In dieser Stellung erfolgt die

Elektronikimpulsgabe. Stundenzeiger 6/17 und Minutenzeiger 6/16 so eindrücken, daß eine volle Stunde angezeigt wird, z. B. 9 Uhr.

Achtung : Zeiger dürfen nicht streifen! Wichtig : Uhrzeit nur durch Drehen des Zeigerstellrades einstellen. Niemals an den Zeigern drehen!

Glue in imprinted dial (bag).

Turn the set-hands wheel until a click becomes audible. This is the full-hour clockwork setting. The electronic pulses are generated in this position.

Press in the hour hand 6/17 and the minute hand 6/16 in such a way that a full hour will be indicated, e. g., 9 o`clock.

Caution : Make sure that hands do not graze. Important : Set time only by turning the set-hands wheel. Never turn the hands!

Coller le cadran imprimé (sachet).

Tourner la roue d’ajustage des aiguilles jusqu’ à ce qu’un déclic devienne audible. Ce la indique la position du mécanisme d’horologe à l ‘heure pleine. Dans cette

position s ‘ effectue l ‘ impulsion électronique. Enfoncer l ‘ aiguille d ‘ heure 6/17 et l ‘ aiguille minute 6/16 de sorte qu ‘ une heure pleine soit indiquée, p. ex. 9 heure.

Attention : les aiguilles ne doivent pas racler. Important : l ‘ heure ne doit être ajustée qu ‘ au moyen de la roue d ‘ ajustage des aiguilles. Ne jamais tourner les

aiguilles directement.

Bedrukte wijzerplaat (zakje) opplakken.

Draai de wijzerstelknop tot u een klik hoort. Dat is de stand voor het hele uur. Vanuit deze stand geeft de electronica-unti impulsen af. Uurwijzer 6/17 en minuten-

wijzer 6/16 zo vastdrukken, dat zij een heel uur aangeven, b. v. 9 uur precies.

Let op : wijzers mogen niet aanlopen. Belangrijk : be wijzers alleen verstellen met de wijzerstellknop. Draai de wijzers nooit met de hand!

6/19 6/16

6/17

Inhalt Tüte

Contenu sachet

Contents bag

Inhoud zakje

Nur eindrücken, nicht kleben.

Press in only. Do not glue.

Seulement enfoncer, ne pas coller.

Alleen indrukken, niet lijmen

Nur eindrücken, nicht kleben.

Press in only. Do not glue.

Seulement enfoncer, ne pas coller.

Alleen indrukken, niet lijmen

Inhalt Tüte Contenu sachet

Contents bag Inhoud zakje

7/9

nicht kleben

do not glue

ne pas coller

niet lijmen

UVW

7/11

7/2

7/6

7/4

6/2

6/8

6/13

7/1

7/7

6/5 7/3

7/6

7/11

Inhalt Tüte Contenu sachet

Contents bag Inhoud zakje

Nur eindrücken, nicht kleben.

Press in only. Do not glue.

Seulement enfoncer, ne pas coller.

Alleen indrukken, niet lijmen

FALLER Motor 629

12-16V~, 60 m A,

Getrieberäder blau 4U/min.

Blue cogwheels 4 rpm.

Engrenages bleus 4 tours/mn.

Tandwielen blauw 4 omw./min.

Nur an dieser Stelle kleben.

Only apply glue to this point.

Coller exclusivement cet emplacement.

Alleen op deze plaats lijmen.

nicht kleben

do not glue

ne pas coller

niet lijmen

Inhalt Tüte Contenu sachet

Contents bag Inhoud zakje

Zugfeder

Tension spring

Ressort de traction

Trekveer

Wichtig :

Umschalterstellung

Important :

Changeover switch position

Important :

Position du commutateur

Belangrijk :

stand van schakelaar

leicht ölen

oil slightly

lubriﬁer

légèrement

licht olien

nicht kleben

do not glue

ne pas coller

niet lijmen

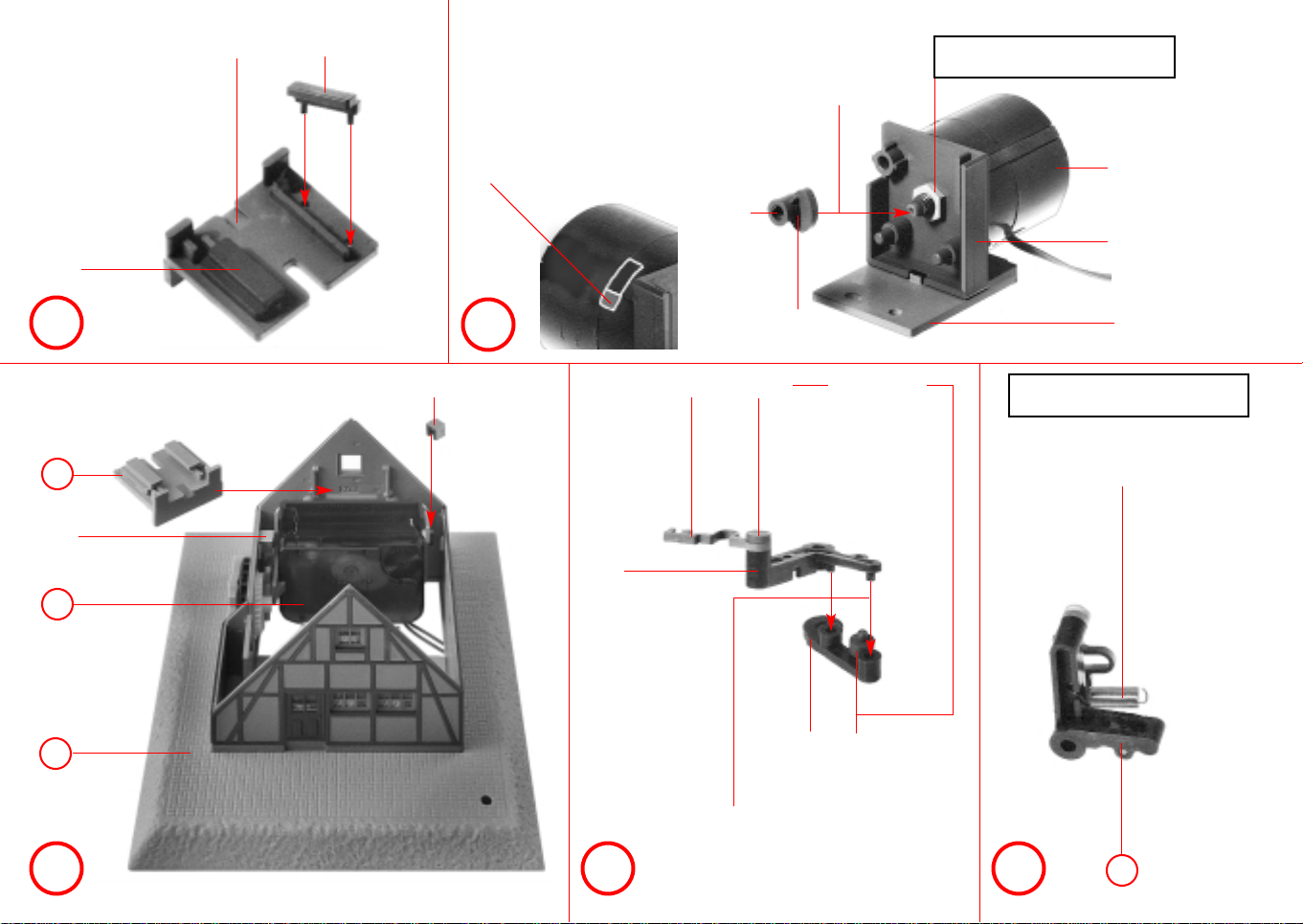

Setzen Sie die beiden Kontaktfedern ein.

Die Lötstellen vorsichtig behandeln, um

einen Kabelbruch zu vermeiden.

Kleben Sie die Abdeckung 7/12 auf.

Achten Sie darauf, daß kein Kleber in den

Bereich des Loches vonTeil 7/12 gelangt.

Insert the two contact springs.

Treat soldered joints cautiously, so that

wire breakage will be avoided.

Glue on cover 7/12.

See to it that cement does not get into the

region of the hole of part 7/12.

Mettre les deux ressorts de contact en

place.

Traiter les brasures prudemment pour

éviter une rupture de câble.

Coller le recouvrement 7/12.

Veiller à ce que la colle ne parvienne pas

dans la zone du trou de la partie 7/12.

Breng beide contactveren aan.

Voorkom draadbreuk bij de soldeerpunten.

Windt er een stukje tape omheen.

Lijm dan de afdekplaat 7/12 vast.

Let erop dat er geen lijm op het gat van

deel 7/12 komt.

7/8

7/12

6/20

Inhalt Tüte Contenu sachet

Contents bag Inhoud zakje

nicht kleben

do not glue

ne pas coller

niet lijmen

nicht kleben

do not glue

ne pas coller

niet lijmen

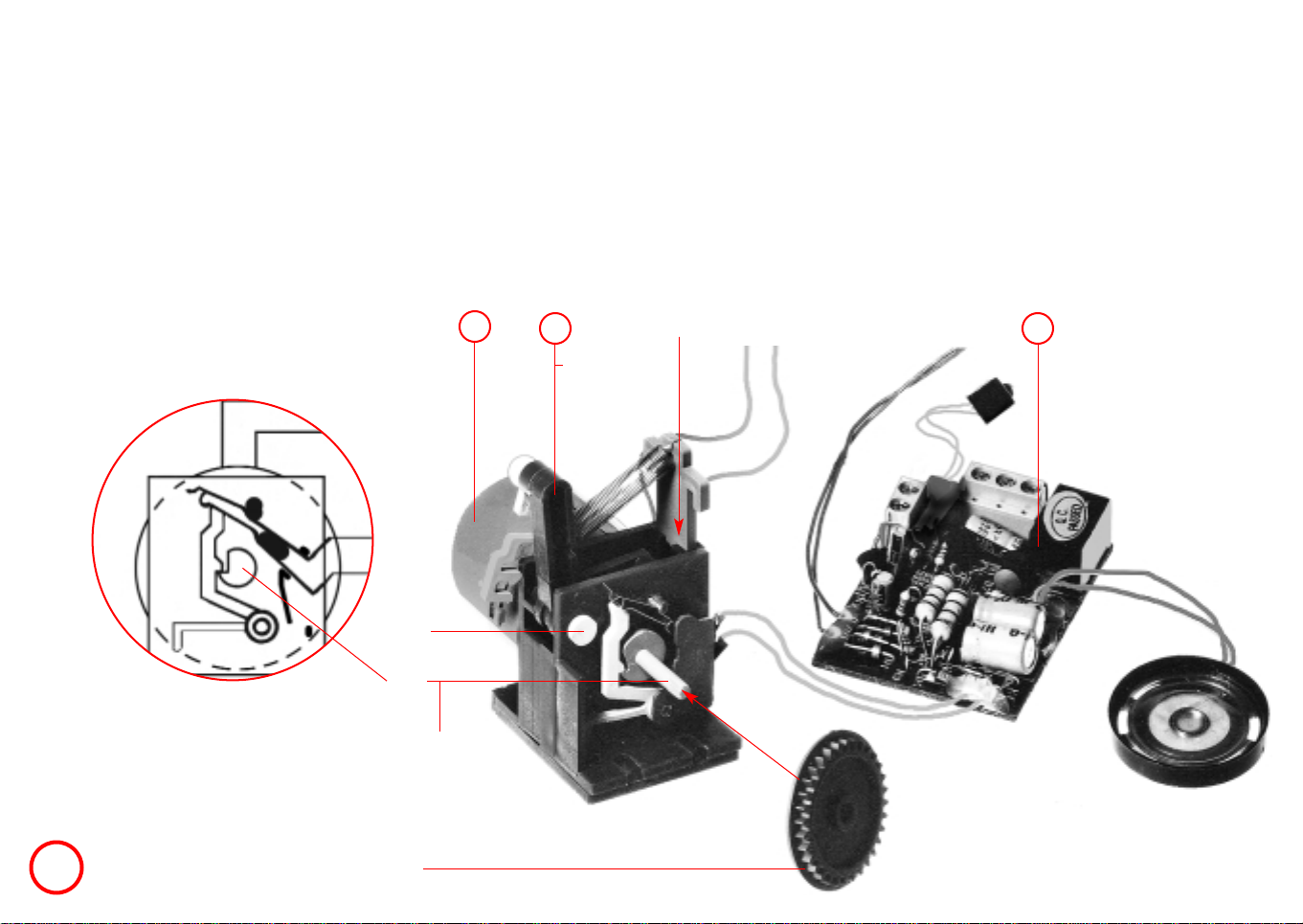

Stecken Sie das Rad 6/1 auf die Welle 6/6 und schieben Sie das Element in die Motornabe ein, bis der Kontakthebel 6/20 einrastet.

In dieser Stellung muß der Kontakt geschlossen sein, d. h. die beiden Kontaktfedern müssen sich berühren. Ansonsten bitte nachjustieren.

Push wheel 6/1 on shaft 6/6 and slide the element into the motor hub until contact lever 6/20 snaps into place.The contact must be

closed in this position, i. e. , the two contact springs must touch each other. If not, readjust, please.

Placer la roue 6/1 sur l ‘ arbre 6/6 et introduire l ‘ elément dans le moyeu du moteur jusqu’ à ce que le levier de contact 6/20 enclenche.

Dans cette position le contact doit être fermé, càd. les deux ressorts de contact doivent se toucher. Sinon, effectuer un réajustage.

Druk het kamrad 6/1 op de as 6/6 en draai dit deel op de motoras ttotdat de schakelarm 6/20 erin valt. In deze stand moet er contact

zijn gemaakt tussen beide contactveren. Als dit niet gebeurt moeten deze worden afgesteld.

6/1

6/6

6/11

6/20

6/12

nicht kleben

do not glue

ne pas coller

niet lijmen

nicht kleben

do not glue

ne pas coller

niet lijmen

Montage von Motorblock und Elektronikteil

Die 2 Drähte des Uhrwerks ( blau) und die 2 Drähte des Motors ( grün) in die Lüsterklemmen einstecken und durch Festdrehen der

Kreuzschrauben arretieren.

Motor block and electronic equipment mounting

Insert the two wires of the clockwork (blue) and the two wires of the motor (green) into the terminals and arrest them by tightening

the recessed-head screws.

Montage du bloc moteur et de l ‘ unité èlectronique

Introduire les 2 ﬁls du mécanisme d ‘ horloge (bleu) et les 2 ﬁls du moteur (vert) dans les dominos et les bloquer par serrage des vis

à fentes en croix.

Montage van motorblok en electronica-unit

De 2 draden van het uurwerk (blauw) en de 2 draden van de motor (groen) in de kroonsteen steken en vastschroeven.

blau

blue

bleu

blauw

grün

green

vert

groen

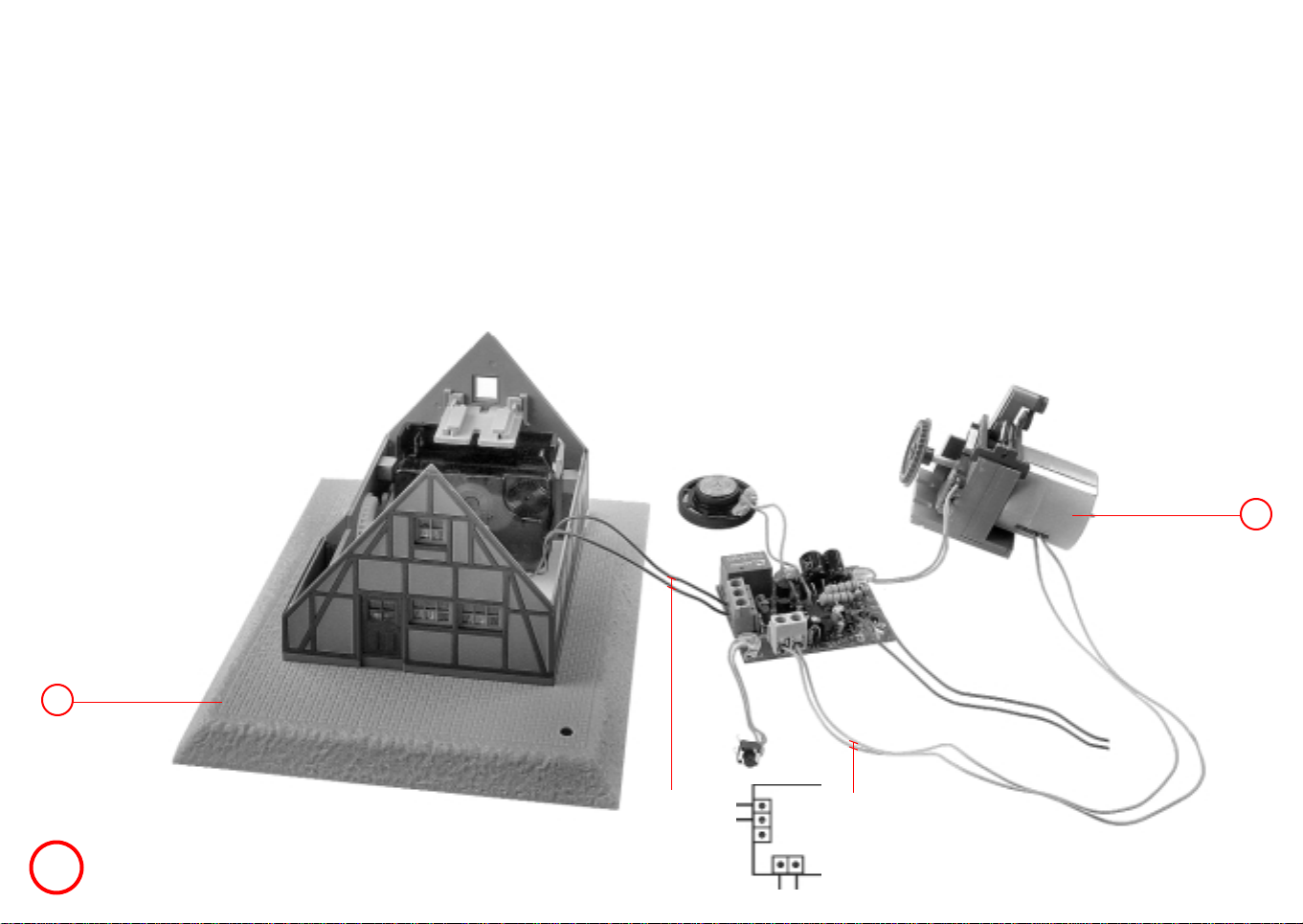

10 Der Motorblock und das Elektronikteil müssen

zusammen eingesetzt werden.

Das Netzkabel (blau) und den Demonstrationstaster

durch die Öffnung im Boden führen.

Das Elektronikteil an die Hauswand stellen und den

Motorblock in die entsprechenden Arretierungslöcher

einsetzen.

Den Lautsprecher in die vorgesehene Halterung

einfügen.

Motor block and electronic equipment must be built

in together.

Run the power cable (blue) and the demonstration

button through the opening in the bottom.

Place the electronic equipment against the house

wall and insert the motor block into the respective

arresting holes.

Put the loudspeaker into the holding ﬁxture

available.

Le bloc moteur et l ‘ unité électronique doivent être

introduits en commun.

Le câble réseau (bleu) et la touche de démonstration

doivent être passés par l ‘ ouverture dans le fond.

Placer l ‘ unité electronique contre le mur de la

maison et monter le bloc moteur dans les trous

d ‘ arrê´t correspondants.

Placer le haut-parleur dans le support prévu.

Het motorbolk en de electronica-unit moeten

gelijktijdig worden aangebracht.

Steek de blauwe draad en de demoschakelaar door

de opening van de bodemplaat.

Plaats de electronica-unit op de huismuur en het

motorblok in de daarvoor gemaaktegaten.

Bevestig ook de luitspreker op de ervoor bedoelde plaats.

nicht kleben

do not glue

ne pas coller

niet lijmen

Nur eindrücken,

Press in only,

Seulement enfoncer,

Alleen indrukken, 6/13

nicht kleben

do not glue

ne pas coller

niet lijmen

Altri manuali Faller Orologio

Faller

Faller 333219 Manuale utente

Manuali Orologio popolari di altre marche

Silicon Laboratories

Silicon Laboratories SI5324 Manuale utente

Heathkit

Heathkit GC-1005 Manuale utente

Oregon Scientific

Oregon Scientific PRYSMA RMR221P Manuale utente

Andrew O'Malley

Andrew O'Malley DOTKLOK Manuale utente

ALGE-Timing

ALGE-Timing ASC3 Manuale utente

Bodet

Bodet Profil 960 Manuale utente

Nixie Clock

Nixie Clock Divergence Meter Manuale utente

La Crosse Technology

La Crosse Technology WS-8256-AL Manuale utente

Mini Gadgets

Mini Gadgets MCPro Manuale utente

Casio

Casio TMR-200 Manuale utente

Progetti

Progetti ILTEMPOSTRINGE Manuale

BVItech

BVItech BV-101 Manuale utente

Progetti

Progetti KALIMERO Manuale

La Crosse Technology

La Crosse Technology WT-3141b Manuale

La Crosse Technology

La Crosse Technology W86531 Manuale utente

Sharp

Sharp SPC900 Manuale utente

La Crosse Technology

La Crosse Technology 404-50447 Manuale utente

Datexx

Datexx DF0063 Manuale utente
