FALMEC FDNUV36C6SS Manuale utente
nuvola
FDNUV36C6SS
FDNUV55C6SS
EN INSTRUCTIONS BOOKLET
FR MODE D'EMPLOI
ES MANUAL DE INSTRUCCIONES
IT LIBRETTO ISTRUZIONI installation
video
2
HOLE SIZES
DIMENSIONE FORATURA
37" - 940 mm
19 7/8"
505 mm
21 1/4" - 540 mm
38 1/4"- 973 mm
36 3/8" - 925 mm
19 3/8"
492 mm
15 3/8" - 390 mm
21 7/8" - 556 mm 5" - 128 mm
min 3/8"/max 1"
min 10/max 25 mm
13 3/8" - 341 mm
9 3/8"
239 mm
10 7/8" - 275 mm
3 3/4"
95 mm
5 7/8"
150 mm
10 7/8" - 275 mm
EN Installation with motor on the hood.
FR Installation avec moteur sur la hotte.
ES Instalación con el motor en la campana.
IT Installazione con motore sulla cappa.
NUVOLA 36": 70lb - 32 Kg
pag. 12
120VAC 60Hz 280W
FDNUV36C6SS
EN- cable length 5,0ft (1,5m)
FR- longueur de câble 5,0ft (1,5m)
ES- longueur de câble 5,0ft (1,5m)
IT- lunghezza cavo 5,0ft (1,5m)
3
HOLE SIZES
DIMENSIONE FORATURA
52 1/8" - 1325 mm
23 1/4"
590 mm
5" - 128 mm
24 5/8" - 625 mm
53 1/2" - 1358 mm
3 3/4"
95 mm
51 5/8" - 1310mm
22 3/4"
577 mm
min 3/8"/max 1"
min 10/max 25 mm
25 5/8" - 651 mm
15 3/8" - 390 mm
13 3/8" - 341 mm
9 3/8"
239 mm
10 7/8" - 275 mm
5 7/8"
150 mm
10 7/8" - 275 mm
EN Installation with motor on the hood.
FR Installation avec moteur sur la hotte.
ES Instalación con el motor en la campana.
IT Installazione con motore sulla cappa.
NUVOLA 55": 99lb - 45 kg
pag. 12
120VAC 60Hz 280W
FDNUV55C6SS
EN- cable length 5,0ft (1,5m)
FR- longueur de câble 5,0ft (1,5m)
ES- longueur de câble 5,0ft (1,5m)
IT- lunghezza cavo 5,0ft (1,5m)
4
HOLE SIZES
DIMENSIONE FORATURA
37" - 940 mm
19 7/8"
505 mm
10 7/8
275 mm
10 7/8”
275 mm
3 7/8" - 98 mm
8 1/2"
216 mm
7 5/8" - 193 mm
5 5/8"
144 mm
5" - 128 mm
min 3/8"/max 1"
min 10/max 25 mm
3 3/4"
95 mm
21 1/4" - 540 mm
38 1/4" - 973 mm
36 3/8" - 925 mm
19 3/8"
492 mm
15 3/8" - 390 mm
21 7/8" - 556 mm
EN - Installation with conveyor kit and remote motor.
FR - Installation avec kit convoyeur et moteur à distance.
ES - Instalación con kit transportador y motor remoto.
IT - Installazione con kit convogliatore e motore remoto.
NUVOLA 36": 52lb - 24 kg
pag. 17
FDNUV36C6SS
5
HOLE SIZES
DIMENSIONE FORATURA
52 1/8" - 1325 mm
23 1/4"
590 mm
5" - 128 mm
24 5/8" - 625 mm
53 1/2" - 1358 mm
3 3/4"
95 mm
51 5/8" - 1310mm
22 3/4"
577 mm
min 3/8"/max 1"
min 10/max 25 mm
25 5/8" - 651 mm
15 3/8" - 390 mm
10 7/8
275 mm
10 7/8”
275 mm
3 7/8" - 98 mm
8 1/2"
216 mm
7 5/8" - 193 mm
EN - Installation with conveyor kit and remote motor.
FR - Installation avec kit convoyeur et moteur à distance.
ES - Instalación con kit transportador y motor remoto.
IT - Installazione con kit convogliatore e motore remoto.
NUVOLA 55": 81lb - 37 kg
pag. 17
FDNUV55C6SS
6
HOLE SIZES
DIMENSIONE FORATURA
37" - 940 mm
19 7/8"
505 mm
21 1/4" - 540 mm
38 1/4"- 973 mm
36 3/8" - 925 mm
19 3/8"
492 mm
15 3/8" - 390 mm
21 7/8" - 556 mm 5" - 128 mm
min 3/8"/max 1"
min 10/max 25 mm
3 3/4"
95 mm
5 7/8"
150 mm
NUVOLA 36": 48 lb - 22 Kg
EN Installation with remote motor.
FR Installation avec moteur à distance.
ES Instalación con motor remoto.
IT Installazione con motore remoto.
pag. 19
FDNUV36C6SS
7
HOLE SIZES
DIMENSIONE FORATURA
52 1/8" - 1325 mm
23 1/4"
590 mm
5" - 128 mm
24 5/8" - 625 mm
53 1/2" - 1358 mm
3 3/4"
95 mm
51 5/8" - 1310 mm
22 3/4"
577 mm
5 1/8"
130 mm
min 3/8"/max 1"
min 10/max 25 mm
5 7/8"
150 mm
25 5/8"- 651 mm
5 7/8"
150 mm
NUVOLA 55": 77 lb - 35 kg
EN Installation with remote motor.
FR Installation avec moteur à distance.
ES Instalación con motor remoto.
IT Installazione con motore remoto.
pag. 19
FDNUV55C6SS

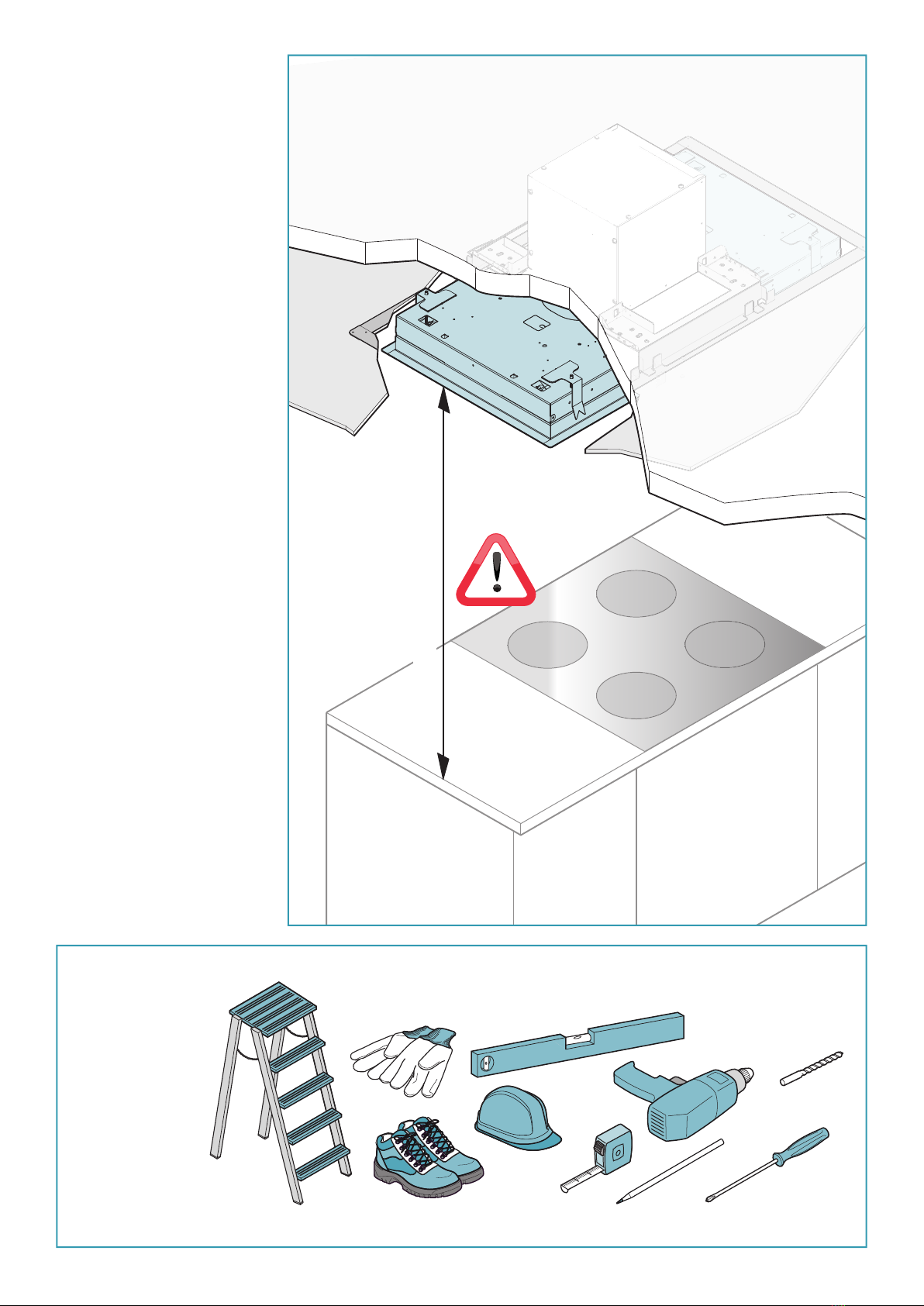

8
Max 59" - 1500 mm
EN - Measurements for installation.
FR - Mesures pour l'installation.
ES - Medidas para la instalacion.
IT - Misure per l’installazione.
ø3/8"
9 mm
EN - tool required
FR - outil requis
ES - herramienta
requerida
IT - Attrezzi necessari
9
EN - Preliminary operations: Cutting the plasterbo-
ard (1), inserting the supporting frame (2).
FR -
Opérations préliminaires: Découpe de la plaque
de plâtre (1), insertion d'un cadre de support (2).
ES - Operaciones preliminares: Corte de placas de
yeso (1), inserción del bastidor de soporte (2).
IT - Operazioni preliminari: Taglio cartongesso (1),
inserimento cornice di supporto (2).
FALSE
CEILING
2
min. 2 3/8"
60 mm
min. 2 3/8"
60 mm
1
FALSE CEILING
G
3
4
double adhesive
2
1
H
H
√
x
1
2
10
3
EN - Preliminary operations: xing the mandatory sa-
fety chains to the ceiling.
FR - Opérations préliminaires: xation au plafond des
chaînes de sécurité obligatoires.
ES - Operaciones preliminares: jación en el techo de
las cadenas de seguridad obligatorias.
IT - Operazioni preliminari: ssaggio a sotto
delle catenelle di sicurezza obbligatorie.
X
Y
X
1
2
Y
4
3
Ø9
mm
ø3/8"
9 mm
NUVOLA 36" 55"
X24" 3/8
(620 mm)
44" 2/8
(1123 mm)
Y5" 7/8
(150 mm)
8" 5/8
(220 mm)
