Time

389

max 380

348

115

198

max 1375

200

Optional

350

106

150

850 / 1150 412

412

288

600 / 900

450

Time 85: 18 kg

IT - CAMINO OPZIONALE

EN - OPTIONAL CHIMNEY

DE - KAMIN ALS ZUBEHÖRXX

FR - CHEMINÉE EN OPTIONXX

ES - CHIMENEA OPCIONAL

RU - ДОПОЛНИТЕЛЬНЫМ ДЫМОХОДОМ

PL - OPCJONALNYM KANAŁEM KOMINOWYM

NL - OPTIONELE SCHOORSTEEN

PT - CHAMINÉ OPCIONAL

DK - VALGFRI KAMIN

SE - RÖKGÅNG SOM TILLVAL

FI - VALINNAISELLA POISTOPUTKELLA

NO - VALGFRI SKORSTEIN

ø150 mm

min. 300 mm

10 mm

324 mm

377 mm

105 mm

324 mm

377 mm

106 mm

IT - Uscita alternativa posteriore: il motore sporge dal retro della cappa di 10 mm

EN - Alternative rear outlet: the motor protrudes 10 mm from the back of the hood

DE - Alternativer Abzug auf der Rückseite: der Motor steht auf der Rückseite der Abzugshaube um 10 mm über

FR - Sortie alternative arrière : le moteur dépasse de l'arrière de la hotte de 10 mm

ES - Salida alternativa posterior: el motor sobresale 10 mm en la parte posterior de la campana

RU -   :       10 

PL - Alternatywny tylny wylot: silnik wystaje 10 mm z tyłu okapu

NL - Alternatieve uitgang op de achterkant: de motor steekt 10 mm uit de achterkant van de kap

PT - Saída alternativa traseira: o motor sobressai na parte posterior da coifa em 10 mm

DK - Mulighed for bagudvendt aftræk: motoren rager 10 mm frem fra bagsiden af emhætten

SE - Alternativt bakre uttag: motorn sticker ut från kåpans baksida med 10 mm

FI - Vaihtoehtoinen takapoistumistie: moottori tulee ulos 10 mm liesituulettimen takaa

NO - Alternativ bakre utgang: motoren springer frem fra baksiden av ventilatorhetten med 10 mm

ø8 mm

ø6 mm

377 mm

X = min.

630 mm

X = min.

520 mm

Ø8 mm

V1 (x2)

377 mm

V3 (x2)

IT - Installazione con uscita verticale:

Misure per l’installazione (1). Fissaggio cappa (2).

EN - Installation with vertical outlet:

Measurements for installation (1).

Hood fastening (2).

DE - Installation mit vertikalem Abzug:

Maßangaben für die Installation (1).

Befestigung der Abzugshaube (2).

FR - Installation avec sortie verticale:

Mesures pour l'installation (1). Fixation de la hotte (2).

ES - Instalación con salida vertical:

Medidas para la instalación (1).

Fijación de la campana (2).

RU -    :

   (1).

  (2).

PL - Montaż z wylotem pionowym:

Środki montażowe (1). Mocowanie okapu (2).

NL - Installatie met verticale uitgang:

Maten voor de installatie (1). Kapbevestiging (2).

PT - Instalação com saída vertical:

Medidas para a instalação (1). Fixação do exaustor (2).

DK - Installation med lodret aftræk:

Mål for installation (1). Fastgørelse af emhætten (2).

SE - Installation med vertikalt uttag:

Installationsåtgärder (1). Fästning av kåpan (2).

FI - Asennus pystysuuntaisella poistumistiellä:

Mitat asennusta varten (1).

Liesituulettimen kiinnitys (2).

NO - Installasjon med vertikal utgang:

Installasjonsmål (1). Feste av ventilatorhette (2).

IT - Viti di sicurezza obbligatorie

UK - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU -

Обязательные предохранительные

винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

Ø 15

150mm

IT - Installazione valvola di non ritorno (3) e montaggio tubo d’aspirazione (4).

EN - Check valve installation (3) and suction pipe assembly (4).

DE - Installation des Rückschlagventils (3) und Montage der Ansaugleitung (4).

FR - Installation du clapet anti-retour (3) et montage du tuyau d'aspiration (4).

ES - Instalación de la válvula antirretorno (3) y montaje del tubo de aspiración (4).

RU -    (3)     (4).

PL - Montaż zaworu zwrotnego (3) i montaż rury ssącej (4).

NL - Montage terugslagklep (3) en zuigleiding (4).

PT - Instalação da válvula de não retorno (3) e montagem do tubo de aspiração (4).

DK - Montage af kontraventil (3) og rør til udsuget (4).

SE - Installation av backventilen (3) samt montering av utsugningsröret (4).

FI - Vastaventtiilin asennus (3) ja imuputken liitäntä (4).

NO - Installasjon av tilbakeslagsventil (3) og montasje av innsugingsrør (4).

377 mm

X = min.

630 mm

X = min.

520 mm

377 mm

Ø 8 mm

V1 (x4)

Connettore comandi

Panel control connector

(x6)

Cavo alimentazione

Power cable

IT - Riposizionamento motore

EN - Motor repositioning

DE - Neupositionierung Motor

FR - Repositionnement du moteur

ES - Reubicación del motor

RU - Перепозиционирование двигателя

PL - Zmiana położenia silnika

NL - Hernieuwde plaatsing van de motor

PT - Reposicionamento do motor

DK - Genpositionering af motor

SE - Ompositionering motor

FI - Moottorin uudelleensijoitus

NO - Gjenplassering av motor

IT - Installazione con uscita posteriore:

Misure per l’installazione (5). Riposizionamento motore (6).

EN - Installation with rear outlet:

Measurements for installation (5). Motor repositioning (6).

DE - Installation mit abzug auf der Rückseite:

Maßangaben für die Installation (5).

Neupositionierung Motor (6).

FR - Installation avec une sortie arrière:

Mesures pour l'installation (5).

Repositionnement du moteur (6).

ES - Instalación con salida posterior:

Medidas para la instalación (5). Reubicación del motor (6).

RU -    :   

(5).   (6).

PL - Instalacji z tylnym wylotem:

Środki montażowe (5). Zmiana położenia silnika (6).

NL - Installatie met uitgang op de achterkant: Maten voor de in-

stallatie (5). Hernieuwde plaatsing van de motor (6).

PT - Instalação com saída posterior:

Medidas para a instalação (5).

Reposicionamento do motor (6).

DK - Installation med bagudvendt aftræk:

Mål for installation (5). Genpositionering af motor (6).

SE - Installation med bakre uttag:

Installationsåtgärder (5). Ompositionering motor (6).

FI - Takapoistumistien asentamiseksi:

Mitat asennusta varten (5). Moottorin uudelleensijoitus (6).

NO - Installasjon med bakre utgang:

Installasjonsmål (5). Gjenplassering av motor (6).

(x2)

(x4) T

Connettore comandi

Panel control connector

Cavo alimentazione

Power cable

IT - Riposizionamento motore (7).

EN - Motor repositioning (7).

DE - Neupositionierung Motor (7).

FR - Repositionnement du moteur (7).

ES - Reubicación del motor (7).

RU -   (7).

PL - Zmiana położenia silnika (7).

NL - Hernieuwde plaatsing van de motor (7).

PT - Reposicionamento do motor (7).

DK - Genpositionering af motor (7).

SE - Ompositionering motor (7).

FI - Moottorin uudelleensijoitus (7).

NO - Gjenplassering av motor (7).

V3 (x2)

IT - Viti di sicurezza obbligatorie

EN - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU - Обязательные предохранитель-

ные винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

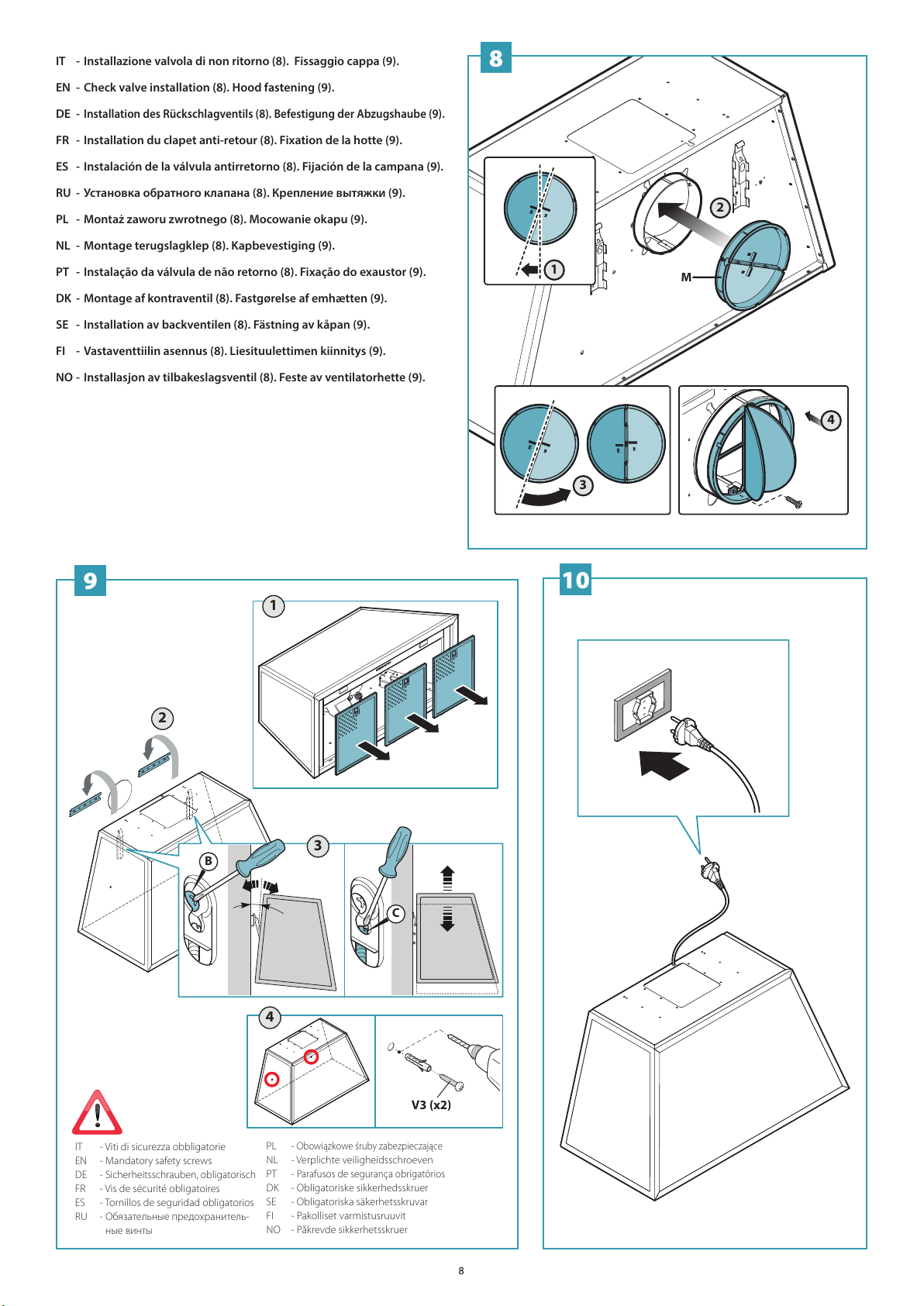

IT - Installazione valvola di non ritorno (8). Fissaggio cappa (9).

EN - Check valve installation (8). Hood fastening (9).

DE -

Installation des Rückschlagventils (8). Befestigung der Abzugshaube (9).

FR - Installation du clapet anti-retour (8). Fixation de la hotte (9).

ES - Instalación de la válvula antirretorno (8). Fijación de la campana (9).

RU -    (8).   (9).

PL - Montaż zaworu zwrotnego (8). Mocowanie okapu (9).

NL - Montage terugslagklep (8). Kapbevestiging (9).

PT - Instalação da válvula de não retorno (8). Fixação do exaustor (9).

DK - Montage af kontraventil (8). Fastgørelse af emhætten (9).

SE - Installation av backventilen (8). Fästning av kåpan (9).

FI - Vastaventtiilin asennus (8). Liesituulettimen kiinnitys (9).

NO - Installasjon av tilbakeslagsventil (8). Feste av ventilatorhette (9).
