Fantini Cosmi O81RF Manuale utente
TERMOSTATO WIRELESS PER RADIATORE
O81RF
italiano
pag. 2
english
pag. 14
2 italiano
IMPORTANTE: Questo manuale deve essere letto attentamente
prima di utilizzare il dispositivo ed inoltre, deve essere conservato in
un luogo tale da poterlo consultare facilmente in caso di necessità.
1. Introduzione e utilizzo previsto
2. Descrizione delle segnalazioni e funzionalità dei tasti
3. Istruzioni per la sicurezza
4. Istruzioni per lo smaltimento
5. Inserimento (sostituzione) delle batterie
6. Montaggio sul radiatore
6.1 Adattatori per valvole Danfoss
6.2 Anello di supporto
7. Ciclo di adattamento
8. Apprendimento (memorizzazione) del cronotermostato C801
9. Ripristino parametri di fabbrica (rES)
10. Funzionamento Automatico/Manuale
11. Funzione “Incremento temperatura” (BOOST)
12. Temperature Comfort ed Economy
13. Blocco tastiera (Loc)
14. Individuazione e soluzione dei problemi
15. Dati tecnici
3
3
4
5
5
6
6
7
8
8
9
10
10
11
11
12
13
INDICE Pagina
italiano 3
Il termostato O81RF è un dispositivo preposto alla termoregolazione
ambientale che permette di regolare l’apertura e chiusura della
valvola del termosifone in base la temperatura ambiente rilevata dal
cronotermostato C801, il quale può gestire sino ad otto termostati
ubicati nello stesso locale/zona.
Le comunicazioni radio fra il termostato O81RF ed il cronotermostato
C801 sono bidirezionali, in tal modo si garantisce che le informazioni
trasmesse pervengano al destinatario ed inoltre si possono gestire
le segnalazioni diagnostiche riguardanti la corretta funzionalità del
sistema.

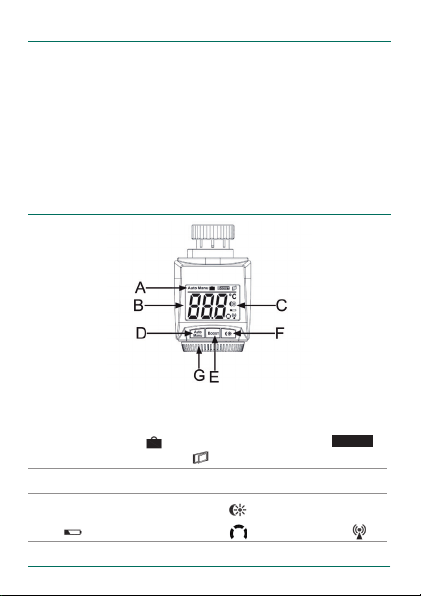

SEGNALAZIONI
1. INTRODUZIONE E UTILIZZO PREVISTO
2. DESCRIZIONE DELLE SEGNALAZIONI E FUNZIONALITÀ DEI TASTI
A
Funzionamento automatico (Auto), Funzionamento manuale (Manu),
Funzione Holiday ( ), Funzione “Incremento temperatura” ( BOOST ),
Indicazione “Finestra Aperta” ( ).
BIndicazione del set-point di temperatura impostato.
CIndicazione regime Economy/Comfort ( ), indicazione “Batteria Scarica”
(), indicazione attuazione in corso ( ), indicazione link radio ( ).
4 italiano
3. ISTRUZIONI PER LA SICUREZZA
L’impiego del dispositivo per scopi diversi da quelli descritti nel
presente manuale non rientra nell’ambito dell’utilizzo previsto e
fanno decadere la garanzia e la responsabilità del costruttore. Il
dispositivo deve essere utilizzato solamente all’interno di ambienti
ad uso residenziale, protetto dall’umidità e dalla polvere, nonché dal
calore e dai raggi solari diretti.
TASTI
INFORMAZIONI VISUALIZZATE DURANTE IL NORMALE
FUNZIONAMENTO.

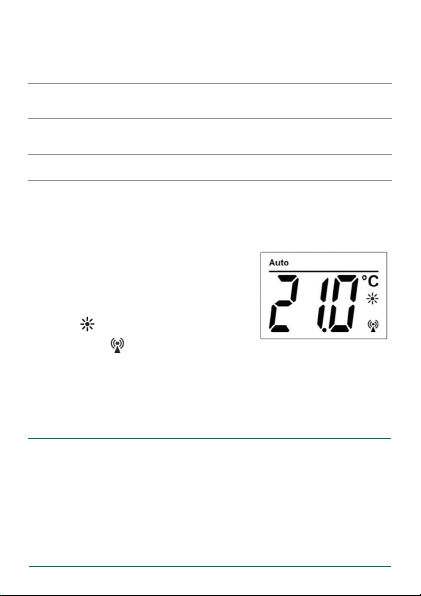

Durante il normale funzionamento viene
visualizzata la temperatura impostata,
insieme al modo di funzionamento
selezionato. Nell’esempio, il termostato
si trova in modo automatico (Auto)
ed è stata impostata una temperatura
Comfort ( ) pari a 21,0°C. Il simbolo
dell’antenna ( ) indica l’avvenuto
collegamento con il cronotermostato
C801.
DTasto per il cambio del modo di funzionamento da Automatico (Auto) a
Manuale (Manu) e viceversa.
ETasto per attivare/disattivare la funzione “Incremento temperatura”
(BOOST) e per attivare la funzione di apprendimento.
FTasto per il cambio del regime di funzionamento da Economy a Comfort
e viceversa.
GManopola per il cambio manuale del set-point di temperatura.
italiano 5
4. ISTRUZIONI PER LO SMALTIMENTO
5. INSERIMENTO (SOSTITUZIONE) DELLE BATTERIE
Estrarre il coperchio dello scomparto batterie.
Inserire due batterie alcaline (1,5V formato AA/Stilo) nello scomparto,
verificandone la corretta polarità.
Rimettere il coperchio dello scomparto batterie, verificandone il
corretto aggancio.
Dopo l’inserimento delle batterie, montare il termostato sul radiatore
(vedere cap.6.) ed attivare il ciclo di adattamento (vedere cap.7.). Il
simbolo della batteria scarica ( ) indica la necessità di sostituire
le batterie. Rimuovere le batterie scariche, quindi attendere circa un
minuto prima di inserire quelle nuove.
Nota: appena inserite le batterie, sul display compare la versione
firmware (1.8 o successive).
Avvertenze:
Utilizzare solo batterie alcaline; si ricorda che queste ultime sono
potenzialmente pericolose se utilizzate in modo improprio. Per
ridurre i rischi, adottare le seguenti precauzioni:
• Non cortocircuitare e non tentare di ricaricare la batteria;
• Non esporre la batteria a temperature superiori a 80°C.;
• Non mettere sul fuoco la batteria perché può esplodere;
• Non aprire e non mettere a contatto con l’acqua la batteria.
Smaltire le batterie nel rispetto delle normative vigenti.
Non smaltire il dispositivo insieme ai rifiuti domestici
indifferenziati!
Le apparecchiature elettroniche devono essere smaltite
presso gli appositi centri di raccolta per componenti e
apparecchiature elettroniche usate, nel rispetto della
Direttiva riguardante i Rifiuti di Apparecchiature Elettriche
ed Elettroniche. Le batterie esauste devono essere
conferite presso gli appositi centri di raccolta.
6 italiano
Il termostato O81RF è di facile installazione e, inoltre, non occorre
procedere con lo scarico dell’acqua di riscaldamento o effettuare
interventi nell’impianto del riscaldamento. Non occorrono attrezzi
speciali, né occorre disinserire il riscaldamento.
La ghiera di fissaggio di cui dispone il termostato permette il montaggio
diretto in presenza di valvole con attacco filettato M30 x 1,5 mm.
Sono in ogni caso forniti in dotazione degli adattatori per le valvole
Danfoss serie RA/RAV/RAVL.
Per l’installazione del termostato
sulle valvole Danfoss è necessario
utilizzare uno degli adattatori a
corredo. L’utilizzo dell’adattatore
più idoneo per la tipologia di
valvola è illustrato in seguito.

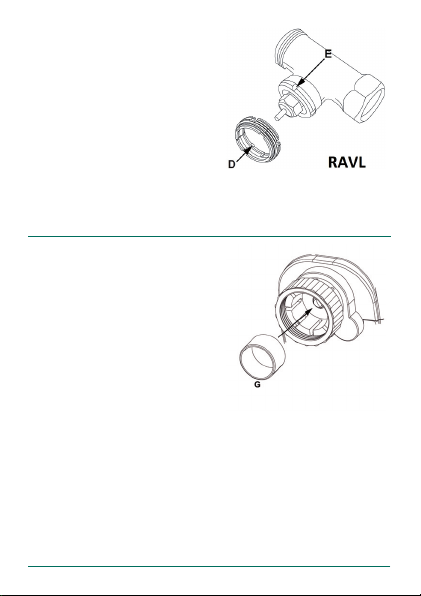

I corpi delle valvole Danfoss
presentano delle tacche di
riferimento (E) che vanno fatte
corrispondere con le rispettive sedi
(D) predisposte sugli adattatori
al fine di garantire il migliore
accoppiamento dell’adattatore.
Gli adattatori per le valvole RA
e RAV sono stati realizzati con
leggero pretensionamento, in
modo da favorirne l’alloggiamento;
se necessario, utilizzare
un cacciavite per allargare
delicatamente l’adattatore ed
alloggiarlo sul corpo valvola e poi
serrare bene l’adattatore con le viti
e i dadi in dotazione. In presenza
6. MONTAGGIO SUL RADIATORE
6.1 ADATTATORI PER VALVOLE DANFOSS
italiano 7
Alcune valvole potrebbero
presentare delle differenze di
diametro che non permettono al
termostato di stare ben fissato. In
questi casi, si consiglia di verificare
la possibilità d’utilizzo dell’anello
plastico (G) in dotazione, il quale
va applicato direttamente sulla
valvola oppure all’interno della
nicchia del termostato prima di
montare quest’ultimo sulla valvola.
Qualora non sia possibile montare
l’anello di supporto, significa che la
stabilità è accettabile e, pertanto,
l’anello non è necessario.
6.2 ANELLO DI SUPPORTO
di valvole di tipo RAV, la prolunga
del perno (F) deve essere collocata
sul perno della valvola prima del
montaggio.
Importante: verificare che le
sporgenze presenti all’interno
dell’adattatore (D) corrispondano
alle posizioni delle tacche (E)
presenti sulla valvola. Bloccare a
fondo l’adattatore (corrispondente
alla valvola) sul corpo della valvola.
8 italiano
7. CICLO DI ADATTAMENTO
8. APPRENDIMENTO (MEMORIZZAZIONE)
DEL CRONOTERMOSTATO C801
Una volta inserite le batterie, il motore del termostato inizia a
girare per portarsi nella posizione “tutto aperto” che ne agevola
il montaggio; questa situazione è indicata dalla scritta “InS” e dal
simbolo ( ) dell’attuazione in corso.
Quando il motore si è arrestato (il simbolo si è spento):
• Fissare il termostato sulla valvola;
• Serrare la ghiera di fissaggio, verificando che il termostato sia
saldamente fissato;
• Premere il tasto “BOOST”, sul display appare la scritta “AdA” e la
segnalazione dell’attuazione in corso ( ).
L’attuatore esegue il ciclo d’adattamento alla corsa della valvola.
Qualora il ciclo di adattamento abbia avuto inizio prima del montaggio
oppure sul display appare un messaggio d’errore (es. F1, F2, F3
vedere cap.14.), è possibile riportare il termostato nella posizione
“tutto aperto” premendo nuovamente il pulsante “BOOST”.
Nota: È possibile attivare il modo di “apprendimento” anche quando
è ancora visualizzata la scritta “InS”.
L’operatività del termostato dipende dai comandi che questo
riceve da un cronotermostato C801; affinché ciò avvenga, è
necessario effettuare l’operazione di “apprendimento” da parte del
cronotermostato di ciascun termostato che si desidera attivare nel
locale/zona. Per effettuare l’apprendimento, procedere nel modo
seguente:

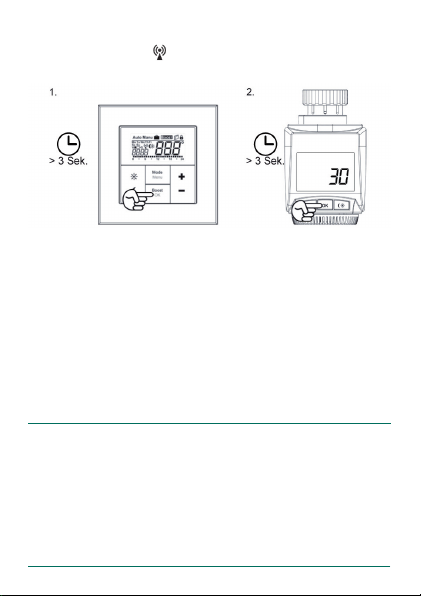

• Predisporre il cronotermostato C801 da associare in modalità
“apprendimento” (vedere manuale C801);
• Attivare la modalità apprendimento sul termostato O81RF,
italiano 9
Se l’operazione va a buon fine, il termostato torna immediatamente
alla normale operatività prima dello scadere della temporizzazione.
Ripetere l’operazione per ciascun termostato da apprendere.
NonappenailtermostatoO81RFèstatoacquisitodalcronotermostato,
tutti i parametri (es. data, ora, programma settimanale ecc.) vengono
trasferiti nel termostato tramite la connessione wireless.
Importante: un singolo termostato O81RF può essere associato
esclusivamente ad un solo cronotermostato C801.
premendo e mantenendo premuto il tasto OK sin tanto che
appare il simbolo “ ” ed il tempo residuo al completamento
dell’operazione (inizialmente 30 secondi).
Il ripristino della configurazione di fabbrica del termostato può essere
utile quando è necessario reinstallare un sistema funzionante in
modo scorretto. Il ripristino dello stato iniziale cancella tutte le
programmazioni (data, ora, fasce orarie e programmi settimanali
ecc.) ed il codice del cronotermostato associato al termostato.
Per procedere in tal senso:
• Rimuovere le batterie dal termostato;
• Attendere 60 secondi;
9. RIPRISTINO PARAMETRI DI FABBRICA (rES)
10 italiano
Il termostato può essere impostato nelle seguenti modalità operative:
• Auto: funzionamento automatico; il termostato regola la
automaticamente la temperatura sulla base dei profili orari
e relativi set-point impostati nel programma settimanale del
cronotermostato.
• Manu: funzionamento manuale, il termostato regola la
temperatura in base al valore impostato manualmente tramite la
manopola;
Ad ogni breve pressione del tasto “Auto/Manu”, il termostato passa
da una modalità operativa alla successiva.
Nota: il cambio di modalità operativa o di temperatura effettuata su un
termostato O81RF, viene acquisito da tutti i dispositivi appartenenti al
gruppo del locale/zona.
La funzione “BOOST” serve per forzare il termostato a richiedere
calore per un tempo predefinito, a prescindere dalle impostazioni
della fascia oraria corrente. In questa modalità, il termostato apre la
valvola all’80% per un tempo di 5 minuti.
Per attivare la funzione, premere il tasto (BOOST); sul display appare
il conteggio alla rovescia, espresso in secondi (ad esempio 300 per
i 5 minuti della programmazione di fabbrica) unitamente ai simboli
(BOOST) e ( ). La modifica dei parametri relativi alla funzione
10. FUNZIONAMENTO AUTOMATICO/MANUALE
11. FUNZIONE “INCREMENTO TEMPERATURA” (BOOST)
• Mantenere premuti tutti i tre tasti (Auto/Manu, BOOST, )
mentre vengono inserite nuovamente le batterie.
Una volta ripristinate con esito positivo le impostazioni di fabbrica, sul
display appare “rES” e dopo qualche secondo il termostato si porta
in posizione “tutto aperto”.
Indice
Lingue:
Altri manuali Fantini Cosmi Termostato
Fantini Cosmi
Fantini Cosmi CH110 Manuale utente
Fantini Cosmi
Fantini Cosmi Intellicomfort CH180 Manuale utente
Fantini Cosmi
Fantini Cosmi CH130ARR Manuale utente
Fantini Cosmi
Fantini Cosmi C58RF Manuale utente
Fantini Cosmi
Fantini Cosmi CH150RF Manuale utente
Fantini Cosmi
Fantini Cosmi CH115RF Manuale utente
Fantini Cosmi
Fantini Cosmi Intellitherm C57CT Manuale utente
Fantini Cosmi
Fantini Cosmi C63 Manuale utente
Fantini Cosmi
Fantini Cosmi CH180T3K5 Manuale utente
Fantini Cosmi
Fantini Cosmi EVWC8R Manuale utente
Fantini Cosmi
Fantini Cosmi CH115 Manuale utente
Fantini Cosmi
Fantini Cosmi CH110R Manuale utente
Fantini Cosmi
Fantini Cosmi CH140GSM2 Manuale utente
Fantini Cosmi
Fantini Cosmi Intellitherm C57 Manuale utente
Fantini Cosmi
Fantini Cosmi Intellitherm C55A Manuale utente
Fantini Cosmi
Fantini Cosmi CH150RF Manuale utente
Fantini Cosmi
Fantini Cosmi CH130RFR Manuale utente
Fantini Cosmi
Fantini Cosmi C801 Manuale utente
Fantini Cosmi
Fantini Cosmi CH180RFWIFI Manuale utente
Fantini Cosmi
Fantini Cosmi CH119NFC Manuale utente
