FBR GAS XP60/2CE EVO Guida rapida

GAS XP60/2CE EVO

071011_11_A

BRUCIATORI DI GAS BISTADIO

GAS BURNERS TWO STAGES

QUEMADORES DE GAS 2 LLAMAS

071011_2_A

071011_4_A

ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ

Manuale di installazione, d'uso e manutenzione

Installation, use and maintenance instructions

Manual de instalacion, uso y mantenimiento

Руководство по монтажу, настройке и эксплуатации

071011_5_A

INDICE 071011_11_A

GAS XP60/2CE EVO 1

CARATTERISTICHE TECNICHE

DATI TECNICI E CAMPO DI LAVORO GAS XP60/2CE EVO _______________________________________ 2

DIMENSIONI [MM] _________________________________________________________________ 4

DESCRIZIONE SEGNALAZIONI BRUCIATORE _______________________________________________ 5

STRUTTURA ED INSTALLAZIONE DEL BRUCIATORE ___________________________________________ 6

INSTALLAZIONE

SICUREZZA ______________________________________________________________________ 8

VERIFICHE PRELIMINARI _____________________________________________________________ 8

FORNITURA, TRASPORTO, IMMAGAZZINAMENTO ______________________________________ 8

VERIFICA DELLE CARATTERISTICHE DEL BRUCIATORE____________________________________ 8

CORRETTO POSIZIONAMENTO DEL BRUCIATORE ___________________________________________ 9

FLANGIA FISSAGGIO BRUCIATORE ______________________________________________________ 9

LUNGHEZZA DEL BOCCAGLIO _________________________________________________________ 9

TRASFORMAZIONE BRUCIATORI ______________________________________________________ 10

MOVIMENTAZIONE E SOLLEVAMENTO DEL BRUCIATORE _____________________________________ 11

MODELLI DI BRUCIATORE GAS XP60 :______________________________________________ 11

SISTEMA ELETTRICO

SCHEMA ELETTRICO ______________________________________________________________ 11

DIAGRAMMA DI FUNZIONAMENTO DELL'APPARECCHIATURA __________________________________ 11

CONNESSIONE ELETTRICA RAMPA GAS _________________________________________________ 12

AVVIAMENTO E REGOLAZIONE

TARATURA DEL BRUCIATORE ________________________________________________________ 12

FUNZIONAMENTO DEL BRUCIATORE: GAS _______________________________________________ 13

TARATURA DEL PRESSOSTATO ARIA (PA) ________________________________________________ 14

TARATURA DEL PRESSOSTATO GAS DI MINIMA (PGMIN) ______________________________________ 14

TARATURA DEL PRESSOSTATO GAS DI MASSIMA (PGmax) (OPTIONAL) _______________________ 15

TARATURA SERVOMOTORE SIEMENS SQN70.254A20 ________________________________________ 15

TARATURA 1° STADIO ________________________________________________________ 16

TARATURA 2° STADIO ________________________________________________________ 16

CONSENSO V2 (VALVOLA GAS DI 2° STADIO) ________________________________________ 16

TARATURA RAMPA GAS ____________________________________________________________ 16

TARATURA RAMPA GAS MODELLO DUNGS__________________________________________ 16

TARATURE INDICATIVE _____________________________________________________________ 17

TABELLA TARATURE INDICATIVE GAS XP60/2CE EVO G20 (METANO) ________________________ 17

TABELLA TARATURE INDICATIVE GAS XP60/2CE EVO G31 (G.P.L.)___________________________ 17

MANUTENZIONE

ESTRAZIONE TESTA DI COMBUSTIONE __________________________________________________ 18

SCHEMA POSIZIONAMENTO ELETTRODI _________________________________________________ 18

ANOMALIE E RIMEDI ______________________________________________________________ 19

CARATTERISTICHE TECNICHE 071011_11_A

GAS XP60/2CE EVO 2

CARATTERISTICHE TECNICHE

DATI TECNICI E CAMPO DI LAVORO GAS XP60/2CE EVO

* Condizioni di riferimento: Temperatura ambiente 20°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.

** Pressione minima di alimentazione del gas alla rampa per ottenere la massima potenza del bruciatore considerando la contropressione in camera

di combustione a valore 0 (zero).

*** Pressione sonora misurata in laboratorio combustione, con bruciatore funzionante su caldaia di prova a 1m di distanza (UNI EN ISO 3746 - Me-

todo di controllo Classe 3-La tolleranza sulla pressione sonora misurata può essere assunta pari a±1[dB(A)]).

**** Per bruciatore a testa lunga aggiungere al peso 1 kg.

MODELLO GAS XP60/2CE EVO

Potenza termica min. 1°st. / min. 2°st. - max. 2°st. * [Mcal/h] 100/200-542

Potenza termica min. 1°st. / min. 2°st. - max. 2°st. * [kW] 116/232-630

Portata G20 (METANO) min. 1°st. / min. 2°st. - max. 2°st. * [Nm³/h] 11.6/23.3-63.3

Portata G31 (G.P.L.) min. 1°st. / min. 2°st. - max. 2°st. * [Nm³/h] 4.5/9-24.5

Combustibile: GAS NATURALE (seconda famiglia) - G.P.L. (terza famiglia)

Categoria combustibile: I2R,I2H,I2L,I2E,I2E+,I2Er,I2ELL,I2E(R)

I3B/P,I3+,I3P,I3B,I3R

Funzionamento a servizio intermittente (min. 1 arresto ogni 24 ore) a due stadi

Condizioni ambiente consentite in esercizio / stoccaggio: -15...+40°C / -20...+70°C, umidità rel. max. 80%

Max. temperatura aria comburente [°C] 60

Pressione minima rampa gas D1"-S METANO/G.P.L. ** [mbar] 115.3 / 60

Pressione minima rampa gas D1"1/4-S METANO/G.P.L. ** [mbar] 54.5 / 37.4

Pressione minima rampa gas D1"1/2-S METANO/G.P.L. ** [mbar] 17.7 / 21.8

Pressione massima ingresso valvole (Pe. max) [mbar] 360

Potenza elettrica nominale [W] 700

Motore ventilatore [W] 550

Assorbimento nominale potenze [A] 1.4

Assorbimento nominale ausiliari [A] 0.5

Alimentazione elettrica: 3~400V, 1N~230V - 50Hz

Grado di protezione elettrica: IP 40

Rumorosità *** min. - max. [dB(A)] 69-72

Peso bruciatore **** [kg] 30.5

CARATTERISTICHE TECNICHE 071011_11_A

GAS XP60/2CE EVO 3

I campi di lavoro sono ottenuti su caldaie di prova conformi alla norma EN267 e sono indicativi per gli accoppiamenti bruciatore-caldaia. Per il cor-

retto funzionamento del bruciatore, le dimensioni della camera di combustione devono essere conformi alla normativa vigente. In caso di non con-

formità consultare i costruttori.

Fig. 1 X = Potenza termica Y = Pressione in camera di combustione

Ͳ2

90 140 190 240 290 340 390 440 490 540 590 640

mbar

CARATTERISTICHE TECNICHE 071011_11_A

GAS XP60/2CE EVO 4

DIMENSIONI [MM]

Fig. 2 Dimensioni ingombro GAS XP60/2CE EVO

MODELLO A B C D E F G H R1 R2 R3 R4 RD TC TL

GAS XP60/2CE EVO - D1"-S 200 188 276 150 99 558 416 100 193 280 338 431 Rp 1 250 335

GAS XP60/2CE EVO - D1"1/4-S 200 188 276 150 99 558 416 100 193 280 338 431 Rp 1 1/4 250 335

GAS XP60/2CE EVO - D1"1/2-S 200 188 276 150 99 558 416 100 193 280 346 446 Rp 1 1/2 250 335

TC-TL E

B C

G H

CARATTERISTICHE TECNICHE 071011_11_A

GAS XP60/2CE EVO 5

DESCRIZIONE SEGNALAZIONI BRUCIATORE

Nella figura seguente sono indicate tutte le segnalazioni presenti sul bruciatore:

Fig. 3 Segnalazioni bruciatore

LEGENDA

1) Pulsante ON/OFF

2) Pulsante di sblocco e led di stato

Il led di stato del pulsante di sblocco (pos.2) è l'elemento di visualizzazione principale per la diagnostica visiva e

di interfaccia.

Durante il normale funzionamento del bruciatore, i diversi stati dello stesso vengono indicati in forma di codici

cromatici; si rinvia a quanto esposto nell'opuscolo dell'apparecchiatura che accompagna il presente manuale.

Dopo ogni blocco non modificabile la spia rossa presente nel pulsante di sblocco (pos.2) si accende.

Premendo il pulsante di sblocco (pos.2) per più di 3 sec., si attiva la diagnostica visiva dei guasti; si rinvia a quanto

esposto nell'opuscolo dell'apparecchiatura che accompagna il presente manuale.

Per chiudere la diagnostica dei guasti e riavviare il bruciatore, occorre eseguire lo sblocco premendo per circa

1 sec. (<3 sec) il pulsante di sblocco (pos.2).

Dopo ogni blocco non modificabile la spia rossa presente nel pulsante di sblocco (pos.2) si accende.

Per eseguire lo sblocco dell'apparecchiatura premere per circa 1 sec. (<3 sec) il pulsante di sblocco (pos.2).

CARATTERISTICHE TECNICHE 071011_11_A

GAS XP60/2CE EVO 6

STRUTTURA ED INSTALLAZIONE DEL BRUCIATORE

Per l'installazione del bruciatore al generatore, attenersi allo schema sotto riportato:

Fig. 4 Schema di installazione bruciatore GAS XP60/2CE EVO

CARATTERISTICHE TECNICHE 071011_11_A

GAS XP60/2CE EVO 7

* Da montare a cura dell'installatore.

LEGENDA

1) Guarnizione O-ring 7) Stabilizzatore 13) Condotto GAS 19) Pressostato aria

2) Rondella 8) Filtro 14) Guarnizione 20) Servomotore

3) Vite 9) Pressostato GAS di minima 15) Prigioniero 21) Dado

4) Tappo 10) Presa di pressione GAS 16) Controflangia 22) Rondella

5) Chiave esagonale 11) Giunto antivibrante (OP-

TIONAL)

17) Generatore 23) Pulsante ON/OFF

6) Elettrovalvola 12) Rubinetto a sfera (OPTIO-

NAL)

18) Pressostato gas di massima

(OPTIONAL)

24) Pulsante di sblocco e led di

stato

Prima di montare la flangia, assicurarsi che la guarnizione O-ring (pos.1) sia ben posizionata nella sua sede.

ATTENZIONE: Togliere il tappo (pos.4).

INSTALLAZIONE 071011_11_A

GAS XP60/2CE EVO 8

INSTALLAZIONE

SICUREZZA

Prima dell'installazione del bruciatore, pulire con cura la zona che ospiterà il bruciatore e predisporre un'adeguata

illuminazione del locale.

VERIFICHE PRELIMINARI

FORNITURA, TRASPORTO, IMMAGAZZINAMENTO

VERIFICA DELLE CARATTERISTICHE DEL BRUCIATORE

L'installazione, la regolazione e la manutenzione dell'apparecchio devono essere eseguite da personale

professionalmente qualificato, in conformità alle norme e disposizioni vigenti, poiché un'errata

installazione può causare danni a persone, animali e cose, nei confronti dei quali il Costruttore non può

essere considerato responsabile.

Prima di effettuare qualsiasi operazione di installazione, manutenzione e smontaggio togliere tensione

all'apparecchio e assicurare l'interruttore principale contro il reinserimento accidentale, chiudere i

dispositivi di intercettazione alimentazione combustibile e assicurarli contro l'apertura accidentale.

CONTROLLO FORNITURA

Controllare la completezza della fornitura e l'assenza di danni da trasporto. Dopo aver tolto l'imballaggio,

assicurarsi dell'integrità del contenuto. In caso di dubbio non utilizzare l'apparecchio e rivolgersi al

fornitore.

TRASPORTO

I pesi di trasporto del bruciatore e della rampa sono indicati nei dati tecnici.

IMMAGAZZINAMENTO

Osservare le temperature ambiente consentite per l'immagazzinaggio riportate nei dati tecnici.

Gli elementi dell'imballaggio non devono essere abbandonati ma raccolti e depositati presso gli appositi

luoghi di raccolta in quanto potenziali fonti di pericolo e inquinamento per l'uomo e l'ambiente.

La targa dati del bruciatore indica:

A. il modello;

B. la famiglia di combustibile;

C. la categoria del combustibile;

D. il tipo di pressione combustibile 1 (se applicabile,

combustibile 2);

E. la potenza termica minima e massima;

F. i dati dell'alimentazione elettrica, assorbimento

elettrico e grado di protezione;

G. il codice;

H. il numero matricola.

Include inoltre la marcatura CE, il PIN dell'Ente di

Sorveglianza, il PIN Certificazione CE e i paesi di validità

della certificazione.

Verificare che la portata della caldaia sia entro il campo di lavoro del bruciatore.

La manomissione, rimozione o perdita della targa dati del bruciatore e di qualsiasi altro componente

compromettono la corretta identificazione del bruciatore e ostacolano le operazioni di installazione e

manutenzione.

WARNING

INSTALLAZIONE 071011_11_A

GAS XP60/2CE EVO 9

CORRETTO POSIZIONAMENTO DEL BRUCIATORE

FLANGIA FISSAGGIO BRUCIATORE

LUNGHEZZA DEL BOCCAGLIO

La lunghezza del boccaglio deve essere selezionata sulla base delle indicazioni fornite dal Costruttore della caldaia e,

in ogni caso, deve essere maggiore dello spessore della porta della caldaia comprensiva dell'eventuale isolante.

Per caldaie con camere di combustione a fiamma inversa o passaggi frontali, occorre isolare l'intercapedine tra

boccaglio e frontone con materiale refrattario. Questa protezione non deve ostacolare l'estrazione del boccaglio.

** Per la realizzazione di lunghezze boccaglio diverse, si prega di contattare i nostri Uffici Tecnico-Commerciali.

Il bruciatore è stato progettato per funzionare nelle

posizioni indicate nella figura.

Ogni altro posizionamento compromette il corretto

funzionamento del bruciatore.

Le posizioni barrate sono vietate per motivi di sicurezza.

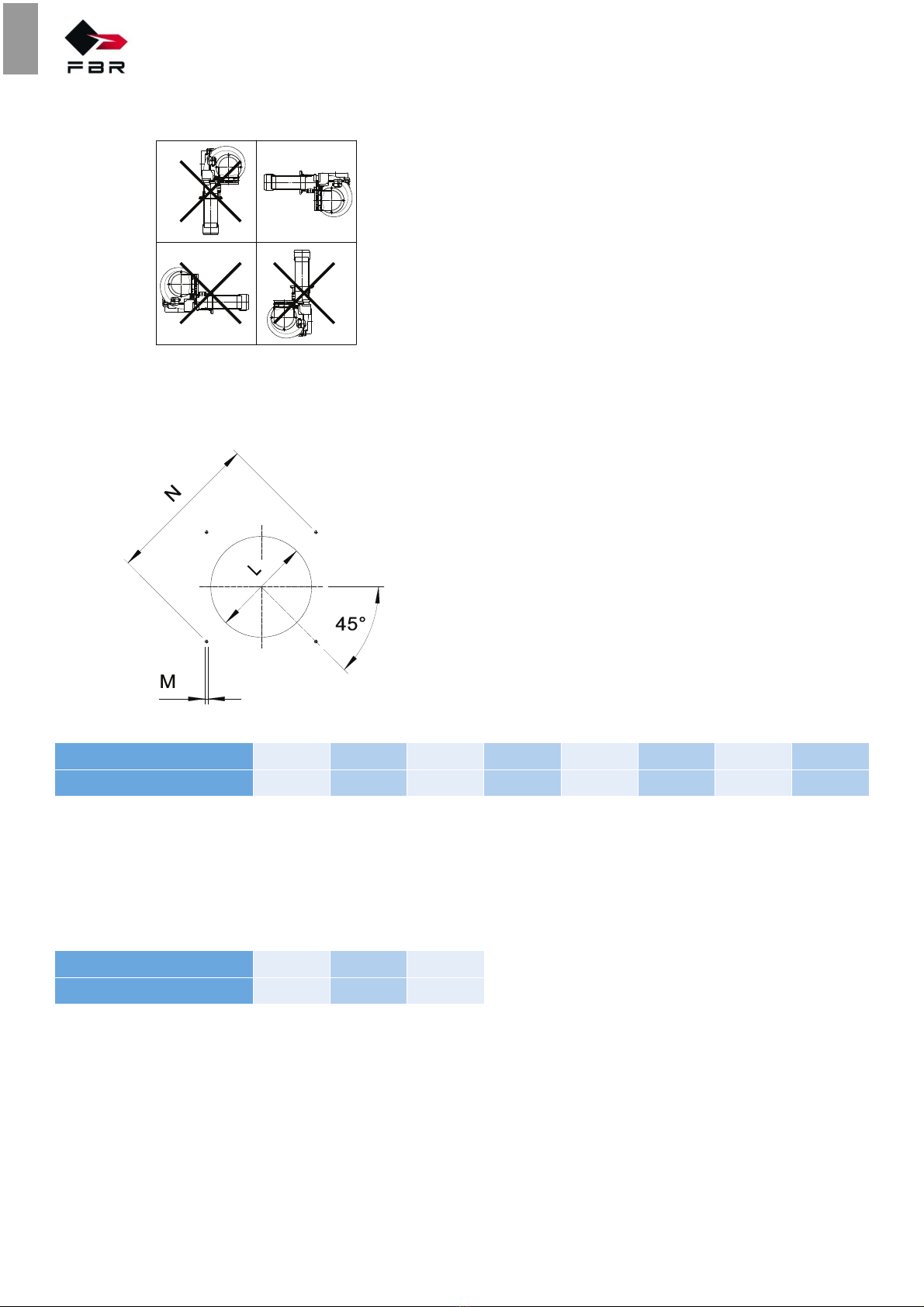

Fig. 5 Posizionamento del bruciatore

* Dimensione di collegamento tra bruciatore e generatore

consigliata.

Fig. 6 Flangia fissaggio bruciatore

MODELLO L min L* L max M N min N* N max

GAS XP60/2CE EVO mm 160 160 180 M10 205 205 226

MODELLO TC TL **

GAS XP60/2CE EVO mm 250 335

Indice

Lingue:

Altri manuali FBR Bruciatore

FBR

FBR FGP 50/2 EVO-2 Guida rapida

FBR

FBR FGP 50/M EVO Manuale utente

Manuali Bruciatore popolari di altre marche

Riello

Riello RS 28/M Guida rapida

True Induction

True Induction TI4B Manuale utente

Weishaupt

Weishaupt WG20 Series Manuale utente

Carolina Cooker

Carolina Cooker M116672 Manuale utente

Riello

Riello RX 500 S/PV Manuale di istruzioni

Unigas

Unigas HTP2000 Manuale utente

baltur

baltur BT 250 DSG 4T Manuale utente

muenkel design

muenkel design round burner Manuale utente

Ecoflam

Ecoflam Multicalor 170.1 Manuale utente

baltur

baltur BT 14 DSGW Manuale utente

artisan

artisan Art-SB1 Guida

Riello

Riello P 140 T/G Guida rapida

AESYS

AESYS TurboFire II Manuale utente

Riello

Riello RG1RKD Guida rapida

IKEA

IKEA GRILLSKÄR Manuale utente

RUSTA

RUSTA SAREK Manuale utente

PROPOINT

PROPOINT 8933657 Manuale utente

baltur

baltur TBL 1000 ME Manuale di riferimento
