ManualdeInstalación

InstallationGuide

Manueld'Installation

Gebrauchshandbuch

REF.2347: LECTOR DE PROXIMIDADAUTONOMO

Pag 2

Pag 3

INDICE

Funcionamiento .............................................................................4

Activación del lector de tarjetas ...................................................6

Dar de alta tarjetas personales ....................................................7

Dar de baja tarjetas personales ...................................................8

Ajustar tiempo de apertura de puerta ...........................................9

Ajustar tiempo de puerta abierta ................................................ 10

Reset deTarjeta MASTER ....................................................... 11

Reset de Parámetros .............................................................. 12

Esquema de cableado .................................................................. 13

Características Técnicas ............................................................... 14

Tabla de Usuarios ......................................................................... 14

COD. 94597bV05/03

Pag 4

FUNCIONAMIENTO

Su KIT PRIVATE está dotado con un lector de tarjetas persona-

les de proximidad, capaz de controlar hasta 400 tarjetas.El kit se

suministra con 6 tarjetas.

Cada una de éstas tarjetas, que funcionan sin ningún tipo de

mantenimiento, está dotada de un código electrónico único en el

mundo (no existen dos tarjetas con el mismo código).

Una vez dadas de alta, podrá utilizarlas para la apertura de la

puerta del acceso a controlar. Para ello, únicamente es necesario

presentar (acercar momentáneamente) la tarjeta al lector de proxi-

midad.

Al funcionar por radiofrecuencia, no es necesario contacto físi-

co alguno, pudiendo incluso presentar la tarjeta sin sacarla de la

cartera.

La distancia máxima de lectura es de unos 8 cm.

Pag 5

Sin alimentación

Lector desactivado. Aún no ha sido dada de alta la tarjeta MASTER

Modo cambio tarjeta MASTER

Modo dar de alta tarjetas

Modo dar de baja tarjetas

Modo configuración tiempo activación abrepuertas

Modo configuración tiempo puerta abierta

Modo normal. uerta cerrada

Modo normal. uerta abierta

Desbordamiento. Se está intentando dar de alta más tarjetas de las 400 permitidas

Para poder utilizar las tarjetas personales de proximidad, es

preciso activar el lector de tarjetas de proximidad.

El lector de proximidad dispone de unos indicativos luminosos,

cuyo significado es el siguiente:

Al presentar al lector una tarjeta dada de

alta se abrirá la puerta y se encenderá el

indicador verde. Se oirá una secuencia

de 4 "bips" rápidos, de confirmación.

Al presentar al lector una tarjeta no dada

de alta ni se abrirá la puerta ni se encen-

derá el indicador verde. Se oirá un sonido

de rechazo.

¡Bi-Bi-Bi-Bip!

Tarjeta

dada de

alta

¡Bep!

Tarjeta

NO dada de

alta

Pag 6

Master

¡ B i - B i - B i - B i p!

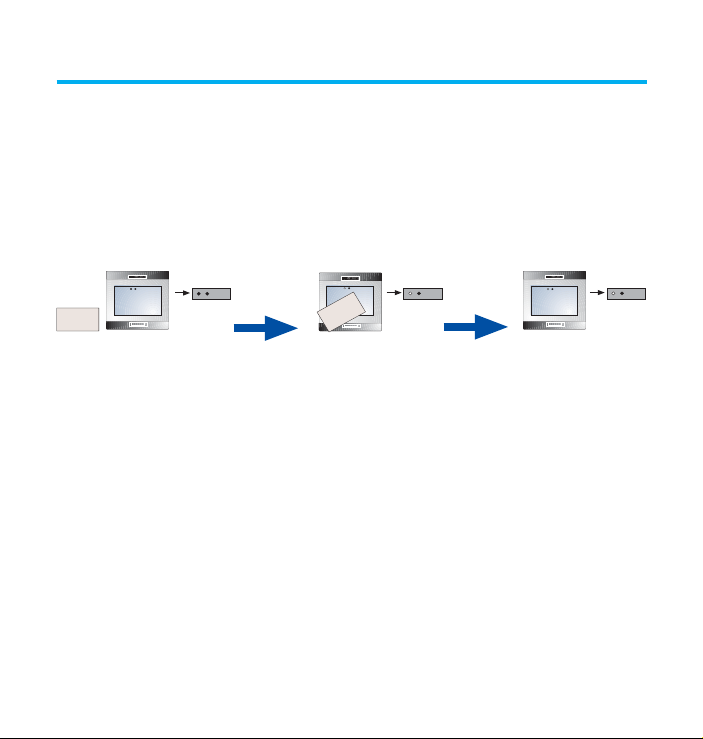

1. Marcar una de las tar-

jetas como MASTER.

Esta tarjeta no se po-

drá utilizar como tar-

jeta personal.

2. Presentar ésta tarjeta

al lector.

3 . El lector ya está ac-

tivado y listo para

funcionar tras dar

de alta las necesa-

rias tarjetas perso-

nales.

Activación del lector de tarjetas

Para activar el lector es preciso programar la tarjeta MASTER.

Esta es la tarjeta que servirá, posteriormente, para acceder a las

funciones de programación. El resto de funciones del KIT serán

operativas aunque no esté activado el lector de tarjetas.

El sistema tomará como tarjeta MASTER, la primera que se le

presente después de haber dado corriente al sistema.

Es muy importante no perder la tarjeta MASTER, pues será

necesaria para poder dar de alta o de baja tarjetas personales.

Pag 7

1. Presentar la tar-

jeta MASTER.

Los indicadores

mostrarán el es-

tado de "modo de

dar de alta tarje-

tas".

¡Bip!

¡Bip! ¡Bip!

¡Bip!

+-+-+-+-

¡Bip!

Master

TARJETA 2

TARJETA 1

Master

2. Presentar una tras otra todas las

tarjetas que se quiera dar de alta.

Anote en lugar seguro el código

de cada una e ellas, para futu-

ras referencias.

3. Presentar nueva-

mente la tarjeta

MASTER al finali-

zar, hasta que los

indicadores mues-

tren el estado de

"modo normal".

Un "bip" indicará que la tarjeta ha sido dada de alta correcta-

mente. Caso contrario indicará que ya habia sido dada de alta

previamente, o que la tarjeta es defectuosa.

Si se intenta dar de alta más de 400 tarjetas el sistema indica-

rá "desbordamiento" (Indicador "+" parpadeando durante 5 segun-

dos).

Dar de alta tarjetas personales

Es posible dar de alta hasta un total de 400 tarjetas, siguiendo

éstos pasos.

Pag 8

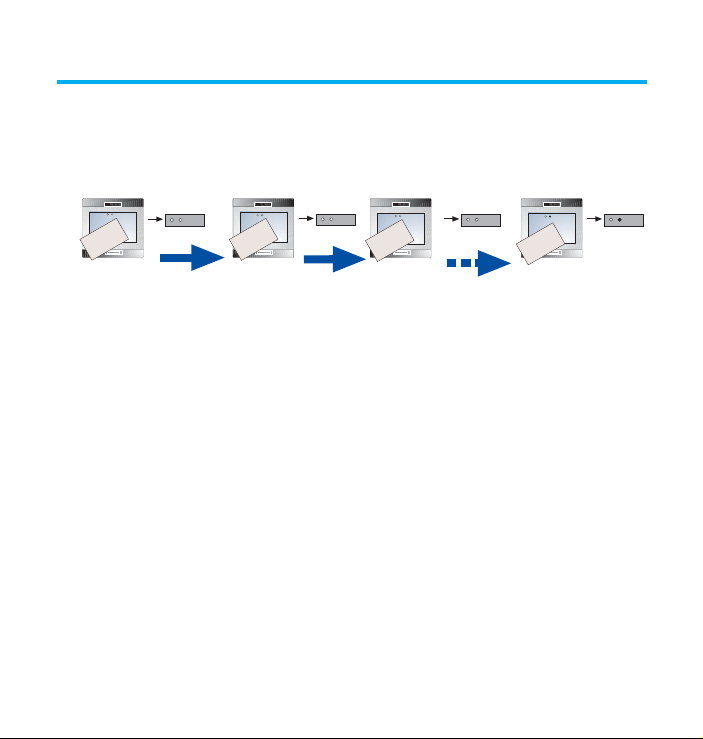

1. Presentar la tarjeta

MASTER (dos ve-

ces).

Los indicadores

mostrarán el esta-

do de "modo de

dar de baja tarje-

tas".

Dar de baja tarjetas personales

Para dar de baja tarjetas en el sistema es preciso disponer

físicamente de ellas. El procedimiento es el siguiente:

¡Bip!

+-+-+-+-

¡Bip!

Master

TARJETA 1

TARJETA 2

-+-

Master

¡Bip!

2. Presentar una tras otra todas las

tarjetas que se quiera dar de

baja.

Un bip confirmará la operación.

Caso contrario indica que la tar-

jeta no estaba da da de alta en el

sistema.

3. Presentar nueva-

mente la tarjeta

MASTER al finali-

zar, hasta que los

indicadores

muestren el esta-

do de "modo nor-

mal".

Para dar de baja tarjetas sin disponer de ellas pongase en

contacto con nuestro Servicio de Asistencia Técnica más cercano.

Pag 9

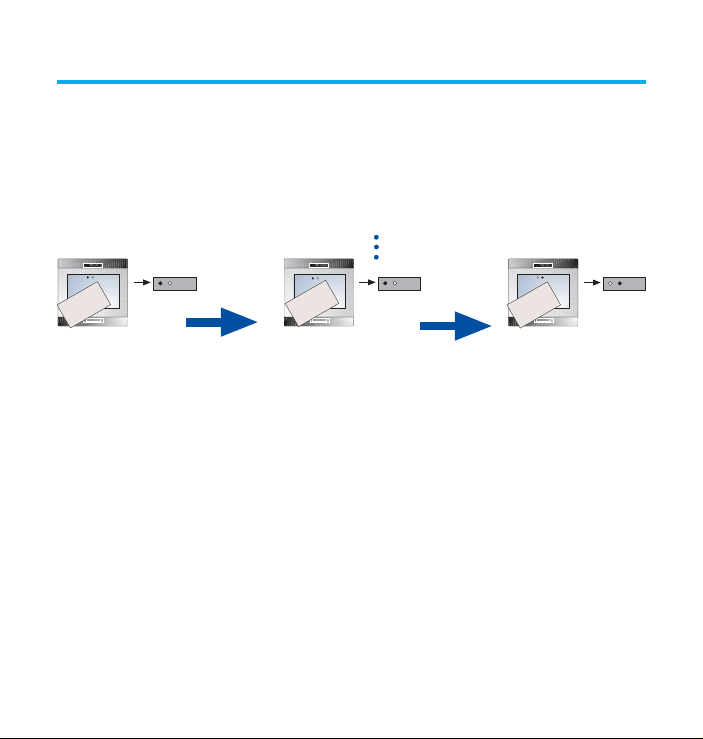

1. Presentar la tarjeta

MASTER (tres ve-

ces).

Los indicadores

mostrarán el estado

de "modo de confi-

guración tiempo de

activación abrepuer-

tas".

¡Bip!

Master

otra

tarjeta

2. Presentar una tarjeta cual-

quiera (excepto la MAS-

TER) tantas veces como

segundos se quiera es-

tablecer para la activación

del abrepuertas.

1 vez: 1 segundo

2 veces: 2 segundos...

3. Presentar nueva-

mente la tarjeta

MASTER al finali-

zar, hasta que los

indicadores mues-

tren el estado de

"modo normal".

Ajustar el tiempo de apertura de puerta

Este parámetro, ajustable entre 1 y 99, representa el tiempo en

segundos, que permanecerá activado el abrepuertas tras la pre-

sentación de una tarjeta dada de alta.

Pag 10

1. Presentar la tarjeta

MASTER (cuatro

veces). L o s

indicadores mos-

trarán el estado de

"modo de configu-

ración tiempo de

puerta abierta".

Ajustar el tiempo de puerta abierta

Este parámetro, ajustable entre 0 y 99, representa el tiempo en

segundos tras el cual comenzará a sonar una alarma sonora in-

corporada en el lector, mientras permanezca la puerta abierta. Se

requiere la instalación de un sensor magnético de puerta. Ver es-

quema.

Inicialmente, ésta función está inhabilitada (valor 0), por lo que

si se quiere habilitar habrá que seguir éstos pasos.

Master

¡Bip!

Master

¡Bip!

otra

tarjeta

¡Bip!

2. Presentar una tarjeta cual-

quiera (excepto la MASTER)

tantas veces como segun-

dos se quiera establecer

para la detección de puerta

abierta.

Ver NOTA.

3. Presentar nueva-

mente la tarjeta

MASTER al finali-

zar, hasta que los

indicadores mues-

tren el estado de

"modo normal".

NOTA:

La primera vez que se la presenta la tarjeta inhabilita ésta opción.

Las restantes veces la habilitan e incrementan el tiempo tantos

segundos como veces le es presentada.
