Dia-Trennsystem DSC-AG 230
1 Technische Daten
Absaughaube DCC-AG 230
Werkzeug- 230 mm
Scheibendicke
mit Leiste max. 3 mm
ohne Leiste max. 6,5 mm
Trenntiefe 59 mm
ohne Führungsschiene 63 mm
Absaugschlauch- 27/36 mm
Gewicht 3,2 kg
Winkelschleifmaschine AG 230-26 R
Spannung 220–240 V
Netzfrequenz 50/60 Hz
Nennaufnahme 2600 W
Leerlaufdrehzahl 6600 min–1
Umfangsgeschwindigkeit 80 m/s
Schleifspindelgewinde M 14
Anlaufstrombegrenzung •
Gewicht 5,9 kg
Schutzklasse II /
2 Symbole
Doppelte Isolation
Warnung vor allgemeiner Gefahr
Warnung vor Stromschlag
Schutzbrille tragen!
Gehörschutz tragen!
Anleitung/Hinweise lesen
Nicht in den Hausmüll geben
Hinweis, Tipp
3 Geräteelemente

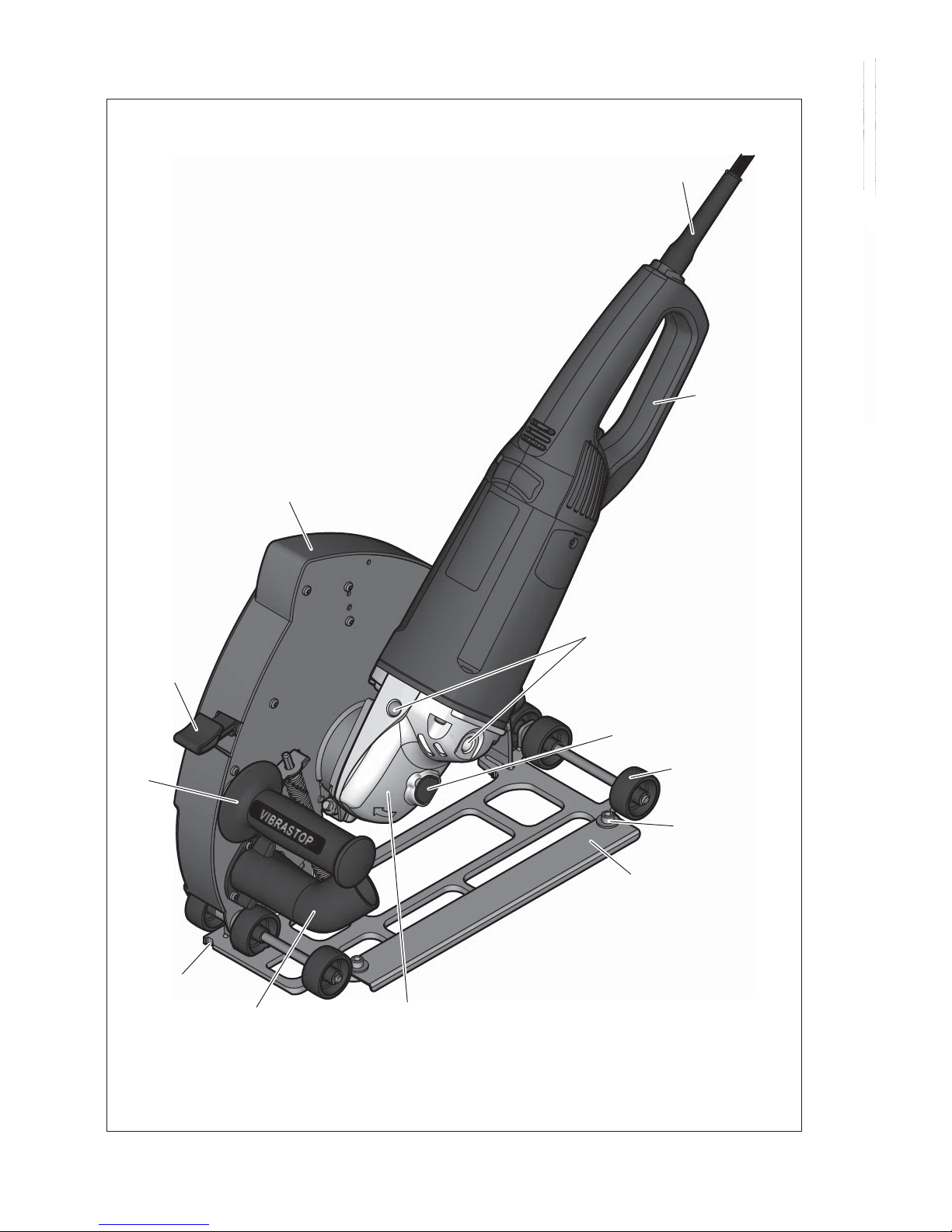

[1-1] Verriegelungsknopf
[1-2] Absaughaube
[1-3] Netzanschlussleitung
[1-4] Winkelschleifer
[1-5] Gewinde für Zusatzgriff
[1-6] Spindelarretierung
[1-7] Rollen
[1-8] Spieleinstellschraube
[1-9] Leistenführung
[1-10] Getriebegehäuse
[1-11] Absaugstutzen
[1-12] Schnittanzeige
[1-13] Zusatzgriff
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Die angegebenen Abbildungen befinden sich am
Anfang der Betriebsanleitung.
4 Bestimmungsmäße Verwendung
Das Dia-Trennsystem, bestehend aus Winkel-
schleifer und Absaughaube, ist bestimmt zum
Nuten und Trennen von Beton- oder Steinwerk-
stoffen ohne Wasser.
Die Absaughaube ist nicht zum Einsatz mit Win-
kelschleifer mit Auswuchteinheit bestimmt (Ma-
schinen mit der Bezeichnung AB). Hierbei be-
steht die Gefahr, dass sich die Führungsschiene
einschneidet, ebenfalls stimmt die Position der
Schnittanzeige nicht.
Für Schäden durch unsachgemäße Verwendung
haftet der Benutzer.
5 Sicherheitshinweis
5.1 Allgemeine Sicherheitshinweise
Warnung! Lesen Sie sämtliche Sicher-
heitshinweise und Anweisungen. Fehler
bei der Einhaltung der Warnhinweise und Anwei-
sungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Be-
griff „Elektrowerkzeug“ bezieht sich auf netzbe-
triebene Elektrowerkzeuge (mit Netzkabel) und
auf akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
5.2 Sicherheitshinweise für alle Anwendun-
gen
Gemeinsame Sicherheitshinweise zum Schlei-
fen, Trennschleifen und Schleifen mit der Draht-
bürste:
a) Dieses Elektrowerkzeug ist zu verwenden als
Schleifmaschine, Schleifmaschine mit Schleif-
papier, Schleifmaschine mit Drahtbürste oder
als Trennschleifer. Beachten Sie alle Sicher-
D
9
heitshinweise, Anweisungen, Darstellungen
und Daten, die Sie mit dem Gerät erhalten.
Wenn Sie folgende Anweisungen nicht beach-
ten, kann es zu elektrischem Schlag, Feuer
und/oder schweren Verletzungen kommen.
b) Dieses Elektrowerkzeug ist nicht geeignet
zum Polieren. Verwendungen, für die das Elek-
trowerkzeug nicht vorgesehen ist, können Ge-
fährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Zubehör, das vom Her-
steller nicht speziell für dieses Elektrowerk-
zeug vorgesehen und empfohlen wurde. Nur
weil Sie das Zubehör an Ihrem Elektrowerk-
zeug befestigen können, garantiert das keine
sichere Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf dem
Elektrowerkzeug angegebene Höchstdreh-
zahl. Zubehör, das sich schneller als zulässig
dreht, kann zerbrechen und umherfliegen.
e) Außendurchmesser und Dicke des Einsatz-
werkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch be-
messene Einsatzwerkzeuge können nicht aus-
reichend abgeschirmt oder kontrolliert wer-
den.
f) Schleifscheiben, Flansche, Schleifteller
oder anderes Zubehör müssen genau auf die
Schleifspindel Ihres Elektrowerkzeugs pas-
sen. Einsatzwerkzeuge, die nicht genau auf die
Schleifspindel des Elektrowerkzeugs passen,
drehen sich ungleichmäßig, vibrieren sehr
stark und können zum Verlust der Kontrolle
führen.
g) Verwenden Sie keine beschädigten Einsatz-
werkzeuge. Kontrollieren Sie vor jeder Ver-
wendung Einsatzwerkzeuge wie Schleifschei-
ben auf Absplitterung und Risse, Schleifteller
auf Risse, Verschleiß oder starke Abnutzung,
Drahtbürsten auf lose oder gebrochene Dräh-
te. Wenn das Elektrowerkzeug oder das Ein-
satzwerkzeug herunterfällt, überprüfen Sie,
ob es beschädigt ist, oder verwenden Sie ein
unbeschädigtes Einsatzwerkzeug. Wenn Sie
das Einsatzwerkzeug kontrolliert und einge-
setzt haben, halten Sie und in der Nähe be-
findliche Personen sich außerhalb der Ebene
des rotierenden Einsatzwerkzeugs auf und
lassen Sie das Gerät eine Minute lang mit
Höchstdrehzahl laufen. Beschädigte Einsatz-
werkzeuge brechen meist in dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung Vollge-
sichtsschutz, Augenschutz oder Schutzbrille.
Soweit angemessen, tragen Sie Staubmaske,
Gehörschutz, Schutzhandschuhe oder Spezi-
alschürze, die kleine Schleif- und Materialp-
artikel von Ihnen fernhalten. Die Augen sollen
vor herumfliegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendungen
entstehen. Staub- oder Atemschutzmaske
müssen den bei der Anwendung entstehen-
den Staub filtern. Wenn Sie lange lautem Lärm
ausgesetzt sind, können Sie einen Hörverlust
erleiden.
i) Achten Sie bei anderen Personen auf sicheren
Abstand zu Ihrem Arbeitsbereich. Jeder, der
den Arbeitsbereich betritt, muss persönliche
Schutzausrüstung tragen. Bruchstücke des
Werkstücks oder gebrochene Einsatzwerkzeu-
ge können wegfliegen und Verletzungen auch
außerhalb des direkten Arbeitsbereichs verur-
sachen.
j) Halten Sie das Elektrowerkzeug nur an den
isolieren Griffflächen,wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene
Netzkabel treffen kann. Der Kontakt mit ei-
ner spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen
und zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehenden
Einsatzwerkzeugen fern. Wenn Sie die Kont-
rolle über das Gerät verlieren, kann das Netz-
kabel durchtrennt oder erfasst werden und
Ihre Hand oder Ihr Arm in das sich drehende
Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals ab,
bevor das Einsatzwerkzeug völlig zum Still-
stand gekommen ist. Das sich drehende Ein-
satzwerkzeug kann in Kontakt mit der Ablage-
fläche geraten, wodurch Sie die Kontrolle über
das Elektrowerkzeug verlieren können.
m)Lassen Sie das Elektrowerkzeug nicht lau-
fen, während Sie es tragen. Ihre Kleidung kann
durch zufälligen Kontakt mit dem sich drehen-
den Einsatzwerkzeug erfasst werden und das
Einsatzwerkzeug sich in Ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüftungsschlitze
Ihres Elektrowerkzeugs. Das Motorgebläse
zieht Staub in das Gehäuse, und eine starke
Ansammlung von Metallstaub kann elektrische
Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in
der Nähe von brennbaren Materialien. Funken
können diese Materialien entzünden.
10
p) Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwen-
dung von Wasser oder anderen flüssigen Kühl-
mitteln kann zu einem elektrischen Schlag
führen.
Weitere Sicherheitshinweise für alle Anwendun-
gen
Rückschlag und entsprechende Sicherheitshin-
weise
Rückschlag ist eine natürliche Reaktion infol-
ge eines hakenden oder blockierten drehenden
Einsatzwerkzeugs, wie Schleifscheibe, Schleiftel-
ler, Drahtbürste usw. Verhaken oder Blockieren
führt zu einem abrupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein unkontrol-
liertes Elektrowerkzeug gegen die Drehrichtung
des Einsatzwerkzeugs an der Blockierstelle be-
schleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt
oder blockiert, kann sich die Kante der Schleif-
scheibe, die in das Werkstück eintaucht, verfan-
gen und dadurch die Schleifscheibe ausbrechen
oder einen Rückschlag verursachen. Die Schleif-
scheibe bewegt sich dann auf die Bedienperson
zu oder von ihr weg, je nach Drehrichtung der
Scheibe an der Blockierstelle. Hierbei können
Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs.
Er kann durch geeignete Vorsichtsmaßnahmen,
wie nachfolgend beschrieben, verhindert werden.
a) Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in
eine Position, in der Sie die Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um die größt-
mögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente beim Hochlauf zu
haben. Die Bedienperson kann durch geeigne-
te Vorsichtsmaßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das Einsatz-
werkzeug kann sich beim Rückschlag über Ihre
Hand bewegen.
c) Meiden Sie mit Ihrem Körper den Bereich, in
den das Elektrowerkzeug bei einem Rück-
schlag bewegt wird. Der Rückschlag treibt das
Elektrowerkzeug in die Richtung entgegenge-
setzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich
von Ecken, scharfen Kanten usw. Verhindern
Sie, dass Einsatzwerkzeuge vom Werkstück
zurückprallen und verklemmen. Das rotieren-
de Einsatzwerkzeug neigt bei Ecken, scharfen
Kanten oder wenn es abprallt dazu, sich zu
verklemmen. Dies verursacht einen Kontroll-
verlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt. Solche Einsatzwerkzeuge verursa-
chen häufig einen Rückschlag oder den Verlust
der Kontrolle über das Elektrowerkzeug.
Zusätzliche Sicherheitshinweise zum Schleifen
und Trennschleifen
Besondere Sicherheitshinweise zum Schleifen
und Trennschleifen
a) Verwenden Sie ausschließlich die für Ihr Elek-
trowerkzeug zugelassenen Schleifkörper
und die für diese Schleifkörper vorgesehe-
ne Schutzhaube. Schleifkörper, die nicht für
das Elektrowerkzeug vorgesehen sind, können
nicht ausreichend abgeschirmt werden und
sind unsicher.
b) Die Schutzhaube muss sicher am Elektro-
werkzeug angebracht und für ein Höchst-
maß an Sicherheit so eingestellt sein, dass
der kleinstmögliche Teil des Schleifkörpers
offen zum Bediener zeigt. Die Schutzhaube
hilft, die Bedienperson vor Bruchstücken, zu-
fälligem Kontakt mit dem Schleifkörper sowie
Funken, die Kleidung entzünden könnten, zu
schützen.
c) Schleifkörper dürfen nur für die empfohle-
nen Einsatzmöglichkeiten verwendet werden.
Zum Beispiel: Schleifen Sie nie mit der Seiten-
fläche einer Trennscheibe. Trennscheiben sind
zum Materialabtrag mit der Kante der Scheibe
bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann sie zerbrechen.
d) Verwenden Sie immer unbeschädigte Spann-
flansche in der richtigen Größe und Form für
die von Ihnen gewählte Schleifscheibe. Ge-
eignete Flansche stützen die Schleifscheibe
und verringern so die Gefahr eines Schleif-
scheibenbruchs. Flansche für Trennscheiben
können sich von den Flanschen für andere
Schleifscheiben unterscheiden.
e) Verwenden Sie keine abgenutzten Schleif-
scheiben von größeren Elektrowerkzeugen.
Schleifscheiben für größere Elektrowerkzeu-
ge sind nicht für die höheren Drehzahlen von
kleineren Elektrowerkzeugen ausgelegt und
können brechen.
Indice
Lingue:
Altri manuali Festool Taglierina
Festool
Festool DSC-AGC 18 FH Manuale utente
Festool
Festool DSC-AGC 18 FH Manuale utente
Festool
Festool DSC-AG 125 Istruzioni per l'installazione
Festool
Festool VN-HK85 130X16-25 Istruzioni per l'installazione
Festool
Festool RENOFIX RG 80 E Istruzioni per l'installazione
Festool
Festool RG 80 E Manuale utente
Festool
Festool OFK 500 Q Istruzioni per l'installazione
