Fiesta ESD45055-BC303 Manuale utente

ESD45055-BC303

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in

an individually sealed bag that is identified with

respect to its application. These sealed bags will

be referenced in the appropriate assembly step.

Siga por favor estas instrucciones

cuidadosamente. Mucho del hardware requerido

para montar esta parrilla estÆ en un bolso

individualmente sellado que se identifique con

respecto a su uso. Estos bolsos sellados serÆ n

referidos al paso apropiado de la asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer’s instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante pod a dar lugar a daæos corporales

y/o a daæos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos ¡- especialmente segœn lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

Precauci n: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

Install Wheels

Instalarálasruedas

Wheel

Rueda

Axle

árbol

Place Axle Through Wheel Center. Push Axle into Clip Until it Snaps in Place.

Acomodaelárbolatravésdecentrodelarueda.Empujeelárbolenelcliphastaqueseencajaapresiónenlugar.

Leg Extensions

Extensionesdelapierna

WHEELS AND LEG EXTENSIONS

RUEDASY EXTENSIONES DE LA PIERNA

Install Leg Extensions.

Position LEFT LEG ASSEMBLY as Shown and Insert Leg Extensions.

Turn Assembly Over and Tap Leg Extensions Against a Hard Surface (If Necessary)

Until Fully Seated.

Instalarlasextensionesdelapierna.Acomodaelensamblajeizquierdodelapiernasegúnlomostradoeinserte

lasextensionesdelapierna. Dévueltaalensamblajelasextensionesexcesivasydelaetiquetadelapierna

contraunasuperficiedura(encasodenecesidad)hastaqueestáasentadocompletamente.

Right Hand Leg Assembly

AsambleaDelaPiernaDe

laManoDeRigth Hubcap

Left Hand Leg Assembly

AsambleaDelaPiernaDe

laManoizquierda

START

COMIENZO

Cross Member

miembrocruzado Channel Clamp

abrazaderadelcanal

Carriage Bolt

ElCerrojodecoche

Cup Washer

arandeladelataza

Wing Nut

LaNuezdelala

Left End

Bottom Support

ayudadelfondo

delextremoizquierdo

1/4" - 20 X 2-1/2" Carriage Bolt

1/4”-20X 2-1/2” El Cerrojodelcoche

Cup Washer

arandeladelataza 1/4" Wing Nut

LaNuezdelala

Channel Clamp Installed

AbrazaderaDelCanalInstalada

Install Cross Member as Shown.

Instalaramiembrocruzado según lo mostrado.

Wing Nut

LaNuezdelala

Right End (Tank)

tanquedelextremo

(derecho)

CHASSIS ASSEMBLY

ASAMBLEADECHASIS

1/4-20 J BOLT

1/4PERNO DeJ

1/4-20 Wing Nut

1/4-20la muezdelala

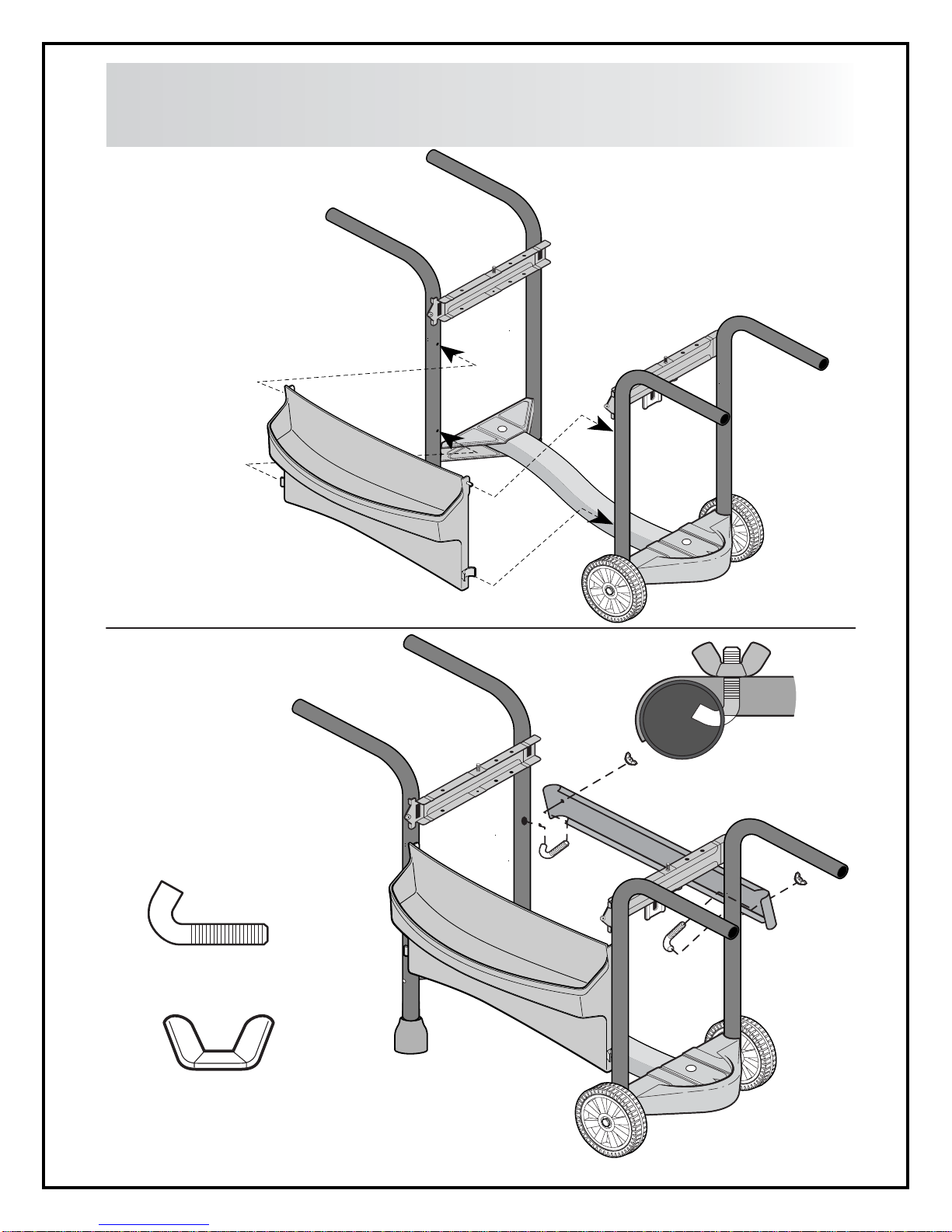

Install Front Panel.

Instalarel PanelDelantero

Install Back Support

Instaledetrás laayuda

FRONT PANEL AND BACK SUPPORT

PANEL DELANTEROYAYUDATRASERA

Locate hardware in back

support bag pack.

Localiceel hardwareenpaquete

traserodel bolsodela ayuda.

Attach Screw as Shown.

Tornillo según lo mostrado.

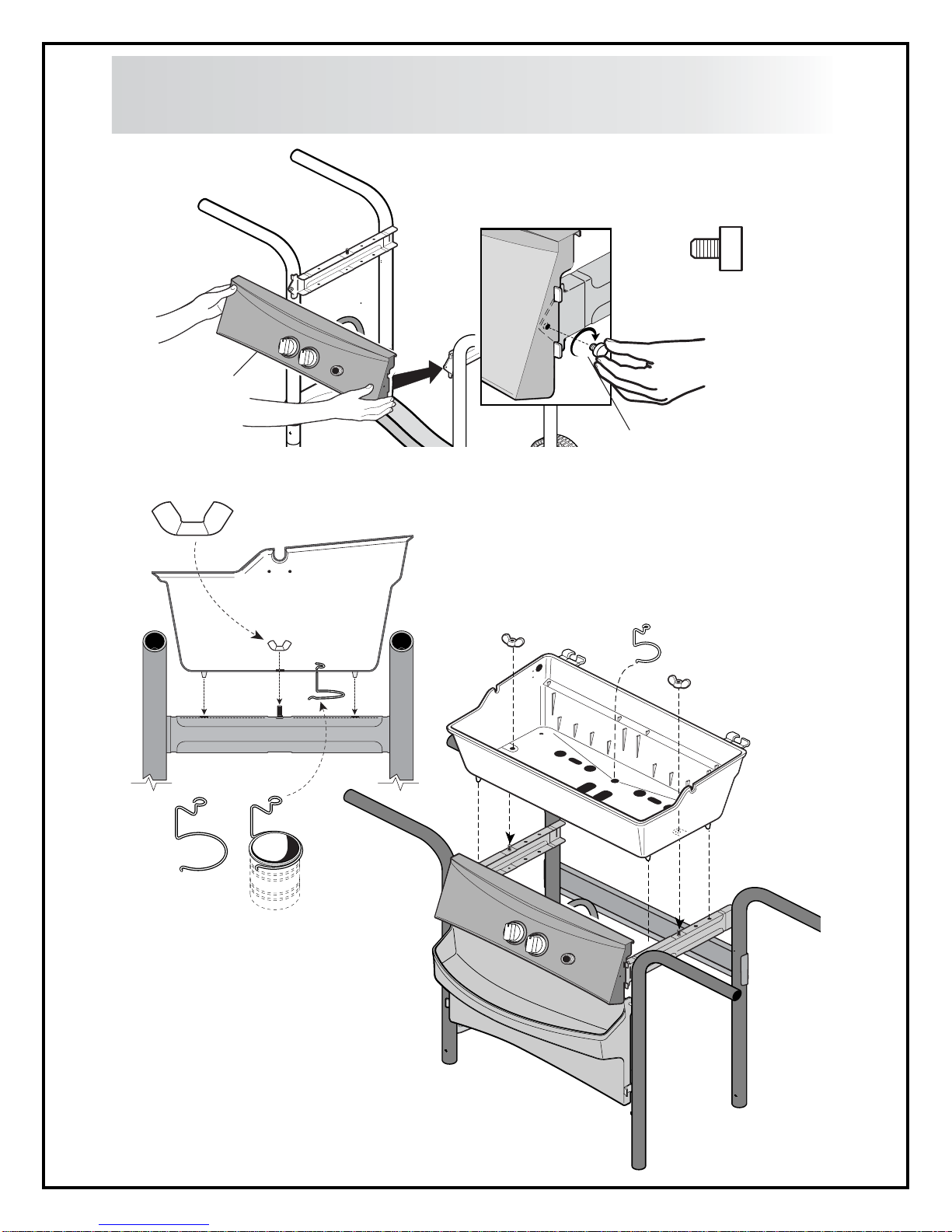

Install Console

as Shown.

Instalarconsola

segúnlomostrado.

Installation of Console to Leg Assembly.

Instalacióndela consola al ensamblajedelapierna.

CONSOLE AND BASE

CONSOLAY BASE

Install Base Casting and Grease Cup Clip

Instalarelbastidor bajo y engraseelclipde la taza

Soup Can not Supplied with Grill.

Lasopano puede provisto delaparrilla.

Console Mounting Screw

Tornillo De Montaje

De la Consola

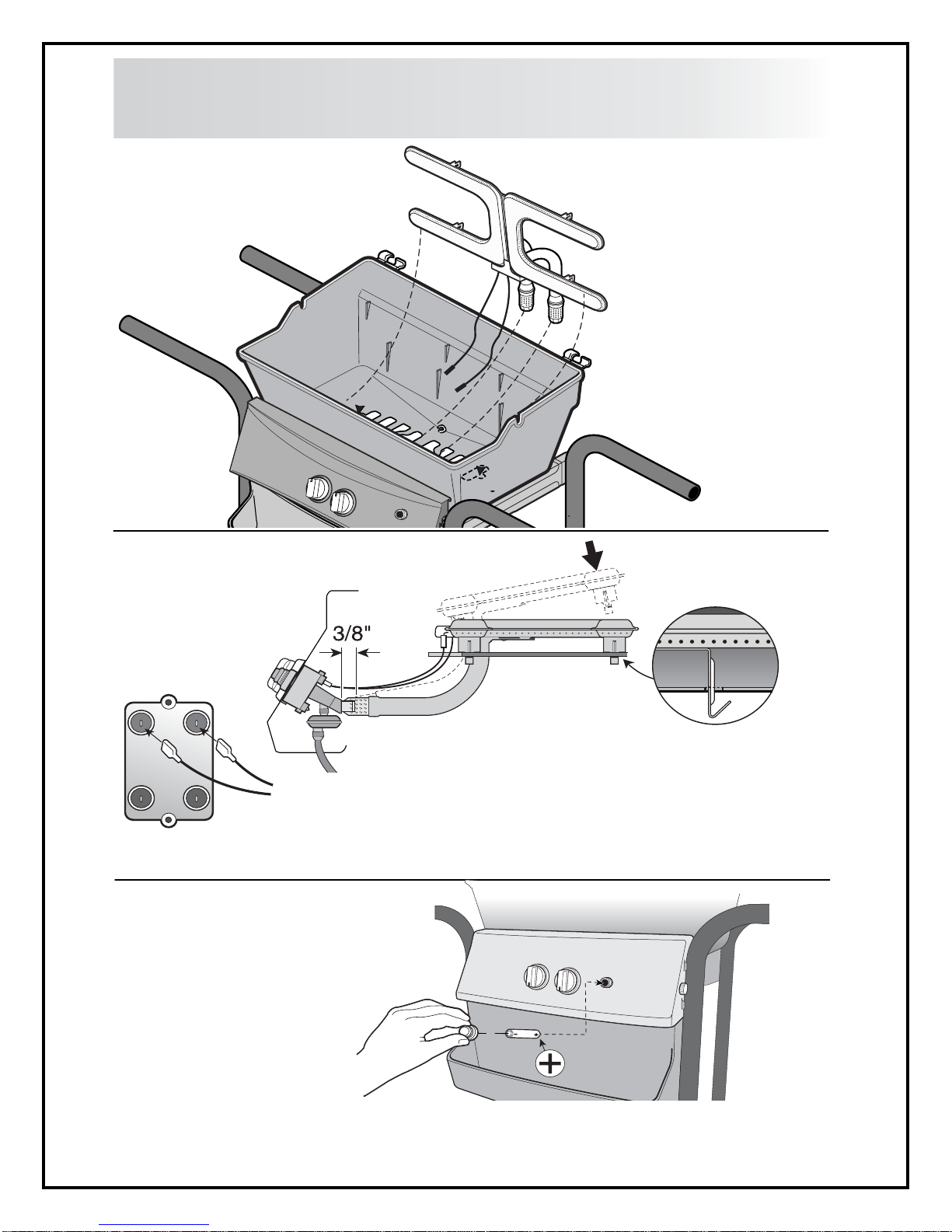

BURNER AND IGNITER

HORNILLAY ENCENDEDOR

"H" Burner

HornillaDe"H"

Install H Burner as Shown.

InstalarhornilladelaHsegún

lomostrado.

Note: Be Sure Valves Fit into Burner Tubes During Console Installation.

Nota:Este seguro quelasválvulas encaje biendurantela instalación de

laconsola.

Hook Electrode wire to igniter using long (10") Jumper Wire.

Hook Green ground wire to igniter. (any terminal on igniter)

Engancheel alambre delelectrodoal encendedor usando(10")

elalambre de puentelargo.

Alambrede tierra verdedel

ganchoal encendedor.

Igniter may not be exactly as shown.

Encendedorpuede no estarexactamentesegún lo demostrado.

NOTE: After wiring main burner bundle wires

together and wire tie around them.

Despuésalambres principales delpaquetede la hornilla

delcableado junto ylazodel alambre alrededordeellos.

Enlarged View of

Burner Installed.

Vistaagrandada de

lahornilla instalada.

BATTERY•PILE

AAA

Install Battery and Ignitor

Button as shown.

Instalela batería yelbotón de

Ignitorsegún lo demostrado.

Locate battery in the electronic

ignitor bag pack.

Localicela batería enel

paqueteelectrónico del bolso

delignitor.

Note: Feed the two ignition

wires from the burner

through the front hole of

the casting.

Nota:Alimente los dos

alambresde la ignicióndela

hornillaa través delagujero

delanterodel bastidor.

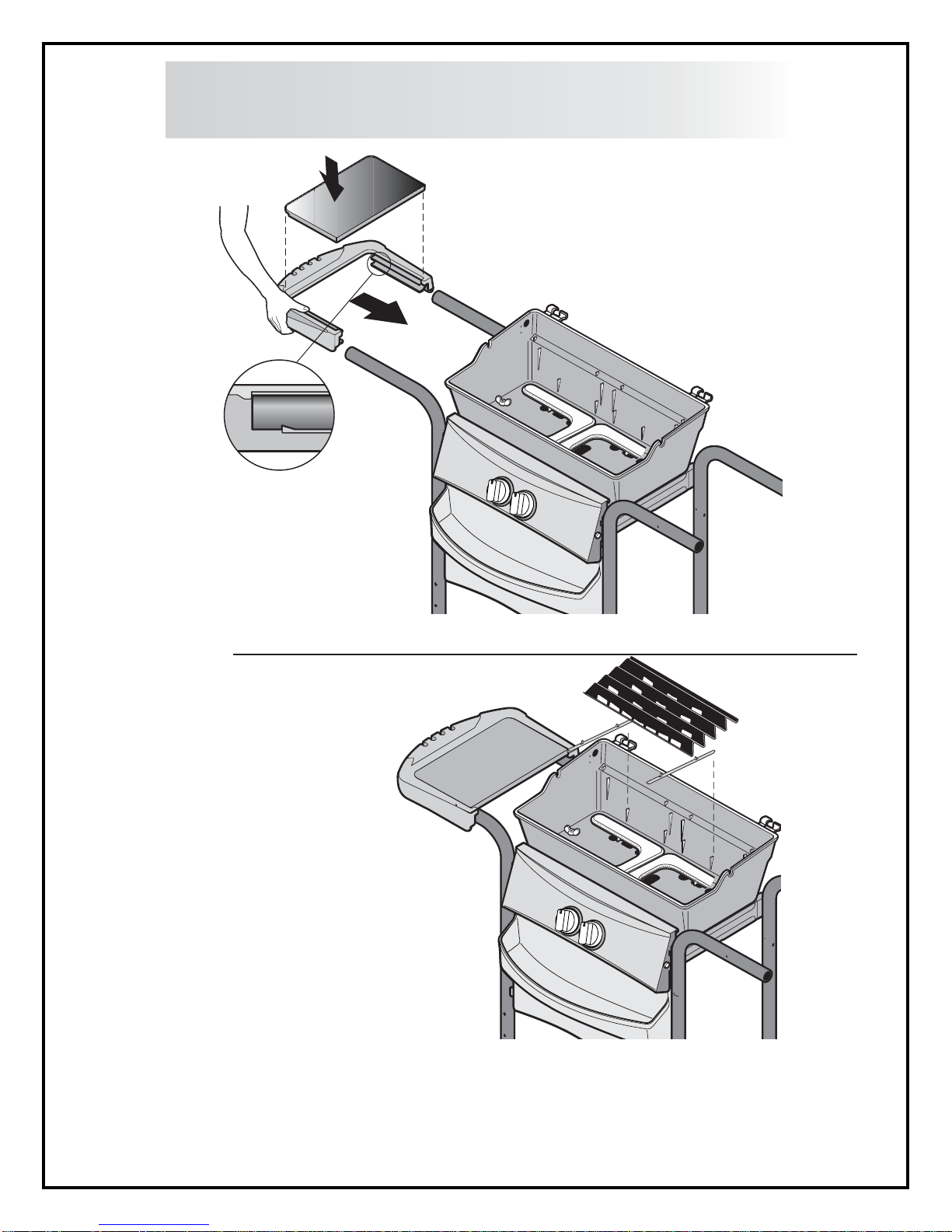

SHELF AND FLAME TRAP

TRAMPA DELESTANTEYDE LLAMA

Install Side Shelf.

Instalarel desvío

lateraldel estante.

Slide Shelf onto Legs.

Tabs on Underside of Shelf

will Snap into Notches as Shown.

Resbaleel estante sobrelas piernas.

Lastabulaciones en elsuperficie

inferiordel estante seencajarán a

presiónhacia muescas segúnlo

mostrado.

Install Two Support Rods and

Flame Trap as Shown.

Instalados varillas deayuda

ytrampa de fuegocomo

mostrador.

SIDE BURNER ASSEMBLY

ASAMBLEALATERALDELAHORNILLA

Install Push Pin Through

Rear Burner Base into

Leg as Shown (Side burner

bag pack).

Instalar el contacto del

empuje a través de base

posterior de la hornilla

en la pierna según lo

mostrado (paquete lateral

del bolso de la hornilla).

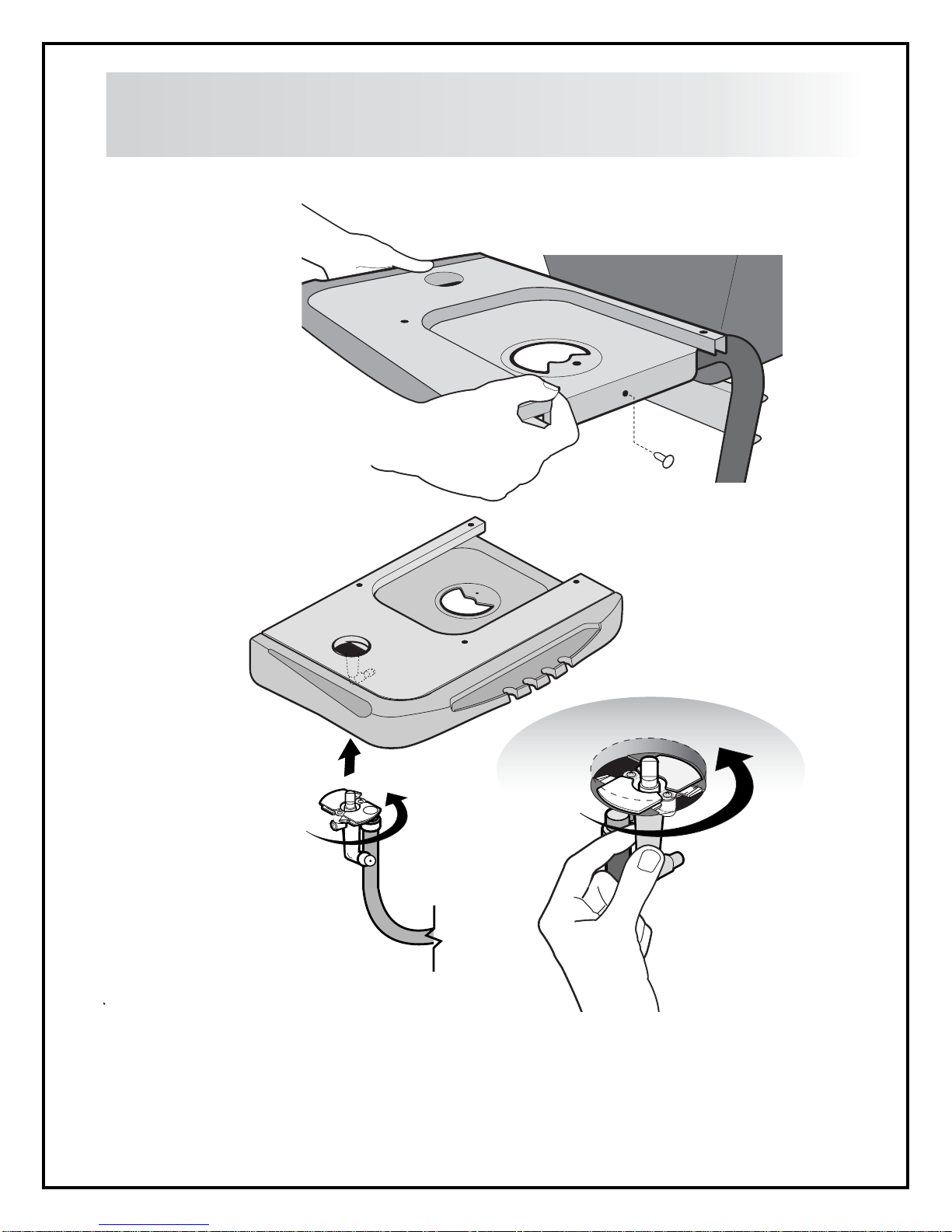

Slide Side Burner Base Assembly

Over Legs Until Front Trim Snaps

into Place. (Reference Side Shelf Installation.)

Las piernas excesivas de la hornilla de la diapositiva

del ensamblaje lateral de la base hasta ajuste delantero

se encajan a presión hacia lugar.

(Instalación lateral del estante de la

referencia.)

Note:

Remove regulator and side

burner valve from poly bag

(assembly is factory attached

to the rear of the console).

Nota:

Quite el regulador y la

válvula lateral de la hornilla

de bolso poly (el ensamblaje

es fábrica asociada en la parte

trasera de la consola).

Install Side Burner Valve Bracket in Opening and Rotate 90 Degrees

Counter-Clockwise to Snap into Place.

Instalar el corchete lateral de la válvula de la hornilla en la apertura y rote 90 grados contrario en

sentido de las agujas del reloj al broche de presión en lugar.

Install Side Burner Base Assembly and Valve Attachment.

Instale la conexión lateral del ensamblaje y de la válvula de la hornilla.

SIDE BURNER ASSEMBLY

ASAMBLEALATERALDELAHORNILLA

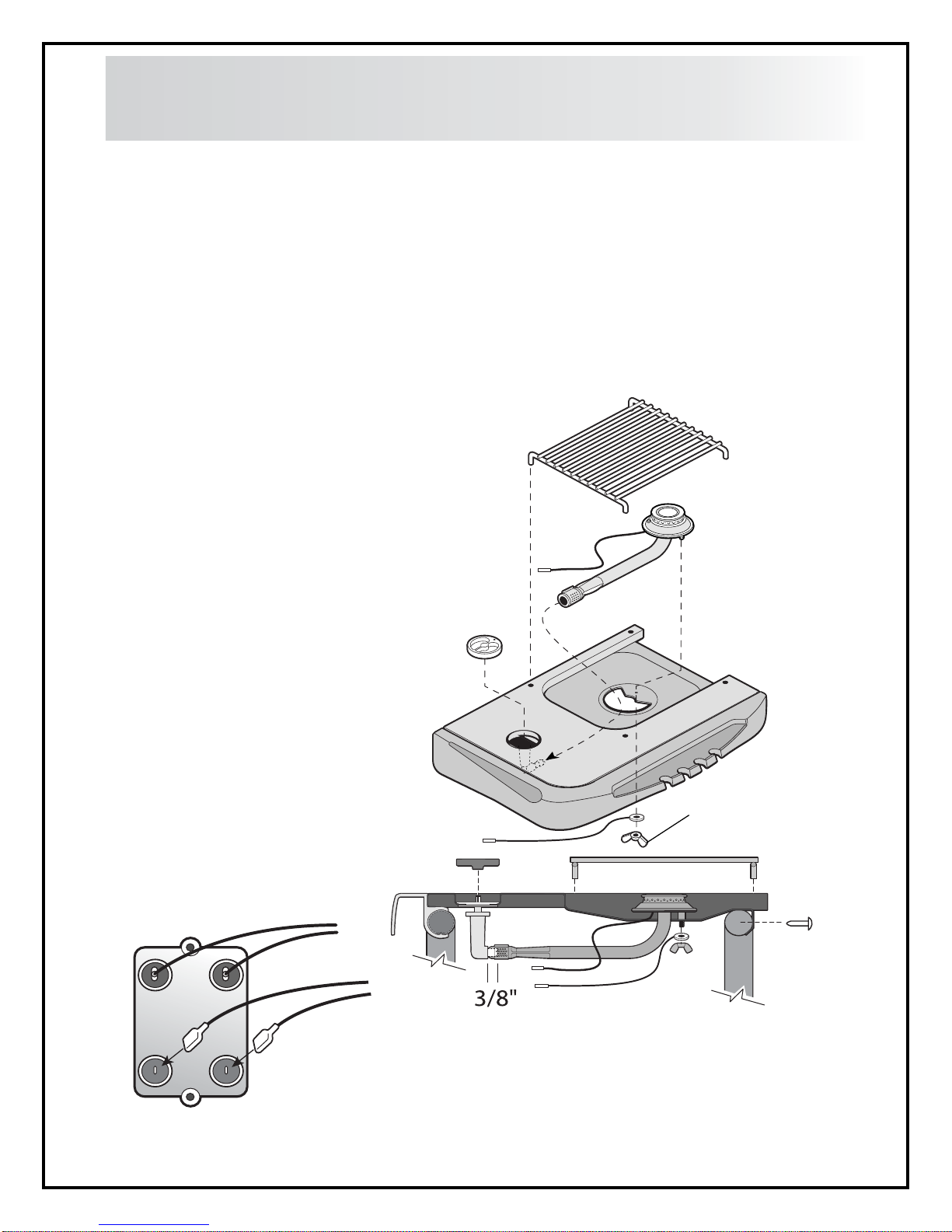

Install Side Burner.

Instalarlaconexiónlateral.

#10-24 Wing Nut

#10-24tuercadeala

Igniter may not be exactly as shown.

Encededorpuedenoestarexactamentesegúnlodemostrado.

NOTE: After wiring side burner, bundle wires together

and wire tie through a hole in casting support to

ensure the tank can be installed and removed freely.

NOTA: Después de hornilla dela cara tela, el

paqueteataconalambrejuntoyellazodel

alambreatravésdeunagujeroenlaayudadel

bastidorparaasegurareltanquesepuedeinstalar

yquitarlibremente.

Hook Electrode wire to igniter (using short (3") Jumper Wire

if necessary). Hook Green ground wire to igniter. (Rear Side

of Console) (remaining 2 terminals on igniter)

Engancheelalambredelelectrodoalencendedorusando

brevemente(3")elalambredepuente(encasode

necesidad).Engancheelalambredetierraverdeal

encendedor. (lado trasero dela consola)

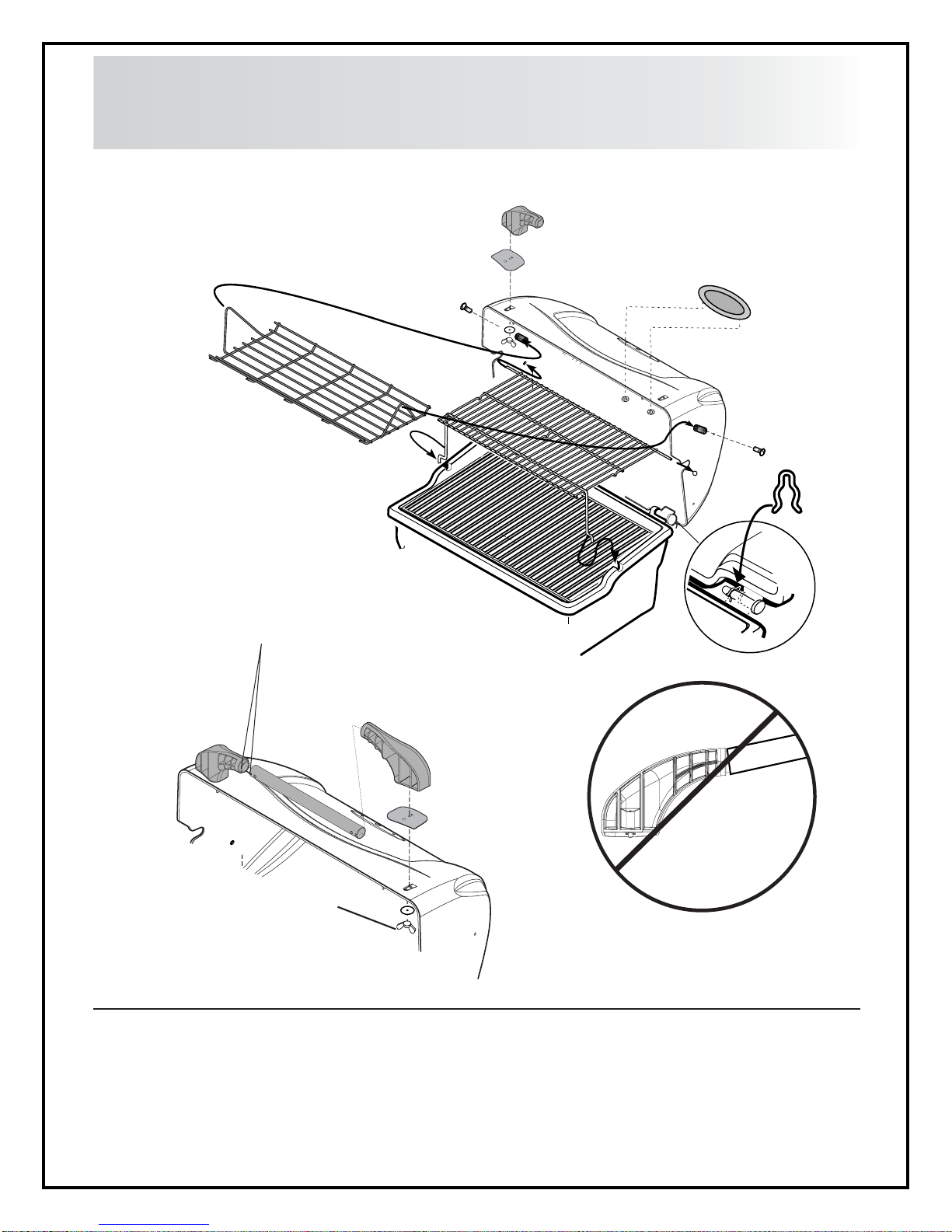

Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.

Instalela tapa,manija, cocinandorejilla, el estanteque secalienta, elclip dela bisagra,yla

insignia.

Use handle bag pack, swing

rack bag pack and Logo bag

pack.

El paquete del bolso de la manija

del uso, el paquete del bolso del

estante del oscilación y el bolso

de la insignia embalan.

LID INSTALLATION

INSTALACI”NDELTAPA

Note: Notches in handle tube mate with tab

inside handle cap.

Nota:Las muescasen tubode la manijase acoplan

conrealzan elcasquillo interiorde la manija.

Tighten wing nuts securely.

Aprietelastuercasdealacon

seguridad. Note: Keep handle tube aligned with end caps

at all times.

Nota:La manijatubo dela subsistencia alineó

conlos casquillosde extremosiempre.

Note to customer:

Wire tie attachment: Please ensure that no uninsulated

connectors are near a metal surface.

Notaal cliente:

Accesoriodel lazodel alambre:Asegúrese por favorde

queno hayconectadores sinaislar cerca deuna superficiedel metal.

Indice

Altri manuali Fiesta Griglia

Fiesta

Fiesta EZT34535-B303 Manuale utente

Fiesta

Fiesta ESD45055-BC347 Manuale utente

Fiesta

Fiesta Outdoor Gas Barbeque / Grill Manuale utente

Fiesta

Fiesta ESD45055-BC305 Manuale utente

Fiesta

Fiesta Cook-Rite EL30052 Guida di riferimento rapido

Fiesta

Fiesta EZT40040-P339 Manuale utente

Fiesta

Fiesta EA34552 Manuale utente

Fiesta

Fiesta EZA34545 P314 Manuale utente

Fiesta

Fiesta EHA2240-B404 Manuale utente

Fiesta

Fiesta EZT34535-B403 Manuale utente

Fiesta

Fiesta Express Aruba Manuale utente

Fiesta

Fiesta EZT34545 B307 Manuale utente

Fiesta

Fiesta EZT40040-T402 Manuale utente

Fiesta

Fiesta EZT40050-P340 Manuale utente

Fiesta

Fiesta Express Classic EH34540 Manuale utente

Fiesta

Fiesta Blue Ember Grills FG50057 Manuale utente

Fiesta

Fiesta EZT40040-B312 Manuale utente

Fiesta

Fiesta OUTDOOR GAS BARBEQUE EZA34545-B403 Manuale utente

Fiesta

Fiesta Express Cook-Rite EL30046 Manuale utente

Fiesta

Fiesta EZT34545-B307 Manuale utente

Fiesta

Fiesta EHA2235-B401 Manuale utente

Fiesta

Fiesta EZT40040-P301 Manuale utente

Fiesta

Fiesta EZA24025-B405 Manuale utente

Fiesta

Fiesta EZA30030-B305 Manuale utente

Manuali Griglia popolari di altre marche

Orbegozo

Orbegozo GR 2300 Manuale utente

bora

bora PT11 Manuale utente

Klarstein

Klarstein 10031664 Manuale utente

Garland

Garland MWE3W Manuale utente

Char-Broil

Char-Broil 463722714 Manuale utente

Nexgrill

Nexgrill 720-0830HK Manuale utente

Kenmore

Kenmore 415.16123800 Manuale utente

Camp Chef

Camp Chef PG24CLAU Manuale utente

Tucker Barbecues

Tucker Barbecues GTR Series Istruzioni per il montaggio

Monogram

Monogram ZGG540NCP1SS Manuale utente

Equipex

Equipex Sodir Savoy Manuale utente

Gaggenau

Gaggenau VR 414 610 Manuale utente

Miele

Miele KM 408-1 Manuale utente

George Foreman

George Foreman GGR50B Manuale utente

AOG

AOG T series Manuale utente

Gorenje

Gorenje TG2000CB Manuale di istruzioni

Weber

Weber Genesis Silver-B Permamount NG 051701 Manuale utente

Glen

Glen SA 3037 Manuale utente
