ITEM NO. Description Part Number QTY.

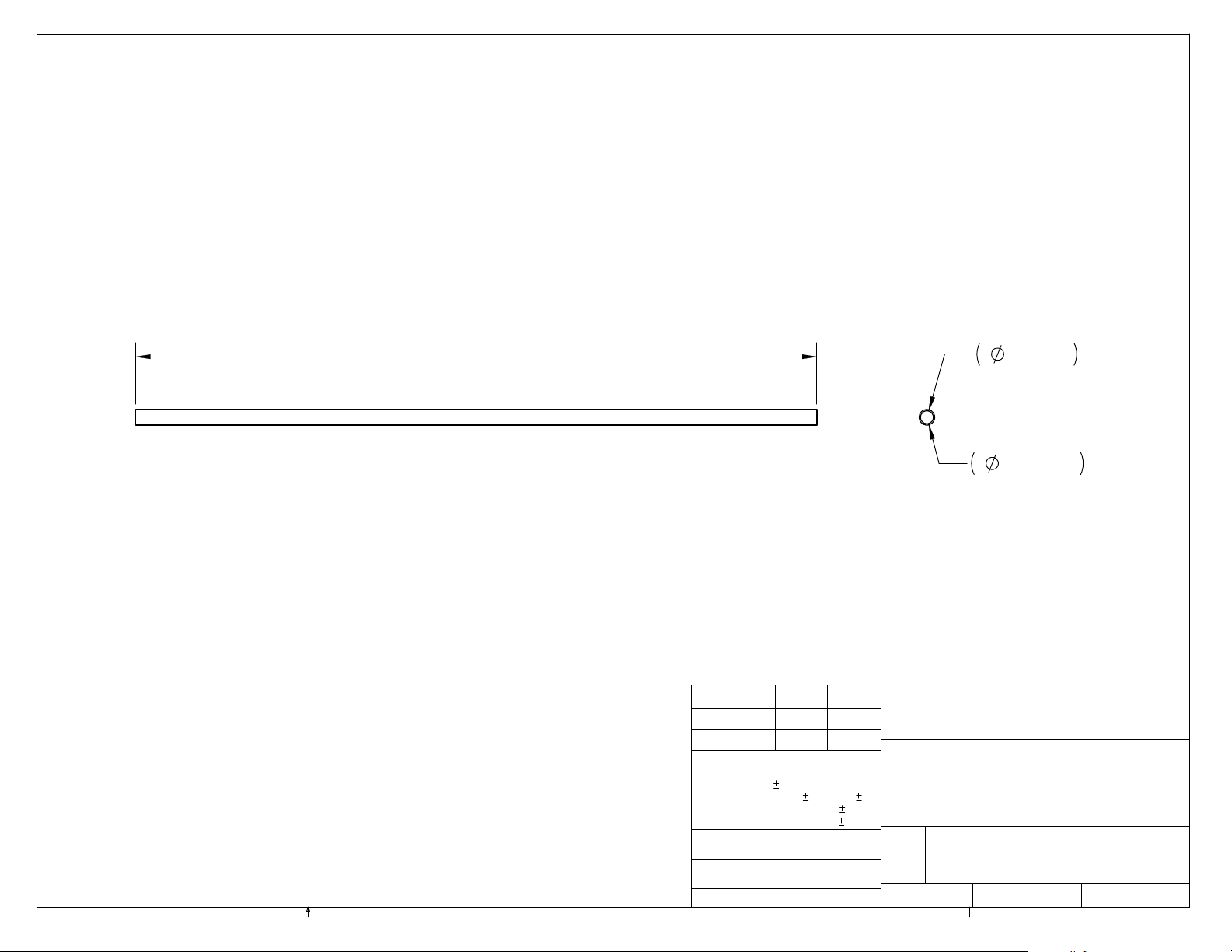

1 1.25 x 104 corner pipe TE-13001-03 4
2 1.25 Corner plate TE-13001-01 12
3 1.25 Level 1 pipe TE-13001-04 4
4 1.25 Level 2 pipe TE-13001-05 4
5 1.25 Level 3 pipe TE-13001-06 4

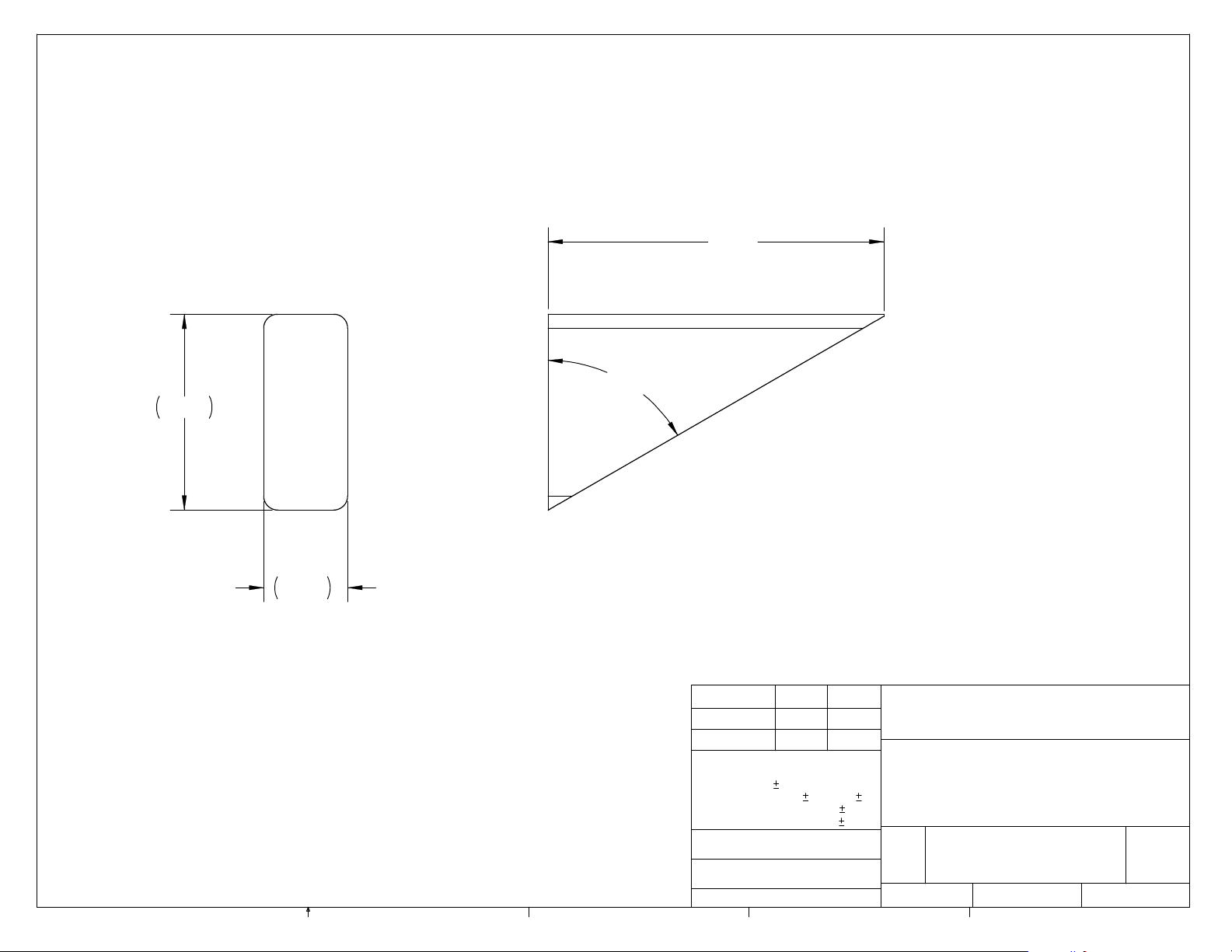

6 Leg Support TE-13001-02 8
7 Bottom Bracket TE-13001-12 8
8 U-Bolt for 1-1/4" Pipe 48
9 HBOLT 0.375-16x3 24
10 HBOLT 0.375-16x2.5 4
11 HNUT 0.375-16 28
12 Upper Standoff TE-13001-07 4
13 Upper Deck TE-13001-08 1
14 Upper fence TE-13001-09 4
15 Center Post TE-13001-10 1
16 Top TE-13001-11 1
17 Deck Screw # 8X2.5 36
18 2/0 Twisted Link
Machine Chain 20" 8
19 HNUT 1/4-20 for U-bolt 96
SCALE: 1:48
TE-13001-00
2
DO NOT SCALE DRAWING
SHEET 1 OF 18
9-14-12
9-14-12
MCYR
TE-13001
MK
WEIGHT:
REV
DWG. NO.
A
SIZE
TITLE:
3
4
(603) 666-3906 -- FAX (603) 666-390
NAME DATE
CHECKED
DRAWN
FINISH
MATERIAL
200 Bedford Street, Manchester, NH 03101
FIRST
.001
5
DIMENSIONS ARE IN INCHES
TOLERANCES:
FRACTIONAL 1/32
ANGULAR: MACH .1 BEND 1.0
TWO PLACE DECIMAL .01
THREE PLACE DECIMAL
1
14
1
3
4
5
2
6
7
10
8
9
11
12
16
15
13 18
