Rev0.030315 HD 13A13 7 of 10
3. Les positions des piédestaux grandes au-dessus de la grille
sont indiquées dans l'illustration. Utiliser la marque centrale
sur le bord d'attaque des socles pour une mesure précise.
Les doigts incorporés à la fine pointe du piédestal aidera à
assurer la bonne position par rapport au bord capot.
Lorsqu'il est correctement positionné les doigts doivent
communiquer avec le bord d'attaque du capot.
4. Installez les bumpons comme indiqué dans l'illustration.
Attention: les bumpons doit être installé sur le capot,
pas sur le protecteur! Si les bumpons sont installés sur
le dispositif de protection, elles portent par la peinture.
5. Séchez monter les deux petits socles sans doigts utiliser les
modèles trouvés papier à la page 5 et instructions sur cette
page pour aider à l'installation.
6. Séchez monter les petits socles avec les doigts en utilisant
la même méthode qu'à l'étape n ° 3

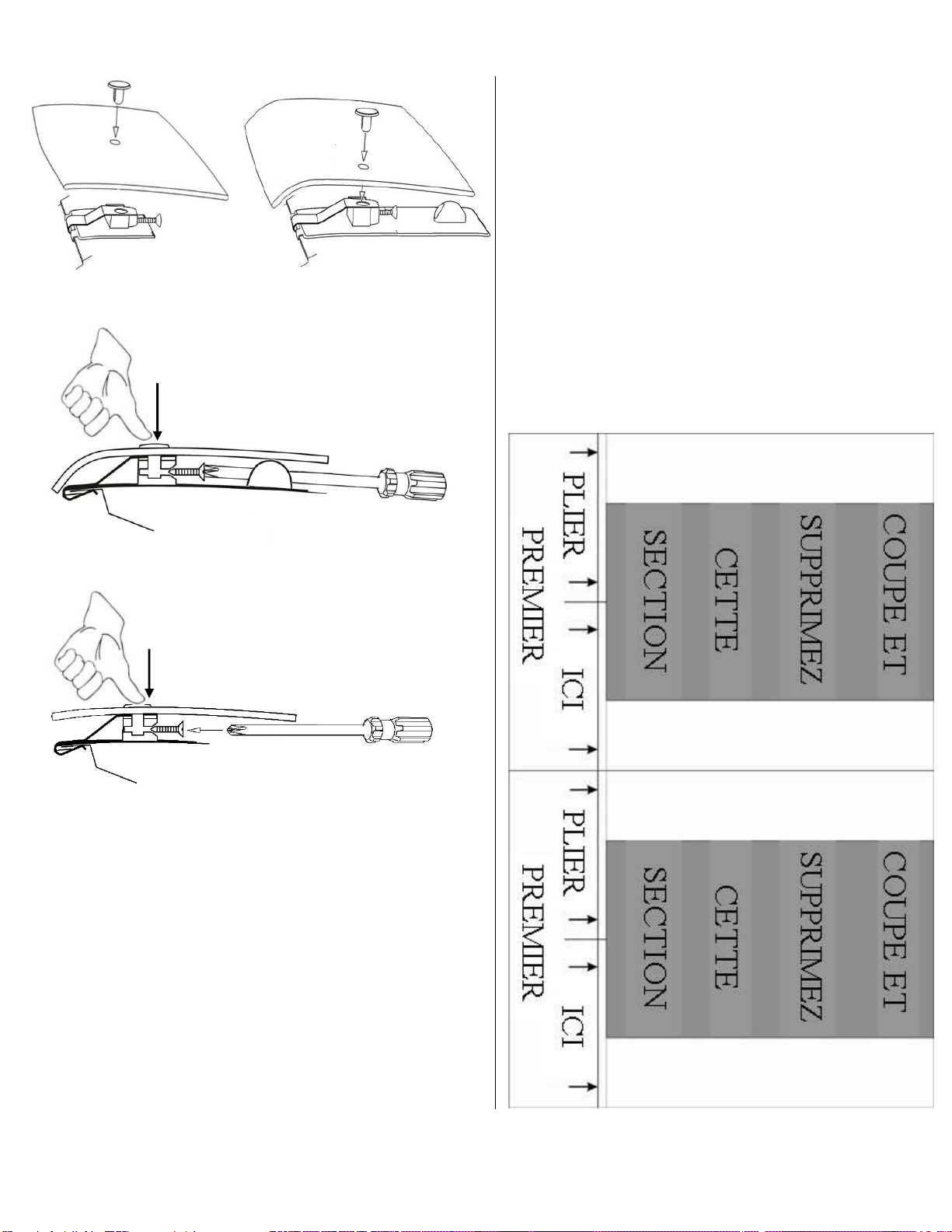

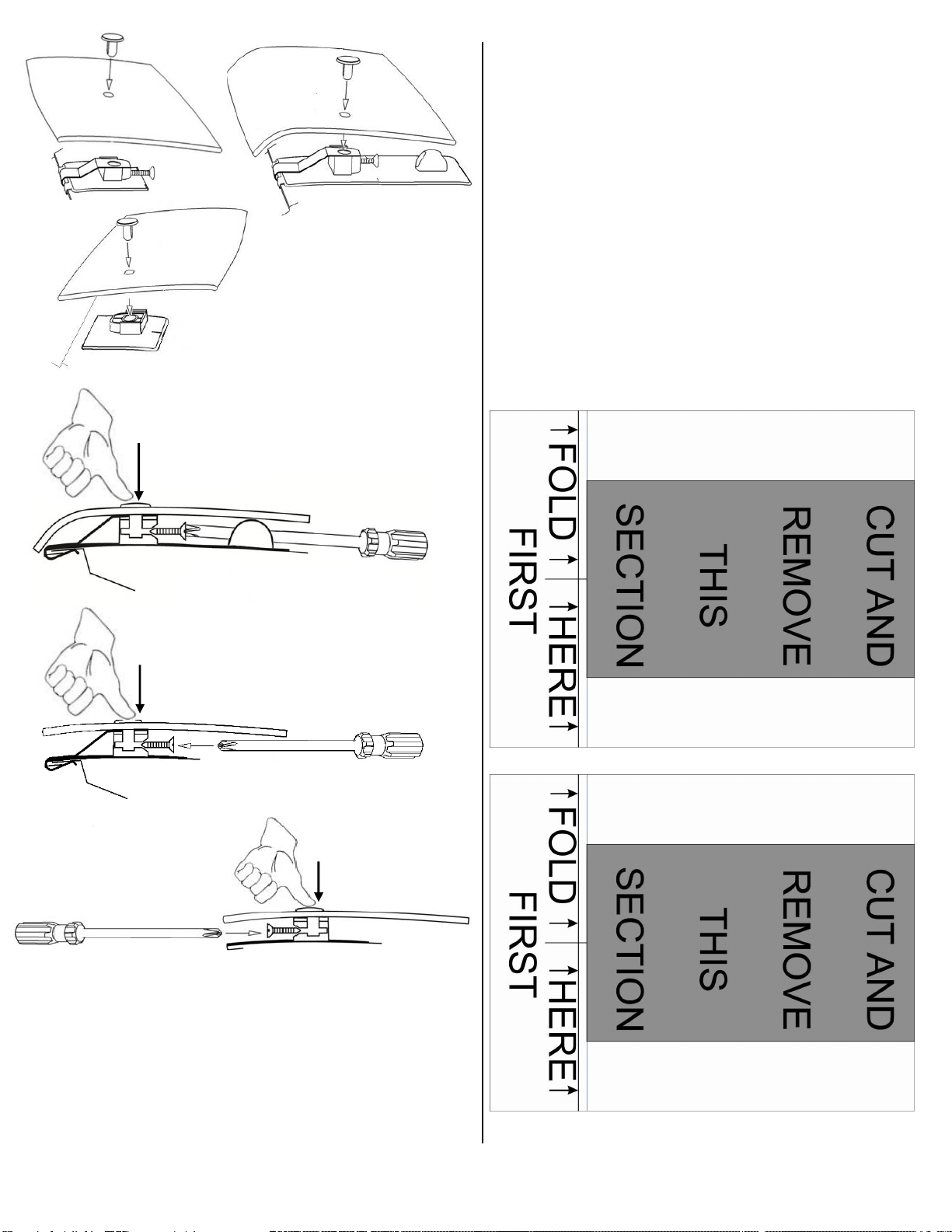

7. Pour les socles sans doigts, utilisez les modèles de papier
trouvés sur la page n ° 10. Découpez les deux gabarits en
papier. Précision plier le gabarit le long de la ligne indiquée.
REMARQUE: la plus précise la fois la plus précise la
mise en place du socle.
8. Couper et enlever la partie ombragée de la matrice.
9. Utiliser la marque centrale sur le modèle pour aider à la
mesure précise du socle externe importante pour le gabarit,
fixer les bords du gabarit en place.
10. Aligner le bord du socle avec le bord de la découpe dans le
gabarit en papier. Avec du ruban adhésif ou des bandes de
ruban repositionnable fourni ruban à l'arrière du socle
adhésif en place. NOTE: Soyez conscient de la direction
du piédestal est confrontée. Le trou de vis doit être
tournée vers la grille-opposée à la direction des socles
avec les doigts.
11. Utilisation de la ligne centrale de la position gabarit en
papier les deux autres petits socles sans doigts à la mesure
dans l'illustration.
