Foxwell NT200E Manuale utente
English
User Quick Start Guide
1.Introduction
The NT200E has been developed by
leading industry experts. It is specially
designed to read/clear codes, read live data,
retrieve freeze data and request vehicle
information on OBDII/EOBD compliant cars,
SUVs, light-duty trucks and mini-vans sold
worldwide since 1996.
1.1 Accessories Included
1. User Quick Start Guide
2. USB Cable
1.2 Specifications
1. Display:Backlit, 128 x 64 pixel display
2. Working Temperature: 0 to 60℃(32 to
140℉)
3. Storage Temperature: -20 to 70 ℃(-4
to 158℉)
4. Power: 8-18 Volts powered by vehicle
battery
5. Dimensions(L*W*H): 120*75*20mm
(4.7*2.96*0.78in)
6. Weight: 300g

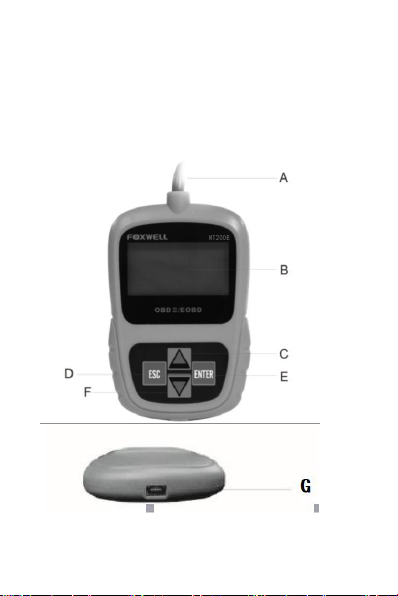

1.3 Code Reader Controls
A. OBD II Cable - provides communication
for vehicle DLC.
B. LCD Display - shows menus, test results
and operation tips.
C. UP Key - moves selection up.
D. ESC Key - returns to previous screen or
level.
E. ENTER Key - confirms an action or enter
system setup menu from home screen
F.DOWN Key - moves selection down
G.USB Port –provides a USB connection
for the PC or laptop.
1.4 Connected to vehicle
Connect the diagnostic mail cable to the
Vehicle’s DLC socket which is generally
located under the dashboard.
The device will be automatically powered on
and ready to work.
2. Updating the Code Reader
1.Download the update tool NT wonder and
update files from our website and install it.
2.Connect NT200E to computer with the
USB cable provided, the application would
detect it automatically.
3.Click <Update online> or <Update
offline>to start updating according to the
software version conditions.
4.A Update Finished Message displays
when the update is completed.
3. Troubleshooting
3.1 Error Message
When a “Communication Error!”message
displays, please check the following:
●Verify ignition key is in the ON position.
●Make sure the code reader is correctly
attached to vehicle’s Data Link Connector
(DLC).
●Check DLC for cracked or recessed pins,
or for any substance that could prevent a
good electrical connection.
●Check NT200E’s OBDII connector for
bent or broken pins.
●Make sure the vehicle is OBDII/EOBD
compliant.
●Cycle the vehicle key to OFF for 10s and
then back to ON.
●Verify battery voltage is at least 8.0V
with KOEO.
●Verify that the control module is not
defective.
3.2 Code Reader Does Not Power Up
If the NT200E will not power up,
communicate with vehicle’s control module,
or functions incorrectly in any other way, do
the following:
●Check DLC for broken or bent pins and
clean the pins if need be.
●Make sure NT200E is correctly
connected to the vehicle’s DLC.
●Verify battery voltage is at least 8.0V
with KOEO.
Español
Guía rápida para usuario
1.Introducción
El NT200E ha sido desarrollado por los
mejores expertos industriales. Está
especialmente diseñado para leer/borrar
códigos de avería, leer datos en vivo,
recuperar los datos congelados y solicitar
información del control de emisiones
OBDII/EOBD en vehículos comprendidos
en la normativa, tales como turismos, SUVs,
camiones ligeros y furgonetas vendidos
desde 1996 (USA) y 2000 (Europa con
homologación EURO 3 o superior)
1.1 Accesorios Incluidos
3. Guía rápida para usuario
4. Cable USB
1.2 Especificaciones
7. Pantalla: Retroiluminada, resolución 128
x 64 pixel
8. Temperatura de Trabajo: 0 a 60℃(32
a 140℉)
9. Temperatura de almacenamiento: -20
a 70℃(-4 a 158℉)
10. Alimentación: 8-18 Volts alimentados
por la batería del vehículo
11. Dimensiones: Largo*Ancho*Alto:
120*75*20mm (4.7*2.96*0.78in)
12. Peso: 300g
1.3 Controles del Lector de Códigos
A. Cable OBD II – proporciona la
comunicación a través del conector de
diagnosis del vehículo.
B. Pantalla LCD – muestra menús,
resultados y consejos de operación.
C. Tecla Arriba – mueve selección arriba.
D. Tecla ESC – vuelve a la pantalla o nivel
anterior.
E. Tecla ENTER – confirma una acción o
introduce al menú de ajustes del sistema
desde la pantalla de inicio.
F. Tecla Abajo – mueve selección abajo
G. Puerto USB – provee conexión al
ordenador.
1.4 Conectado al vehículo
Conectar el cable principal al puerto de
diagnosis DLC del vehículo, generalmente
se encuentra bajo el salpicadero.
El dispositivo se alimentará
automáticamente y estará listo para
trabajar.
2. Actualizar el Lector de
Códigos
1.Descargar la herramienta de actualización
NT Wonder desde nuestro sitio web e
instalarlo en su PC.
2.Conectar el NT200E al PC usando el
cable USB proporcionado, la aplicación lo
detectará automáticamente
3.Pulsar <Update online> o <Update
offline>para iniciar la actualización de
acuerdo a las condiciones de la versión de
