Freecom DUAL DRIVE NETWORK CENTER Manuale utente

HANDBOK

Rev. 037

DUAL DRIVE NETWORK CENTER

EXTERNAL REMOVABLE DUAL NETWORK HARD DRIVE / 3.5" / GIGABIT LAN / USB 2.0 HOST

FREECOM DUAL DRIVE NETWORK CENTER

Ärade användare,

tack för att Du valde Freecom Dual Drive Network Center. Ditt nya Freecom Network

Center ger lätt användbara nätverkslagringsmöjligheter och möjligheter att använda

apparaten som DLNA/UPnP Media Server och som Torrent Download Client.

Observera att handboken är en allmän instruktion som används för flera Freecom-produkter.

Produktbilderna i handboken kan avvika från den apparaten som Du har köpt.

Freecom Technologies GmbH • Tyskland

www.freecom.com

Förpackningens innehåll

Kontrollera förpackningens innehåll. Alla medföljande artiklar listas på förpackningens

baksida.

Behöver Du hjälp? Har du frågor?

Om du har frågor kring produktens användning, söker information om andra Freecom

produkter eller behöver sakkunnig support, ber vi att du kontakter ditt lands Freecom

kundtjänst. Ytterligare informationer finns på www.freecom.com.

Freecom erbjuder gratis obegränsad helpdesk support.

Observera!

Samtliga rättigheter förbehålls. De produktnamn som nämns i den här handboken,

kan vara registrerade varumärken vars rättigheter ägs av motsvarande företag.

Ändamålet med att nämna dem i handboken är att läsaren lättare skall kunna

identifiera produkten ifråga. Enheten är konstruerad för användning inom hemmet

och på kontoret.

Denna enhet är utrustning enligt EN55022 klass B.

Freecom tar inget ansvar för någon sorts skador, förlust av data eller en sådan förlusts

konsekvenser (inklusive och utan inskränkningar skador pga. affärsmässig förlust,

avbrott i arbetet, förlust av affärsinformation eller andra ekonomiska skador) som

uppstår vid användande av denna Freecom-produkt, resp. som uppstår pga. felaktigt

användande av denna. Detta gäller även om Freecom informerats om att sådana

skador är möjliga.

Rätten till ändringar p.g.a. tekniska framsteg förbehålls.

FREECOM DUAL DRIVE NETWORK CENTER

Innehållsförteckning

Allmän information

Systemkrav.................................................................................................................................. Sida 4

Försiktighetsåtgärder ............................................................................................................. Sida 5

Freecom Dual Drive Network Center installationsöversikt ...................................... Sida 6

Kapitel

Installation av maskinvara ......................................................................................................... Sida 7

Kapitel

Använda LAN-läge ........................................................................................................................ Sida 9

Kapitel

Mjukvaran Installationen ........................................................................................................... Sida 15

Kapitel

Tillgång till Dual Drive Network Center ................................................................................ Sida 18

Kapitel

Konfiguration av Freecom Dual Drive Network Center ................................................. Sida 22

Kapitel

Dual Drive Network Center Funktioner .. ............................................................................. Sida 24

Kapitel

Freecom Network Storage Assistant .. .................................................................................. Sida 51

FREECOM DUAL DRIVE NETWORK CENTER

Allmän information

Systemet måste uppfylla följande maskin- och programvarukrav för att enheten ska fungera

korrekt.

Systemkrav

Följande komponenter krävs för att kunna använda Freecom Dual Drive Network Center:

PC:

• Intel Pentium III / AMD Duron 900 MHz eller högre

• 256 MB RAM (Vista/7: 512 MB RAM) eller högre

• LAN (1000Base-T Full Duplex-anslutning rekommenderas)

• CD-ROM-enhet

• Internetanslutning för garantiregistrering online samt uppdatering och nedladdning

av programvara.

• Operativsystem: Windows XP, Windows Vista, Windows 7

Mac:

• PowerPC G4/G5 eller Intel Mac

• 256 MB RAM eller högre

• LAN (1000Base-T Full Duplex-anslutning rekommenderas)

• CD-ROM-enhet

• Internetanslutning för garantiregistrering online samt uppdatering och nedladdning

av programvara

• Operativsystem: Mac OS X v10.4 eller högre

För omedelbar användning har Ditt Freecom Dual Drive Network Center förformaterats och

konfigurerats som RAID 0. Det ger tillgång till det maximala lagringsutrymmet. Om Du vill

prioritera datasäkerheten högre rekommenderas att konfigurera det som RAID 1. I modus

"RAID 1" speglas Dina hårddiskar och bara halva lagringsutrymme står till förfogande. Om

en hårddisk skulle haverera kan daatan återställas från den andra hårddisken.Närmare

informationer kring hårddiskkonfigurering finns i detta handbok i kapitel "Konfigurering

av hårddiskarna".

FREECOM DUAL DRIVE NETWORK CENTER

Försiktighetsåtgärder

Vidta följande åtgärder för att din Freecom Dual Drive Network Center ska fungera felfritt.

Om dessa inte följs kan garantin upphöra att gälla och Freecom Dual Drive Network Center

kan komma till skada.

• Tappa inte Freecom Dual Drive Network Center och utsätt den inte för stötar. Du riskerar

då att förlora data och att skada Dual Drive Network Center.

• Använd inte Freecom Dual Drive Network Center när omgivningstemperaturen är under

10 °C eller över 35 °C.

• Om Freecom Dual Drive Network Center flyttas från en kall till en varm omgivning måste

enheten hinna anpassa sig till den nya temperaturen innan den används. Annars kan

det uppstå kondensation i enheten vilket kan leda till nedsatt funktion.

• Placera inte vätskor eller dryck nära Freecom Dual Drive Network Center. Om vätska

spills och kommer i kontakt med elektroniken i enheten, kan den skadas och slutar

fungera.

• Använd inte Freecom Dual Drive Network Center i en dammig miljö. Om damm hamnar

innanför enhetens hölje kan den interna elektroniken skadas och funktionen bli nedsatt.

• Använd endast strömadaptern som levererades med Freecom Dual Drive Network

Center.

• Om Freecom Dual Drive Network Center öppnas upphör garantin att gälla.

Om du behöver hjälp eller har frågor under installation och/eller

konfiguration av din Dual Drive Network Center kontaktar du

Freecom-Kundtjänsten för ditt land. Närmare information finns på

www.freecom.com.

Freecom erbjuder obegränsad kostnadsfri Helpdesk-support.

FREECOM DUAL DRIVE NETWORK CENTER

Freecom Dual Drive Network Center - Setupöversikt

FREECOM DUAL DRIVE NETWORK CENTER

MODEM & NETWORK ROUTER

INTERNET

HIFIUPnP/DLNA

AUDIO STREAMER

UPnP/DLNA

VIDEO STREAMER

COMPUTERS IN NETWORK

COMPUTER AT

REMOTE LOCATION

FREECOM DUAL DRIVE NETWORK CENTER

1. 2.

3. 4.

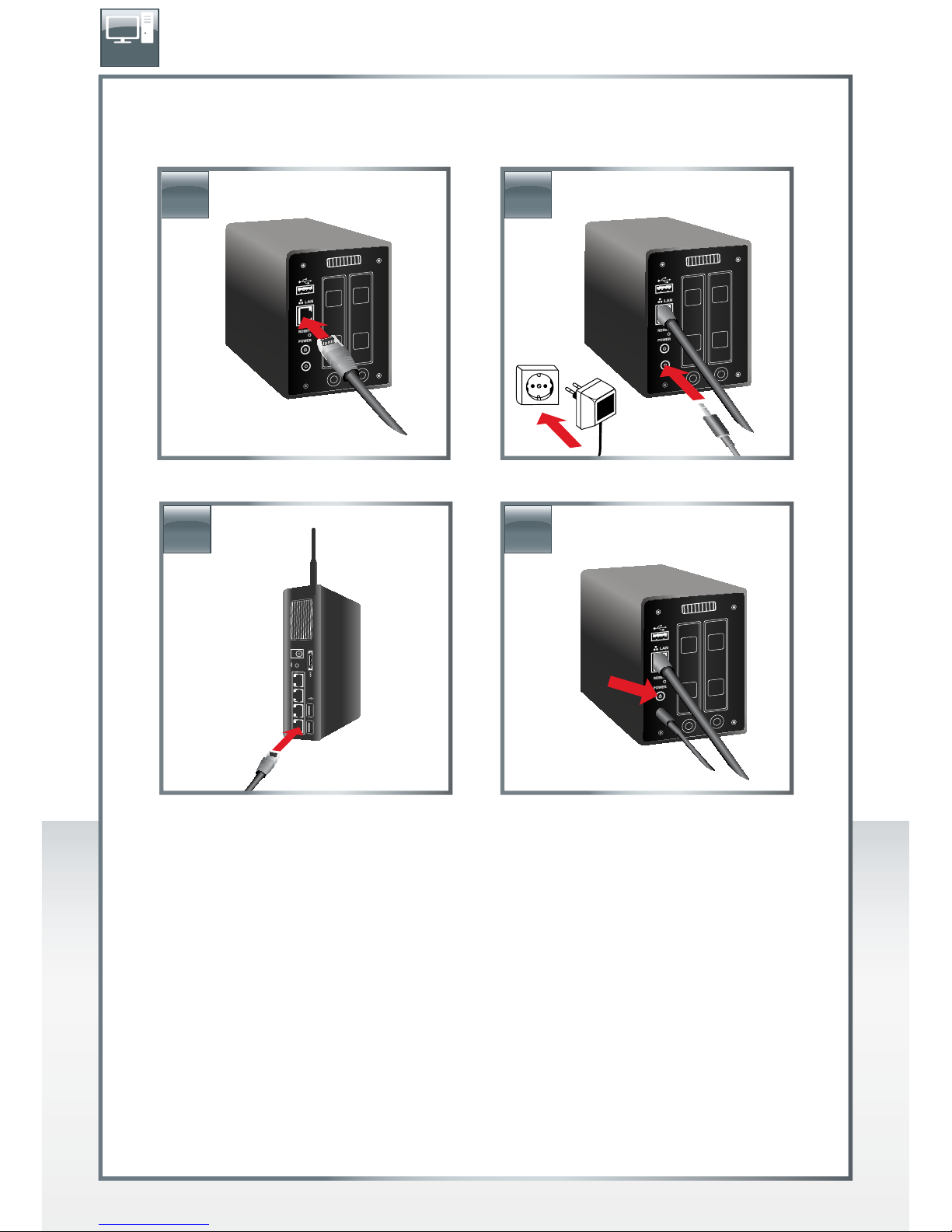

Kapitel: Installera maskinvaran

1. Anslut anslutningskabeln* till rätt anslutning på Freecom Dual Drive Network Center.

2. Valfritt: Anslut strömkabeln till elnätet och till Freecom Dual Drive Network Center.

3. Anslut anslutningskabeln* andra ände till ennätverks-router.

Observera: Din router skall vara konfigurerad som DHCP-Server. Närmare informationer

om hur routerns DHCP-Server-funktion inrättas finns i routerns handbok.

4. Valfritt: Om Din apparat har en strömbrytare måste apparaten slås till innan den

används.

* Använd Din apparats gränssnittkabel (t.ex. USB, eSATA, Firewire, LAN) för anslutning till Din PC / Mac.

FREECOM DUAL DRIVE NETWORK CENTER

LED-beskrivning

Till Blinkande Röd Från

1. LED: HDD 1 Formaterad HDD x Oformaterad

HDD

2. LED: HDD 2 Formaterad HDD x Oformaterad

HDD

3. LED: Nätverk Nätverksförbindelse x x ingen

nätverksförbindelse

4. LED: Power Normal Modus Datatillgång Systemfel Apparatfrån

Strömbrytare

Stäng av Freecom Dual Drive Network Center när den inte används. Detta sparar el och

förlänger hårddiskens livslängd. Strömbrytaren är placerad på baksidan av Freecom Dual

Drive Network Center.

LED

Till/Från-brytare

LAN

Strömförsörjning

Reset

FREECOM DUAL DRIVE NETWORK CENTER

Kapitel: Använda LAN-läge

Kontrollera inställningarna för TCP/IP i Windows XP

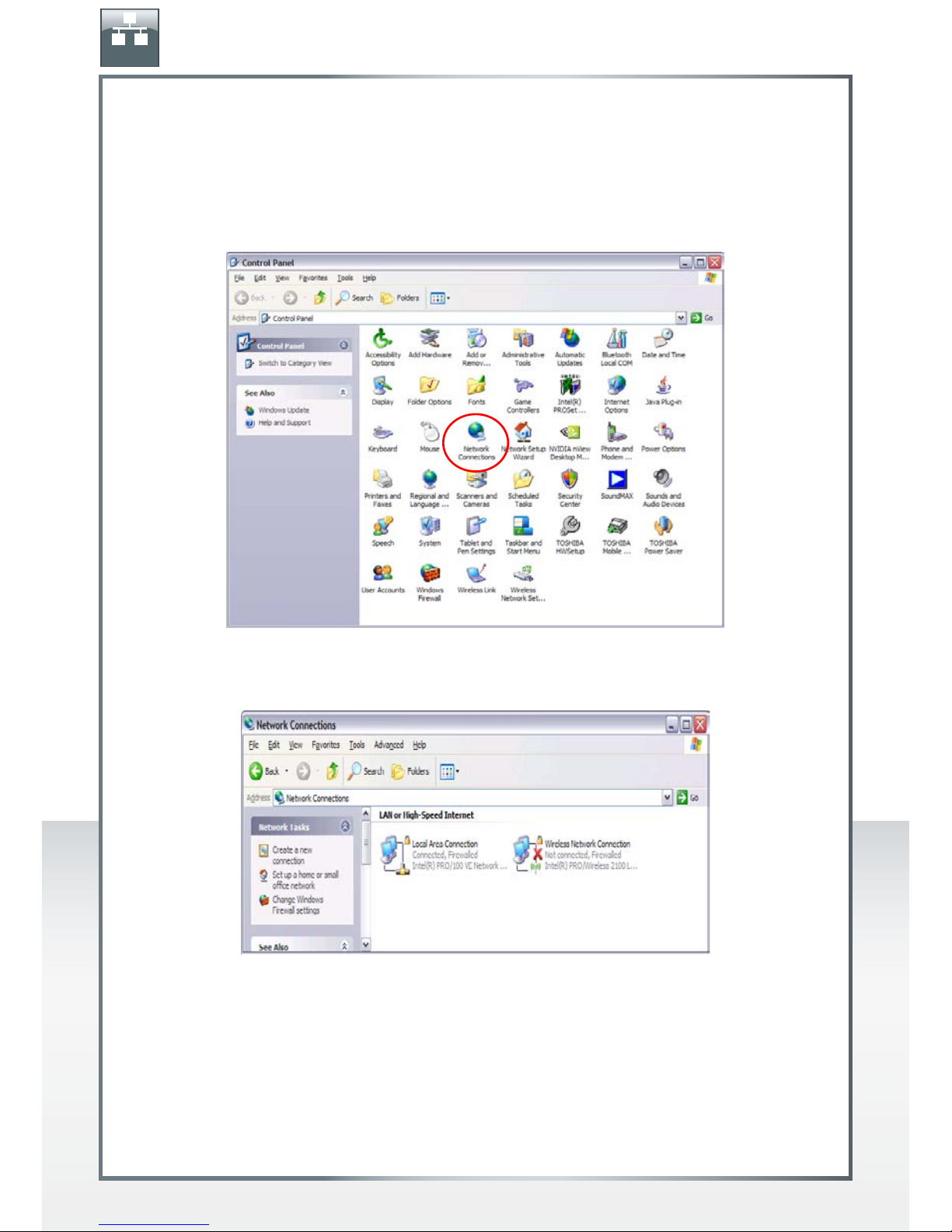

1. Öppna "Start" (Start) -> "Settings" (Inställningar) -> "Control Panel" (Kontrollpanel).

2. Dubbelklicka på "Network Connections" (Nätverksanslutningar).

3. Högerklicka på "Local Area Connection" (Anslutning till lokalt nätverk) och välj "Properties"

(Egenskaper).

FREECOM DUAL DRIVE NETWORK CENTER

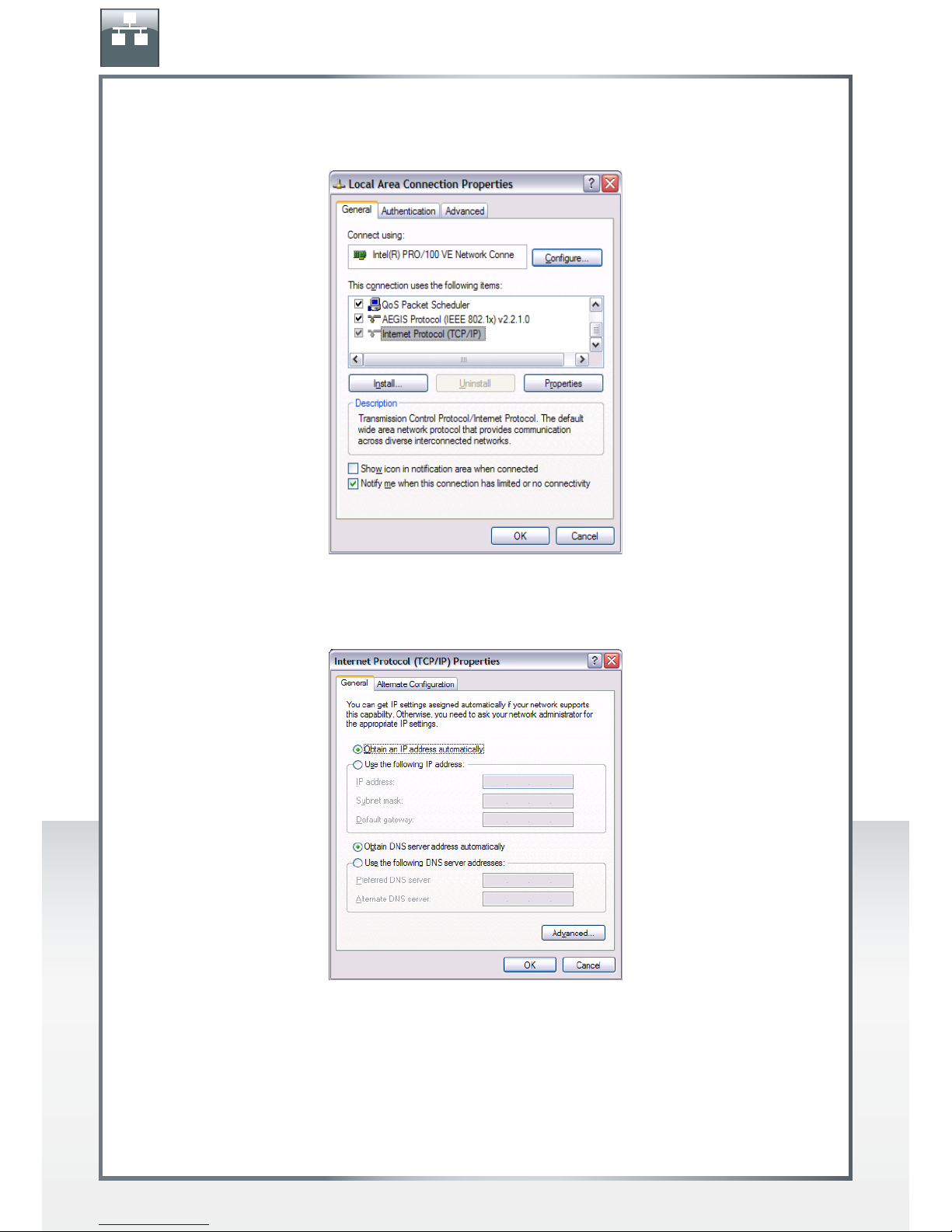

4. Följande skärm visas. Välj "Internet Protocol (TCP/IP)" (Internetprotokoll (TCP/IP)) och

klicka på knappen "Properties" (Egenskaper).

5. Välj "Obtain an IP address automatically" (Erhålla IP-adress automatiskt) och "Obtain DNS

server address automatically" (Erhålla DNS-serveradress automatiskt) i fliken "General"

(Allmänt).
