Frigidaire FEC30C4ACC Manuale di istruzioni

PRODUCT NO. BASE MODEL NO. FACTORY NO. COLOR MARKET

FEC30C4ACC FEC30C4A 38054211610C3 stainless North America

FEC30C4AQC FEC30C4A 3805421161042 bisque North America

FEC30C4ASC FEC30C4A 3805421161013 white North America

Publication No.

5995375556

020710

-EN/SERVICE /ECL

377

ELECTRIC

COOKTOP

Model No.

FEC30C4A

FACTORY PARTS CATALOG

RANGE

WIRING DIAGRAM - # 318046901

OWNER’S GUIDE - # 318200612

INSTALLATION INSTRUCTIONS - # 318201410

ELECTROLUX HOME PRODUCTS, INC.

P.O. BOX 212378, Augusta, GA 30917

07/02 2

Publication No. FEC30C4A

5995375556

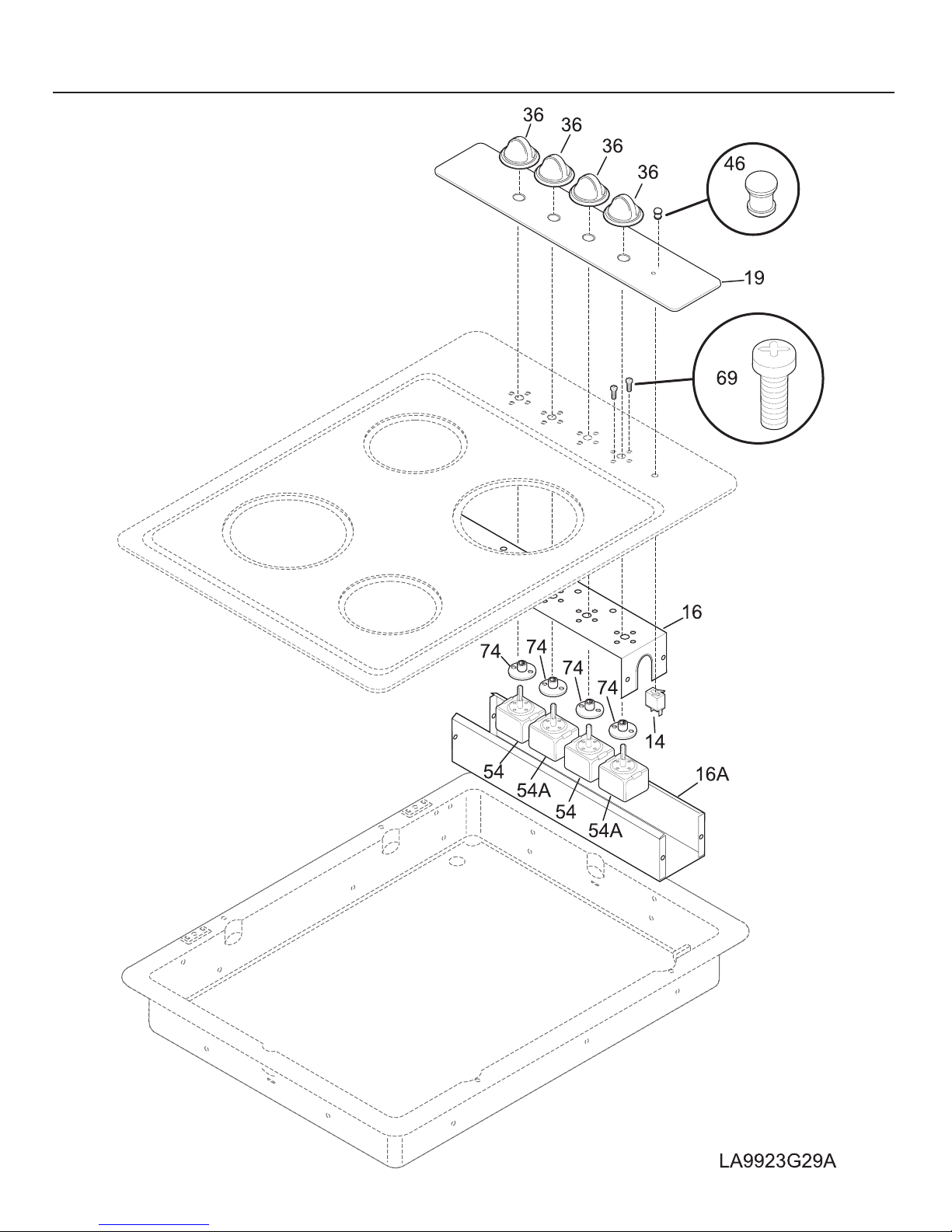

CONTROL PANEL

# = Functional Parts 3 07/02

* = Non-Illustrated Parts

FEC30C4A Publication No.

5995375556

CONTROL PANEL

A = FEC30C4A (FEC30C4ASC)

B = FEC30C4A (FEC30C4ACC)

C = FEC30C4A (FEC30C4AQC)

POS. NO PART NO DESCRIPTION

14 # 3200297 A B C Light/Lamp,indicator

16 5303301457 A B C Plate,instrument mtg

16A 5303301458 A B C Cover,instrument mtg.

19 318021611 A - - Panel,overlay ,white

19 318021613 - B - Panel,overlay ,black

19 318021612 - - C Panel,overlay ,bisque

36 318196633 A - - Knob,control ,white

36 318196634 - B - Knob,control ,black

36 318196635 - - C Knob,control ,bisque

46 5303299764 A B C Lens,indicator light

54 # 318220014 A B C Switch,surface unit ,small

54A# 318220015 A B C Switch,surface unit ,large

69 5303305528 A B C Screw,8-32 x 1/4

74 318146010 A B C Bushing,switch

* 5304410665 A B C Screw,10-32 x 5/8

07/02 4

Publication No. FEC30C4A

5995375556

MAINTOP / SURFACE UNITS

# = Functional Parts 5 07/02

* = Non-Illustrated Parts

FEC30C4A Publication No.

5995375556

MAINTOP / SURFACE UNITS

A = FEC30C4A (FEC30C4ASC)

B = FEC30C4A (FEC30C4ACC)

C = FEC30C4A (FEC30C4AQC)

POS. NO PART NO DESCRIPTION

15 # 5308011964 A B C Element,surface ,large/8 inch ,(2) ,medallion incl

15A# 5303299749 A B C Element,surface ,small/6 inch ,1250W ,medallion incl

16 318159021 A - - Main Top,white

16 318159023 - B - Main Top,stainless

16 318159025 - - C Main Top,bisque

17 3016817 A B C Rod,maintop support

18 318074310 A B C Hinge,maintop ,(2)

19 # 318067056 A B C Pan,surface element ,large ,chrome

19A# 318067046 A B C Pan,surface element ,small ,chrome

27 # 5303323704 A B C Terminal Block,surface element

28 5303301461 A B C Medallion,surface element

46 318077401 A B C Burner Box

93 318122500 A B C Support,terminal block ,(4)

136 5303935029 A B C Support

137 5303323138 A B C Screw,10-24x1/2

140 318216000 A B C Spacer,installation

183 5304410665 A B C Screw,10-32 x 5/8

* # 5303323364 A B C Box & wires assy

* 5303308449 A B C Fastener

* 5303300195 A B C Screw,10-32 x 0.375 ,terminal block ,(2)

* 5303311532 A B C Screw,6-32 x 1/4" ,back

07/02 6

Publication No. FEC30C4A

5995375556

WIRING DIAGRAM
