Frigidaire FEC32C4ACC Manuale di istruzioni

PRODUCT NO. BASE MODEL NO. FACTORY NO. COLOR MARKET

FEC32C4ACC FEC32C4A 38054311610C3 stainless North America

FEC32C4AQC FEC32C4A 3805431161043 bisque North America

FEC32C4ASC FEC32C4A 3805431161013 white North America

Publication No.

5995375572

020710

-EN/SERVICE /ECL

377

ELECTRIC

COOKTOP

Model No.

FEC32C4A

FACTORY PARTS CATALOG

RANGE

WIRING DIAGRAM - # 318046901

OWNER’S GUIDE - # 318200612

INSTALLATION INSTRUCTIONS - # 318201410

ELECTROLUX HOME PRODUCTS, INC.

P.O. BOX 212378, Augusta, GA 30917

07/02 2

Publication No. FEC32C4A

5995375572

CONTROL PANEL

# = Functional Parts 3 07/02

* = Non-Illustrated Parts

FEC32C4A Publication No.

5995375572

CONTROL PANEL

A = FEC32C4A (FEC32C4ASC)

B = FEC32C4A (FEC32C4ACC)

C = FEC32C4A (FEC32C4AQC)

POS. NO PART NO DESCRIPTION

14 5303323991 A B C Lamp,indicator

19 318183502 A - - Insert,white

19 318183504 - B - Insert,black

19 318183503 - - C Insert,bisque

36 318196633 A - - Knob,control ,white

36 318196634 - B - Knob,control ,black

36 318196635 - - C Knob,control ,bisque

46 5303200418 A B C Lens,indicator light

54 # 318220014 A B C Switch,surface unit ,small

54A# 318220015 A B C Switch,surface unit ,large

69 5303305528 A B C Screw,8-32 x 1/4

74 318146010 A B C Bushing,switch

* 5303308449 A B C Fastener

* 08002868 A B C Screw,10-24 x 0.500 ,probe,thrm brkt ,shield,drwr,box

* 5303323140 A B C Screw,ground ,10-32 x 0.375

07/02 4

Publication No. FEC32C4A

5995375572

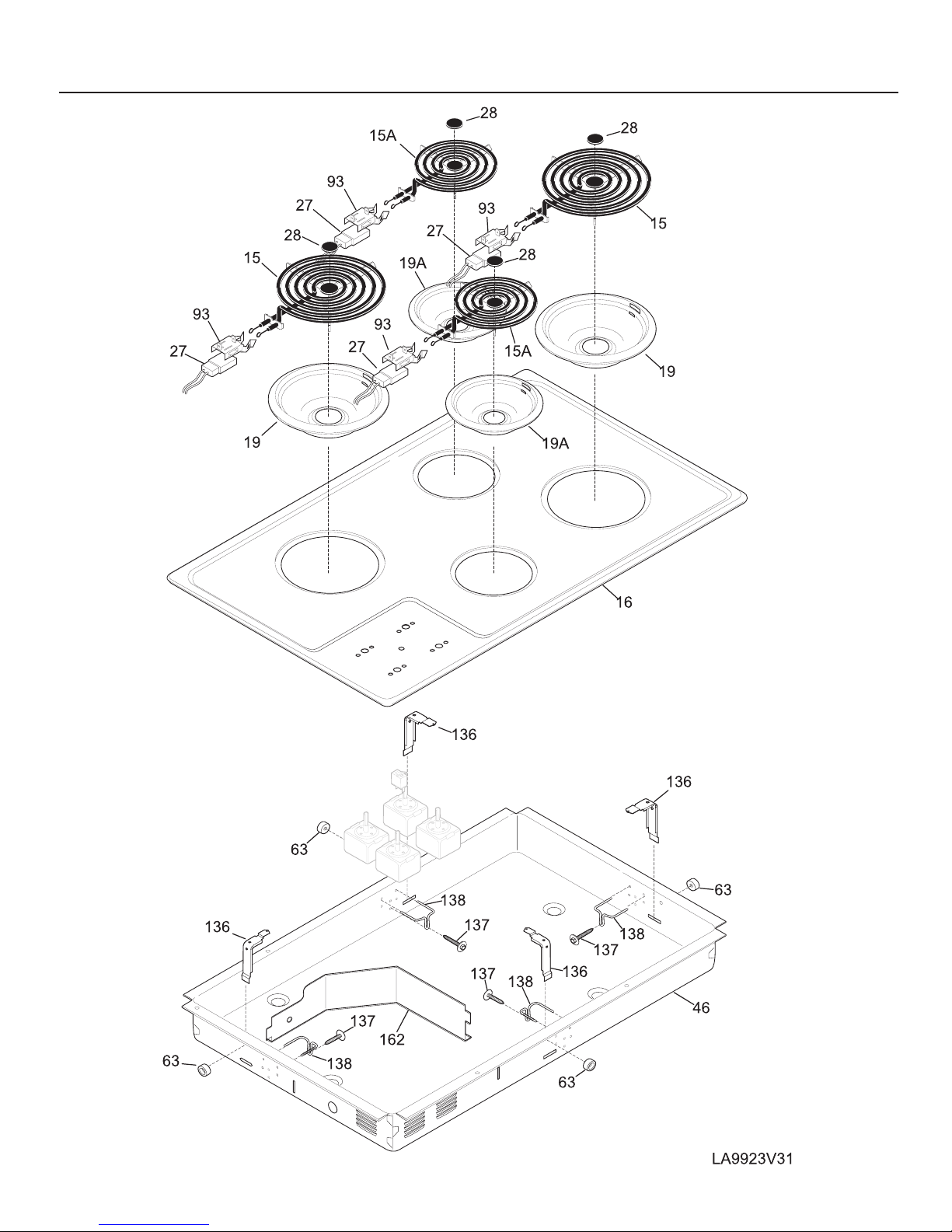

MAINTOP / SURFACE UNITS

# = Functional Parts 5 07/02

* = Non-Illustrated Parts

FEC32C4A Publication No.

5995375572

MAINTOP / SURFACE UNITS

A = FEC32C4A (FEC32C4ASC)

B = FEC32C4A (FEC32C4ACC)

C = FEC32C4A (FEC32C4AQC)

POS. NO PART NO DESCRIPTION

15 # 5308011964 A B C Element,surface ,large/8 inch ,(2) ,medallion incl

15A# 5303299749 A B C Element,surface ,small/6 inch ,1250W ,medallion incl

16 5303299756 A - - Main Top,white

16 5303299758 - B - Main Top,stainless

16 318158900 - - C Main Top,bisque

19 # 318067056 A B C Pan,surface element ,large ,chrome

19A# 318067046 A B C Pan,surface element ,small ,chrome

27 # 5303323704 A B C Terminal Block,surface element

28 5303301461 A B C Medallion,surface element

46 5304410269 A B C Burner Box

63 08007817 A B C Spacer,(6)

93 318122500 A B C Support,terminal block ,(4)

136 3008711 A B C Bracket,mounting

137 5303325981 A B C Screw, 10-16x11/2

138 08016269 A B C Clip

162 3008713 A B C Shield wire

* # 5303323364 A B C Box & wires assy

* 08002868 A B C Screw,10-24 x 0.500 ,probe,thrm brkt ,shield,drwr,box

* 5303300195 A B C Screw,10-32 x 0.375 ,terminal block ,(2)

* 5303323140 A B C Screw,ground ,10-32 x 0.375

07/02 6

Publication No. FEC32C4A

5995375572

WIRING DIAGRAM
