Frigidaire FEC36C4ACA Manuale utente

PRODUCT NO. BASE MODEL NO. FACTORY NO. COLOR MARKET

FEC36C4ACA FEC36C4A 38054411510C1 stainless North America

FEC36C4ASA FEC36C4A 3805441151011 white North America

Publication No.

5995361481

011129

-EN/SERVICE /ECL

377

ELECTRIC

COOKTOP

Model No.

FEC36C4A

FACTORY PARTS CATALOG

RANGE

WIRING DIAGRAM - # 318046901

OWNER’S GUIDE - # 318200612

INSTALLATION INSTRUCTIONS - # 318201410

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O. BOX 212378, Augusta, GA 30917

11/01 2

Publication No. FEC36C4A

5995361481

CONTROL PANEL

# = Functional Parts 3 11/01

* = Non-Illustrated Parts

FEC36C4A Publication No.

5995361481

CONTROL PANEL

A = FEC36C4A (FEC36C4ASA)

B = FEC36C4A (FEC36C4ACA)

POS. NO PART NO DESCRIPTION

14 5303323991 A B Lamp,indicator

16 3200422 A B Plate,instrument mtg

16A 3200430 A B Cover,instrument mtg.

19 318183505 A - Insert,white

19 318183506 - B Insert,black

36 318196603 A - Knob,control ,white

36 318196604 - B Knob,control ,black

46 5303200418 A B Lens,indicator light

54 # 318120504 A B Switch,surface unit ,(4)

* 5303305528 A B Screw,8-32 x 1/4

74 318146010 A B Bushing,switch

* 5304410665 A B Screw,10-32 x 5/8

* 5303323140 A B Screw,ground ,10-32 x 0.375

11/01 4

Publication No. FEC36C4A

5995361481

MAINTOP / SURFACE UNITS

# = Functional Parts 5 11/01

* = Non-Illustrated Parts

FEC36C4A Publication No.

5995361481

MAINTOP / SURFACE UNITS

A = FEC36C4A (FEC36C4ASA)

B = FEC36C4A (FEC36C4ACA)

POS. NO PART NO DESCRIPTION

15 # 5308011964 A B Element,surface ,large/8 inch ,(2) ,medallion incl

15A# 5303299749 A B Element,surface ,small/6 inch ,(2) ,medallion incl

16 318159031 A - Main Top,white

16 318159034 - B Main Top,stainless

17 3016817 A B Rod,maintop support

18 318074310 A B Hinge,maintop ,(2)

19 # 318067056 A B Pan,surface element ,large ,chrome

19A# 318067046 - B Pan,surface element ,small ,chrome

27 # 5303323704 A B Terminal Block,surface element

28 5303301461 A B Medallion,surface element

46 318077011 A B Burner Box

93 318122500 A B Support,terminal block ,(4)

136 5303935029 A B Support

137 5303323138 A B Screw,10-24x1/2

140 318216000 A B Spacer,installation

183 5304410665 A B Screw,10-32 x 5/8

* 5303311366 A B Box & wires assy

* 5303311532 A B Screw,6-32 x 1/4" ,back

* 5303324512 A B Screw,6-32 x 5/16

11/01 6

Publication No. FEC36C4A

5995361481

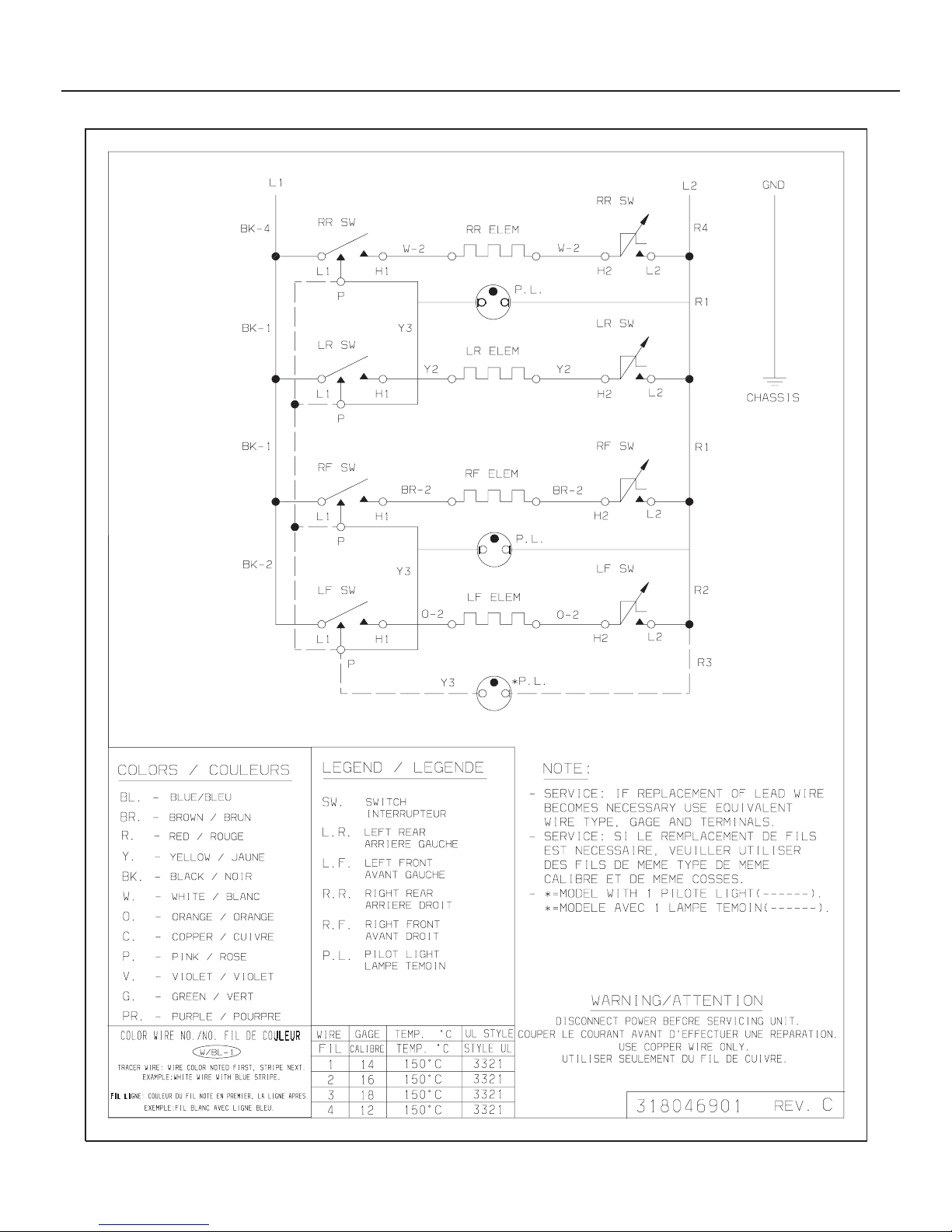

WIRING DIAGRAM
