Frigidaire PLHV36W6K Manuale utente

PRODUCT NO. BASE MODEL NO. MARKET COLOR

PLHV36W6KC PLHV36W6K North America stainless steel

Publication No.

5995359998

011017

-EN/SERVICE /KC

099

RANGE HOOD

Model No.

PLHV36W6K

FACTORY PARTS CATALOG

RANGE HOOD

WIRING DIAGRAM - # 5995359998

OWNER’S GUIDE - # 316137202

INSTALLATION INSTRUCTIONS - # 316137202

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O. BOX 212378, Augusta, GA 30917

10/01 2

Publication No. PLHV36W6KC

5995359998

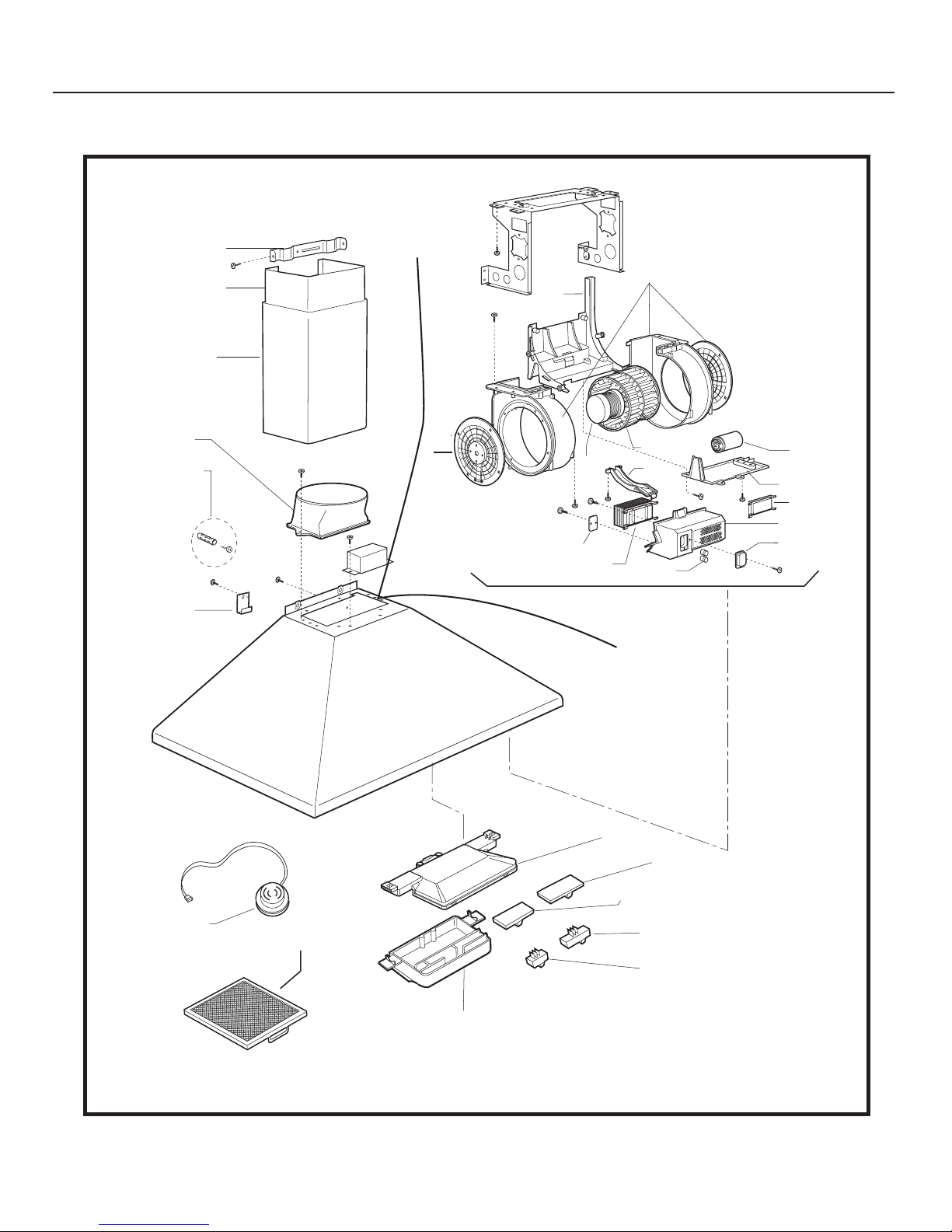

Exploded No. $1349

461

348

514

470

508

510

7511

509

REPLACEMENT PARTS

# = Functional Parts 3 10/01

* = Non-Illustrated Parts

PLHV36W6KC Publication No.

5995359998

REPLACEMENT PARTS

POS. NO PART NO DESCRIPTION

6 # 5304425236 Blower Wheel,fan

7 # 5304425237 Motor,blower fan

8 5304425238 Support,motor

14 5304425239 Housing,blower fan

19 # 5304425240 Capacitor

23 # 5304425241 Filter,range hood ,framed grid

31 # 5304425242 Lamp,halogen ,with holder

40 5304425243 Housing,controls

41 5304425244 Panel,control

42 5304425245 Actuator,light key

43 5304425246 Actuator,motor key

46 # 5304425247 Switch,light

47 # 5304425248 Switch,fan motor

48 # 5304425249 Circuit Board,printed ,control

56 5304425250 Chimney,exhaust duct ,lower extension ,fixed

57 5304425251 Chimney,exhaust duct ,upper extension ,sliding

84 # 5304425252 Ballast,lamp

85 5304425253 Bracket,hood support ,rear ,U-hook

87 5304425254 Duct,air exhaust ,connector

97 5304425255 Bracket,chimney support ,rear

348 5304425256 Cover,capacitor

461 5304425257 Plug,with screw

470# 5304425258 Fuse

508 5304425259 Cover,fuse

509 5304425260 Plate,fuse mounting

510 5304425261 Housing,transformer box

511 5304425262 Channel,xfmr box canal

514 5304425263 Housing,capacitor box

* 218395401 Nameplate

10/01 4

Publication No. PLHV36W6KC

5995359998

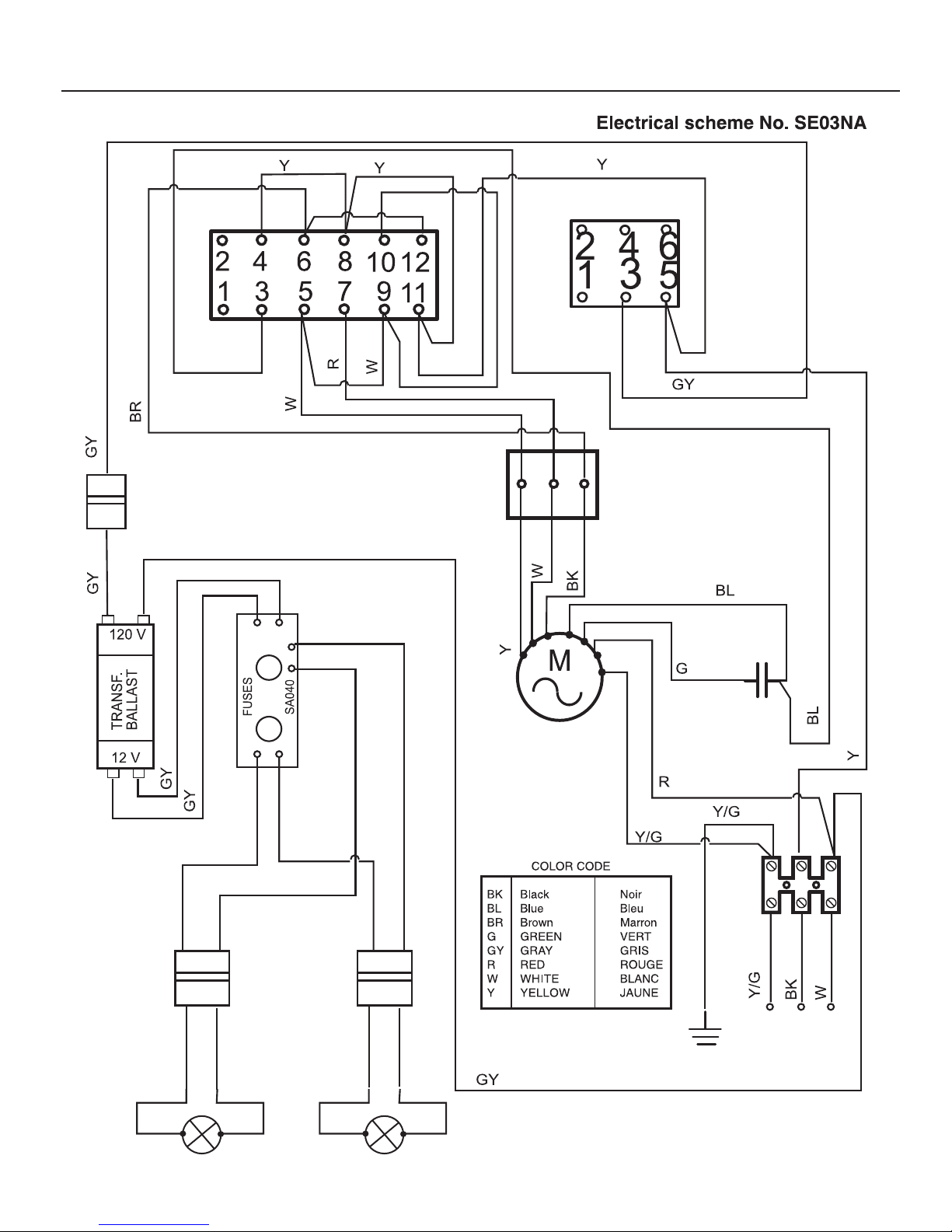

WIRING DIAGRAM
