Frigidaire PLHV42P8K Manuale utente

PRODUCT NO. BASE MODEL NO. MARKET COLOR

PLHV42P8KC PLHV42P8KC North America stainless steel

Publication No.

5995360012

011017

-EN/SERVICE /KC

099

RANGE HOOD

Model No.

PLHV42P8K

©2001 White Consolidated Industries, Inc.

All rights reserved

FACTORY PARTS CATALOG

RANGE HOOD

WIRING DIAGRAM - # 5995360012

OWNER’S GUIDE - # 316137200

INSTALLATION INSTRUCTIONS - # 316137200

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O. BOX 212378, Augusta, GA 30917

10/01 2

Publication No. PLHV42P8KC

5995360012

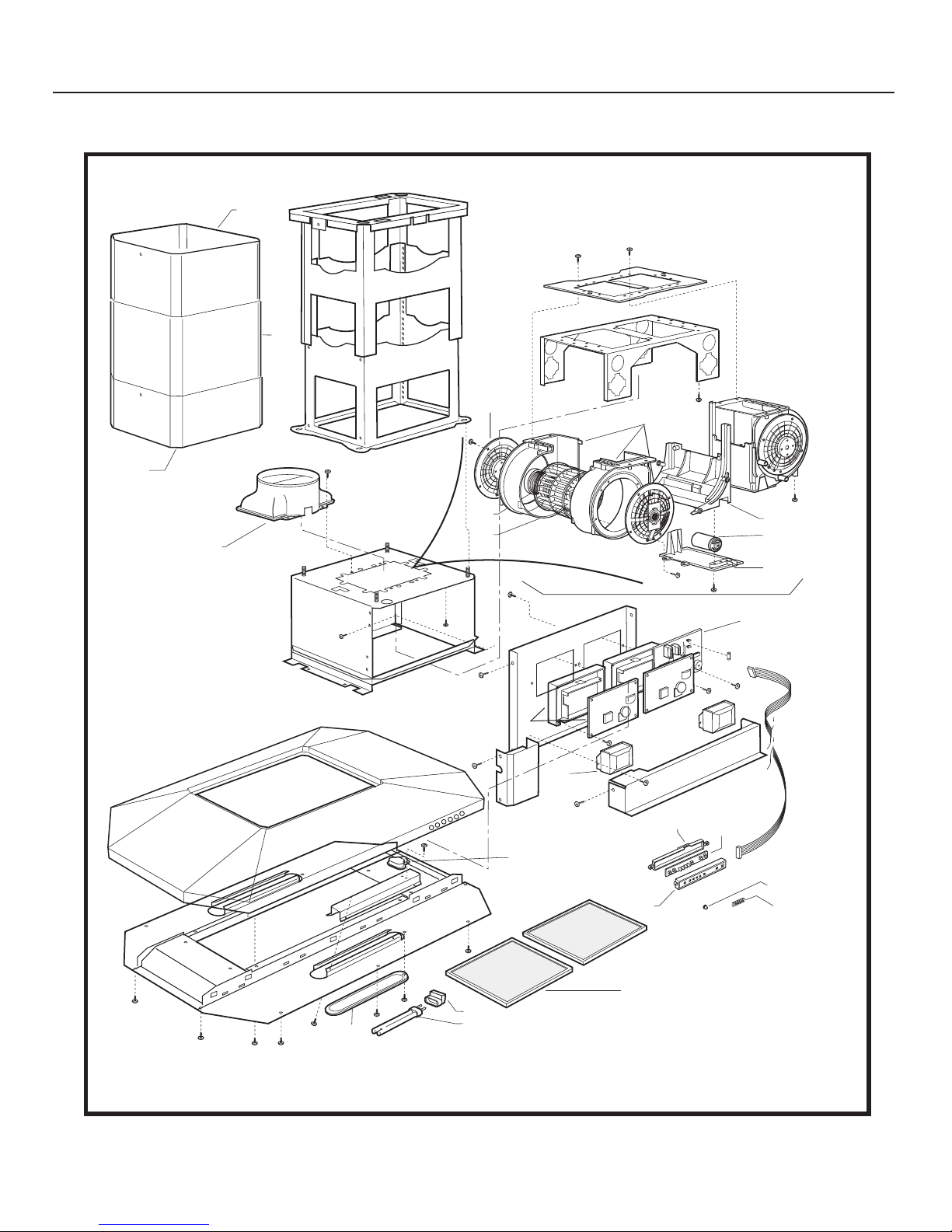

Exploded No. $1346

38

23

32

31

19

348

514

14

6

7

49

92

8

41

44

463

56

57

87

98 48

125

34

36

REPLACEMENT PARTS

# = Functional Parts 3 10/01

* = Non-Illustrated Parts

PLHV42P8KC Publication No.

5995360012

REPLACEMENT PARTS

POS. NO PART NO DESCRIPTION

6 # 5304425236 Blower Wheel,fan

7 # 5304425237 Motor,blower fan

8 5304425238 Support,motor

14 5304425239 Housing,blower fan

19 # 5304425240 Capacitor

23 # 5304425283 Filter,range hood ,framed grid

31 5304425150 Lamp,Philips PL-S ,9 Watt ,fluorescent

32 # 5304425151 Lamp Holder

34 # 5304425152 Ballast,lamp ,transformer

36 5304425284 Housing,lamp support

38 5304425285 Cover,lamp lens

40 5304425243 Housing,controls

41 5304425266 Panel,control

44 5304425267 Button,control

48 # 5304425268 Switch,control circuit

49 # 5304425269 Control,printed circuit ,pcb

56 5304425286 Chimney,exhaust duct ,lower extension ,fixed

57 5304425287 Chimney,exhaust duct ,upper extension ,sliding

87 5304425288 Duct,air exhaust ,connector

92 5304425274 Control Box

98 5304425276 Cover,switch

125 5304425277 Cover,plaque ,glass

348 5304425289 Cover,capacitor

463 5304425290 Chimney,exhaust duct ,center section

514 5304425291 Housing,capacitor box

* 218395401 Nameplate

10/01 4

Publication No. PLHV42P8KC

5995360012

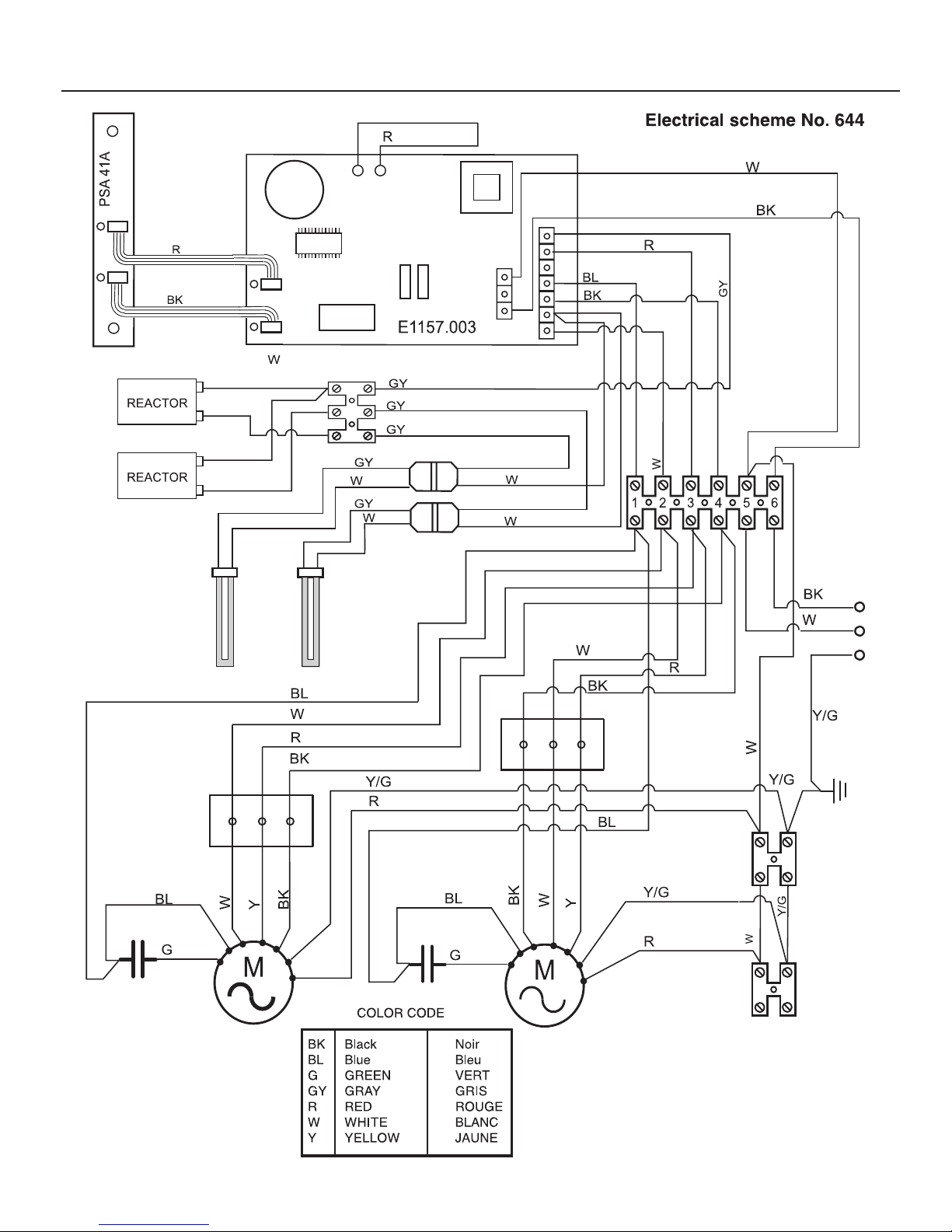

WIRING DIAGRAM
