Frigidaire PLEW30S3DCA Manuale utente

INSTALLATIONAND SERVICEMUST BEPERFORMEDBYA QUAUNED INSTALLER.

IMPORTANT:SAVEFORLOCALELECTRICALINSPECTOR'SUSE.

READAND SAVETHESEINSTRUCTIONSFORFUTUREREFERENCE.

FORYOUR SAFETY: Do not store or use gasoline or other flammable vapors and Hquids in the

v[dnity of this or any other appliance.

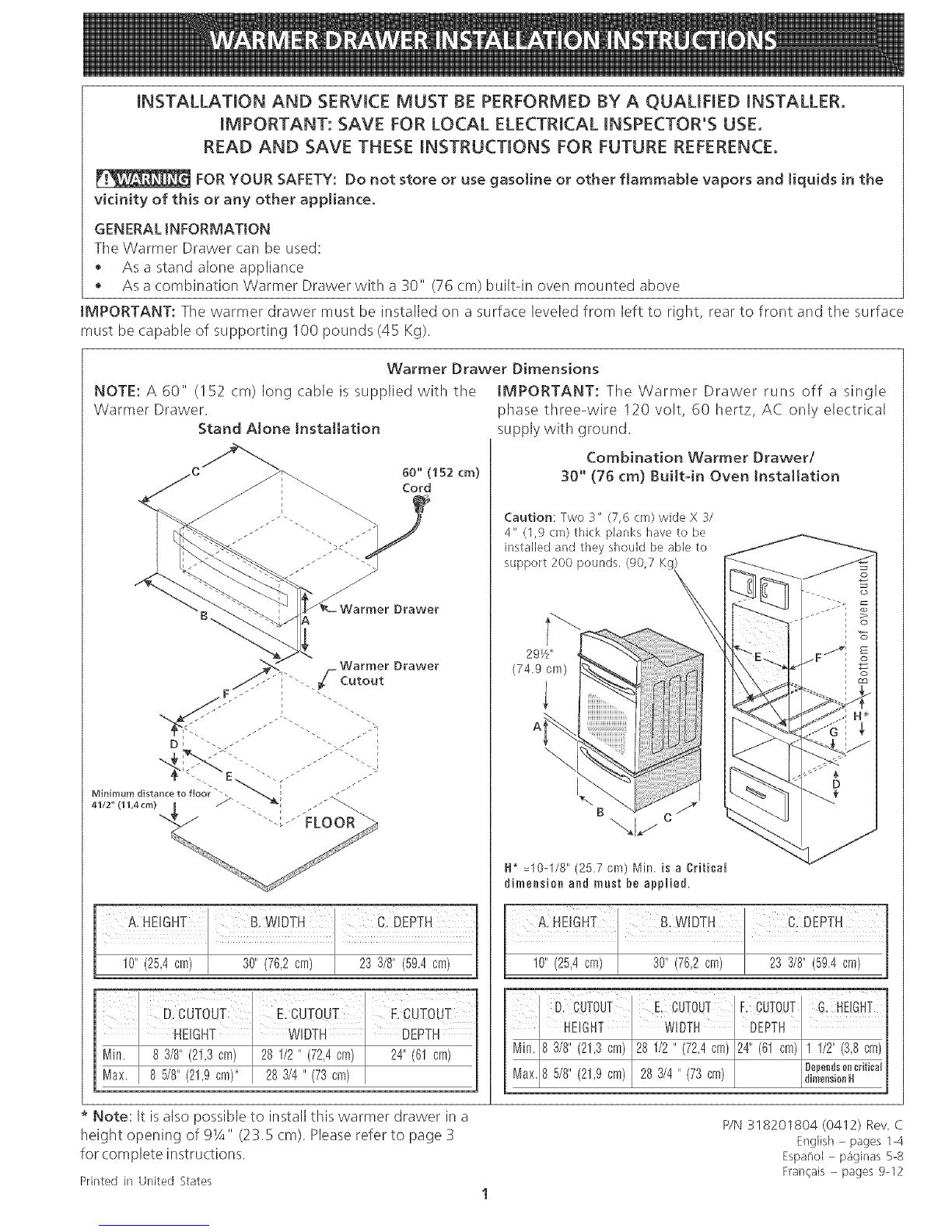

GENERAL iNFORMATION

Tile Warmer Drawer carl be used:

• As a stand alone applian(e

• As a combination Warmer Drawer with a 30" (76 cm) builtqn oven mounted above

IMPORTANT: The warmer drawer must be installed on a surface leveled from left to right, rear to front and the surface

must be capable of supporting 100 pounds (45 Kg).

Warmer Drawer Dimensions

' BI C;DEPTH

i i

10"(25,4cm) 30"(76,2cm) 233/8"(59,4cm)

I I

HEIGHT WIDTH ' DEPTH

Min. 8 3/8"(21,3cm) 281/2" (72,4cm) 24"(61cm)

Max, 8 5/8"(21,9cm)* 283/4" (73cm)

IMPORTANT: The Warmer Drawer runs off a single

phase three-wire 120 volt, 60 hertz, AC only electrical

supply with ground.

Combination Warmer Drawer/

30" (76 cm) Built-in Oven installation

Caution: Two 3" (7,6 crn) wide X 3/

4" (1,9 cm) thick planks have to be

installed and they should be able to

support 200 pounds, (90,7 K,

H* =10-1/8" (25,7 cm) Min. is a @iticai

dimension and must be applied.

£ HEIGHT

10"(25,4cm) 30"(76,2cm) 233/8"(59.4cm)

Note: It is also possible to install this warmer drawer in a

height opening of 91/4"(23.5 cm). Pleaserefer to page 3

for complete instructions.

Printedin Unit_dStat_s

P/N 318201804 (O412) Rev, C

English - pages 1-4

Espafio[ - pBginas 5-8

Frangais - pages 9-12

Important Notes to the Installer

1. Read all the instructions contained in these installation

instructions before installing appliance,

2. Remove all packing material from the appliance before

connecting tile electrical supply,

3. Observe all governing (;odesarm ordinances,

4. Be sure to leavethese instructions with tile consumer.

Important Note to the Consumer

Keep these instructions for future reference.

IMPORTANT SAFETY

• Be sure your appliance is installed and plugged

into a 120 Vott grounded outtet.

• This appliance must be electrically grounded in

accordance with the National Electrical Code ANSI/

NFPA No. 70--latest edition in the United States,

or CSA C22.1, Part 1 in Canada, and tocal code

requirements.

Tools You Will Need

Phillips€) Screwdriver

Pencil

Ruler or Tape Measure and Straight-edge

Hand Saw or Saber Saw

Level

Warmer Drawer Installation

Ao Standard installation (see cutout dimensions on

page 1).

AntPtip Bracket

\ I

I. (64.3 cm)

Figure 1

1. Locate the 2 antPtip brackets supplied as shown on

figure 1. Fix them using 2 of the 4 black head

screws (!0-16 X lY4") supplied.

2. Slide the drawer into tile cutout opening until the

front frame of tile drawer is flush against the

cabinet. Be careful not to pinch the electrical cord.

3. Remove the drawer as instructed in the Use & Care

Guide and secure the drawer housing to the cabinet

using the 2 black head screws (10-16 X 3A") supplied

(see Figure 2). Do not overtighten screws.

4. Tile 60" (152 cm) appliance power cord can now be

connected into the 120 Volt outlet.

5. Proceed with mounting tile builtqn oven above tile

drawer (if applicable). Follow the installation

instructions provided with the builtqn oven. Make

sure to use the antPtip brackets supplied with the

builtqn oven.

....--

Use tile black head screws

supplied to attach tile drawer

to tile front of the cabinet.

Figure 2

B.[nstaHationforacoutoutheightof 91/4(23.5cm)

1. Locate tile 2 anti-tip brackets and the 2 front

supports supplied as shown on figure 3. Fix them

using the 4 black head screws (10-16 X lY4")

supplied

2. Install the 4 spacers (Figure 4) supplied under drawer

as shown in figure 5 using the 4 screws (I0-24 X %").

Install two spacers on each side of drawer.

3. Slide tile drawer into the cutout opening until the

front frame of the drawer is flush against the

cabinet. Be careful not to pinch the electrical (ord.

4. Remove the drawer as instructed in the Use & Care

Guide and secure the drawer housing to the cabinet

using the 2 black head screws (8-18 X Y2") supplied

(see Figure 2). Do not overtighten screws.

5. The 60" (152 cm) appliance power cord can now be

connected into the 120 Volt outlet.

6. Proceed with mounting the built-in oven above the

drawer (if applicable). Follow the installation

instructions provided with the built-in oven. Make

sure to use the anti-tip brackets supplied with the

built-in oven.

Anti-tip Bracket

Front Su

Figure 3

S SPACER

Figure 4

Use the screws supplied to fix

the drawer support Figure 5

NOTES
