FRONIUS MTG 2500 S Manuale utente

Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

/ Perfect Charging / Perfect Welding / Solar Energy

MTG 2500 S

MTG 2100 S

Bedienungsanleitung

MIG/MAG Hand-Schweißbrenner

Operating instructions

MIG/MAG manual welding torch

Manual de instrucciones

Antorcha manual MIG/MAG

Instructions de service

Torche de soudage MIG/MAG manu-

elle

Istruzioni per l'uso

Torcia per saldatura manuale

MIG/MAG

PT-BR

Manual de instruções

Tocha de solda manual para sold-

agem MIG/MAG

42,0410,2128 008-25082021

Inhaltsverzeichnis

Sicherheit 4

Allgemeines 6

Allgemein 6

Bestimmungsgemäße Verwendung 6

Funktionen der Brennertaste 7

Funktion der einstufigen Brennertaste 7

Installation und Inbetriebnahme 8

Verschleißteile am Brennerkörper montieren 8

Draht-Führungsseele im Schweißbrenner-Schlauchpaket montieren 9

Schweißbrenner an Drahtvorschub anschließen 11

Schweißbrenner an Stromquelle und Kühlgerät anschließen 12

Hinweis zur Draht-Führungsseele bei gasgekühlten Schweißbrennern 12

Pflege, Wartung und Entsorgung 14

Allgemeines 14

Erkennen von defekten Verschleißteilen 14

Wartung bei jeder Inbetriebnahme 14

Wartung bei jedem Austausch der Draht- /Korbspule 15

Fehlerdiagnose, Fehlerbehebung 17

Technische Daten 22

Allgemeines 22

Schweißbrenner MTG 2500 S 22

Schweißbrenner MTG 2100 S 22

Sicherheit

Sicherheit WARNUNG!

Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von

geschultem Fachpersonal ausgeführt werden.

▶Dieses Dokument lesen und verstehen.

▶Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-

heitsvorschriften lesen und verstehen.

WARNUNG!

Gefahr durch elektrischen Strom und Verletzungsgefahr durch austretende Draht-

elektrode.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Netzschalter der Stromquelle in Stellung - O - schalten.

▶Stromquelle vom Netz trennen.

▶Sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom Netz

getrennt bleibt.

WARNUNG!

Gefahr durch elektrischen Strom.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest angeschlos-

sen, unbeschädigt, korrekt isoliert und ausreichend dimensioniert sein.

VORSICHT!

Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten und heißes

Kühlmittel.

Schwere Verbrühungen können die Folge sein.

▶Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten sämtliche

Schweißbrenner-Komponenten und das Kühlmittel auf Zimmertemperatur (+25 °C,

+77 °F) abkühlen lassen.

VORSICHT!

Beschädigungsgefahr durch Betrieb ohne Kühlmittel.

Schwerwiegende Sachschäden können die Folge sein.

▶Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen.

▶Für hieraus entstandene Schäden haftet der Hersteller nicht, sämtliche Gewährleis-

tungsansprüche erlöschen.

VORSICHT!

Gefahr durch Kühlmittelaustritt.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit dem dar-

auf montierten Kunststoff-Verschluss verschließen, wenn diese vom Kühlgerät oder

vom Drahtvorschub getrennt werden.

Allgemeines

Allgemein Die MIG/MAG-Schweißbrenner sind besonders robust und verlässlich. Die ergonomisch

geformte Griffschale, ein Kugelgelenk und eine optimale Gewichtsverteilung ermöglichen

ein ermüdungsfreies Arbeiten. Die Schweißbrenner stehen in unterschiedlichen Leis-

tungsklassen und Größen in gas- und wassergekühlter Ausführung zur Verfügung.

Dadurch wird eine gute Zugänglichkeit zu den Schweißnähten erreicht. Die

Schweißbrenner lassen sich an die unterschiedlichsten Aufgabenstellungen anpassen

und bewähren sich bestens in der manuellen Serien- und Einzelfertigung, sowie im

Werkstättenbereich.

Bestimmungs-

gemäße Verwen-

dung

Der MIG/MAG Hand-Schweißbrenner ist ausschließlich zum MIG/MAG-Schweißen bei

manuellen Anwendungen bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Für hieraus entstehende Schäden haftet der Hersteller nicht.

Zur bestimmungsgemäßen Verwendung gehört auch

- das Beachten aller Hinweise aus der Bedienungsanleitung

- die Einhaltung der Inspektions- und Wartungsarbeiten

Funktionen der Brennertaste

Funktion der ein-

stufigen Brenner-

taste

Funktion der Brennertaste in Schaltposi-

tion (Brennertaste ganz durchgedrückt):

- Schweißstart.

Installation und Inbetriebnahme

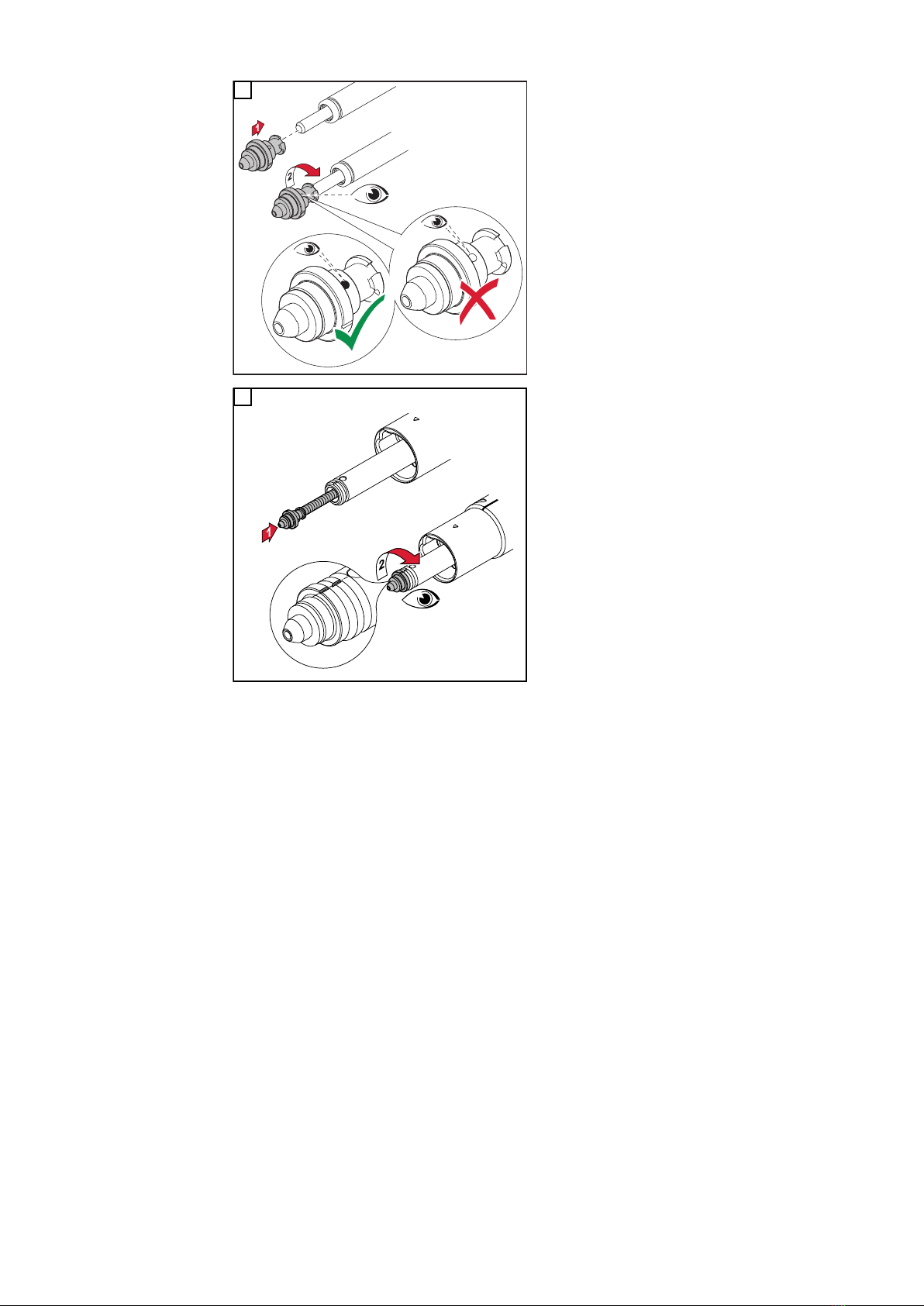

Verschleißteile

am Bren-

nerkörper mon-

tieren

1 2

3** Gasdüse bis auf Anschlag festzie-

hen

Draht-Führungs-

seele im

Schweißbrenner-

Schlauchpaket

montieren

HINWEIS!

Damit die Draht-Führungsseele richtig montiert werden kann, das Schlauchpaket

bei der Montage der Draht-Führungsseele gerade auslegen.

1 2

5* Stahl Draht-Führungsseele

** Kunststoff Draht-Führungsseele

***

6*** den Spann-Nippel bis auf

Anschlag auf die Draht-Führungs-

seele aufschrauben. Die Draht-

Führungsseele muss durch die

Bohrung im Verschluss zu sehen

sein.
