Fuel EC 1000 Manuale utente
1
Ellipsentrainer
EC 1000
Art. F-57080
DE Benutzerhandbuch (Seite 2)
GB User manual (page 30)
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
2
DE INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE...........................................................3
MONTAGEANLEITUNG..................................................................................5
COMPUTER-BEDIENUNGSANLEITUNG....................................................10
BENUTZUNG EINES BRUSTGURTES........................................................20
VERWENDUNG DER XTERRA-APP........................................................... 21
EXPLOSIONSZEICHNUNG......................................................................... 22
TEILELISTE..................................................................................................23
STRETCHING...............................................................................................26
TECHNISCHE DATEN................................................................................. 27
ENTSORGUNG............................................................................................ 27
GARANTIE................................................................................................... 28
ACHTUNG!
Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen.
Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus
ernsthafte Verletzungen oder Beschädigungen nach sich ziehen.
Sportliches Training kann die Gesundheit gefährden. Konsultieren Sie vor Beginn eines
Trainingsprogramms mit diesem Gerät einen Arzt.
3
WICHTIGE SICHERHEITSHINWEISE
Dieses Trainingsgerät ist für optimale Sicherheit konstruiert. Trotzdem müssen bei der
Benutzung von Trainings- bzw. Elektrogeräten bestimmte Vorsichtsmaßnahmen beachtet
werden. Lesen Sie vor der Benutzung des Geräts alle Anweisungen durch und befolgen Sie
diese entsprechend.
ACHTUNG!
Trennen Sie die Stromzufuhr nach der Benutzung und vor der Reinigung des Gerätes, um die
Gefahr eines Stromschlags zu verringern.
WARNUNG!
Um die Gefahr von Verbrennungen, Feuer, Stromschlägen, Fehlfunktionen oder
Personenschäden zu verringern, beachten Sie die folgenden Hinweise:
- Lassen Sie das Gerät niemals unbeaufsichtigt.
- Bei Nichtbenutzung und vor Pflege oder Wartung muss immer die Stromzufuhr getrennt
werden.
- Benutzen Sie das Gerät nicht unter einer Decke oder einem Kissen. Es besteht die Gefahr
einer Überhitzung.
- Bei der Verwendung des Gerätes von, bei oder in der Nähe von Kindern, Invaliden oder
Menschen mit Behinderungen ist besondere Vorsicht geboten.
- Verwenden Sie dieses Gerät nur für den in diesem Benutzerhandbuch beschriebenen,
vorgesehenen Zweck. Benutzen Sie keine vom Hersteller nicht empfohlenen Zusatzteile!
- Benutzen Sie das Gerät niemals, wenn Kabel oder Stecker beschädigt sind, es nicht
ordnungsgemäß funktioniert, es heruntergeworfen, beschädigt oder in Wasser getaucht wurde.
Senden Sie das Gerät in diesem Fall zur Überprüfung bzw. Reparatur an eine Servicestelle.
- Tragen Sie das Gerät nicht am Netzkabel und verwenden Sie das Kabel nicht als Griff.
- Halten Sie das Netzkabel von heißen Oberflächen fern.
- Das Gerät darf nicht mit blockierten Lüftungsöffnungen verwendet werden. Halten Sie die
Lüftungsöffnungen frei von Fusseln, Staub, Haaren etc.
- Stecken Sie niemals Gegenstände oder Körperteile (Finger etc.) in die Öffnungen.
- Verwenden Sie das Gerät nicht im Freien.
- Benutzen Sie das Gerät nicht an Orten, wo Sprühnebel oder Sauerstoff verwendet bzw.
verabreicht werden.
- Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.
- Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden.
4
WICHTIGE SICHERHEITSHINWEISE
- Konsultieren Sie vor derAufnahme eines Trainingsprogramms einenArzt. Dies ist besonders
für Personen über 35 Jahre oder Personen mit Vorerkrankungen wichtig.
- Um das Gerät auszuschalten, stellen Sie alle Bedienelemente auf „Off“ (Aus) und ziehen Sie
anschließend den Stecker aus der Steckdose.
- Benutzen Sie das Gerät nicht auf tief gepolstertem Teppich sowie Plüsch- oder Wollteppichen.
Dies kann zu einer Beschädigung sowohl des Teppichs als auch des Fitnessgerätes führen.
- Halten Sie die Hände von allen beweglichen Teilen fern.
- Eine Pulsmessung mit diesem Gerät dient nur als Orientierungshilfe und ist nicht als
medizinische Pulsfrequenzmessung zu verstehen. Verschiedene Faktoren, darunter die
Bewegungen des Benutzers, haben Einfluss auf die Genauigkeit der Herzfrequenzmesswerte.
- Tragen Sie geeignete Kleidung und Schuhe für das Training und vermeiden Sie lockere Kleidung.
Trainieren Sie nie barfuß oder in Socken. Tragen Sie immer korrektes Schuhwerk, z. B. Lauf-,
Wander- oder Cross-Training-Schuhe.
- Das Gerät darf nicht von Personen mit einem Gewicht von über 160 kg verwendet werden.
- Das Gerät darf jeweils nur von einer Person benutzt werden.
Die Nichtbeachtung dieser Sicherheitshinweise kann den Trainingsnutzen negativ beeinflussen, die
Lebensdauer des Gerätes verkürzen oder zu Personenschäden führen.
5
MONTAGEANLEITUNG

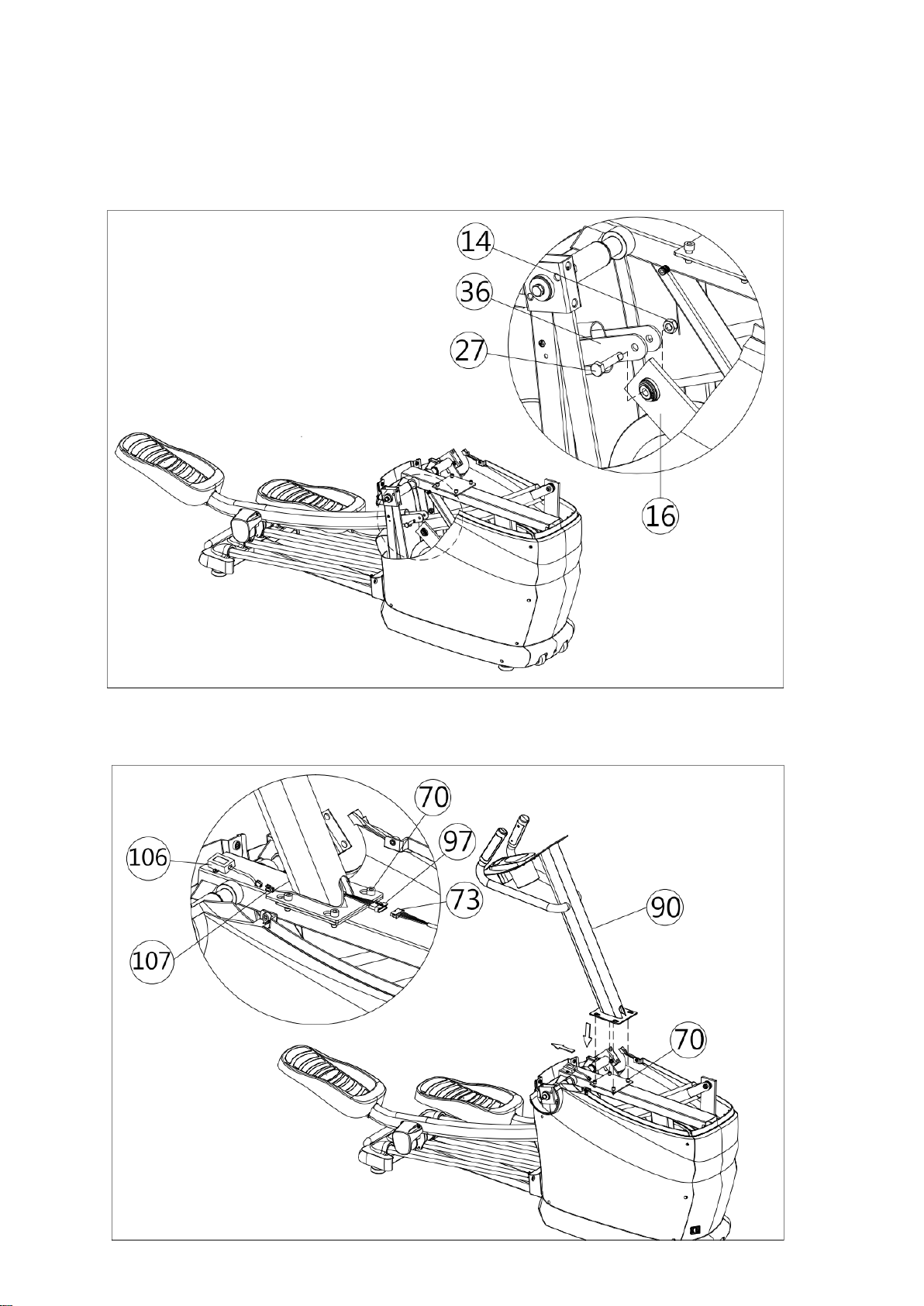

Schritt 1:
1. Entnehmen Sie das Gerät dem Karton und stellen Sie es auf eine ebene und freie Fläche.
2. Befestigen Sie die Metallhalterungen (16 & 36) wie abgebildet mit der Schraube M10 (27)
und der Mutter (14).
Schritt 2:
Befestigen Sie die Stützstrebe (90) mit den Schrauben (70) am Basisgestell. Verbinden Sie die
Kabel (97) & (73) und (106) & (107).
6
Schritt 3:
Montieren Sie die Schwungarme (100=links & 101=rechts) mit den Schrauben M10 (102),
Muttern (14), Unterlegscheiben (24) und Schrauben (62) wie unten dargestellt.
Schritt 4:
Befestigen Sie die hintere Abdeckung (81) und die Achsenabdeckung (82) mit den Schrauben
M5 (42) & (89) am Basisgestell.
7

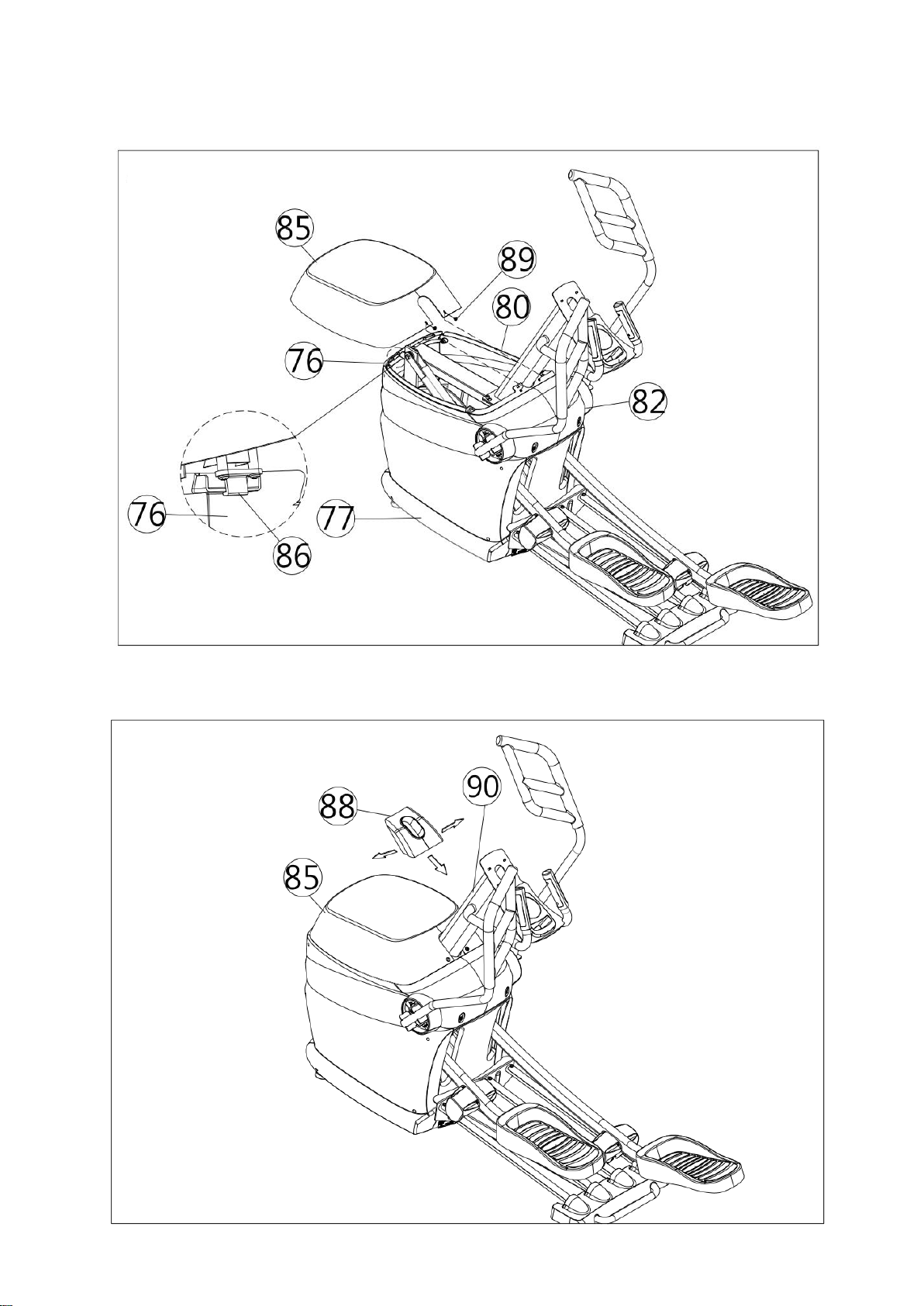

Schritt 5:
Installieren Sie das Verschlussstück (86) an der vorderen Abdeckung (76) und bringen Sie dann
die obere Abdeckung (85) mit den Schrauben M5 (89) am Basisgestell an.
Schritt 6:
Bringen Sie die Stützstrebenabdeckung (88) wie abgebildet um die Stützstrebe (90) herum an.
8
Schritt 7:
Befestigen Sie die beiden Schwungarmabdeckungen (103).
Schritt 8:
Entfernen Sie die 4 vormontierten Schrauben von der Rückseite des Computers (99). Verbinden
Sie alle Kabelenden (95 / 97 / 107), die aus der Stützstrebe (90) ragen mit dem Computer (99) und
befestigen Sie den Computer dann oben auf der Stützstrebe (90) mit den 4 Schrauben. Achten Sie
darauf, keine Kabel einzuklemmen!
9

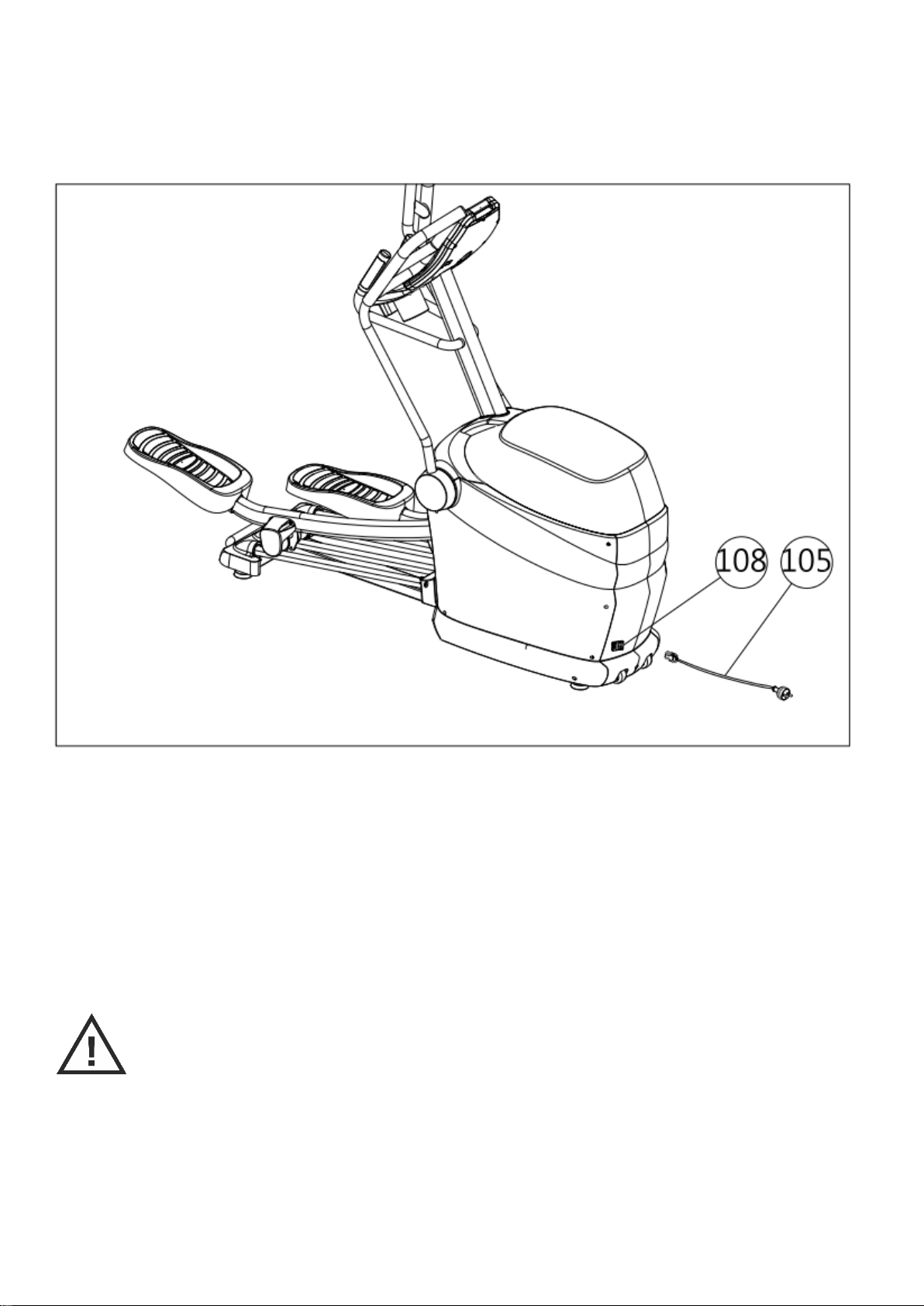

Schritt 9:
Verbinden Sie das Stromkabel (105) mit dem entsprechenden Geräteanschluss (108) und einer
Steckdose.
ACHTUNG!
Stellen Sie sicher, dass alle Schrauben nach der Installation fest
angezogen sind.
10
COMPUTER-BEDIENUNGSANLEITUNG
LED-ANZEIGE：
FUNKTION
BESCHREIBUNG
TIME (Zeit)
Anzeigebereich 0:00 ~ 99:59；Vorgabebereich 0:00 ~ 99:00 Minuten
DISTANCE
(Distanz)
Anzeigebereich 0 ~ 99.99；Vorgabebereich 0 ~ 99.9 km
CALORIES
(Kalorien)
Anzeigebereich 0 ~ 9999；Vorgabebereich 0 ~ 9990 kcal
PULSE (Puls)
Zeigt die aktuelle Pulsfrequenz an
WATT
Anzeigebereich 0 ~ 999 Watt
SPEED
(Tempo)
0.0~99,9 km/h (oder Meilen/Stunde)
RPM
(Drehzahl)
0~999 Umdrehungen je Minute
